Name: WAGO 745-212 Federkraftklemmblock 4.00 mm² Polzahl 12 Grau 20 St.
Brand: WAGO
SKU: 545459
Availability: BackOrder

Ein grauer elektrischer Steckverbinder mit sechs Anschlusspunkten, geeignet für die Montage auf Leiterplatten.

'Strombelastbarkeitskurven für 2-, 4-, 6-, 12-polige Leiter bei Umgebungstemperaturen von 0 bis 105°C. Keine Reduktionsfaktoren.'

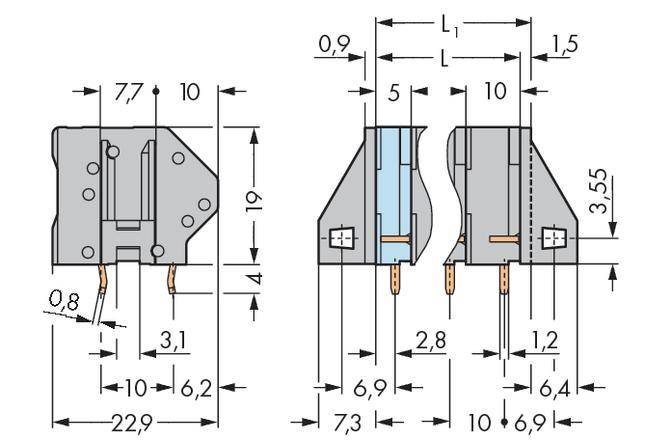

Technische Zeichnung eines Steckverbinders mit detaillierten Maßangaben in Millimetern, sowohl Vorder- als auch Seitenansicht.

1/3

Produkt-Art

Federkraftklemmblock

10 mm

Polzahl je Reihe

Polzahl

Anschluss

Federklemme

Datenblatt (PDF)

Lieferung Mi., 9. Dez.

Anzahl (Packungsgröße 20 St.)

Set(s)

Gesamt (CHF 7.50 / Stück)

CHF 149.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Federkraftklemmblock

Inhalt 20 St.

Technische Daten

Typ: 745-212

Produkt-Art: Federkraftklemmblock

Besonderheiten: mit CAGE CLAMP®

RM: 10 mm

Anzahl Reihen: 1

Polzahl je Reihe: 12

Polzahl: 12

Serie: 745

Abisolierlänge (min.): 8 mm

Abisolierlänge (max.): 9 mm

Anschluss: Federklemme
Print

Querschnitt flexibel (min.): 0.08 mm²

Querschnitt starr (min.): 0.08 mm²

Querschnitt flexibel (max.): 4.00 mm²

Querschnitt starr (max.): 4.00 mm²

AWG min.: 28

Steckrichtung: Schräg zur Leiterplatte

AWG max.: 12

Kontaktmaterial: Elektrolytkupfer, verzinnt

Herstellerfarbe: Grau

Drahtschutz: Ja

Herst.-Teilenr.: 745-212

Industrieverpackung: Ja

Inhalt: 20 St.

Nennspannung: 1000 V

Breite: 116.50 mm

Höhe: 23.00 mm

Länge: 22.90 mm

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Polzahl je Reihe

Anschluss

Polzahl

Steckrichtung

Produkt-Art

Anzahl Reihen

WAGO 745-102 Federkraftklemmblock 4.00 mm² Polzahl 2 Grau 230 St.

Bestell-Nr.:545343

Lieferung Mi., 9. Dez.

Conrad Electronic

Federklemme

Schräg zur Leiterplatte

Federkraftklemmblock

5 mm

Stück

Min.: 1

Vielfache: 1

CHF 317.95^*

WAGO 745-102/005-000 Federkraftklemmblock 4.00 mm² Polzahl 2 Grau 100 St.

Bestell-Nr.:545346

Lieferung Mi., 9. Dez.

Conrad Electronic

Federklemme

Schräg zur Leiterplatte

Federkraftklemmblock

5 mm

Stück

Min.: 1

Vielfache: 1

CHF 181.95^*

WAGO 745-103 Federkraftklemmblock 4.00 mm² Polzahl 3 Grau 160 St.

Bestell-Nr.:545347

Lieferung Mi., 9. Dez.

Conrad Electronic

Federklemme

Schräg zur Leiterplatte

Federkraftklemmblock

5 mm

Stück

Min.: 1

Vielfache: 1

CHF 313.95^*

WAGO 745-104 Federkraftklemmblock 4.00 mm² Polzahl 4 Grau 120 St.

Bestell-Nr.:545348

Lieferung Mi., 9. Dez.

Conrad Electronic

Federklemme

Schräg zur Leiterplatte

Federkraftklemmblock

5 mm

Stück

Min.: 1

Vielfache: 1

CHF 295.95^*

WAGO 745-104/005-000 Federkraftklemmblock 4.00 mm² Polzahl 4 Grau 80 St.

Bestell-Nr.:545349

Lieferung Mi., 9. Dez.

Conrad Electronic

Federklemme

Schräg zur Leiterplatte

Federkraftklemmblock

5 mm

Stück

Min.: 1

Vielfache: 1

CHF 221.95^*

WAGO 745-105 Federkraftklemmblock 4.00 mm² Polzahl 5 Grau 100 St.

Bestell-Nr.:545350

Lieferung Mi., 9. Dez.

Conrad Electronic

Federklemme

Schräg zur Leiterplatte

Federkraftklemmblock

5 mm

Stück

Min.: 1

Vielfache: 1

CHF 299.95^*

WAGO 745-105/005-000 Federkraftklemmblock 4.00 mm² Polzahl 5 Grau 60 St.

Bestell-Nr.:545351

Lieferung Mi., 9. Dez.

Conrad Electronic

Federklemme

Schräg zur Leiterplatte

Federkraftklemmblock

5 mm

Stück

Min.: 1

Vielfache: 1

CHF 199.95^*

WAGO 745-106 Federkraftklemmblock 4.00 mm² Polzahl 6 Grau 80 St.

Bestell-Nr.:545353

Lieferung Mi., 9. Dez.

Conrad Electronic

Federklemme

Schräg zur Leiterplatte

Federkraftklemmblock

5 mm

Stück

Min.: 1

Vielfache: 1

CHF 281.95^*

WAGO 745-107 Federkraftklemmblock 4.00 mm² Polzahl 7 Grau 70 St.

Bestell-Nr.:545354

Lieferung Mi., 9. Dez.

Conrad Electronic

Federklemme

Schräg zur Leiterplatte

Federkraftklemmblock

5 mm

Stück

Min.: 1

Vielfache: 1

CHF 287.95^*

WAGO 745-108 Federkraftklemmblock 4.00 mm² Polzahl 8 Grau 60 St.

Bestell-Nr.:545356

Lieferung Mi., 9. Dez.

Conrad Electronic

Federklemme

Schräg zur Leiterplatte

Federkraftklemmblock

5 mm

Stück

Min.: 1

Vielfache: 1

CHF 277.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 545459 WAGO 745-212 Federkraftklemmblock 4.00 mm² Polzahl 12 Grau 20 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 545459 WAGO 745-212 Federkraftklemmblock 4.00 mm² Polzahl 12 Grau 20 St.

Beschreibung

WAGO GmbH & Co. KG Leiterplattenklemme 745-212

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WAGO GmbH & Co. KGBezeichnung:Leiterplattenklemme 4mm²Typ:745-212Höhe:19 mmAnzahl der elektrischen Anschlüsse:12Anzahl der Etagen:1Rastermaß der Anschlüsse:10 mmWinkel Leiterplatte/Leiteranschluss:45°/135° (schräg nach oben)Bemessungsstrom In:32 ABemessungsspannung:1000 VBemessungsstoßspannung:8 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschlussart Leiter:FederzuganschlussAnschließbarer Leiterquerschnitt eindrähtig:0,08..4 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,08..4 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,08..4 mm²Anschlussart Leiterplatte:LötanschlussWerkstoff der Anschlussoberfläche:ZinnLänge des Pins:4 mmWerkstoff des Isolierkörpers:ThermoplastGehäusefarbe:grauBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-60..105 °CArt der Leiterplattenbefestigung:AnschlusskontaktBefestigungsart:lötenArt der Banderolierung:ohne
WAGO GmbH & Co. KG Leiterplattenklemme 745-212: weitere Details
Leiterplattenklemme
4 mm²
Rastermaß 10 mm
12-polig
CAGE CLAMP®
Brückungsmöglichkeit
grauLeiterplattenklemme Serie 745 mit CAGE CLAMP®

Die Leiterplattenklemme hat die Artikelnummer 745-212 und ermöglicht einen schnellen und sicheren Anschluss. Unsere Leiterplattenklemmen geben Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 8 bis 9 mm benötigt. Bei diesem Produkt wird die CAGE CLAMP®-Technologie eingesetzt. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Abmessungen betragen in Breite x Höhe x Tiefe (116,5 x 23 x 22,9) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 4 mm² geeignet. Die Oberfläche der Kontakte besteht aus Zinn. Durch ein Betätigungswerkzeug wird diese Leiterplattenklemme betätigt. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Eingeführt wird der Leiter im 45 °-Winkel zur Oberfläche. EAN: 4044918671415

Geliefert wird: WAGO GmbH & Co. KG Leiterplattenklemme 4mm² 745-212, Verpackungseinheit: 20 Stk., EAN: 4044918671415
