Highlights & Details

Funktionsdecoder FD-R Basic.3

4 Funktionsausgänge
Function Mapping entsprechend RCN-227
Für alle Nenngrößen empfohlen

Technische Daten

Produkt-Art: Funktionsdecoder

Decoder-Hersteller: Tams

Digital-Format: MM
DCC

Decoder-Ausführung: Baustein
ohne Kabel
ohne Stecker

Einstellbare Effekte: Dimmen
Blinken
Kicken
Rangierlicht
Programmierung für Analogbetrieb

Anzahl Ausgänge: 4 x

Anzahl Schaltfunktionen: 4

Adressen-Bereich: 1 - 255/10239

Fahrstufen: 14, 28 oder 128

Strom an den Schaltausgängen (max.): 300 mA

Max. Gesamtstrom: 800 mA

Länge: 12.5 mm

Breite: 9.5 mm

Höhe: 3.3 mm

Altersklasse: ab 15 Jahre

Abm.: (L x B x H) 12.5 x 9.5 x 3.3 mm

Ausführung: FD-R Basic.3 ohne Anschlusskabel

Herst.-Teilenr.: 42-01180-01

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2378020 TAMS Elektronik 42-01180-01 Funktionsdecoder Baustein, ohne Kabel, ohne Stecker

Beschreibung

Kleiner Funktionsdecoder mit 4 Ausgängen, z.B. zum Schalten der richtungsabhängigen Beleuchtung und der Innenbeleuchtung von Steuerwagen.

Effekte der Schaltausgänge:
Fahrtrichtungsabhängiges Schalten
Rangierlicht
Blinken und Wechselblinken, Blinkfrequenz separat einstellbar für jeden Ausgang
invertiertes Schalten
Dimmen
Kicken
Programmierung für Consist-Betrieb
Programmierung für Analogbetrieb

Ausführung

Für alle Nenngrößen empfohlen
4 Funktionsausgänge
Function Mapping entsprechend RCN-227
Formate DCC + MM
Programmierung: DCC: CVs, POM | MM: Register
Adressumfang: DCC: 10.239 | MM: 255
Anzahl Fahrstufen (DCC): 14, 28 oder 128
Mit RailCom
Automatische Analogerkennung
Spannungsversorgung: 12 – 24 V Digitalpannung oder max. 18 V analoge Gleichspannung
Function mapping entsprechend RCN-227
F-Tasten: DCC: F0 - F28 | MM: F0 - F4
Effekte der Schaltausgänge: Invertieren, Blinken, Dimmen, Kicken
Anschluss Stützkondensator: (100-470 µF, min. 25 V)
Max. Strom pro Ausgang [mA]: AUX1-2: 300, AUX3-4: 100

Lieferumfang

FD-R Basic.3
Anleitung

Beschreibung

Kleiner Funktionsdecoder mit 4 Ausgängen, z.B. zum Schalten der richtungsabhängigen Beleuchtung und der Innenbeleuchtung von Steuerwagen.

Effekte der Schaltausgänge:
Fahrtrichtungsabhängiges Schalten
Rangierlicht
Blinken und Wechselblinken, Blinkfrequenz separat einstellbar für jeden Ausgang
invertiertes Schalten
Dimmen
Kicken
Programmierung für Consist-Betrieb
Programmierung für Analogbetrieb

Ausführung

Für alle Nenngrößen empfohlen
4 Funktionsausgänge
Function Mapping entsprechend RCN-227
Formate DCC + MM
Programmierung: DCC: CVs, POM | MM: Register
Adressumfang: DCC: 10.239 | MM: 255
Anzahl Fahrstufen (DCC): 14, 28 oder 128
Mit RailCom
Automatische Analogerkennung
Spannungsversorgung: 12 – 24 V Digitalpannung oder max. 18 V analoge Gleichspannung
Function mapping entsprechend RCN-227
F-Tasten: DCC: F0 - F28 | MM: F0 - F4
Effekte der Schaltausgänge: Invertieren, Blinken, Dimmen, Kicken
Anschluss Stützkondensator: (100-470 µF, min. 25 V)
Max. Strom pro Ausgang [mA]: AUX1-2: 300, AUX3-4: 100

Lieferumfang

FD-R Basic.3
Anleitung

Wird oft zusammen gekauft

(^*Alle Angaben sind zzgl. gesetzl. MwSt)

Dieser Artikel

TAMS Elektronik 42-01180-01 Funktionsdecoder Baustein, ohne Kabel, ohne Stecker

TAMS Elektronik 42-01180-01 Funktionsdecoder Baustein, ohne Kabel, ohne Stecker

Conrad Electronic

CHF 16.95^*

VOLTCRAFT VC-22 Hand-Multimeter digital CAT III 600 V Anzeige (Counts): 4000 Temperaturmessung

VOLTCRAFT VC-22 Hand-Multimeter digital CAT III 600 V Anzeige (Counts): 4000 Temperaturmessung

Conrad Electronic

CHF 13.95^*

TOOLCRAFT TO-6546642 ZD-10D Handmonokular Vergrößerungsfaktor: 2.5 x Linsengröße: (Ø) 60 mm

TOOLCRAFT TO-6546642 ZD-10D Handmonokular Vergrößerungsfaktor: 2.5 x Linsengröße: (Ø) 60 mm

Conrad Electronic

CHF 6.20^*

TOOLCRAFT MD-015PP Lötkolben-Set 230 V 15 W Bleistiftform, Meißelform inkl. Ablage, inkl. Entlötsaugpumpe

TOOLCRAFT MD-015PP Lötkolben-Set 230 V 15 W Bleistiftform, Meißelform inkl. Ablage, inkl. Entlötsaugpumpe

Conrad Electronic

CHF 9.25^*

Gesamtpreis:

CHF 46.35^*

Wird oft zusammen gekauft

(^*Alle Angaben sind zzgl. gesetzl. MwSt)

Dieser Artikel

TAMS Elektronik 42-01180-01 Funktionsdecoder Baustein, ohne Kabel, ohne Stecker

TAMS Elektronik 42-01180-01 Funktionsdecoder Baustein, ohne Kabel, ohne Stecker

Conrad Electronic

CHF 16.95^*

VOLTCRAFT VC-22 Hand-Multimeter digital CAT III 600 V Anzeige (Counts): 4000 Temperaturmessung

VOLTCRAFT VC-22 Hand-Multimeter digital CAT III 600 V Anzeige (Counts): 4000 Temperaturmessung

Conrad Electronic

CHF 13.95^*

TOOLCRAFT TO-6546642 ZD-10D Handmonokular Vergrößerungsfaktor: 2.5 x Linsengröße: (Ø) 60 mm

TOOLCRAFT TO-6546642 ZD-10D Handmonokular Vergrößerungsfaktor: 2.5 x Linsengröße: (Ø) 60 mm

Conrad Electronic

CHF 6.20^*

TOOLCRAFT MD-015PP Lötkolben-Set 230 V 15 W Bleistiftform, Meißelform inkl. Ablage, inkl. Entlötsaugpumpe

TOOLCRAFT MD-015PP Lötkolben-Set 230 V 15 W Bleistiftform, Meißelform inkl. Ablage, inkl. Entlötsaugpumpe

Conrad Electronic

CHF 9.25^*

Gesamtpreis:

CHF 46.35^*

Häufig gesuchte Decoder:

Zubehör

(^*Alle Angaben sind zzgl. gesetzl. MwSt)

Das notwendige Zubehör ist erforderlich, um den Artikel wie beschrieben zu verwenden

VOLTCRAFT VC-22 Hand-Multimeter digital CAT III 600 V Anzeige (Counts): 4000 Temperaturmessung

VOLTCRAFT VC-22 Hand-Multimeter digital CAT III 600 V Anzeige (Counts): 4000 Temperaturmessung

Conrad Electronic

CHF 13.95^*

TOOLCRAFT TO-6546642 ZD-10D Handmonokular Vergrößerungsfaktor: 2.5 x Linsengröße: (Ø) 60 mm

TOOLCRAFT TO-6546642 ZD-10D Handmonokular Vergrößerungsfaktor: 2.5 x Linsengröße: (Ø) 60 mm

Conrad Electronic

CHF 6.20^*

TOOLCRAFT MD-015PP Lötkolben-Set 230 V 15 W Bleistiftform, Meißelform inkl. Ablage, inkl. Entlötsaugpumpe

TOOLCRAFT MD-015PP Lötkolben-Set 230 V 15 W Bleistiftform, Meißelform inkl. Ablage, inkl. Entlötsaugpumpe

Conrad Electronic

CHF 9.25^*

-17%

TAMS Elektronik 73-10099-12-C Modellbahn-Litze 1 x 0.05 mm² Bunt

TAMS Elektronik 73-10099-12-C Modellbahn-Litze 1 x 0.05 mm² Bunt

Conrad Electronic

CHF 45.95

CHF 37.95^*

1 m = CHF 0.63

Weitere interessante Produkte

(^*Alle Angaben sind zzgl. gesetzl. MwSt)

TAMS Elektronik 42-01181-01 Funktionsdecoder Baustein, mit Kabel, ohne Stecker

TAMS Elektronik 42-01181-01 Funktionsdecoder Baustein, mit Kabel, ohne Stecker

Conrad Electronic

CHF 22.95^*

TAMS Elektronik 42-01171-01-C FD-R Extended 2 Funktionsdecoder mit Kabel

TAMS Elektronik 42-01171-01-C FD-R Extended 2 Funktionsdecoder mit Kabel

Conrad Electronic

CHF 27.95^*

-5%

TAMS Elektronik 42-01170-01-C FD-R Extended 2 Funktionsdecoder ohne Kabel

TAMS Elektronik 42-01170-01-C FD-R Extended 2 Funktionsdecoder ohne Kabel

Conrad Electronic

CHF 18.95

CHF 17.95^*

TAMS Elektronik 41-04440-01-C LD-W-42.2 Lokdecoder ohne Kabel

TAMS Elektronik 41-04440-01-C LD-W-42.2 Lokdecoder ohne Kabel

Conrad Electronic

CHF 20.95^*

-15%

TAMS Elektronik 41-05481-01 LD-W-42.2 Lokdecoder mit Kabel

TAMS Elektronik 41-05481-01 LD-W-42.2 Lokdecoder mit Kabel

Conrad Electronic

CHF 26.95

CHF 22.95^*

TAMS Elektronik 43-02316-01 WD-31 Weichendecoder Baustein

TAMS Elektronik 43-02316-01 WD-31 Weichendecoder Baustein

Conrad Electronic

CHF 25.95^*

TAMS Elektronik 70-02001-02-C FI-1 Funktionsinverter 1 Set

TAMS Elektronik 70-02001-02-C FI-1 Funktionsinverter 1 Set

Conrad Electronic

CHF 7.35^*

TAMS Elektronik 41-04432-01 LD-G-43, NEM 652 Lokdecoder Baustein, mit Stecker

TAMS Elektronik 41-04432-01 LD-G-43, NEM 652 Lokdecoder Baustein, mit Stecker

Conrad Electronic

CHF 39.95^*

-21%

TAMS Elektronik 53-01450-02-C LED-Streifen Fahrtrichtungsabhängig, Dimmen, Schalten mit Modul Passend für (Modellbahn):

TAMS Elektronik 53-01450-02-C LED-Streifen Fahrtrichtungsabhängig, Dimmen, Schalten mit Modul Passend für (Modellbahn):

Conrad Electronic

CHF 37.95

CHF 29.95^*

-16%

TAMS Elektronik 41-04481-01-C LD-G-42.2 Lokdecoder mit Kabel

TAMS Elektronik 41-04481-01-C LD-G-42.2 Lokdecoder mit Kabel

Conrad Electronic

CHF 31.95

CHF 26.95^*

Roco 10836 Z21 switch Decoder Schaltdecoder Baustein

Roco 10836 Z21 switch Decoder Schaltdecoder Baustein

Conrad Electronic

CHF 85.95^*

TAMS Elektronik 41-04480-01-C LD-G-42.2 Lokdecoder ohne Kabel

TAMS Elektronik 41-04480-01-C LD-G-42.2 Lokdecoder ohne Kabel

Conrad Electronic

CHF 23.95^*

Viessmann Modelltechnik 5268 Servo-Steuermodul Fertigbaustein

Viessmann Modelltechnik 5268 Servo-Steuermodul Fertigbaustein

Conrad Electronic

CHF 29.95^*

-9%

TAMS Elektronik 43-02356-01-C Weichendecoder Baustein

TAMS Elektronik 43-02356-01-C Weichendecoder Baustein

Conrad Electronic

CHF 43.95

CHF 39.95^*

TAMS Elektronik 72-00065-01-C Schaltverstärker Bausatz

TAMS Elektronik 72-00065-01-C Schaltverstärker Bausatz

Conrad Electronic

CHF 6.45^*

TAMS Elektronik 41-04482-01-C LD-G-42.2 Lokdecoder mit Kabel, mit Stecker

TAMS Elektronik 41-04482-01-C LD-G-42.2 Lokdecoder mit Kabel, mit Stecker

Conrad Electronic

CHF 31.95^*

-19%

TAMS Elektronik 43-02126-01 WD-12 Weichendecoder

TAMS Elektronik 43-02126-01 WD-12 Weichendecoder

Conrad Electronic

CHF 61.95

CHF 49.95^*

TAMS Elektronik 44-01506-01-C s88-5 Rückmeldedecoder

TAMS Elektronik 44-01506-01-C s88-5 Rückmeldedecoder

Conrad Electronic

CHF 43.95^*

Viessmann Modelltechnik 5297 Lokdecoder Baustein, mit Stecker

Viessmann Modelltechnik 5297 Lokdecoder Baustein, mit Stecker

Conrad Electronic

CHF 33.95^*

-5%

Märklin 74462 Weichendecoder mit Stecker

Märklin 74462 Weichendecoder mit Stecker

Conrad Electronic

CHF 39.95

CHF 37.95^*

Märklin 60986 mSD/3 Sounddecoder mit Kabel, ohne Stecker

Märklin 60986 mSD/3 Sounddecoder mit Kabel, ohne Stecker

Conrad Electronic

CHF 95.95^*

Märklin 60842 m84 Schaltdecoder Baustein

Märklin 60842 m84 Schaltdecoder Baustein

Conrad Electronic

CHF 77.95^*

TAMS Elektronik 43-02366-01-C WD-34.M Weichendecoder Baustein

TAMS Elektronik 43-02366-01-C WD-34.M Weichendecoder Baustein

Conrad Electronic

CHF 47.95^*

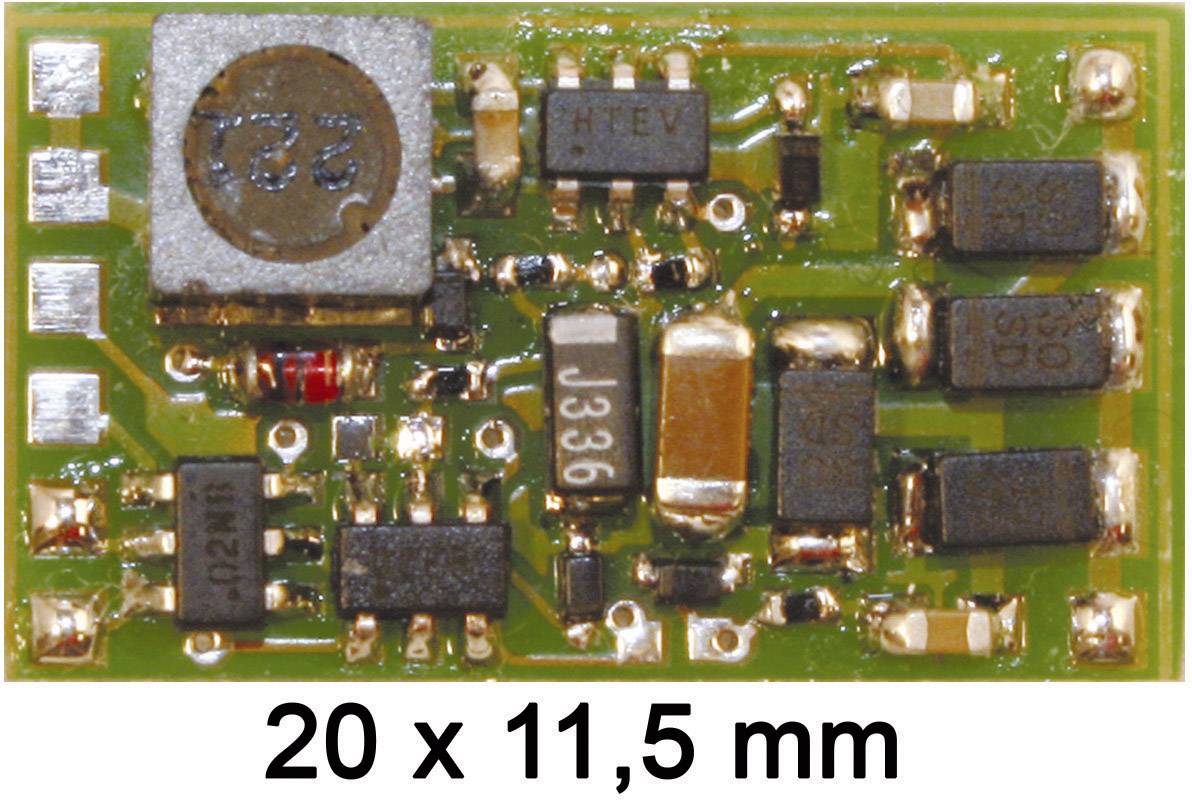

TAMS Elektronik 42-01141-01 FD-LED Funktionsdecoder Baustein, mit Kabel, ohne Stecker

TAMS Elektronik 42-01141-01 FD-LED Funktionsdecoder Baustein, mit Kabel, ohne Stecker

Conrad Electronic

CHF 22.95^*

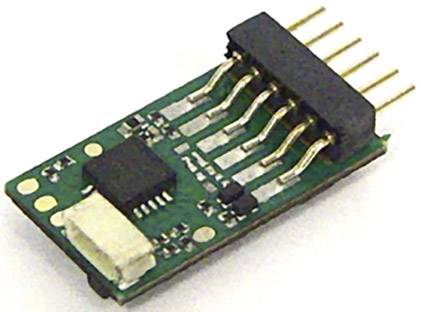

PIKO 46400 Lokdecoder Baustein, mit Stecker, ohne Kabel
