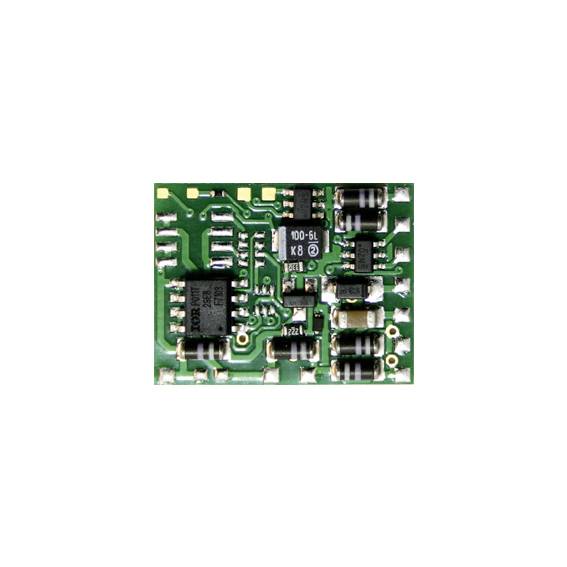

TAMS Elektronik 41-05481-01 LD-W-42.2 Lokdecoder mit Kabel

Digitalbetrieb im Motorola II-Format:
Maximal 255 Adressen
14 oder 27b Fahrstufen
Funktionen F0 bis F8 (F5 bis F8 über zweite Adresse)
Programmierung: Register

Digitalbetrieb im DCC-Format:
127 Basis-Adressen oder 10.239 erweiterte Adressen
14, 28 oder 128 Fahrstufen
Funktionen F0 bis F28
Programmierung: Konfigurationsvariablen (Direct Programming auf dem Programmiergleis, DCC-konform) oder POM (Programming on Main = Hauptgleis-Programmierung)

Analogbetrieb:
Analoge Anlagen mit Gleich- oder Wechselstrom-Fahrtrafo
Automatische Analogerkennung
Abschaltbar

Direkte Ansteuerung von Wechselstrommotoren (ohne Lastregelung)
Anpassung an verschiedene Motortypen und Loktypen
Definition einer linearen (ggf. abgeknickten) Geschwindigkeitskennlinie durch Einstellung der Anfahr-, Mitten- und der Höchstgeschwindigkeit
Im 27-/28-Fahrstufenmodus: individuelle Zuordnung einer Motorspannung zu jeder der Fahrstufen
Anfahr-Kick

Rangiergang:
Reduzierung der Geschwindigkeit aller Fahrstufen um ca. 50 %
Umschalten in den Rangiergang mit einer Funktionstaste

Anfahr- und Bremsverzögerung:
Getrennt voneinander einstellbar
Ein- und Ausschalten mit einer Funktionstaste

Automatische Abläufe:
Automatisches Bremsen bei Anliegen einer unsymmetrischen Gleisspannung (ABC-Verfahren)
Pendelautomatik (über ABC-Verfahren)
Bremsen bei Gleichspannung (Märklin-Bremsstrecke)
Geschwindigkeitsabhängiges Ein- und Ausschalten. Anwendungsbeispiele: Ein und Ausschalten des Fernlichts oder der Führerstandsbeleuchtung.
Rangierfunktion durch Zuordnung des Rangiergangs und des Rangierlichts zur selben Funktionstaste
Entkuppelautomatik
Konstanter Bremsweg
Ein- und Auschalten von Ausgängen durch den Schalteingang
Automatische Anmeldung über DCC-A

Funktionsausgänge:
Zuordnung der Funktionen zu den Ausgängen mit Function Mapping entsprechend RCN-227. Jeder Funktion (F0 bis F28, jeweils getrennt für Vorwärts- und Rückwärtsfahrt) können dabei ein oder mehrere Ausgänge zugewiesen werden. Zusätzlich besteht die Möglichkeit, den Funktionen eine andere Funktion als "AUS"-Schalter zuzuordnen.
Zuordnung der Ausgänge zu den Funktionen: frei wählbar

Effekte der Funktionsausgänge:
Fahrtrichtungsabhängiges Schalten
Rangierlicht: Beim Umschalten in den Rangierbetrieb werden gleichzeitig die Rangierlok-Signale ein- und die Signale für den Normal-Betrieb ausgeschaltet.
Invertiertes Schalten: Bei Stellung "on" wird der zugeordnete Ausgang aus-, bei Stellung "off" eingeschaltet.
Blinken: Durch Zuweisung der Blinkfunktion zu 2 Ausgängen und der Funktion "Invertiertes Schalten" zu einem der beiden Ausgänge wird ein Wechselblinken erzeugt. Die Blinkfrequenz wird separat für jeden Ausgang eingestellt.
Kicken: Die Funktionsausgänge können so eingestellt werden, dass sie zunächst für maximal ca. 12,5 Sekunden die volle Spannung erhalten und dann ausgeschaltet werden. Anwendungsbeispiel: Bei einigen Typen elektrischer Kupplungen wird die volle Spannung zum Entkuppeln benötigt. Um die Kupplungen zu schonen, muss anschließend die Spannung ausgeschaltet werden. Dimmen: Zur Reduzierung der Spannung am Ausgang. Anwendungsbeispiel: Die für den Analogbetrieb vorgesehenen Lämpchen älterer Fahrzeuge können gedimmt werden und müssen dann nach dem Einbau des Decoders nicht ausgetauscht werden.
Sukzessives Auf- und Abdimmen: Zur allmählichen Erhöhung bzw. Reduzierung der Spannung am Ausgang: Anwendungsbeispiel: Simulation von alten Öl- oder Glühlampen.
Feuer-Simulation
Ein/Aus bei einer definierten Spannung (Geschwindigkeit)

Auslösen der Funktionen:
Betätigen der Funktionstasten / Ein-/Ausschalten der Funktionen und/oder
Automatisch über den Schalteingang. Der Schalteingang wird über externe Kontakte ausgelöst, z.B. über Reedkontake oder Hall-Sensoren in Kombination mit Dauermagneten im Gleis.

Rückmeldung mit RailCom
RailCom-Sender entsprechend RCN-217: Senden der Decoderadresse
Senden dynamischer RailCom-Information: Empfangs-Statistik
Auslesen der CVs
