Name: Striebel & John 2CPX054289R9999 DA39CY Komplettschrank Unterputz, Aufputz, teilversenkt Inhalt 1 St.
Brand: Striebel & John
SKU: 3120384
Availability: BackOrder

Technische Zeichnung eines Schaltschranklayouts mit Karteneinschüben, Schalter, Sicherungen und 'APZ'-Bereich unten rechts.

Produkt-Art

Komplettschrank

Montageart

Unterputz

Aufputz

teilversenkt

Breite

800 mm

Höhe

1400 mm

Tiefe

215 mm

Datenblatt (PDF)

Lieferung Mi., 11. Nov.

1 Stück

Anzahl

Stück

Gesamt (CHF 939.95 / Stück)

CHF 939.95

zzgl. CHF 79.95

inkl. MwSt.

Sperrgutzuschlag ohne weitere Versandkosten

nur CHF 80.00

Nur noch 1 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

DA39CY Komplettschrank, AP Dreipunkt, A39 2Z1S+2RE1V7A2

Bemessungsstrom63 AAusführung2-stöckigAnzahl der Zählerplätze2Anzahl der TSG-Plätze1Unterer Anschlussraummit Sammelschiene 5-poligMontageartAufputz/Unterputz/teilversenktWerkstoffStahlblechAnzahl der Verteilerreihen9Anzahl der Felder3Mit MontageplatteneinSchutzart (IP)IP31Breite800 mmHöhe1400 mmTiefe215 mmEinbaubreite800 mmEinbauhöhe1400 mmEinbautiefe215 mm

Technische Daten

Bemessungsstrom: 63 AAusführung: 2-stöckigAnzahl der Zählerplätze: 2Anzahl der TSG-Plätze: 1Unterer Anschlussraum: mit Sammelschiene 5-poligMontageart: Aufputz/Unterputz/teilversenktWerkstoff: StahlFarbe: weißRAL-Nummer: 9016Anzahl der Verteilerreihen: 99Anzahl der Felder: 3Mit Montageplatte: neinSchutzart (IP): IP31Breite: 800 mmHöhe: 1400 mmTiefe: 215 mmEinbaubreite: 800 mmEinbauhöhe: 1400 mmEinbautiefe: 215 mmVerpackungseinheit: 1 StückMaße (cm): 233 × 850 × 1460Bruttogewicht: 49,862 kg, Nettogewicht: 47,944 kgECLASS 7: Zähler-Komplettschrank (27142418)

Produkt-Art: Komplettschrank

Montageart: Unterputz
Aufputz
teilversenkt

Herstellerfarbe: Mehrfarbig

Breite: 800 mm

Höhe: 1400 mm

Abm.: (B x H x T) 800 x 1400 x 215 mm

Tiefe: 215 mm

Inhalt: 1 St.

: Aufputz/Unterputz/teilversenkt

: 800 mm

: 2-stöckig

: 1400 mm

: 215 mm

: FALSE

: 215 mm

: 63 A

: 3

: 1400 mm

: 800 mm

: Stahlblech

: 1

: 99

: 2

: mit Sammelschiene 5-polig

: IP31

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Breite

Höhe

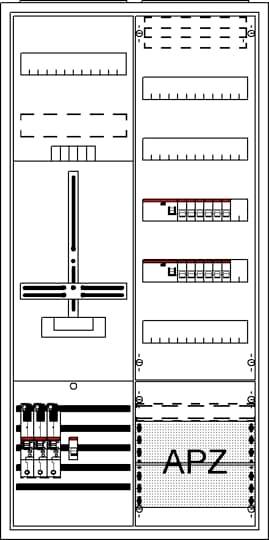

Striebel & John 2CPX054250R9999 DA27BB5V Komplettschrank Unterputz, Aufputz, teilversenkt Anzahl Teilungen = 2 Anzahl Reihen = 57 Inhalt 1 St.

Bestell-Nr.:3120345

Lieferung Di., 24. Nov.

Conrad Electronic

550 mm

1100 mm

Stück

Min.: 1

Vielfache: 1

CHF 829.95^*

zzgl. CHF 79.95 Sperrgutzuschlag

Striebel & John 2CPX054251R9999 DA27BB6V Komplettschrank Unterputz, Aufputz, teilversenkt Inhalt 1 St.

Bestell-Nr.:3120346

Lieferung Di., 24. Nov.

Conrad Electronic

550 mm

1100 mm

Stück

Min.: 1

Vielfache: 1

CHF 624.95^*

zzgl. CHF 79.95 Sperrgutzuschlag

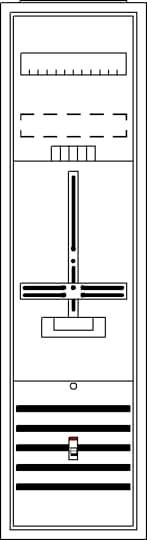

Striebel & John 2CPX054252R9999 DA17BA Komplettschrank Unterputz, Aufputz, teilversenkt Inhalt 1 St.

Bestell-Nr.:3120347

Lieferung Mi., 11. Nov.

1 StückConrad Electronic

300 mm

1100 mm

Stück

Min.: 1

Vielfache: 1

CHF 333.95^*

zzgl. CHF 17.00 Sperrgutzuschlag

Striebel & John 2CPX054253R9999 DA27BBL Komplettschrank Unterputz, Aufputz, teilversenkt Anzahl Reihen = 57 Inhalt 1 St.

Bestell-Nr.:3120348

Lieferung Di., 24. Nov.

Conrad Electronic

550 mm

1100 mm

Stück

Min.: 1

Vielfache: 1

CHF 829.95^*

zzgl. CHF 79.95 Sperrgutzuschlag

Striebel & John 2CPX054254R9999 DA27BB Komplettschrank Unterputz, Aufputz, teilversenkt Inhalt 1 St.

Bestell-Nr.:3120349

Lieferung Mi., 11. Nov.

7 StückConrad Electronic

550 mm

1100 mm

Stück

Min.: 1

Vielfache: 1

CHF 463.95^*

zzgl. CHF 17.00 Sperrgutzuschlag

Striebel & John 2CPX054255R9999 DA27BB5 Komplettschrank Unterputz, Aufputz, teilversenkt Anzahl Teilungen = 2 Anzahl Reihen = 57 Inhalt 1 St.

Bestell-Nr.:3120350

Lieferung Di., 24. Nov.

Conrad Electronic

550 mm

1100 mm

Stück

Min.: 1

Vielfache: 1

CHF 709.95^*

zzgl. CHF 79.95 Sperrgutzuschlag

Striebel & John 2CPX054256R9999 DA37BC Komplettschrank Unterputz, Aufputz, teilversenkt Inhalt 1 St.

Bestell-Nr.:3120351

Lieferung Di., 24. Nov.

Conrad Electronic

800 mm

1100 mm

Stück

Min.: 1

Vielfache: 1

CHF 954.95^*

zzgl. CHF 79.95 Sperrgutzuschlag

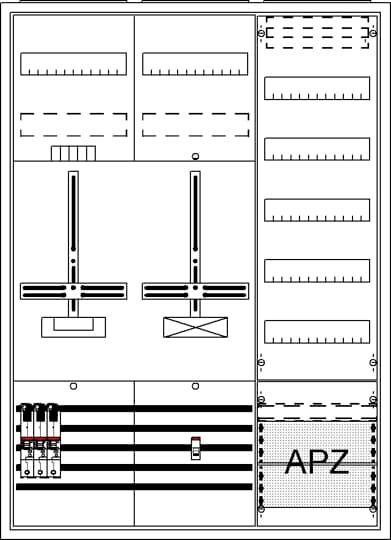

Striebel & John 2CPX054257R9999 DA37BC5 Komplettschrank Unterputz, Aufputz, teilversenkt Anzahl Reihen = 57 Inhalt 1 St.

Bestell-Nr.:3120352

Lieferung Di., 24. Nov.

Conrad Electronic

800 mm

1100 mm

Stück

Min.: 1

Vielfache: 1

CHF 869.95^*

zzgl. CHF 79.95 Sperrgutzuschlag

Striebel & John 2CPX054258R9999 DA47BH Komplettschrank Unterputz, Aufputz, teilversenkt Inhalt 1 St.

Bestell-Nr.:3120353

Lieferung Mi., 25. Nov.

Conrad Electronic

1050 mm

1100 mm

Stück

Min.: 1

Vielfache: 1

CHF 839.95^*

zzgl. CHF 79.95 Sperrgutzuschlag

Striebel & John 2CPX054259R9999 DA47BH5 Komplettschrank Unterputz, Aufputz, teilversenkt Anzahl Teilungen = 4 Anzahl Reihen = 57 Inhalt 1 St.

Bestell-Nr.:3120354

Lieferung Di., 24. Nov.

Conrad Electronic

1050 mm

1100 mm

Stück

Min.: 1

Vielfache: 1

CHF 1'899.95^*

zzgl. CHF 79.95 Sperrgutzuschlag

Dokumente & Downloads

Datenblatt

Datenblatt 3120384 Striebel & John 2CPX054289R9999 DA39CY Komplettschrank Unterputz, Aufputz, teilversenkt Inhalt 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3120384 Striebel & John 2CPX054289R9999 DA39CY Komplettschrank Unterputz, Aufputz, teilversenkt Inhalt 1 St.

Beschreibung

Die Zählerkomplettschränke der Baureihe ComfortLine mit Dreipunkt-Befestigung sind für die Aufputz- und teilversenkte Montage ausgelegt. Verwendung finden die Verteiler zum Beispiel im Innenbereich von Wohn-, Zweck- und Industriegebäuden. Die Gehäuse werden mit Tür ausgeliefert und verfügen über obere, untere und seitliche Leitungseinführungsmöglichkeiten. Einen Vorteil bildet der weite Türöffnungswinkel von 120°. Desweiteren können die Türen bei Bedarf einfach ausgehängt und werkzeuglos eingestellt werden. Besonders hervorzuheben sind die in den Feldern integrierten Leitungsführungskanäle, die z. B. für die Verlegung der Spannungsversorgung oder der Patchkabel des intelligentes Messsystems genutzt werden können. Durch den flachen Aufbau integriert sich der Verteiler sehr gut in jede Umgebung. Die Gehäuse erfüllen die Schutzart IP44 (IP31 nach DIN VDE 0603-1). Geltende Normen: DIN VDE 0603-1, DIN 43870-1, Farbe weiß RAL 9016 und pulverbeschichtet.
