Ls Schalter

Wie der Name schon sagt, ist ein Leitungsschutzschalter oder auch LS-Schalter eine Sicherungseinrichtung, die nachgeschaltete Installationseinrichtungen, Geräte und elektrische Anlagen zuverlässig vor Überlast schützt.

Umgangssprachlich werden LS-Schalter auch als Sicherungsautomaten oder auch nur als Automat bezeichnet.

Vor der Einführung von Sicherungs-Automaten übernahmen Schmelzsicherungen diese Aufgabe. Bei einer Überlastung durch zu hohen Strom brannte der Draht in der Sicherung durch und die Sicherung musste ausgetauscht werden. Das bot zwar einen gewissen Schutz, hatte aber auch Nachteile. Wenn keine neue Sicherung greifbar war, wurden defekte Exemplare zum Teil auf recht abenteuerliche Weise geflickt.

Im Gegensatz zu den Schmelzsicherungen kann ein Sicherungsautomat immer wieder von Hand aktiviert werden, wenn die Auslöseursache beseitigt wurde.

Zudem sind LS-Schalter entsprechend den VDE-Vorschriften auch als betriebsmässige Schalter zugelassen.

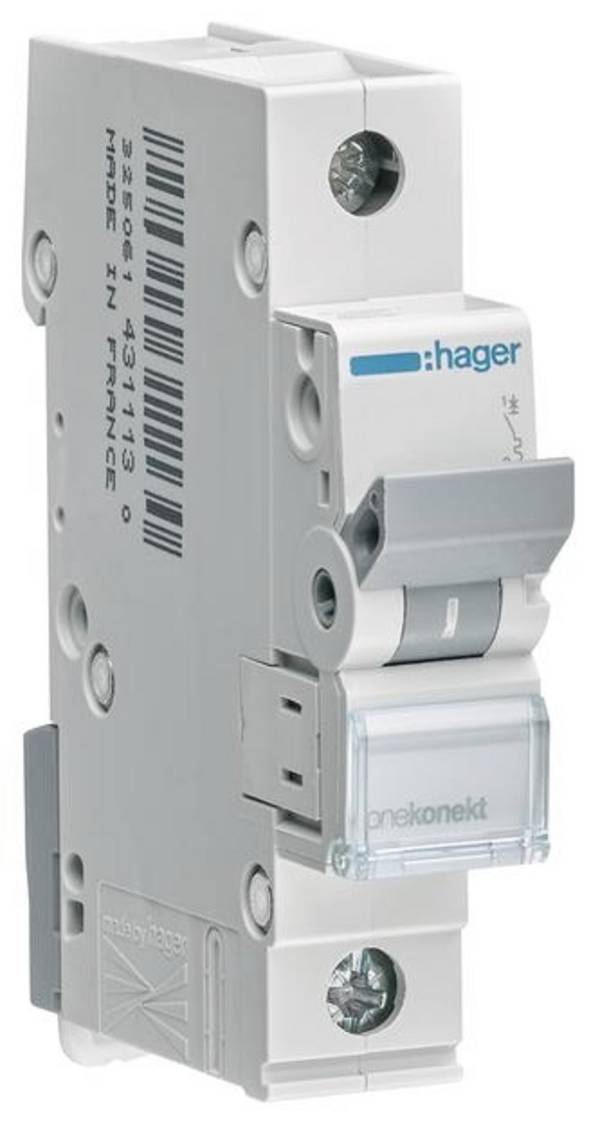

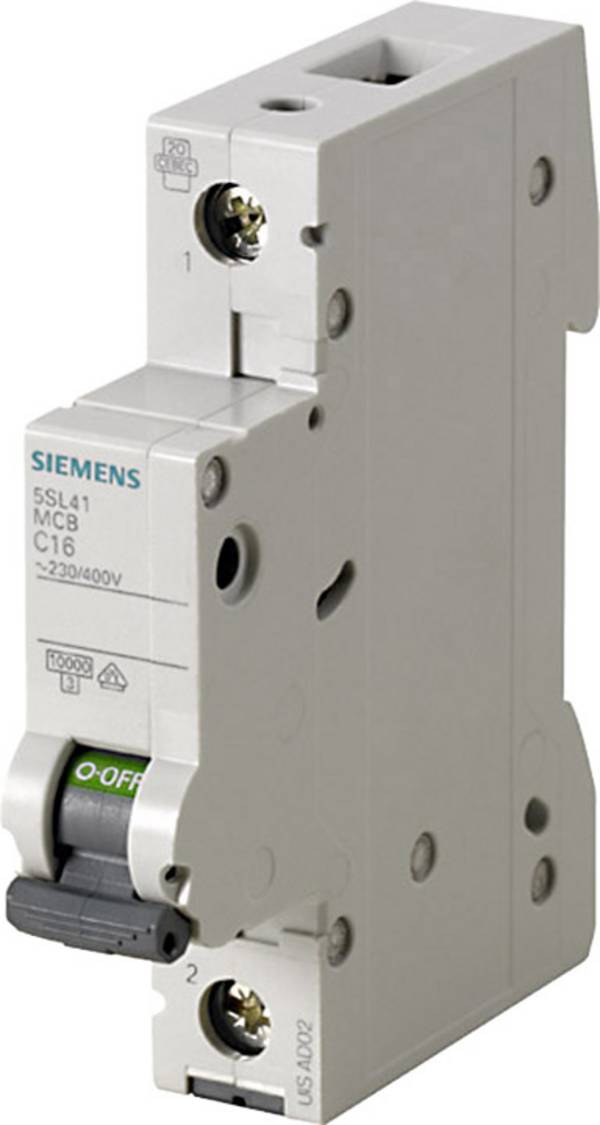

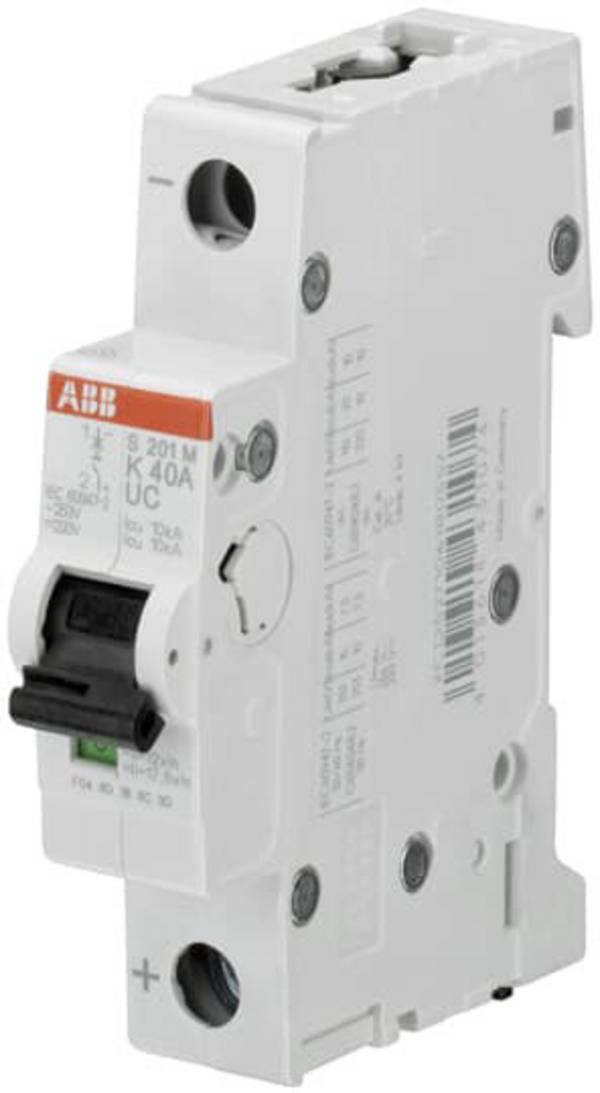

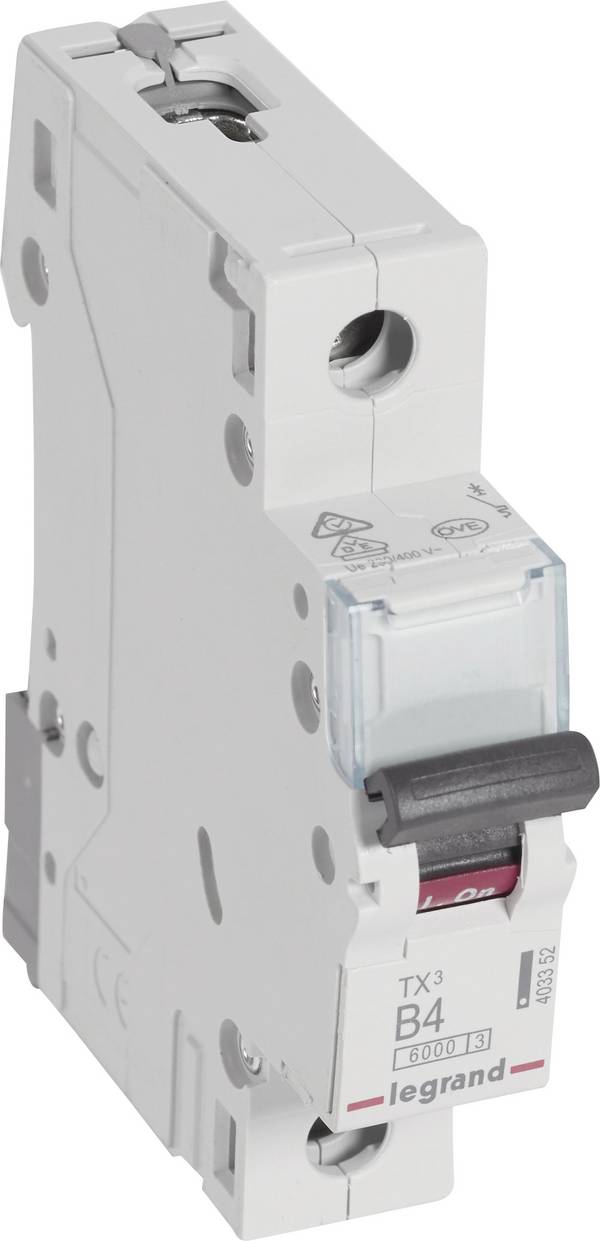

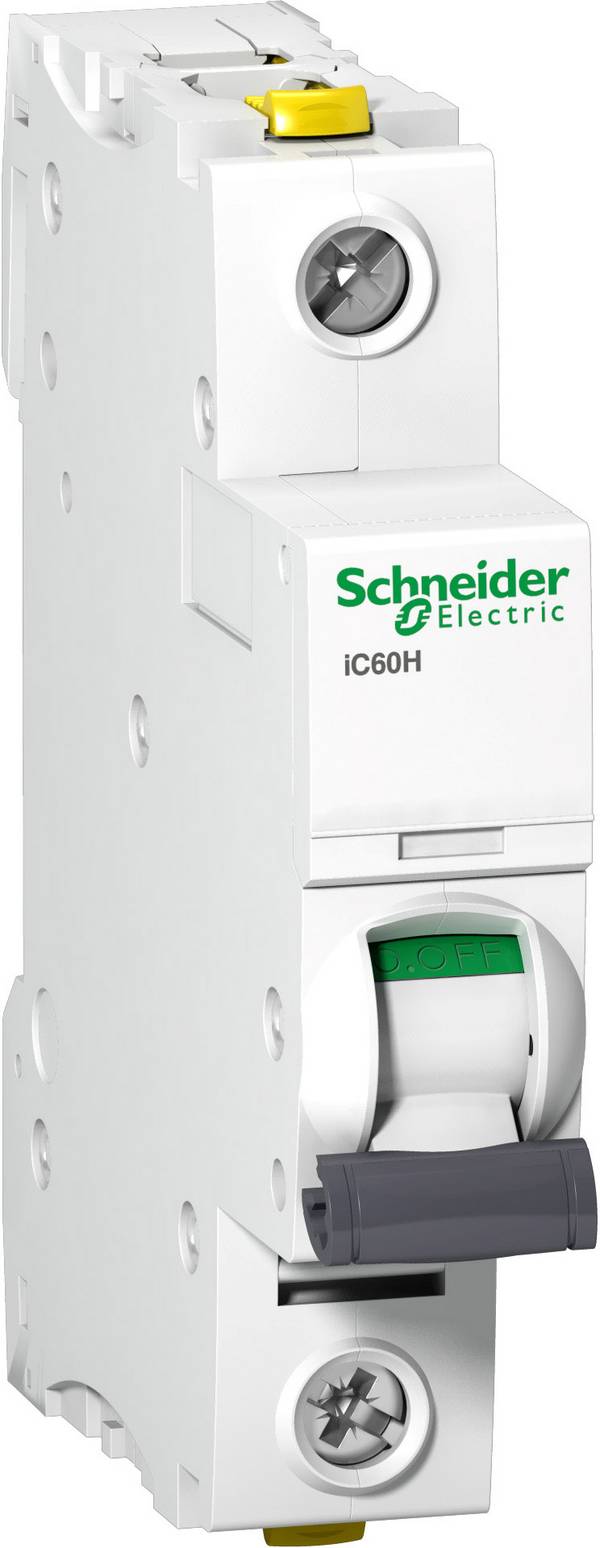

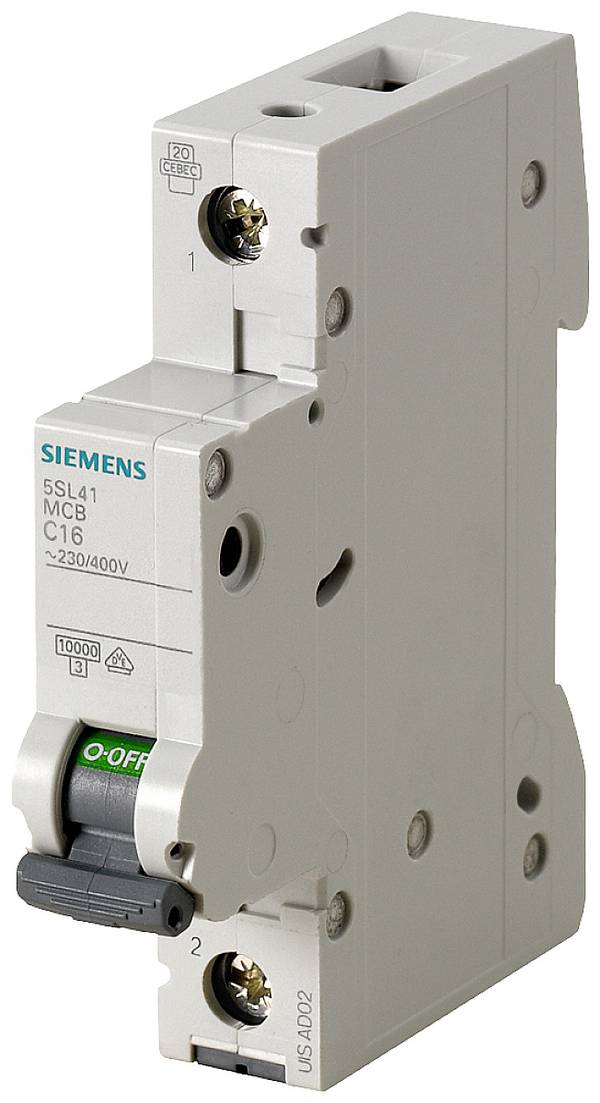

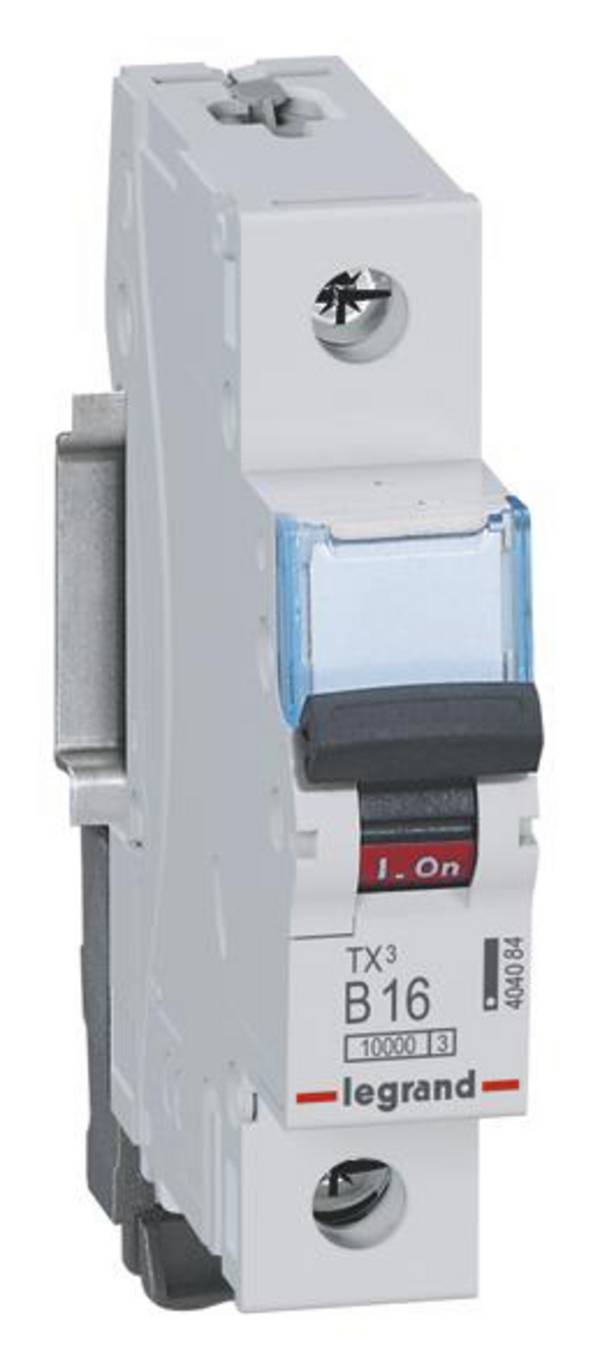

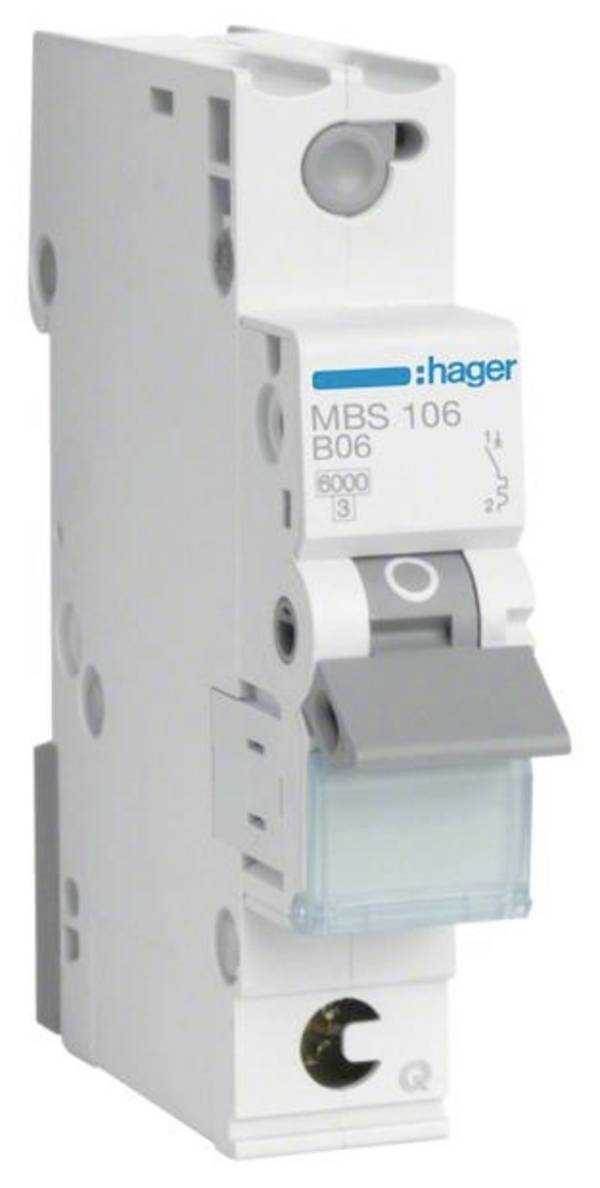

Einpoliger Leitungsschutzschalter für Hutschienenmontage.

Ein Sicherungsautomat ist für die Montage auf Hut-Schienen bzw. DIN-Schienen vorgesehen. Dafür verfügt er über die erforderlichen Rastnasen (9).

Die Anschlusskabel werden über die Kabelöffnungen (3) eingeführt und mit den Klemmschrauben (2) befestigt.

Wenn der Schalthebel (1) in die Stellung „ON“ gestellt wird, wird der Schaltkontakt (6) geschlossen.

Der LS-Schalter wird ausgelöst, wenn entweder der Elektromagnet (7) oder der Bimetall-Streifen (4) dieAuslösemechanik (8) betätigt. Die Funkenlöschkammer (5) schützt den Schaltkontakt vor Abbrand.

Hinweis:
Der Schalthebel ist mechanisch nicht fest mit der Auslösemechanik gekoppelt. Das bedeutet: Selbst wenn der Schalthebel von Hand in der Stellung „ON“ gehalten wird, kann die Auslösemechanik den Schaltkontakt trotzdem öffnen.

Der grundsätzliche Aufbau ist bei allen Automaten gleich.

LS-Schalter werden in Sicherungskästen und Unterverteilungen eingesetzt und sind für die Montage auf Hut- oder DIN-Schienen vorgesehen. Je nach Strombedarf der nachgeschalteten Installation bzw. Anlage gibt es LS-Schalter mit den unterschiedlichsten Nennströmen. Die Werte können kleiner als 1 A sein aber auch bis zu 100 A betragen. Für die Hausinstallation werden in der Regel Sicherungsautomaten mit einem Nennstrom von 10 - 16 A verwendet. Das Schaltvermögen muss mindestens 6000 A betragen.

Die unterschiedlichen Auslöse-Charakteristiken werden nachfolgend noch genauer beschrieben.

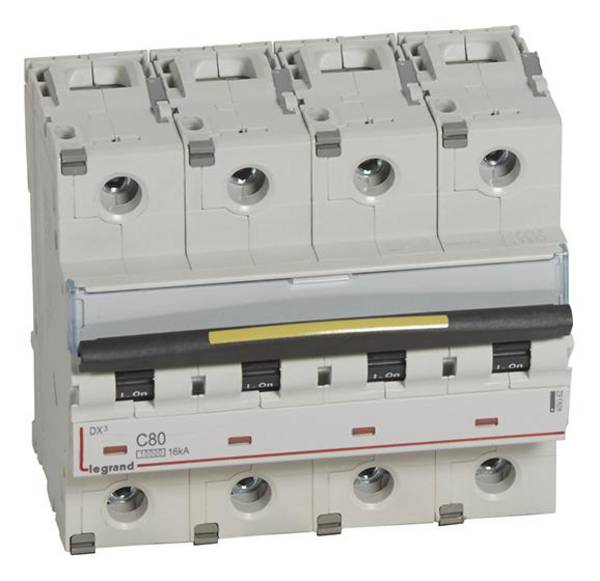

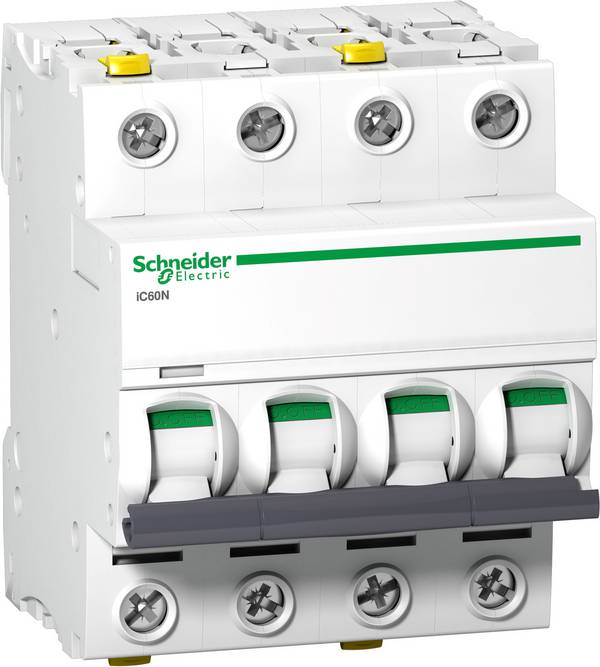

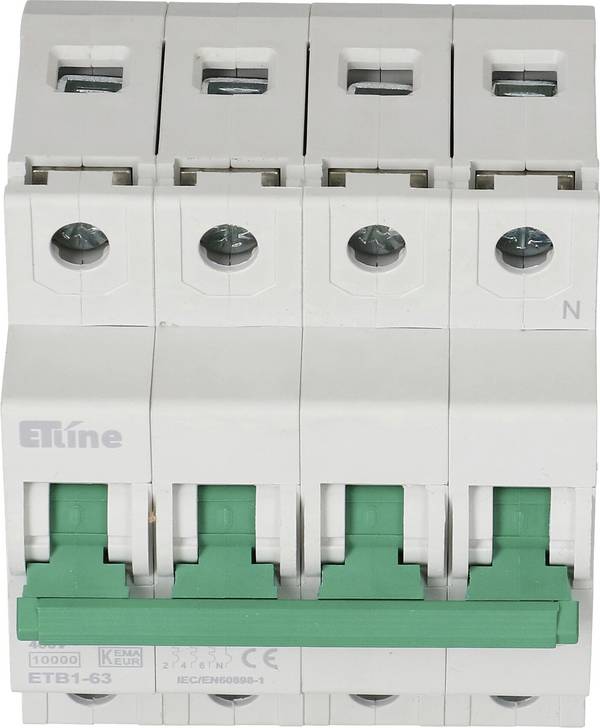

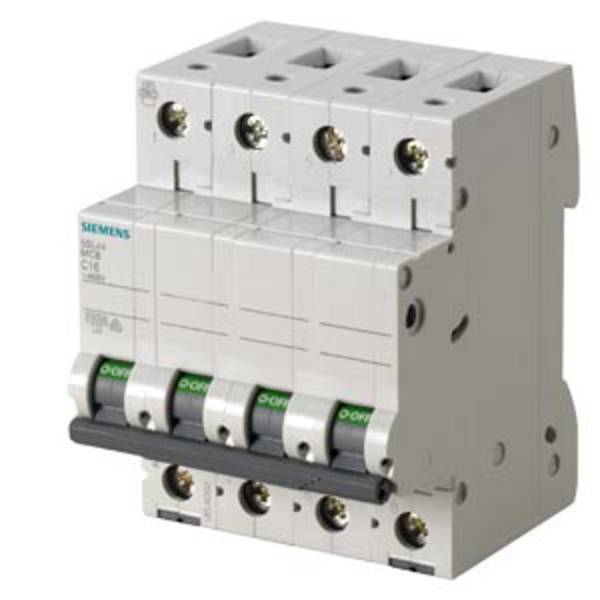

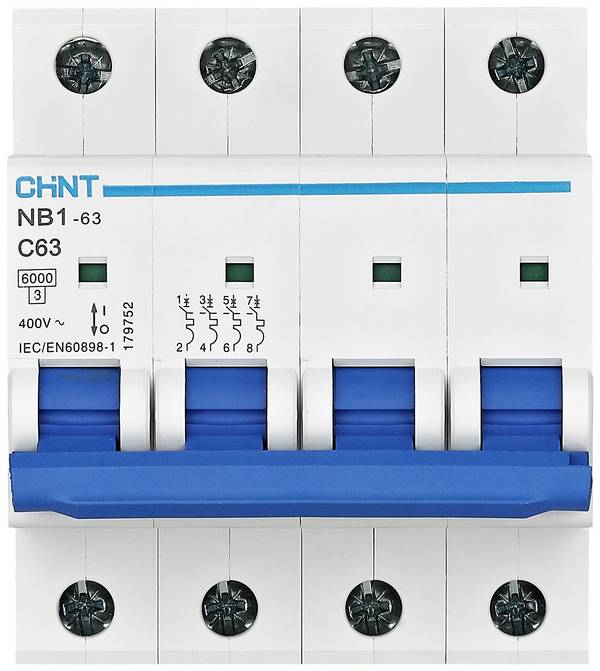

Ein weiteres Unterscheidungsmerkmal ist die Anzahl der schaltbaren Leitungen. Die meisten Sicherungsautomaten sind 1polig ausgeführt und unterbrechen die stromzuführende Leitung (Phase) im jeweiligen Stromkreis. Für den E-Herd oder für grosse Elektromotoren, die an drei Phasen betrieben werden, gibt es 3polige LS-Schalter. Bei diesen Schaltern werden immer alle drei stromzuführenden Leitungen getrennt, auch wenn nur auf einer Leitung eine Störung vorliegt.

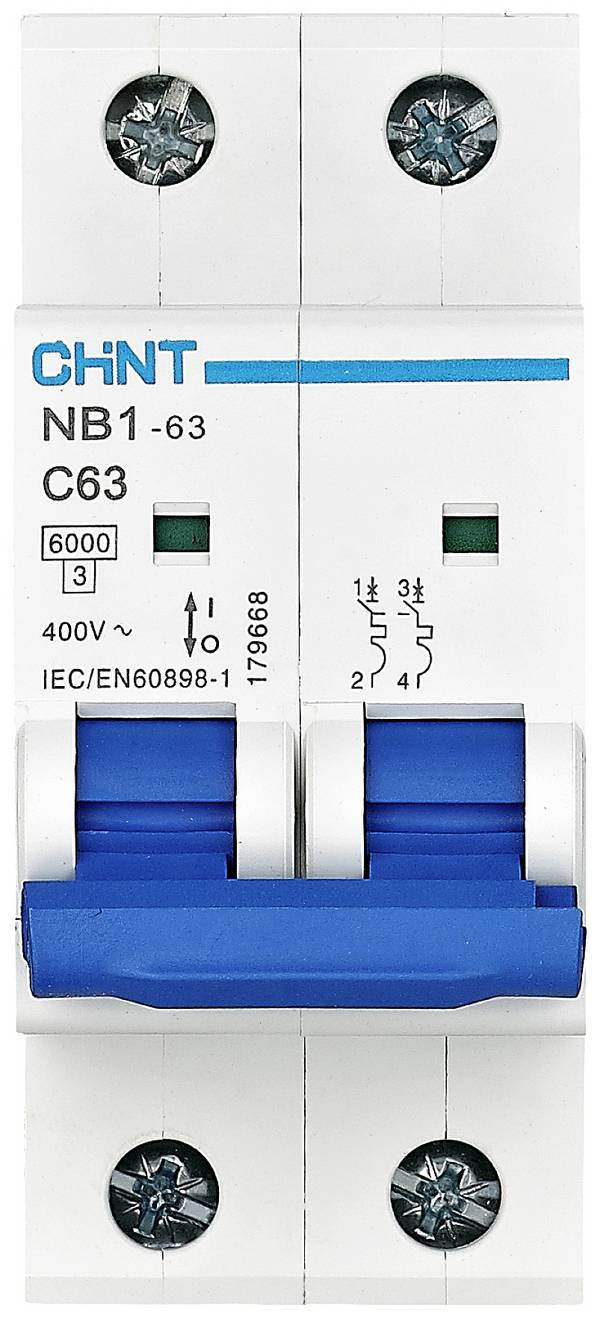

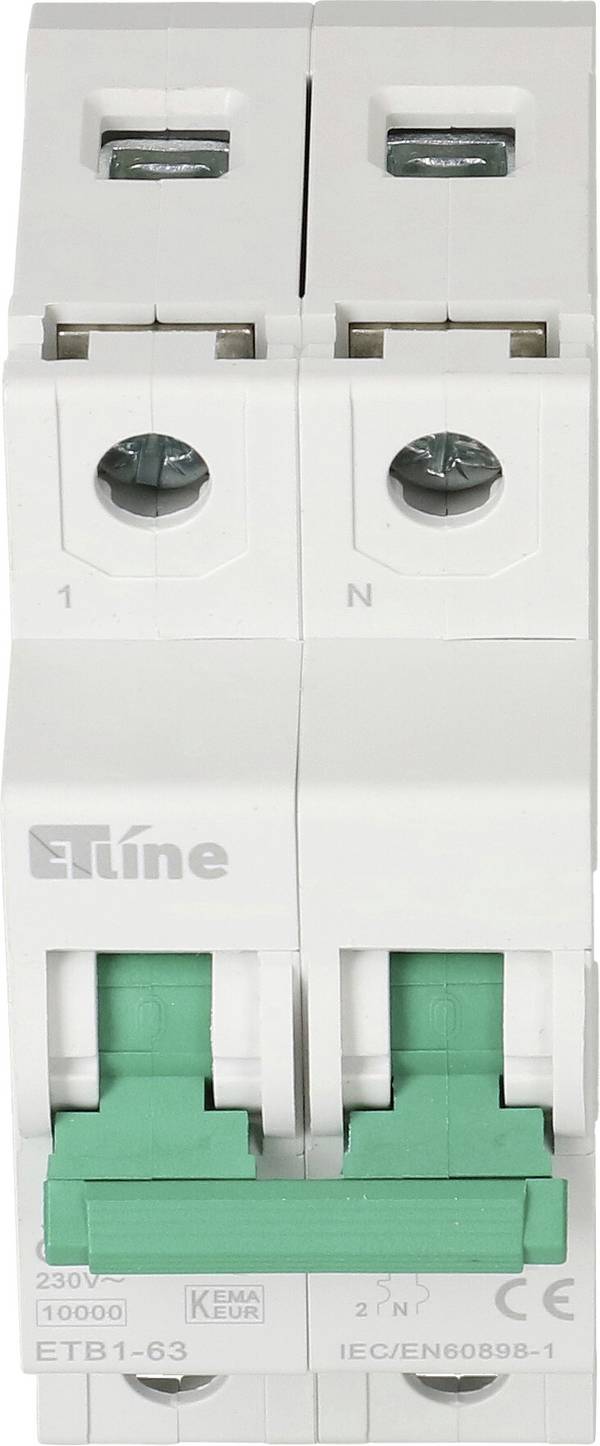

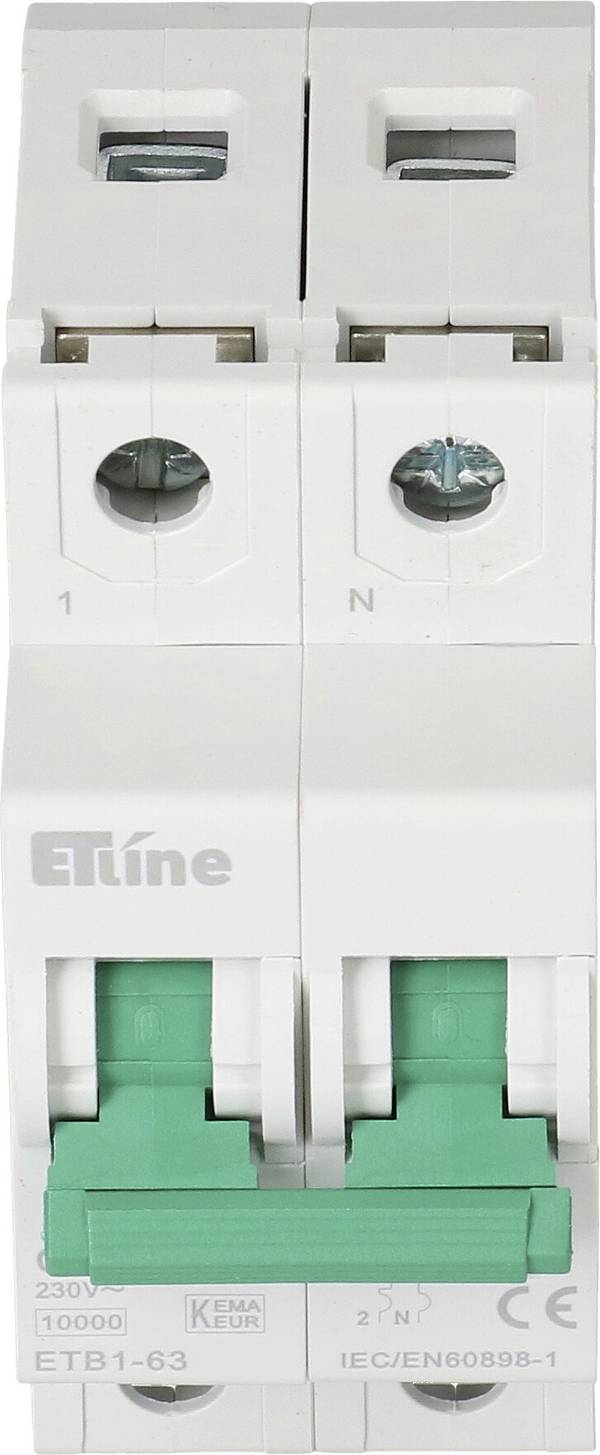

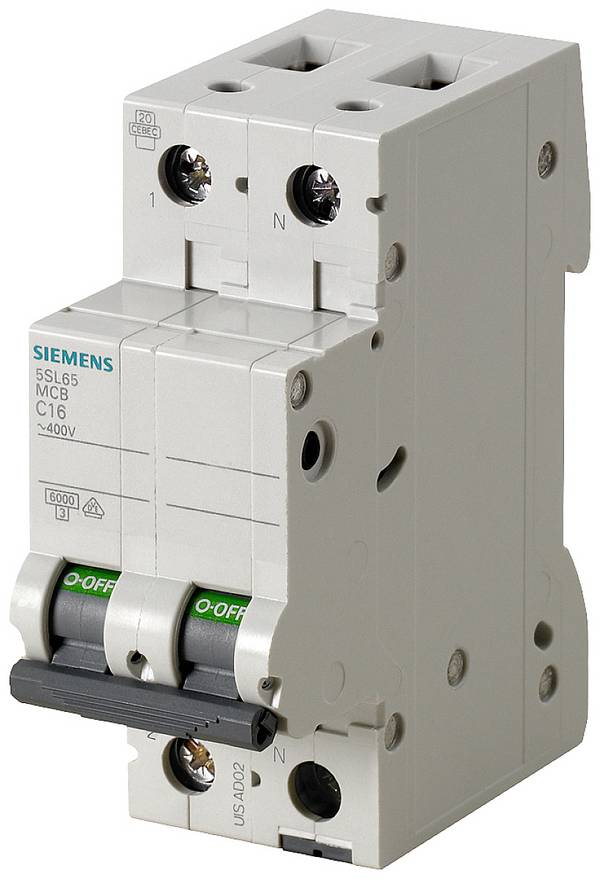

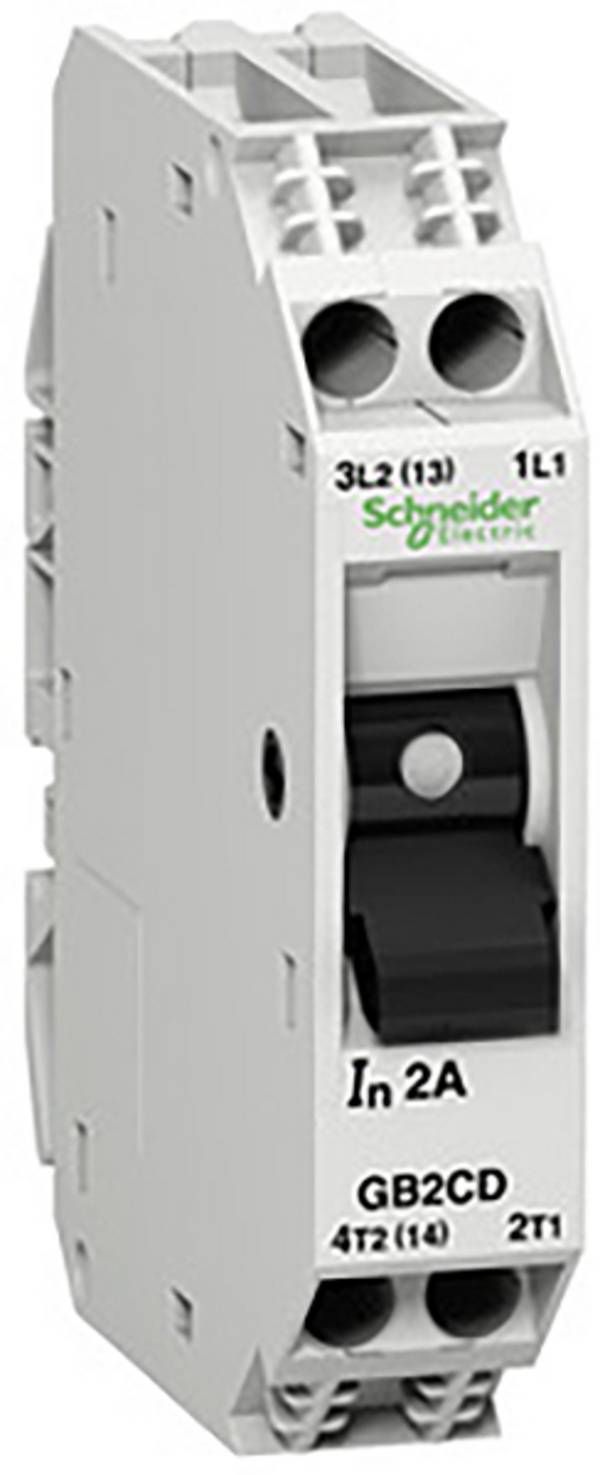

Vereinzelt werden auch 2polige Sicherungsautomaten angeboten, die neben der Phase auch den Null-Leiter abschalten. Diese LS-Schalter gibt es zum Teil auch als Kombinationsschalter, die gleichzeitig noch als Fehlerstrom-Schutzschalter (FI) fungieren.

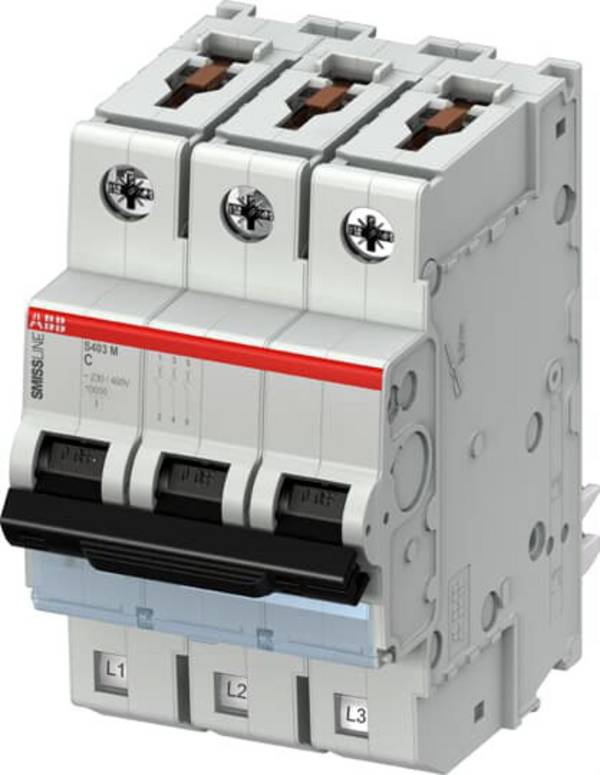

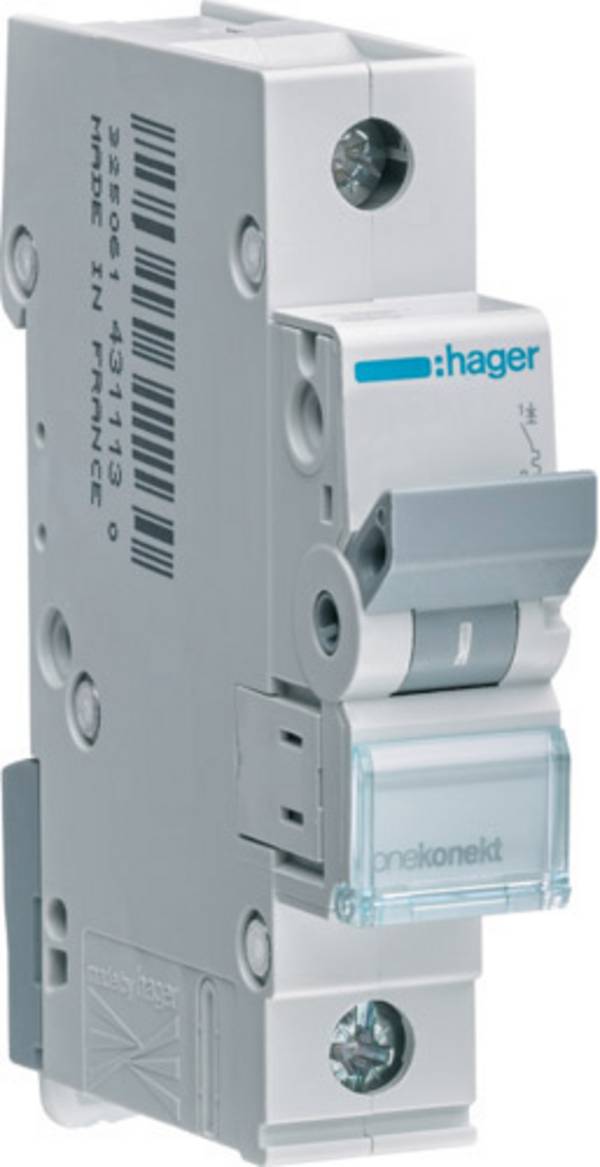

Leitungsschutzschalter in 1poliger und 3poliger Ausführung.

Im Fehlerfall löst die 16 A-Sicherung vor der 63 A-Sicherung aus.

Unter Selektivität versteht man, dass im Fehlerfall nur die Überstromschutzeinrichtung auslöst, die sichunmittelbar vor der Fehlerquelle befindet.

Somit erreicht man, dass nur der fehlerhafte Stromkreis vom Versorgungsnetz getrennt wird. Intakte Stromkreise bleiben nach wie vor mit dem Versorgungsnetz verbunden.

In der Praxis erreicht man das, indem selektive Leitungsschutzschalter eine verzögerte Auslösungaufweisen. Da der nachgeschaltete Leitungsschutzschalter sofort auslöst, erreicht man eine selektive Abschaltung der Spannung ausschliesslich im fehlerhaften Stromkreis.

Ein Sicherungsautomat überwacht lediglich den Strom auf der Leitung und trennt den Stromkreis, wenn die Grenzwerte überschritten werden. Ob der Strom, der über die Phase fliesst, auch über den Null-Leiter zurückfliesst oder im Fehlerfall an die Erde (Schutzleiter PE) abfliesst, kann ein 1poliger oder 3poliger LS-Schalter nicht erkennen.

Ein Fehlerstromschutzschalter (FI) hingegen überwacht den Stromkreis. Der über die Phase fliessende Strom muss auch über den Null-Leiter wieder zurückfliessen.

Wenn im Fehlerfall mit einer Bohrmaschine eine spannungsführende Leitung verletzt wird, fliesst ein mehr oder weniger hoher Strom über den Bohrer, das Bohrmaschinengehäuse und dem Schutzleiter der Bohrmaschine in Richtung Erde ab.
