Siemens 5SY41307 5SY4130-7 Leitungsschutzschalter 30 A

Ein elektrischer Leistungsschalter von Siemens, Modell 5SY1 MCB, mit Schraubanschlüssen und einem Kippschalter für die Stromkreissteuerung.

Abbildung ähnlich

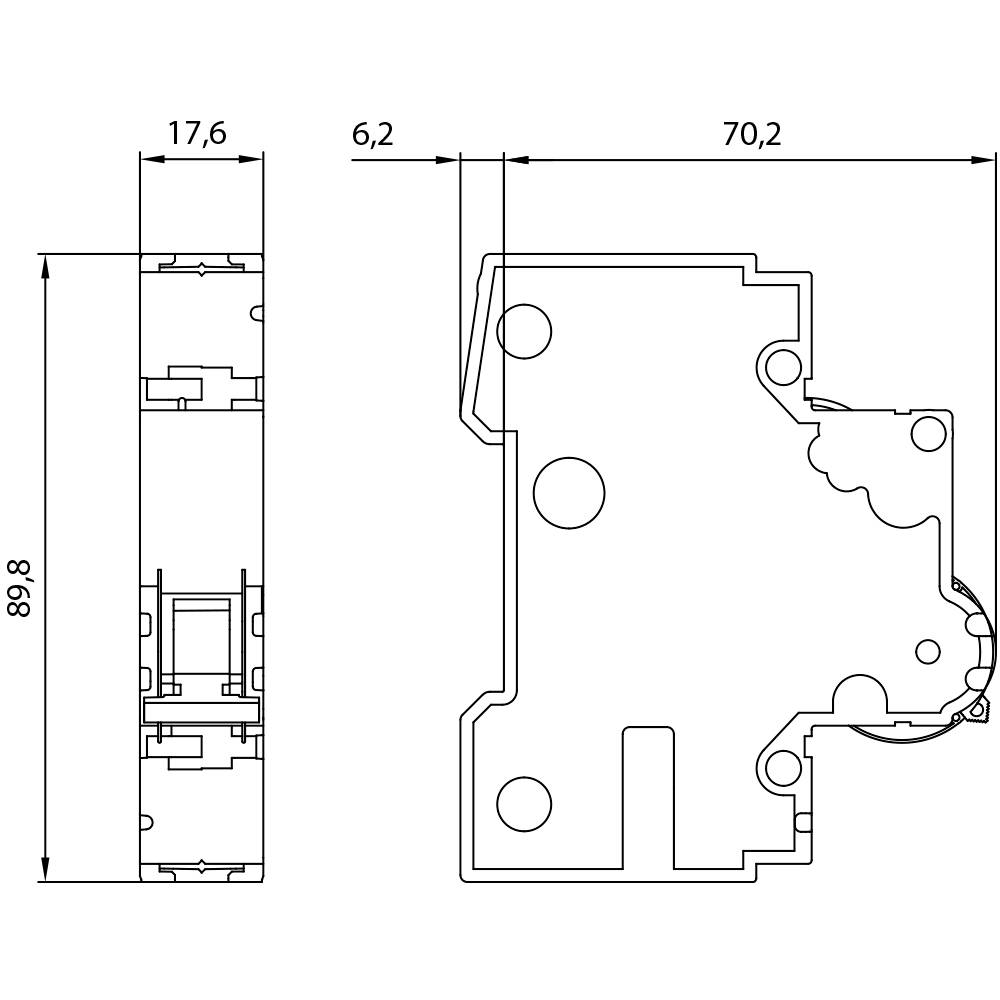

Zeichnung eines elektrischen Bauteils mit Maßen: 89,8 mm hoch, 17,6 mm breit, 70,2 mm tief. Detailansicht für technische Spezifikationen.

1/2

Abbildung ähnlich

Produkt-Art

Leitungsschutzschalter

Polzahl

Auslöse-Charakteristik

Nennstrom - gerundet

30 A

Nennspannung (Details)

230/400 V/AC

Datenblatt (PDF)

Lieferung Mo., 5. Okt.

Anzahl

Stück

Gesamt (CHF 18.46 / Stück)

CHF 21.31

-13 %

CHF 18.46

zzgl. gesetzl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leitungsschutzschalter, 230/400 V, Icn: 10 kA, 1P, Icu: 20 kA, C-Char, In: 30 A

AC-Automat,AC-Schutzschalter,Automat,DC-Automat,DC-Schutzschalter,Einbauautomat,Einbaugerät,Installationsautomat,LS-Automat,LS-Schalter

Technische Daten

Anzahl der Breiten-Teilungseinheiten: 1
Anzahl der Testzyklen / für Umweltprüfung: 6
Anzugsdrehmoment / bei Schraubanschluss / minimal: 2,5 Nm
Anzugsdrehmoment / bei Schraubanschluss / maximal: 3,5 Nm
Ausführung des Grundtyps: 5SY4
Befestigungsart: Schnellbefestigungssystem
Eignung zum Einsatz: Maschinenbau / Industrie
Einbaulage: beliebig
Einbautiefe: 70 mm
Isolationsspannung / bei AC: 440 V
Isolationsspannung / bei Einphasen-Betrieb / bei AC: 440 V
Isolationsspannung / bei Mehrphasen-Betrieb / bei AC: 440 V
Mechanische Lebensdauer (Schaltspiele) / typisch: 10000
Polzahl / Anmerkung: 1P
Position / des Netzanschlusskabels: beliebig
Produktausstattung / Berührungsschutz: ja
Produktbestandteil / Kombiklemme oben: ja
Produktbestandteil / Kombiklemme unten: ja
Produkteigenschaft / Eigenschaften für Hauptschalter nach EN 60204-1: ja
Produkteigenschaft / halogenfrei: ja
Produkteigenschaft / plombierbar: ja
Produkteigenschaft / siliconfrei: ja
Produkterweiterung / einbaubar / Zusatzeinrichtungen: ja
Schaltvermögen (Icu+): 20 kA
Schaltvermögen Strom / gemäß EN 60898: 10 kA
Schaltvermögen Strom / gemäß IEC 60947-2: 20 kA
Schaltvermögen Strom / bei DC / gemäß IEC 60947-2: 15 kA
Schutzart IP: IP20, mit angeschlossenen Leitern
Umgebungstemperatur / während Betrieb / minimal: -40 °C
Umgebungstemperatur / während Betrieb / maximal: +70 °C
Verlustleistung / bei Bemessungswert Strom / bei AC / bei warmem Betriebszustand / je Pol: 2,3 W
Verlustleistung / maximal: 2,3 W
Verschmutzungsgrad: 3
Versorgungsspannungsfrequenz: 50 Hz
Versorgungsspannungsfrequenz / Anmerkung: 50/60 Hz
Überspannungskategorie: III
Betriebsspannung / minimal: 24 V
AWG-Nummer / als kodierter Anschließbarer Leiterquerschnitt / minimal: 18
AWG-Nummer / als kodierter Anschließbarer Leiterquerschnitt / maximal: 4
Anschließbarer Leiterquerschnitt / eindrähtig: 0,75 mm² - 35 mm²
Anschließbarer Leiterquerschnitt / feindrähtig / mit Aderendbearbeitung: 0,75 mm² - 25 mm²
Anschließbarer Leiterquerschnitt / mehrdrähtig: 0,75 mm² - 35 mm²

Nennspannung (Details): 230/400 V/AC

Produkt-Art: Leitungsschutzschalter

Polzahl: 1

Betriebs-Klasse: 3

Auslöse-Charakteristik: C

RoHS-konform: Ja

Nennstrom - gerundet: 30 A

Nennstrom: 30 A

Abm.: (B x H x T) 18 x 90 x 76 mm

Inhalt: 1 St.

Ausschaltvermögen: 5 kA

Betriebsspannung (Details): 440 V/AC

Breite: 18 mm

Höhe: 90 mm

Tiefe: 76 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2757624 Siemens 5SY41307 5SY4130-7 Leitungsschutzschalter 30 A

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2757624 Siemens 5SY41307 5SY4130-7 Leitungsschutzschalter 30 A

Beschreibung

Leitungsschutzschalter 230/400V 10kA, 1-polig, C, 30A, T=70mm Der Leitungsschutzschalter ist der Sicherungsautomat für Kurzschlussschutz. Die Leitungsschutzschalter von Siemens als wichtiger Bestandteil der SENTRON Schutzkomponenten für die Elektroinstallation bieten effektiven Personen- und Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall. Komfortable Montage- und Anschlusstechnik, einheitliche Zusatzkomponenten und ein durchgängiges Design - das sind die Kennzeichen der Gerätefamilie. Ob für Infrastruktur oder für industrielle Anforderungen, Siemens bietet Leitungsschutzschalter für alle Anwendungen und jedes Einsatzgebiet. Die Siemens Leitungsschutzschalter zeichnen sich vor allem aus durch: 1. Effektiven Personen-, Investitions- und Anlagenschutz vor Überlast und Kurzschluss. 2. Einheitliches Zubehör in breiter Vielfalt einfach zu montieren und jederzeit austauschbar. 3. Zuverlässige Sicherheit bei der Installation dank standardmäßig enthaltenem Umgreif- und Berührungsschutz. 4. Werkzeugloses Lösen von der Hutschiene bzw. aus dem Sammelschienenverbund durch komfortable Schieber-Hand-Betätigung. 5. Klar ersichtliche Schaltstellungsanzeige. 6. Datamatrix-Code vorne am Gerät bietet schnell und einfach alle Infos rund um den Leitungsschutzschalter. 7. Normgerechter Schutz mit weltweiten Zulassungen. Siemens bietet für die sichere, effiziente elektrische Infrastruktur in Gebäuden und Industrie ein durchgängiges Portfolio an Schutz-, Schalt-, Mess- und Überwachungsgeräten, Verteilersysteme sowie Schaltern und Steckdosen.
