Siemens 5SY41016 5SY4101-6 Leitungsschutzschalter 1 A
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Leitungsschutzschalter
Polzahl
1
Auslöse-Charakteristik
B
Nennstrom - gerundet
1 A
Nennspannung (Details)
230/400 V/AC
Datenblatt (PDF)
Anzahl
Gesamt (CHF 10.13 / Stück)
CHF 12.02
-16 %
CHF 10.13
zzgl. gesetzl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Leitungsschutzschalter, 230/400 V, Icn: 10 kA, 1P, Icu: 35 kA, B-Char, In: 1 A
- 70 mm, B, 1, 1 A, 400 V, 440 V, 4 kV, 10 kA, AC, 35 kA, 50 Hz, 3, Unterputzmontage: nein, Mitschaltender Neutralleiter: nein, Zusatzeinrichtungen möglich: ja, Schutzart (IP): IP20, -40..70 °C, 0,75..35 mm², Explosionsgeschützt: nein
Technische Daten
- Anzahl der Breiten-Teilungseinheiten: 1
- Anzahl der Testzyklen / für Umweltprüfung: 6
- Anzugsdrehmoment / bei Schraubanschluss / minimal: 2,5 Nm
- Anzugsdrehmoment / bei Schraubanschluss / maximal: 3,5 Nm
- Ausführung des Grundtyps: 5SY4
- Befestigungsart: Schnellbefestigungssystem
- Eignung zum Einsatz: Maschinenbau / Industrie
- Einbaulage: beliebig
- Einbautiefe: 70 mm
- Isolationsspannung / bei AC: 440 V
- Isolationsspannung / bei Einphasen-Betrieb / bei AC: 440 V
- Isolationsspannung / bei Mehrphasen-Betrieb / bei AC: 440 V
- Mechanische Lebensdauer (Schaltspiele) / typisch: 10000
- Polzahl / Anmerkung: 1P
- Position / des Netzanschlusskabels: beliebig
- Produktausstattung / Berührungsschutz: ja
- Produktbestandteil / Kombiklemme oben: ja
- Produktbestandteil / Kombiklemme unten: ja
- Produkteigenschaft / Eigenschaften für Hauptschalter nach EN 60204-1: ja
- Produkteigenschaft / halogenfrei: ja
- Produkteigenschaft / plombierbar: ja
- Produkteigenschaft / siliconfrei: ja
- Produkterweiterung / einbaubar / Zusatzeinrichtungen: ja
- Schaltvermögen (Icu+): 35 kA
- Schaltvermögen Strom / gemäß EN 60898: 10 kA
- Schaltvermögen Strom / gemäß IEC 60947-2: 35 kA
- Schutzart IP: IP20, mit angeschlossenen Leitern
- Umgebungstemperatur / während Betrieb / minimal: -40 °C
- Umgebungstemperatur / während Betrieb / maximal: +70 °C
- Verlustleistung / bei Bemessungswert Strom / bei AC / bei warmem Betriebszustand / je Pol: 1,4 W
- Verlustleistung / maximal: 1,4 W
- Verschmutzungsgrad: 3
- Versorgungsspannungsfrequenz: 50 Hz
- Versorgungsspannungsfrequenz / Anmerkung: 50/60 Hz
- Überspannungskategorie: III
- Betriebsspannung / minimal: 24 V
- AWG-Nummer / als kodierter Anschließbarer Leiterquerschnitt / minimal: 18
- AWG-Nummer / als kodierter Anschließbarer Leiterquerschnitt / maximal: 4
- Anschließbarer Leiterquerschnitt / eindrähtig: 0,75 mm² - 35 mm²
- Anschließbarer Leiterquerschnitt / feindrähtig / mit Aderendbearbeitung: 0,75 mm² - 25 mm²
- Anschließbarer Leiterquerschnitt / mehrdrähtig: 0,75 mm² - 35 mm²
- Nennspannung (Details)
230/400 V/AC
- Produkt-Art
Leitungsschutzschalter
- Polzahl
1
- Betriebs-Klasse
3
- Auslöse-Charakteristik
B
- RoHS-konform
Ja
- Nennstrom - gerundet
1 A
- Nennstrom
1 A

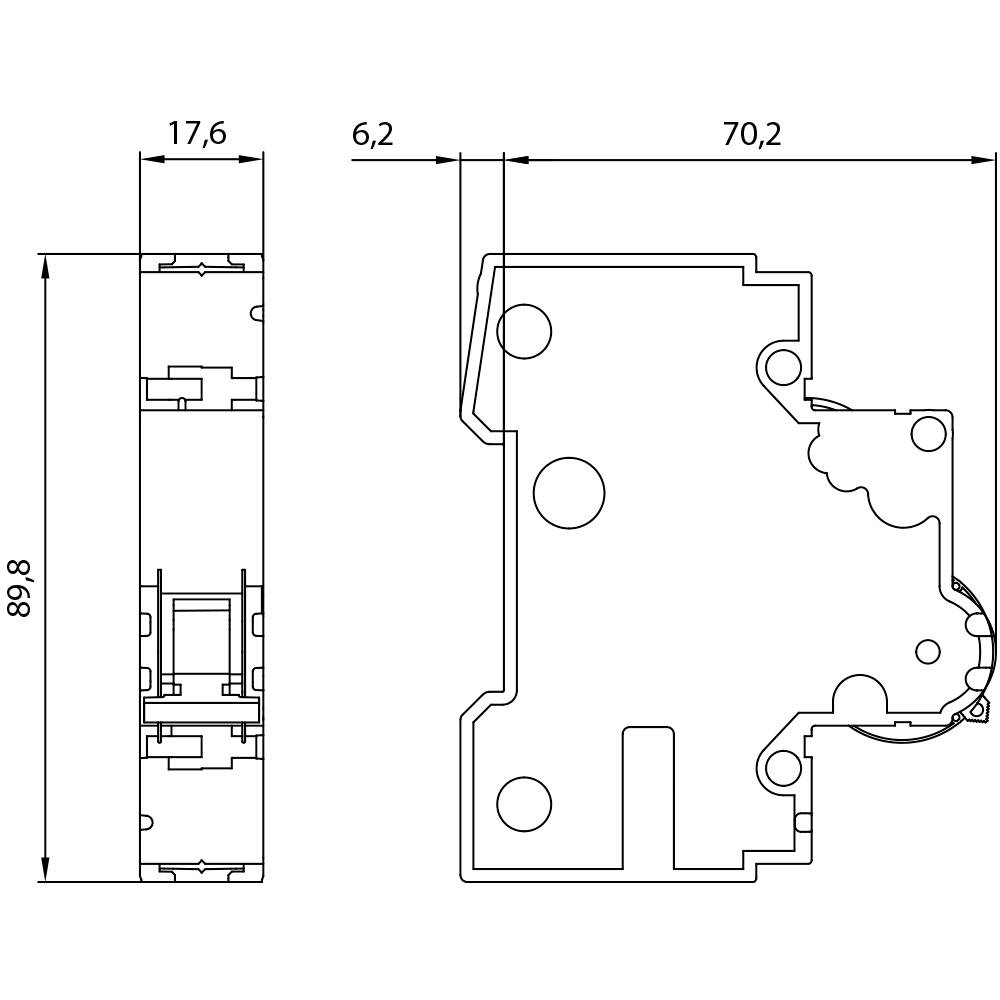

- Abm.
(B x H x T) 18 x 90 x 76 mm
- Inhalt
1 St.
- Betriebsspannung (Details)
440 V/AC
- Breite
18 mm
- Höhe
90 mm
- Tiefe
76 mm
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2757598 Siemens 5SY41016 5SY4101-6 Leitungsschutzschalter 1 A
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2757598 Siemens 5SY41016 5SY4101-6 Leitungsschutzschalter 1 A
Beschreibung
Leitungsschutzschalter 230/400V 10ka, 1polig, b, 1a Der Leitungsschutzschalter ist der Sicherungsautomat für Kurzschlussschutz. Die Leitungsschutzschalter von Siemens als wichtiger Bestandteil der SENTRON Schutzkomponenten für die Elektroinstallation bieten effektiven Personen- und Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall. Komfortable Montage- und Anschlusstechnik, einheitliche Zusatzkomponenten und ein durchgängiges Design - das sind die Kennzeichen der Gerätefamilie. Ob für Infrastruktur oder für industrielle Anforderungen, Siemens bietet Leitungsschutzschalter für alle Anwendungen und jedes Einsatzgebiet. Die Siemens Leitungsschutzschalter zeichnen sich vor allem aus durch: 1. Effektiven Personen-, Investitions- und Anlagenschutz vor Überlast und Kurzschluss. 2. Einheitliches Zubehör in breiter Vielfalt einfach zu montieren und jederzeit austauschbar. 3. Zuverlässige Sicherheit bei der Installation dank standardmäßig enthaltenem Umgreif- und Berührungsschutz. 4. Werkzeugloses Lösen von der Hutschiene bzw. aus dem Sammelschienenverbund durch komfortable Schieber-Hand-Betätigung. 5. Klar ersichtliche Schaltstellungsanzeige. 6. Datamatrix-Code vorne am Gerät bietet schnell und einfach alle Infos rund um den Leitungsschutzschalter. 7. Normgerechter Schutz mit weltweiten Zulassungen. Siemens bietet für die sichere, effiziente elektrische Infrastruktur in Gebäuden und Industrie ein durchgängiges Portfolio an Schutz-, Schalt-, Mess- und Überwachungsgeräten, Verteilersysteme sowie Schaltern und Steckdosen.
Ausführung
- Ausstattung: 400 V, 440 V, 4 kV, AC, nein, 3, -40..70 °C, 0,75..35 mm², 0,75..35 mm²
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
