Name: Siemens 5SL60207 5SL6020-7 Leitungsschutzschalter 20 A
Brand: Siemens
SKU: 2757605
Availability: BackOrder

Ein einpoliger Leitungsschutzschalter von Siemens, Modell C16, für 230V. Er ist grau mit grüner 'O-OFF'-Anzeige.

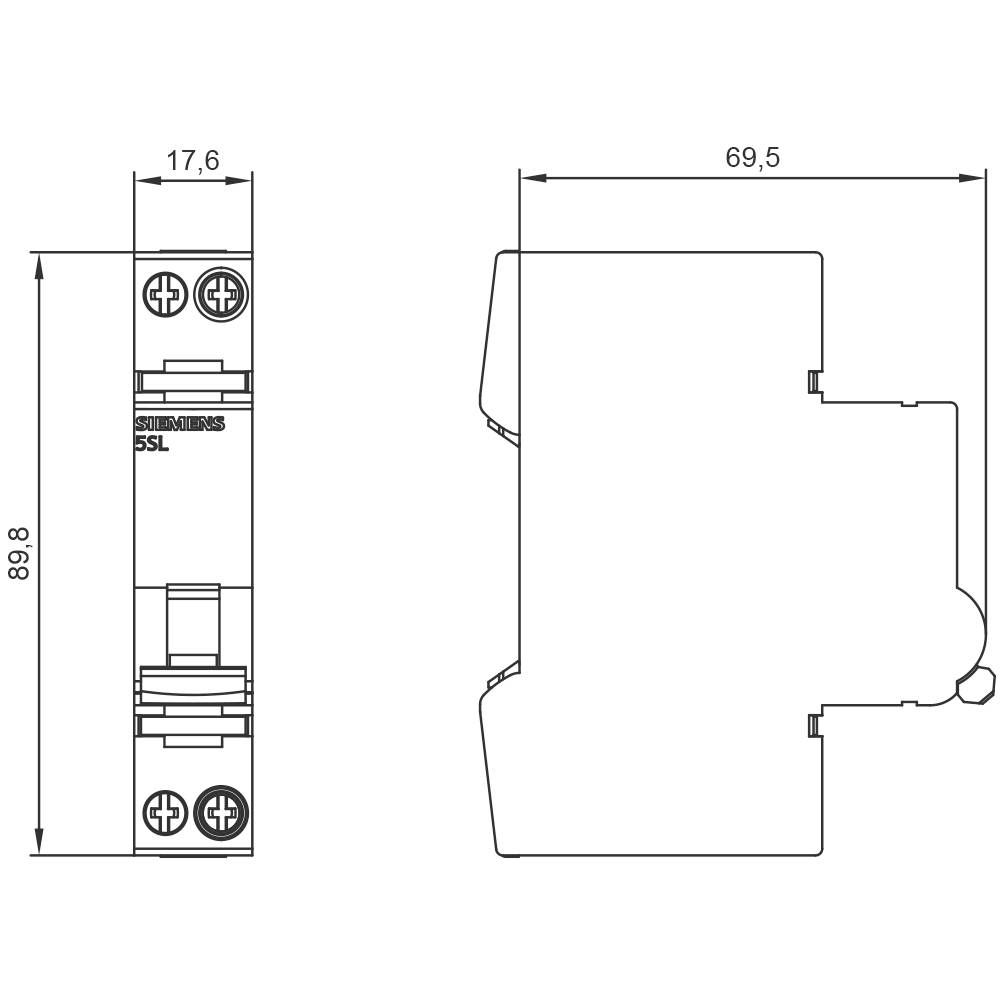

Elektroschaltbild einer Sicherung mit technischen Maßen: 17,6 mm Breite, 69,5 mm Tiefe, 89,8 mm Höhe. Zeigt Vorder- und Seitenansicht.

1/2

Abbildung ähnlich

Produkt-Art

Leitungsschutzschalter

Polzahl

Auslöse-Charakteristik

Nennstrom - gerundet

20 A

Ausführung

Leitungsschutzschalter kompakt

Datenblatt (PDF)

Lieferung Mi., 18. Nov.

Anzahl

Stück

Gesamt (CHF 47.95 / Stück)

CHF 47.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Anzahl der Breiten-Teilungseinheiten: 1
Anzahl der Testzyklen / für Umweltprüfung: 6
Anzugsdrehmoment / bei Schraubanschluss / minimal: 2 Nm
Anzugsdrehmoment / bei Schraubanschluss / maximal: 2,5 Nm
Ausführung des Grundtyps: 5SL60
Befestigungsart: Hutschiene
Eignung zum Einsatz: Wohnbau / Infrastruktur
Einbaulage: beliebig
Einbautiefe: 70 mm
Isolationsspannung / bei AC: 250 V
Isolationsspannung / bei Einphasen-Betrieb / bei AC: 250 V
Mechanische Lebensdauer (Schaltspiele) / typisch: 10000
Polzahl / Anmerkung: 1P+N
Position / des Netzanschlusskabels: beliebig
Produktausstattung / Berührungsschutz: ja
Produkteigenschaft / halogenfrei: ja
Produkteigenschaft / plombierbar: ja
Produkteigenschaft / siliconfrei: ja
Produkterweiterung / einbaubar / Zusatzeinrichtungen: ja
Produktfunktion / mitschaltender Neutralleiter: ja
Schaltvermögen (Icu+): 6 kA
Schaltvermögen Strom / gemäß EN 60898: 6 kA
Schutzart IP: IP20, mit angeschlossenen Leitern
Umgebungstemperatur / während Betrieb / minimal: -25 °C
Umgebungstemperatur / während Betrieb / maximal: +45 °C
Verlustleistung / bei Bemessungswert Strom / bei AC / bei warmem Betriebszustand / je Pol: 2,2 W
Verlustleistung / maximal: 4,1 W
Verschmutzungsgrad: 2
Versorgungsspannungsfrequenz: 50 Hz
Versorgungsspannungsfrequenz / Anmerkung: 50/60 Hz
Überspannungskategorie: III
Betriebsspannung / minimal: 24 V
Anschließbarer Leiterquerschnitt / eindrähtig: 0,75 mm² - 16 mm²
Anschließbarer Leiterquerschnitt / feindrähtig / mit Aderendbearbeitung: 0,75 mm² - 10 mm²
Anschließbarer Leiterquerschnitt / mehrdrähtig: 0,75 mm² - 16 mm²

Ausführung: Leitungsschutzschalter kompakt

Nennspannung (Details): 230 V/AC

Produkt-Art: Leitungsschutzschalter

Polzahl: 2

Betriebs-Klasse: 3

Auslöse-Charakteristik: C

RoHS-konform: Ja

Nennstrom - gerundet: 20 A

Nennstrom: 20 A

Abm.: (B x H x T) 18 x 90 x 76 mm

Inhalt: 1 St.

Betriebsspannung (Details): 250 V/AC

Breite: 18 mm

Höhe: 90 mm

Tiefe: 76 mm

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2757605 Siemens 5SL60207 5SL6020-7 Leitungsschutzschalter 20 A

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2757605 Siemens 5SL60207 5SL6020-7 Leitungsschutzschalter 20 A

Beschreibung

LEITUNGSSCHUTZSCHALTER 230V 6KA, 1+N-POLIG/1TE C20 Leitungsschutzschalter SENTRON 5SL für den sicheren Kurzschluss- und Überlastschutz für Standardanwendungen im Wohn- und Zweckbau.
Werkzeuglose Montage und Demontage des Geräts. Einfache Verdrahtung der Einspeisung durch die hinten liegende Sammelschiene.
Die Leitungsschutzschalter 5SL sind erhältlich in 1-, 2-, 3-, 4- sowie in 1+N- und 3+N-poliger Ausführung sowie in weiteren Sondertypen.
Das umfangreiche Zubehör, wie z.B. Hilfsschalter, ermöglicht die vielfältige Erweiterung der Funktionen.
Einfach sicher mit den Schutzgeräten von SENTRON.
