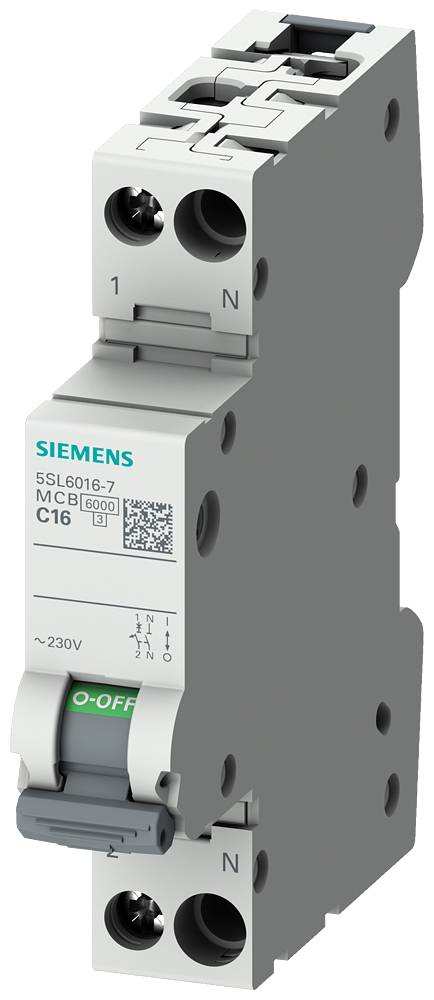

Abbildung ähnlich
1/2
Abbildung ähnlich
Siemens 5SL60137 5SL6013-7 Leitungsschutzschalter 13 A
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Leitungsschutzschalter
Polzahl
2
Auslöse-Charakteristik
C
Nennstrom - gerundet
13 A
Ausführung
Leitungsschutzschalter kompakt
Datenblatt (PDF)
Anzahl
Gesamt (CHF 40.66 / Stück)
CHF 46.38
-12 %
CHF 40.66
zzgl. gesetzl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
LEITUNGSSCHUTZSCHALTER 230V 6KA, 1+N-POLIG/1TE C13
- Leitungsschutzschalter
Technische Daten
- Anzahl der Breiten-Teilungseinheiten: 1
- Anzahl der Testzyklen / für Umweltprüfung: 6
- Anzugsdrehmoment / bei Schraubanschluss / minimal: 2 Nm
- Anzugsdrehmoment / bei Schraubanschluss / maximal: 2,5 Nm
- Ausführung des Grundtyps: 5SL60
- Befestigungsart: Hutschiene
- Eignung zum Einsatz: Wohnbau / Infrastruktur
- Einbaulage: beliebig
- Einbautiefe: 70 mm
- Isolationsspannung / bei AC: 250 V
- Isolationsspannung / bei Einphasen-Betrieb / bei AC: 250 V
- Mechanische Lebensdauer (Schaltspiele) / typisch: 10000
- Polzahl / Anmerkung: 1P+N
- Position / des Netzanschlusskabels: beliebig
- Produktausstattung / Berührungsschutz: ja
- Produkteigenschaft / halogenfrei: ja
- Produkteigenschaft / plombierbar: ja
- Produkteigenschaft / siliconfrei: ja
- Produkterweiterung / einbaubar / Zusatzeinrichtungen: ja
- Produktfunktion / mitschaltender Neutralleiter: ja
- Schaltvermögen (Icu+): 6 kA
- Schaltvermögen Strom / gemäß EN 60898: 6 kA
- Schutzart IP: IP20, mit angeschlossenen Leitern
- Umgebungstemperatur / während Betrieb / minimal: -25 °C
- Umgebungstemperatur / während Betrieb / maximal: +45 °C
- Verlustleistung / bei Bemessungswert Strom / bei AC / bei warmem Betriebszustand / je Pol: 1,6 W
- Verlustleistung / maximal: 2,41 W
- Verschmutzungsgrad: 2
- Versorgungsspannungsfrequenz: 50 Hz
- Versorgungsspannungsfrequenz / Anmerkung: 50/60 Hz
- Überspannungskategorie: III
- Betriebsspannung / minimal: 24 V
- Anschließbarer Leiterquerschnitt / eindrähtig: 0,75 mm² - 16 mm²
- Anschließbarer Leiterquerschnitt / feindrähtig / mit Aderendbearbeitung: 0,75 mm² - 10 mm²
- Anschließbarer Leiterquerschnitt / mehrdrähtig: 0,75 mm² - 16 mm²
- Ausführung
Leitungsschutzschalter kompakt
- Nennspannung (Details)
230 V/AC
- Produkt-Art
Leitungsschutzschalter
- Polzahl
2
- Betriebs-Klasse
3
- Auslöse-Charakteristik
C
- RoHS-konform
Ja
- Nennstrom - gerundet
13 A
- Nennstrom
13 A

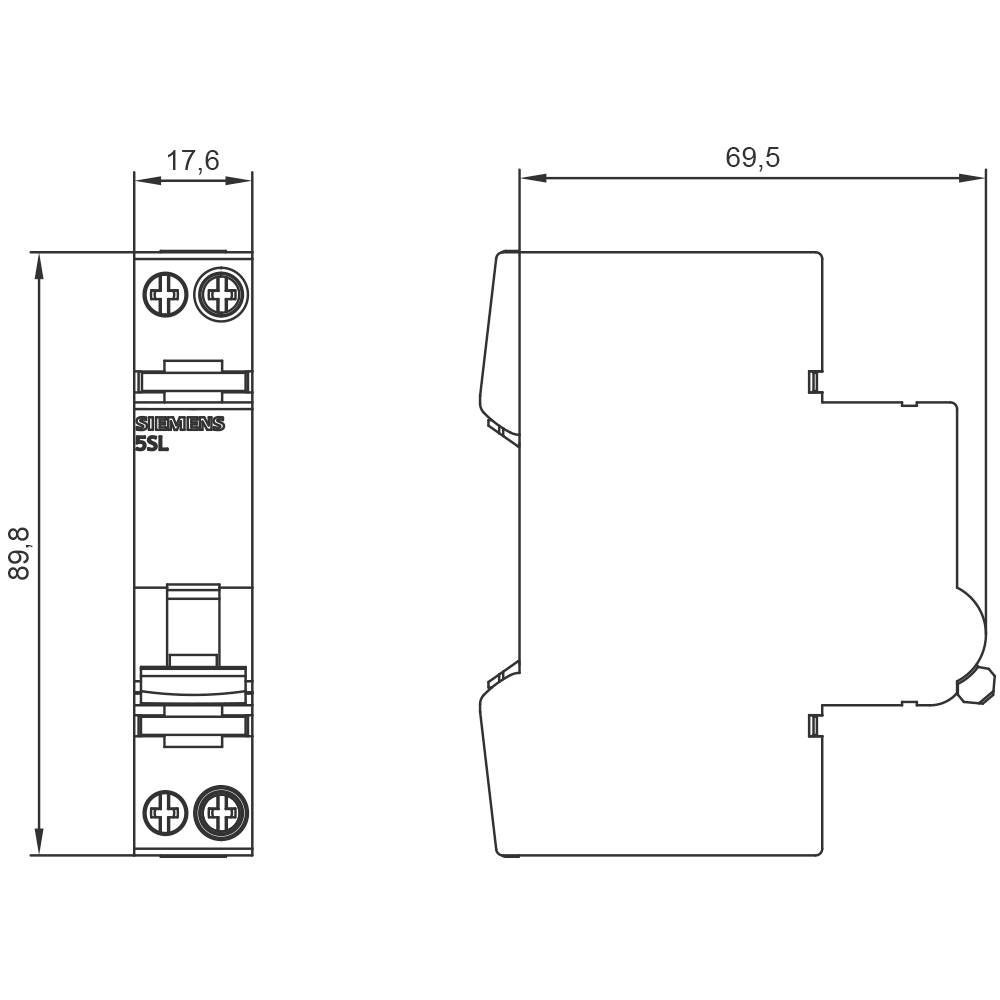

- Abm.
(B x H x T) 18 x 90 x 76 mm
- Inhalt
1 St.
- Betriebsspannung (Details)
250 V/AC
- Breite
18 mm
- Höhe
90 mm
- Tiefe
76 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2757688 Siemens 5SL60137 5SL6013-7 Leitungsschutzschalter 13 A
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2757688 Siemens 5SL60137 5SL6013-7 Leitungsschutzschalter 13 A
Beschreibung
LEITUNGSSCHUTZSCHALTER 230V 6KA, 1+N-POLIG/1TE C13 Leitungsschutzschalter SENTRON 5SL für den sicheren Kurzschluss- und Überlastschutz für Standardanwendungen im Wohn- und Zweckbau.
Werkzeuglose Montage und Demontage des Geräts. Einfache Verdrahtung der Einspeisung durch die hinten liegende Sammelschiene.
Die Leitungsschutzschalter 5SL sind erhältlich in 1-, 2-, 3-, 4- sowie in 1+N- und 3+N-poliger Ausführung sowie in weiteren Sondertypen.
Das umfangreiche Zubehör, wie z.B. Hilfsschalter, ermöglicht die vielfältige Erweiterung der Funktionen.
Einfach sicher mit den Schutzgeräten von SENTRON.
Werkzeuglose Montage und Demontage des Geräts. Einfache Verdrahtung der Einspeisung durch die hinten liegende Sammelschiene.
Die Leitungsschutzschalter 5SL sind erhältlich in 1-, 2-, 3-, 4- sowie in 1+N- und 3+N-poliger Ausführung sowie in weiteren Sondertypen.
Das umfangreiche Zubehör, wie z.B. Hilfsschalter, ermöglicht die vielfältige Erweiterung der Funktionen.
Einfach sicher mit den Schutzgeräten von SENTRON.
Ausführung
- Allgemein:
- Eingangsstrom: 13 A
- Eingangsspannung: 230 V
- Eingangsfrequenz: 50/60 Hz
- Schutzschaltertyp: Miniatur-Leistungsschalter
- Typ Auslösekurve: Typ C
- Schaltleistung: 6000 A
- Breite: 18 mm
- Tiefe: 76 mm
- Höhe: 90 mm
- Menge pro Packung: 1 Stück(e)
- Ursprungsland: Rumänien
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
