Name: Siemens 3RT2036-3KB40 Leistungsschütz 3 Schließer 22 kW 690 V/AC mit Varistor Passend für Marke (Relais): Siemens Piece
Brand: Siemens
SKU: 1745549
Availability: BackOrder

'Abbildung eines dunkelgrauen Siemens Schützes mit verschiedenen Anschlussklemmen und Beschriftungen.'

Ein elektrischer Schaltschrank neben einem Fenster, das von Regentropfen bedeckt ist. Dahinter ist unscharf eine Maschine sichtbar.

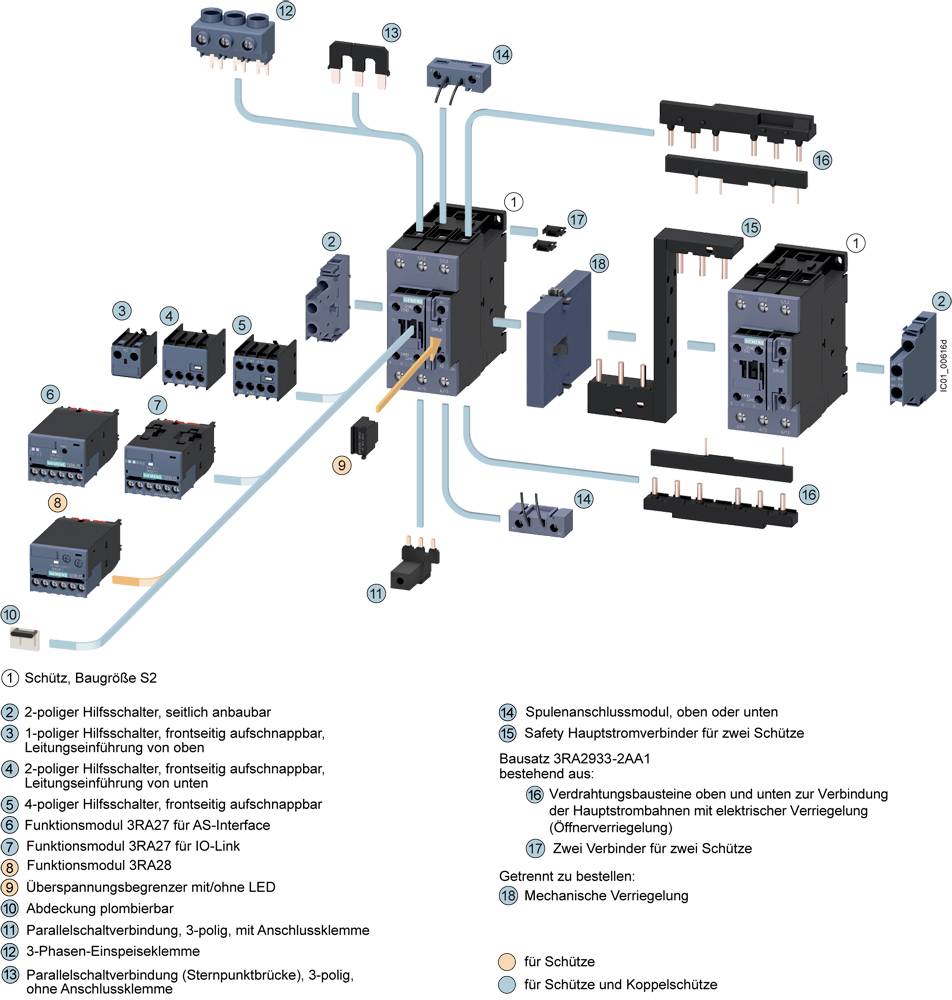

'Schütz, Baugröße S2' Anleitung. Detaillierte Komponentenbeschreibung mit Montageinformationen. Darstellung elektrischer Anschlüsse und Zubehör.

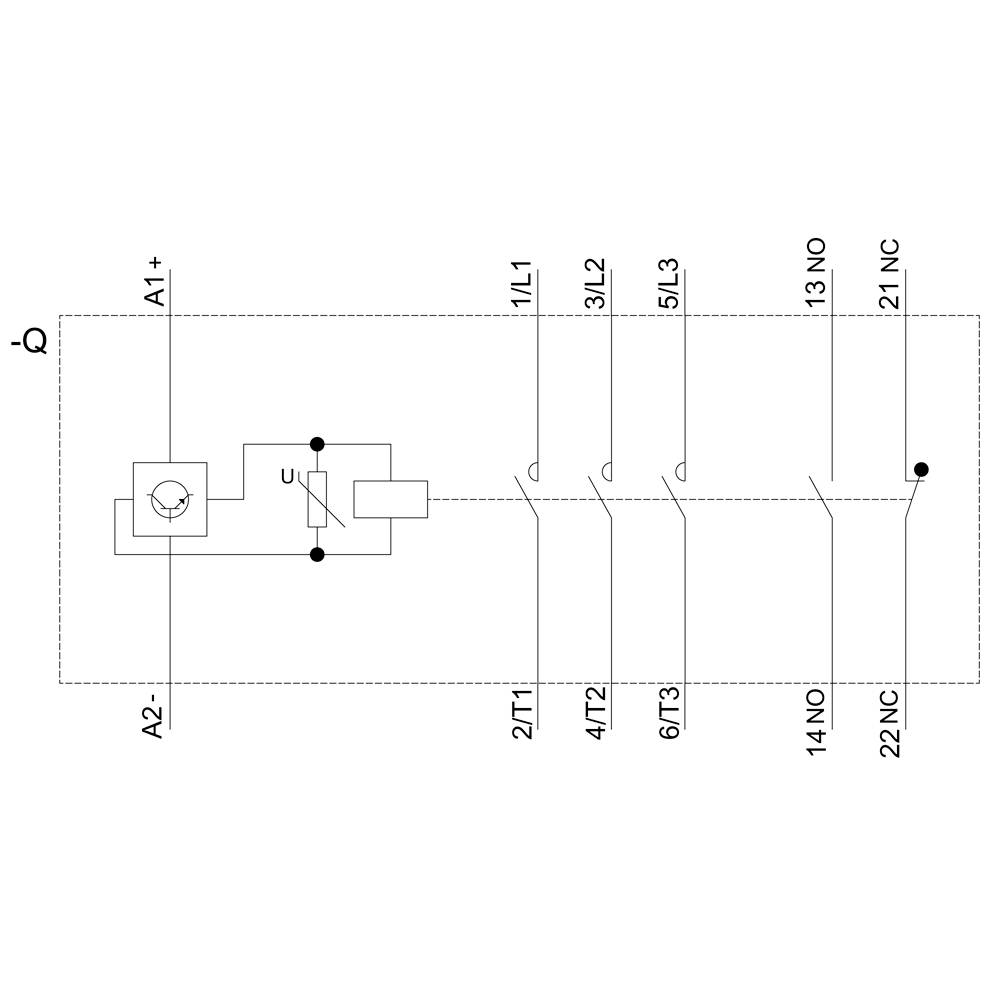

Ein einfaches Schaltbild einer elektrischen Schaltung mit Anschlussklemmen und Schaltkontakten. Hauptbestandteile einschließlich 'A1+', 'A2-', 'U', '1L1', '3L2', '5L3', '13 NO', '21 NC'.

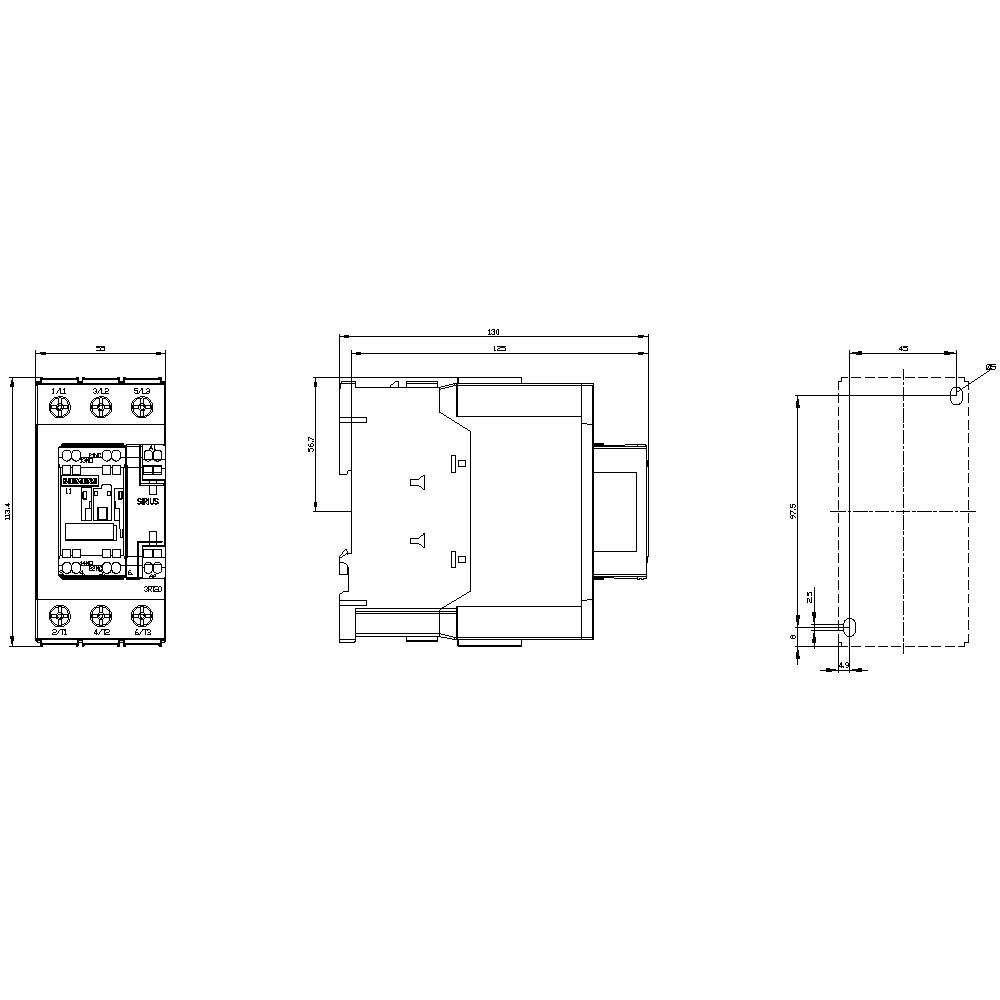

'Technische Zeichnung eines elektrischen Geräts mit Front-, Seiten- und Oberansicht. Maße in Millimetern angegeben.'

1/5

Abbildung ähnlich

Produkt-Art

Leistungsschütz

Polzahl

3polig

Nennspannung

690 V/AC

Leistung

22 kW

Anschluss

Schrauben

Datenblatt (PDF)

Lieferung Fr., 4. Dez.

Anzahl

Stück

Gesamt (CHF 387.95 / Stück)

CHF 387.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 40.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Koppelschütz,AC-3e,50A/22kW/400V,3-polig,DC24V,1S+1Ö,Schraubanschluss/Federzuganschluss

Anzahl der Hilfskontakte als Schließer: 1
Bemessungsbetriebsleistung bei AC-3, 400 V: 22 kW
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Schließer als Hauptkontakte: 3
Höhe: 114 mm
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 70 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 51 A
Anschlussart Hauptstromkreis: Schraubanschluss
Bemessungsbetriebsleistung NEMA: 40 kW
Spannungsart zur Betätigung: DC

Technische Daten

Spannungsart: DC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 50 mm²
Leiterquerschnitt feindrähtig: 35 mm²

Verpackungsart: Piece

Produkt-Art: Leistungsschütz

Typ: 3RT2036-3KB40

Baugröße: S2

Polzahl: 3polig

Kontaktart: 3 Schließer

Nennspannung: 690 V/AC

Steuerspannung (max.): 24 V/DC

Steuerspannungs-Bereich: 24 V/DC (max)

Schaltspannung (max.): 690 V/AC

Dauerstrom (max.): 51 A

: 22 kW

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Besonderheiten: mit Varistor

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Schrauben

Mechanische Lebensdauer: 10000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 55 mm

Höhe: 114 mm

Tiefe: 130 mm

Abm.: (B x H x T) 55 x 114 x 130 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 22 kW

: 3

: 1

: 1

: 51 A

: 70 A

: 24-24 V

: Schraubanschluss

: DC

: 41 A

: 29.42

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Leistung

Verpackungsart

Siemens 3RT2035-1AB00 Leistungsschütz 3 Schließer 18.5 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1746877

Lieferung Fr., 4. Dez.

Conrad Electronic

18.5 kW

Piece

Stück

Min.: 1

Vielfache: 1

CHF 143.95^*

Siemens 3RT2035-1AB00-1AA0 Leistungsschütz 3 Schließer 18.5 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1704997

Lieferung Fr., 27. Nov.

Conrad Electronic

18.5 kW

Piece

Stück

Min.: 1

Vielfache: 1

CHF 167.95^*

Siemens 3RT2035-1AB04 Leistungsschütz 3 Schließer 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1746878

Lieferung Fr., 27. Nov.

Conrad Electronic

Piece

Stück

Min.: 1

Vielfache: 1

CHF 157.95^*

Siemens 3RT2035-1AC10 Leistungsschütz 3 Schließer 690 V/AC Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1704998

Lieferung Fr., 27. Nov.

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 149.95^*

Siemens 3RT2035-1AC20 Leistungsschütz 3 Schließer 18.5 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1746879

Lieferung Fr., 4. Dez.

Conrad Electronic

18.5 kW

Piece

Stück

Min.: 1

Vielfache: 1

CHF 143.95^*

Siemens 3RT2035-1AC24 Leistungsschütz 3 Schließer 18.5 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1746880

Lieferung Fr., 27. Nov.

Conrad Electronic

18.5 kW

Stück

Min.: 1

Vielfache: 1

CHF 157.95^*

Siemens 3RT2035-1AD00 Leistungsschütz 3 Schließer 18.5 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1749096

Lieferung Fr., 27. Nov.

Conrad Electronic

18.5 kW

Piece

Stück

Min.: 1

Vielfache: 1

CHF 149.95^*

Siemens 3RT2035-1AD04 Leistungsschütz 3 Schließer 18.5 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1746881

Lieferung Fr., 27. Nov.

Conrad Electronic

18.5 kW

Piece

Stück

Min.: 1

Vielfache: 1

CHF 167.95^*

Siemens 3RT2035-1AF00 Leistungsschütz 3 Schließer 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1746882

Lieferung Fr., 4. Dez.

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 143.95^*

Siemens 3RT2035-1AF04 Leistungsschütz 3 Schließer 18.5 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1746883

Lieferung Fr., 27. Nov.

Conrad Electronic

18.5 kW

Piece

Stück

Min.: 1

Vielfache: 1

CHF 157.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1745549 Siemens 3RT2036-3KB40 Leistungsschütz 3 Schließer 22 kW 690 V/AC mit Varistor Passend für Marke (Relais): Siemens Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1745549 Siemens 3RT2036-3KB40 Leistungsschütz 3 Schließer 22 kW 690 V/AC mit Varistor Passend für Marke (Relais): Siemens Piece

Beschreibung

Leistungsschütz, AC-3e/AC-3, 51 A, 22 kW / 400 V, 3-polig, DC 24 V, 0,8-1,2* US, mit integriertem Varistor, Hilfskontakte: 1 S + 1 Ö, Hauptstromkreis: Schraubanschluss, Steuer- und Hilfstromkreis: Federzuganschluss, Baugröße: S2, geeignet für SPS-Ausgänge Koppelschütz SIRIUS 3RT2 zum Schalten von Motoren und von Hilfs- und Steuerstromkreisen, speziell ausgelegt zum direkten Anschluss an elektronische Steuerungen.
Die Schütze 3RT2 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT2 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.
Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
