Siemens 3RA28322DH10 3RA2832-2DH10 Zeitrelais Multifunktional 1 St. Zeitbereich: 0.05 - 100 s 1 Wechsler Piece

Elektrisches Gerät von Siemens mit Bezeichnung '3RA2832', schwarze Vorderseite mit Anschlüssen und zwei Drehknöpfen, geeignet für industrielle Anwendungen.

Abbildung ähnlich

Ein geöffneter Schaltschrank mit diversen elektronischen Komponenten und Kabeln, geordnet auf mehreren Ebenen innerhalb der Metallstruktur.

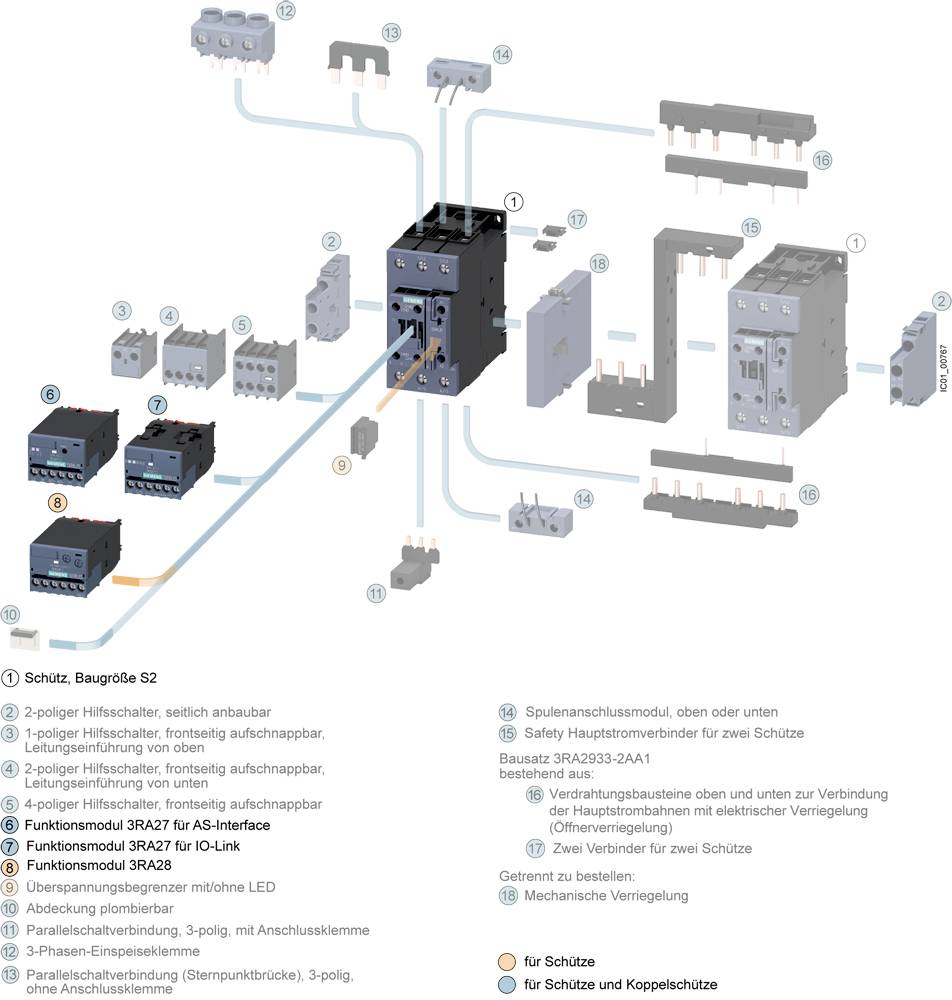

'Schütz, Baugröße S2': Darstellung verschiedener elektrischer Funktionseinheiten und Modulen eines Schützesystems mit Anschlussoptionen und Funktionsbeschreibung.

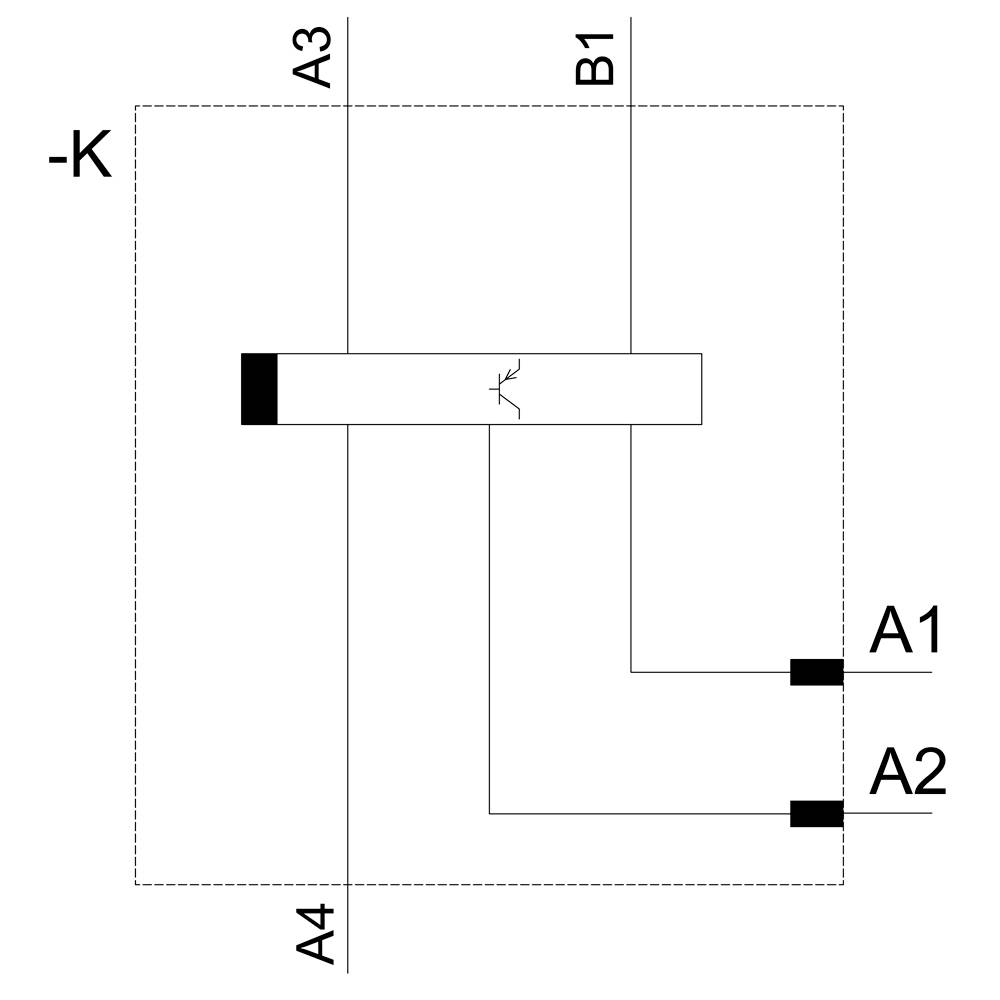

Elektroschaltplan mit Knoten 'K', Leitungen A1, A2, A3, A4 und B1, zeigt Verbindung und Anordnung der Schaltkreise.

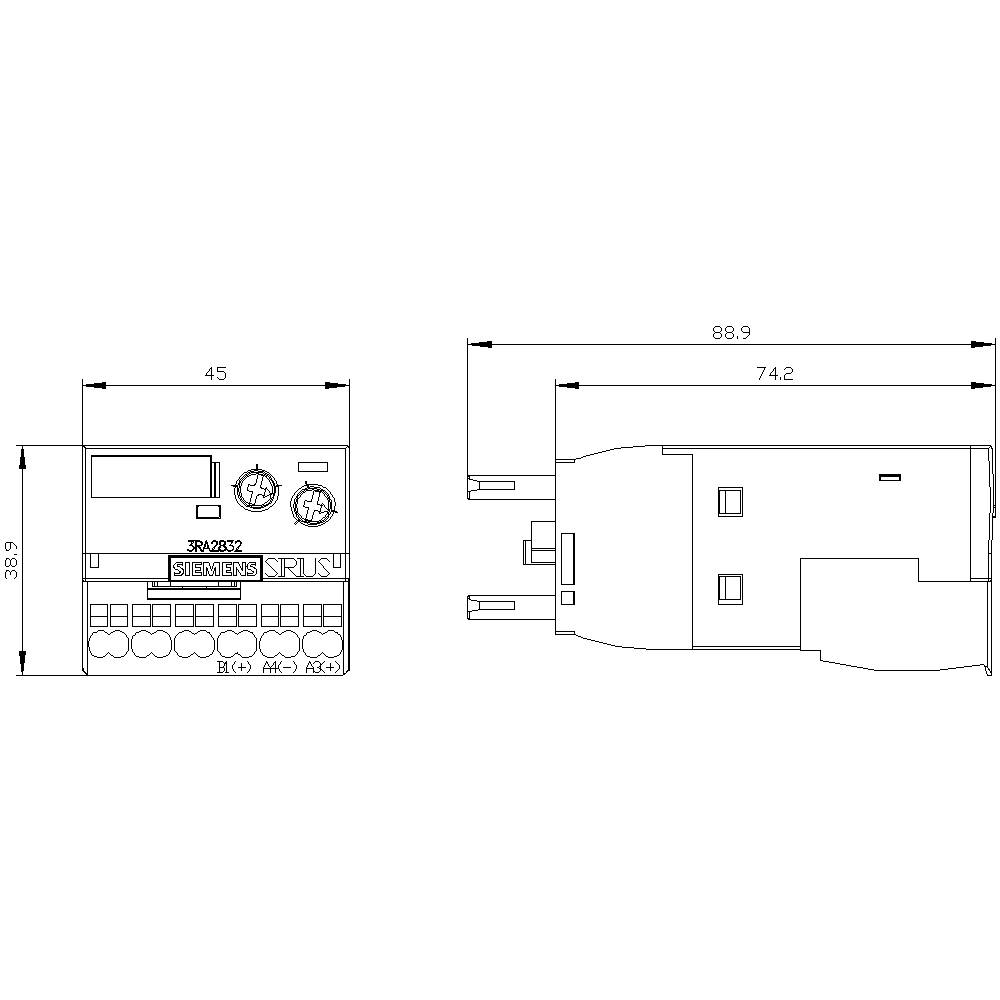

Technische Zeichnung eines elektronischen Geräts mit Maßen: Breite 45 mm, Tiefe 88,9 mm, Höhe 38,3 mm, Tiefe der Seite 74,2 mm.

1/5

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Zeitrelais

Ausführung

Multifunktional

Funktionen

Rückfallverzögerung mit Steuereingang

Betriebsspannung min.

90 V

Datenblatt (PDF)

Lieferung Mo., 2. Nov.

Anzahl

Stück

Gesamt (CHF 90.61 / Stück)

CHF 90.61

zzgl. MwSt.

nur CHF 9.29

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Verpackungsart: Piece

Produkt-Art: Zeitrelais

Typ: 3RA2832-2DH10

Ausführung: Multifunktional

Anschluss: Federzuganschluss

Funktionen: Rückfallverzögerung mit Steuereingang

Betriebsspannung min.: 90 V

Betriebsspannung max.: 240 V

Betriebsspannungsbereich: 90 - 240 V

Kontaktart: 1 Wechsler

Zeitbereich (min.): 0.05 s

Zeitbereich (max.): 100 s

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

: IP20

Elektrische Lebensdauer: 10000000

Mechanische Lebensdauer: 100000000

Breite: 45 mm

Höhe: 38 mm

Tiefe: 74 mm

Abm.: (B x H x T) 45 x 38 x 74 mm

Inhalt: 1 St.

RoHS-konform: Ja

: elektronisch

: 0

: 1

: 0

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1746561 Siemens 3RA28322DH10 3RA2832-2DH10 Zeitrelais Multifunktional 1 St. Zeitbereich: 0.05 - 100 s 1 Wechsler Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1746561 Siemens 3RA28322DH10 3RA2832-2DH10 Zeitrelais Multifunktional 1 St. Zeitbereich: 0.05 - 100 s 1 Wechsler Piece

Beschreibung

Elektronisches Zeitrelais, rückfallverzögert, mit Steuersignal und Halbleiterausgang, Zeitbereich 0,05-100 s, AC/DC 90-240 V, 50/60 Hz, Varistor zur Bedämpfung der Schützspulen integriert, Federzuganschluss, frontseitig aufschnappbar auf Schütze 3RT203 / 3RT204 Funktionsmodul SIRIUS 3RA28 für Direktstart zum Anbau an Schütze 3RT2 und Hilfsschütze 3RH2 für zeitverzögerte Schaltvorgänge in Steuer-, Anlass-, Schutz- und Regelschaltungen, z.B. kaskadierten Motoranlauf oder Lüfternachlaufsteuerung.
Das einfache und werkzeuglose Aufstecken ermöglicht die Realisierung steuerungsunabhängiger Zeitfunktionen ohne zusätzliche Verdrahtung. Dadurch vermeiden Sie Verdrahtungsfehler und reduzieren Prüfkosten. Durch den frontseitigen Anbau an die Geräte sparen Sie Platz auf derHutschiene. Eine additive Schutzbeschaltung ist nicht erforderlich. Die Geräte sind dank internationaler Approbationen (z.B. IEC, CCC, UL/CSA) weltweit einsetzbar.
Die Funktionsmodule sind für Schütze 3RT2 und Hilfsschalter 3RH2 in Baugröße S00 bis S3 erhältlich. Lieferbar mit flexiblem Weitspannungsbereich AC/DC 24-240 V, wählbaren Ausgängen 1 S + 1 Ö oder 1 W und in Schraub- oder Federzuganschlusstechnik.
Für die Funktionsmodule stehen Verdrahtungsbausätze sowie eine plombierbare Abdeckung zur Verfügung.
SIRIUS Relais - ein Programm für alle Fälle.
