Name: Siemens 3RP25761NW30 3RP2576-1NW30 Zeitrelais Multifunktional 1 St. Zeitbereich: 3 - 60 s 2 Schließer
Brand: Siemens
SKU: 1746053
Availability: BackOrder

Industrieschalter von Siemens aus der SIRIUS-Serie, grau, rechteckig, mit Display und Drehknopf.

Ein Schaltschrank mit diversen elektrischen Komponenten und Verkabelungen. Oben zeigt eine Ampel den Status grün an.

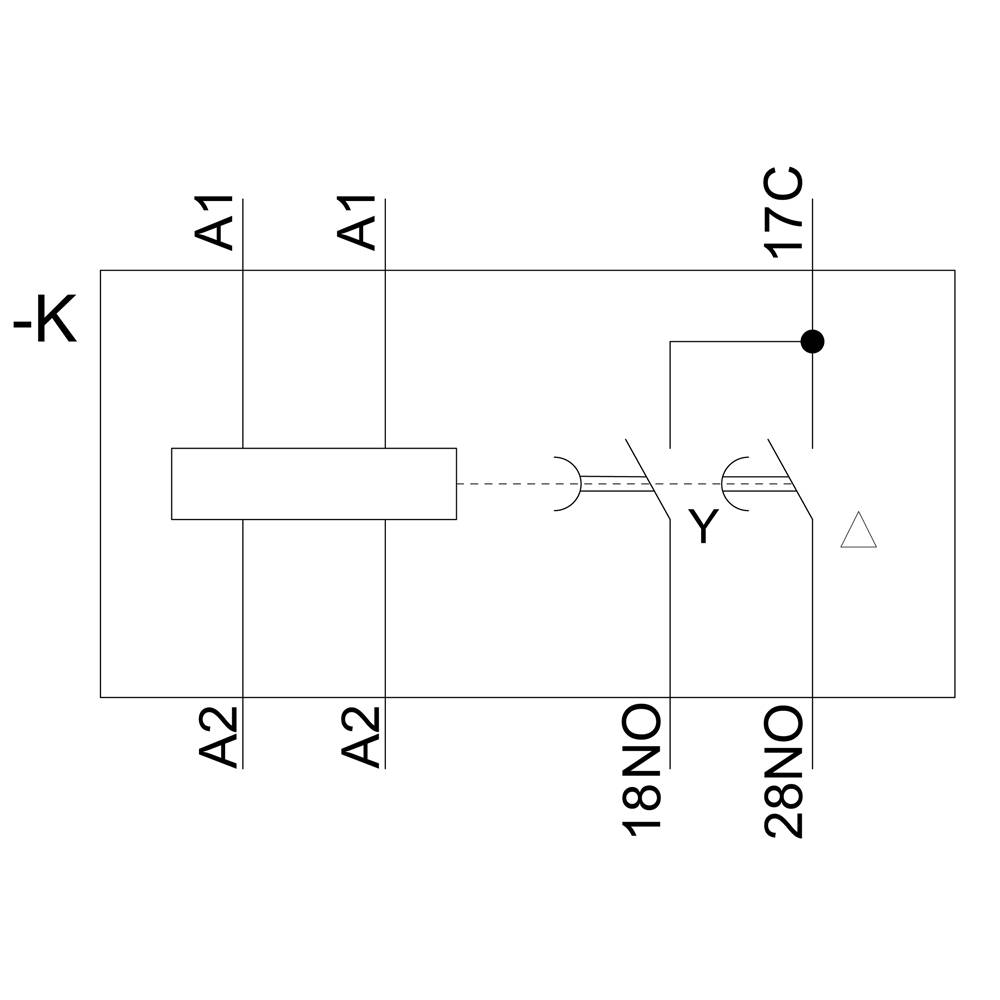

Schaltplan eines Relais mit Spulenanschlüssen A1 und A2, und Kontakten 17C, 18NO, 28NO. Zeigt Stromfluss und Schaltzustand.

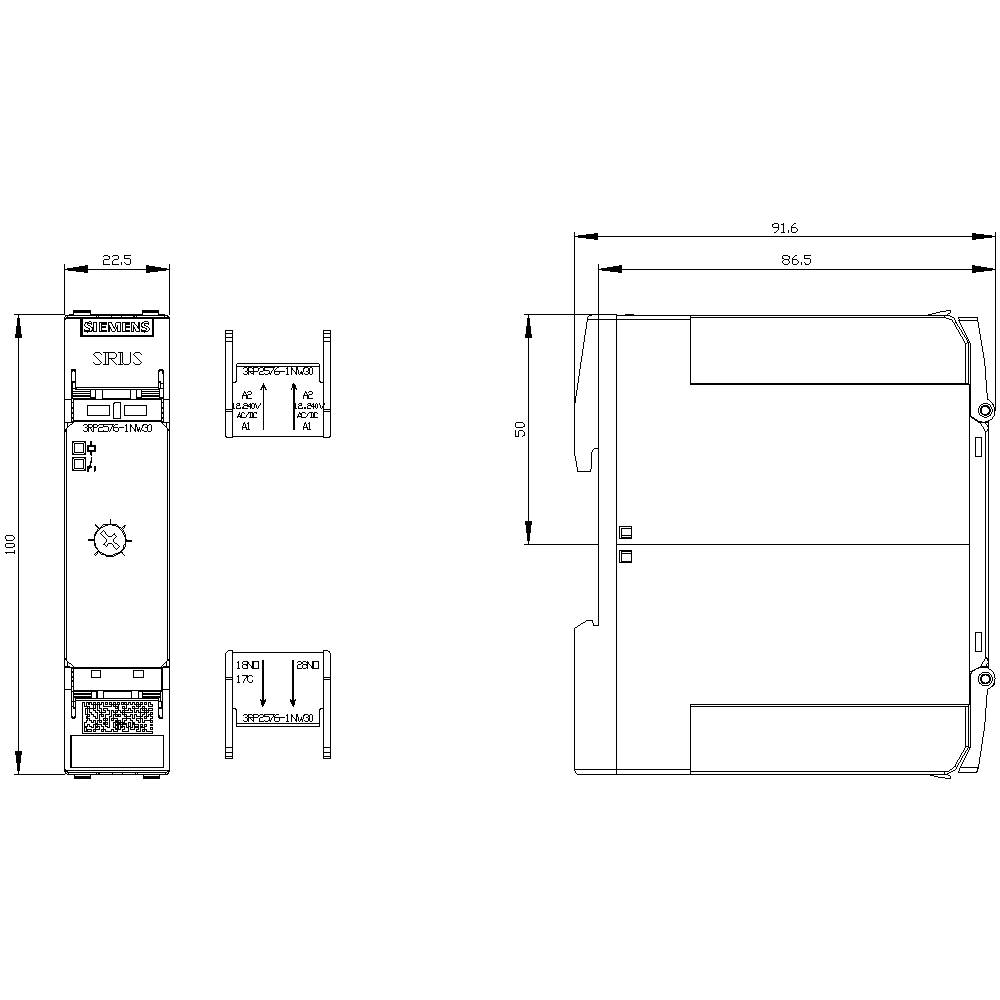

Technische Zeichnung eines Schaltgeräts, zeigt Maße und Anschlüsse. Links Vorderansicht, rechts Seitenansicht mit spezifischen Abmessungen.

1/4

Abbildung ähnlich

Produkt-Art

Zeitrelais

Ausführung

Multifunktional

Funktionen

Stern-Dreieck-Zeitrelais

Betriebsspannung min.

12 V

Betriebsspannung max.

240 V

Datenblatt (PDF)

Lieferung Di., 10. Nov.

Anzahl

Stück

Gesamt (CHF 93.95 / Stück)

CHF 93.95

inkl. MwSt.

nur CHF 10.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Zeitrelais, Stern-Dreieck, 1S verzögert, 1S unverzögert, 1 Zeitbereich 3-60s

Schraubanschluss, Komplettgerät mit Sockel: ja, Geeignet für Hutschienenmontage: ja, Geeignet für Frontmontage: nein, Aufsteckbar auf Schütz: nein, Funktion ansprechverzögert: nein, Funktion rückfallverzögert: nein, Funktion einschaltwischend: nein, Funktion ausschaltwischend: nein, Funktion Stern/Dreieck: ja, Funktion Impulsformend: nein

Technische Daten

Ausführung des elektrischen Anschlusses: SchraubanschlussKomplettgerät mit Sockel: jaGeeignet für Hutschienenmontage: jaGeeignet für Frontmontage: neinAufsteckbar auf Schütz: neinFunktion ansprechverzögert: neinFunktion rückfallverzögert: neinFunktion einschaltwischend: neinFunktion ausschaltwischend: neinFunktion Stern/Dreieck: jaFunktion Impulsformend: neinFunktion blinkend mit Pause beginnend, Festzeit: neinFunktion blinkend mit Impuls beginnend, Festzeit: neinFunktion taktend mit Pause beginnend, variabel: neinFunktion taktend mit Impuls beginnend, variabel: neinZeitbereich: 3..60 sFernbedienung möglich: neinGeeignet als Fernbedienung: neinBemessungssteuerspeisespannung Us bei AC 50 Hz: 12..240 VBemessungssteuerspeisespannung Us bei AC 60 Hz: 12..240 VBemessungssteuerspeisespannung Us bei DC: 12..240 VSpannungsart zur Betätigung: AC/DCAnzahl der Ausgänge, unverzögert, Schließer: 1Anzahl der Ausgänge, verzögert, Schließer: 1Ausgänge, umschaltbar verzögert/unverzögert: neinMit Halbleiterausgang: neinBreite: 22,5 mmHöhe: 100 mmTiefe: 90 mmVerpackungseinheit: 1 StückMaße (cm): 109 × 36 × 126Bruttogewicht: 0,154 kg, Nettogewicht: 0,154 kgECLASS 7: Zeitrelais (27371605)

Produkt-Art: Zeitrelais

Typ: 3RP2576-1NW30

Ausführung: Multifunktional

Funktionen: Stern-Dreieck-Zeitrelais

Betriebsspannung min.: 12 V

Betriebsspannung max.: 240 V

Betriebsspannungsbereich: 12 - 240 V

Kontaktart: 2 Schließer

Zeitbereich (min.): 3 s

Zeitbereich (max.): 60 s

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

: IP20

Elektrische Lebensdauer: 100000

Mechanische Lebensdauer: 10000000

Breite: 22.5 mm

Höhe: 100 mm

Tiefe: 90 mm

Abm.: (B x H x T) 22.5 x 100 x 90 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 22.5

: 100 mm

: 90 mm

: FALSE

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: FALSE

: Schraubanschluss

: 12-240 V

: 12-240 V

: 12-240 V

: 0

: 1

: 0

: 0

: 1

: 0

: FALSE

: FALSE

: TRUE

: AC/DC

UKCA: Ja
