Siemens 3RH2122-2AV00 Hilfsschütz Passend für Marke (Relais): Siemens Single 1 St.

Ein Siemens SIRIUS Schütz, ein elektrisches Schaltgerät, zur Steuerung von Maschinen und Motoren, gezeigt in einer perspektivischen Ansicht.

Abbildung ähnlich

Ein geöffneter Schaltschrank mit verschiedenen Steuerungskomponenten und Verkabelungen, die auf mehreren Ebenen angeordnet sind.

'Diagramm zeigt Hilfsschütze mit Zubehör. Funktionseinheit, Anschlussklemmen und Bauteile wie Lasttrennadapter und LED-Module.'

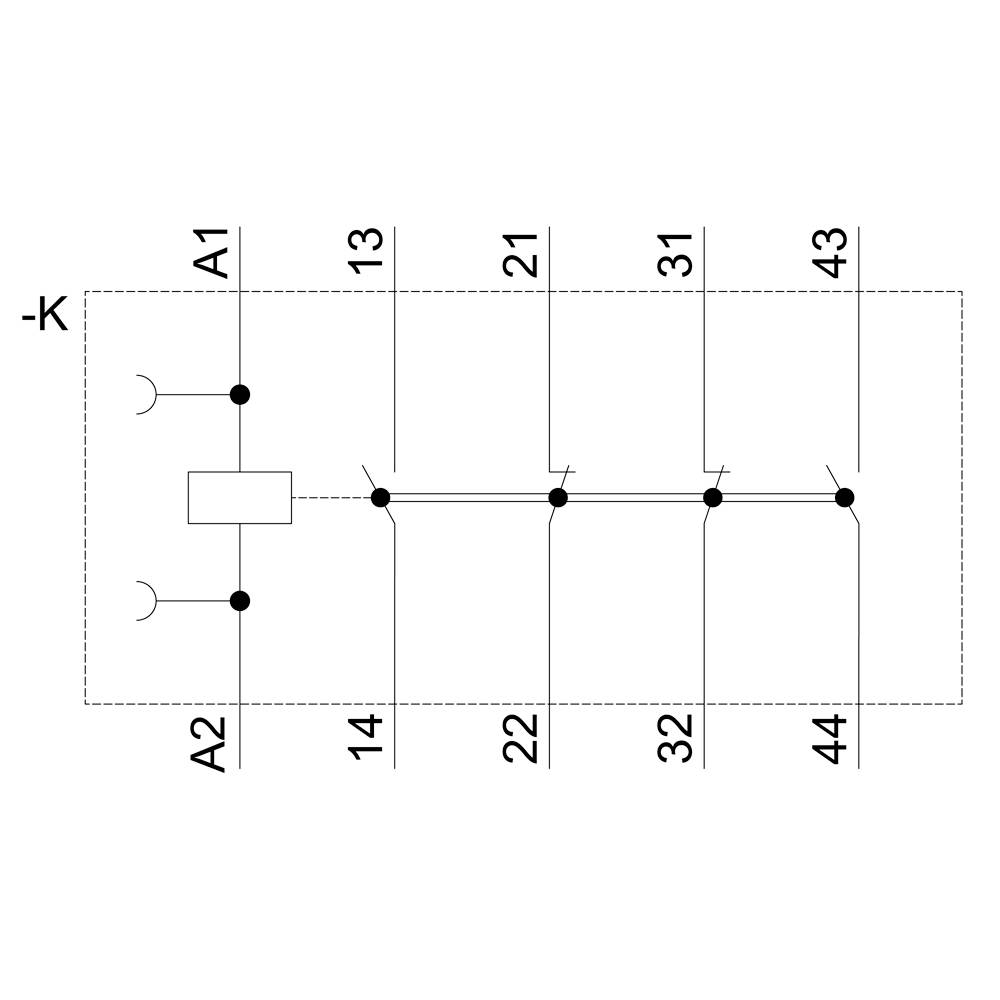

Diagramm eines elektrischen Schaltplans mit einer Reihe von Schaltpunkten. Zeigt Abzweigungen von Knoten A1 bis A2 und 13 bis 44.

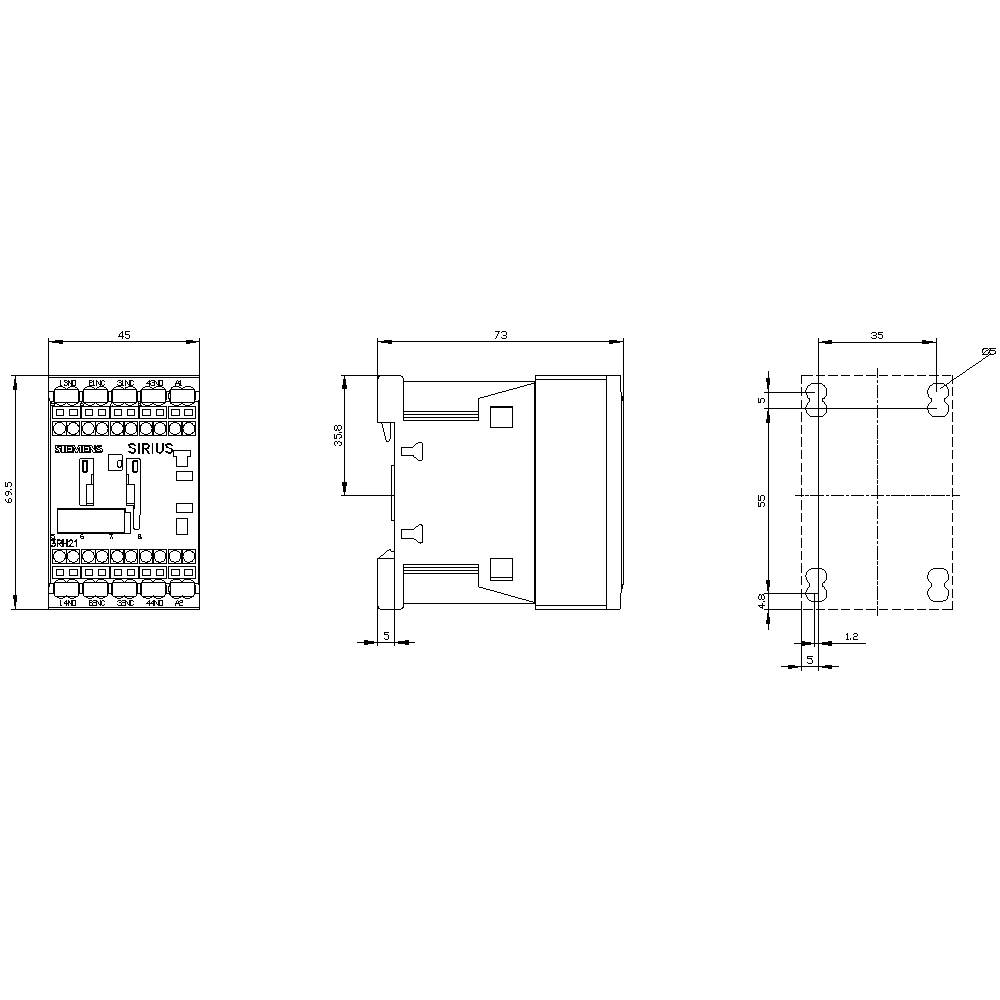

Technische Zeichnung eines Geräts mit drei Ansichten: Vorderansicht zeigt Schaltkreise; Seitenansicht und Draufsicht zeigen Maße.

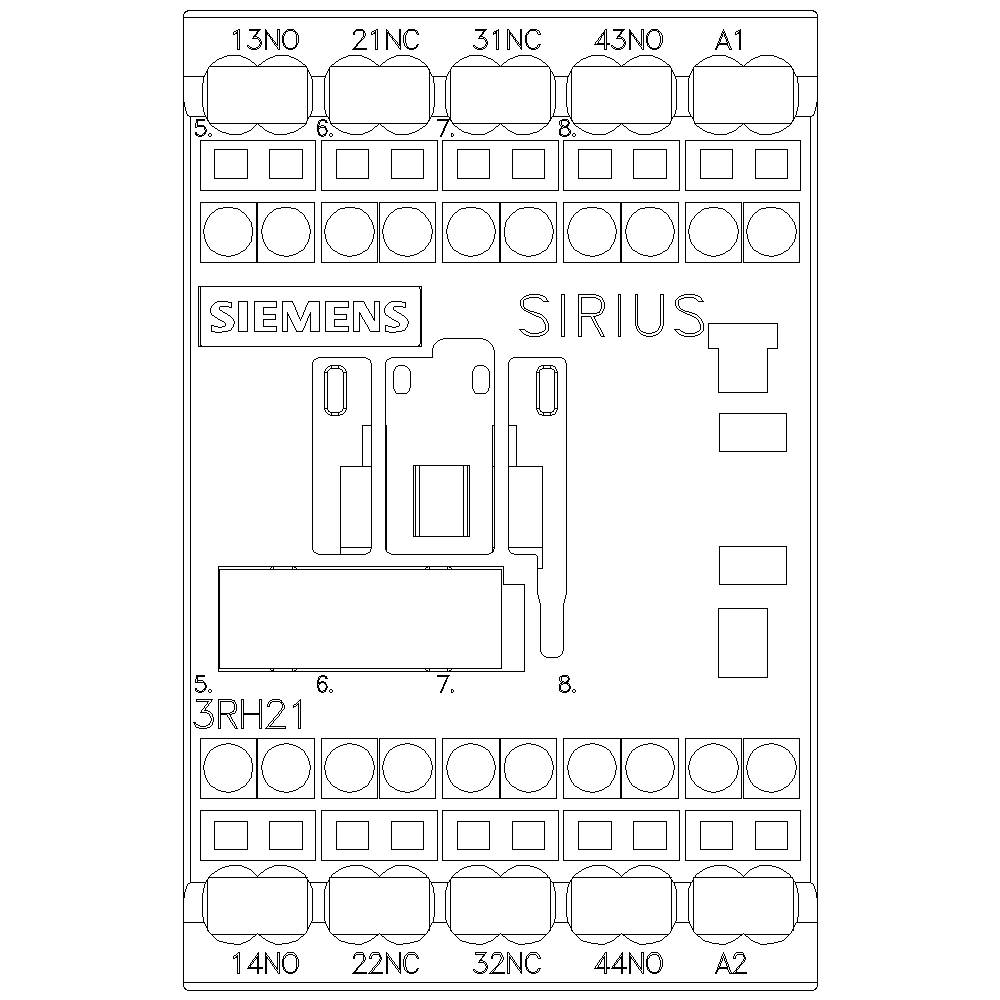

Schaltplan einer Siemens SIRIUS Relaisbaugruppe, zeigt Kontakte und Anschlussnummern. Oben: 13NO bis 43NC, unten: 14NO bis 44NO.

1/6

Abbildung ähnlich

Produkt-Art

Hilfsschütz

Polzahl

4polig

Anschluss

Federzuganschluss

Verpackungsart

Single

Typ

3RH2122-2AV00

Datenblatt (PDF)

Lieferung Mi., 21. Okt.

Anzahl

Stück

Gesamt (CHF 53.61 / Stück)

CHF 53.61

zzgl. MwSt.

nur CHF 7.43

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Hilfsschütz, 2S+2Ö, AC 400V/50Hz, S00, Federzuganschluss

AC-Hilfsschütz,AC-Schütz,Hilfsschütz,Industrieschütz,Koppel-Hilfsschütz,Relais,Schütz,Steuerschütz

Technische Daten

Spannungsart: AC

Verpackungsart: Single

Produkt-Art: Hilfsschütz

Typ: 3RH2122-2AV00

Baugröße: S00

Polzahl: 4polig

Hilfskontaktart: 2 Schließer
2 Öffner

Steuerspannung (max.): 400 V/AC

Steuerspannungs-Bereich: 400 V/AC (max)

Passend für Marke: Siemens

Passend für Serie: Siemens Bauform S00

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Federzuganschluss

Mechanische Lebensdauer: 30000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 70 mm

Tiefe: 73 mm

Abm.: (B x H x T) 45 x 70 x 73 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 2

: 2

: 3 A

: Federzuganschluss

: AC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1702375 Siemens 3RH2122-2AV00 Hilfsschütz Passend für Marke (Relais): Siemens Single 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1702375 Siemens 3RH2122-2AV00 Hilfsschütz Passend für Marke (Relais): Siemens Single 1 St.

Beschreibung

Hilfsschütz, 2 S + 2 Ö, AC 400 V, 50 / 60 Hz, Baugröße S00, Federzuganschluss Hilfsschütz SIRIUS 3RH2 zum Schalten der Steuersignale im Steuerstromkreis.
Die Hilfsschütze SIRIUS 3RH2 haben normgerechte Anschlussbezeichnungen und eine zuverlässige und zeitsparende Anschlusstechnik. Durch Ausgangsvervielfältigung ist das gleichzeitige Schalten mehrerer Hilfsstromkreise möglich. Alle Kontakte sind mit Zwangsführung für Safety-Anwendungen auch als SUVA-Varianten erhältlich. Die Hilfsschütze sind klimafest, verfügen über eine hohe Kontaktzuverlässigkeit und sind für den weltweiten Einsatz durch entsprechende Zulassungen geeignet (z.B. IEC und UL/CSA).
Sie sind in AC- oder DC-Betätigung erhältlich und stehen mit Schraub- oder Federzugtechnik zur Verfügung. Die Grundausführung der Hilfsschütze ist 4-polig und lässt sich durch aufschnappbare Hilfsschalter bis auf 8 Pole erweitern.
Das umfangreiche Zubehör der Schütze 3RT2 für die Baugrößen S00 bis S3 kann auch für die Hilfsschütze 3RH2 verwendet werden.
Die Hilfsschütze 3RH2 lösen die bewährte Baureihe 3RH1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Hilfsschütz 2S+SÖ 400VAC 50/60Hz 3RH2122-2AV00, Verpackungseinheit: 1 Stk., EAN: 4011209896352
