Siemens 3RH1921-2EE02 Hilfsschalter 2 Öffner Passend für Marke (Relais): Siemens Piece 1 St.

Ein elektronisches Bauteil in rechteckiger Form mit mehreren Anschlussklemmen an einer Seite, wahrscheinlich für Schaltschrankmontage geeignet.

Abbildung ähnlich

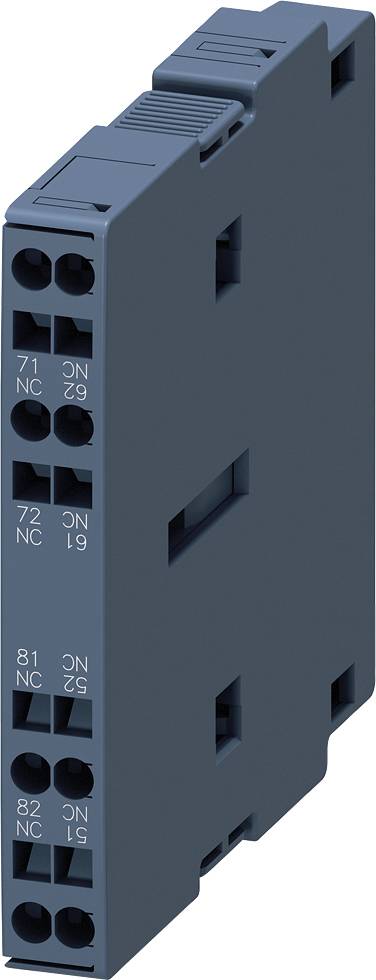

Ein blaues, rechteckiges elektronisches Modul mit Anschlussklemmen auf einer Seite. Es besitzt seitliche Belüftungsschlitze.

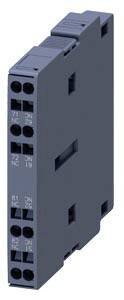

Ein graues elektrisches Relaismodul mit mehreren seitlichen Anschlussklemmen zur Steuerung und Schaltung in elektronischen Schaltungen.

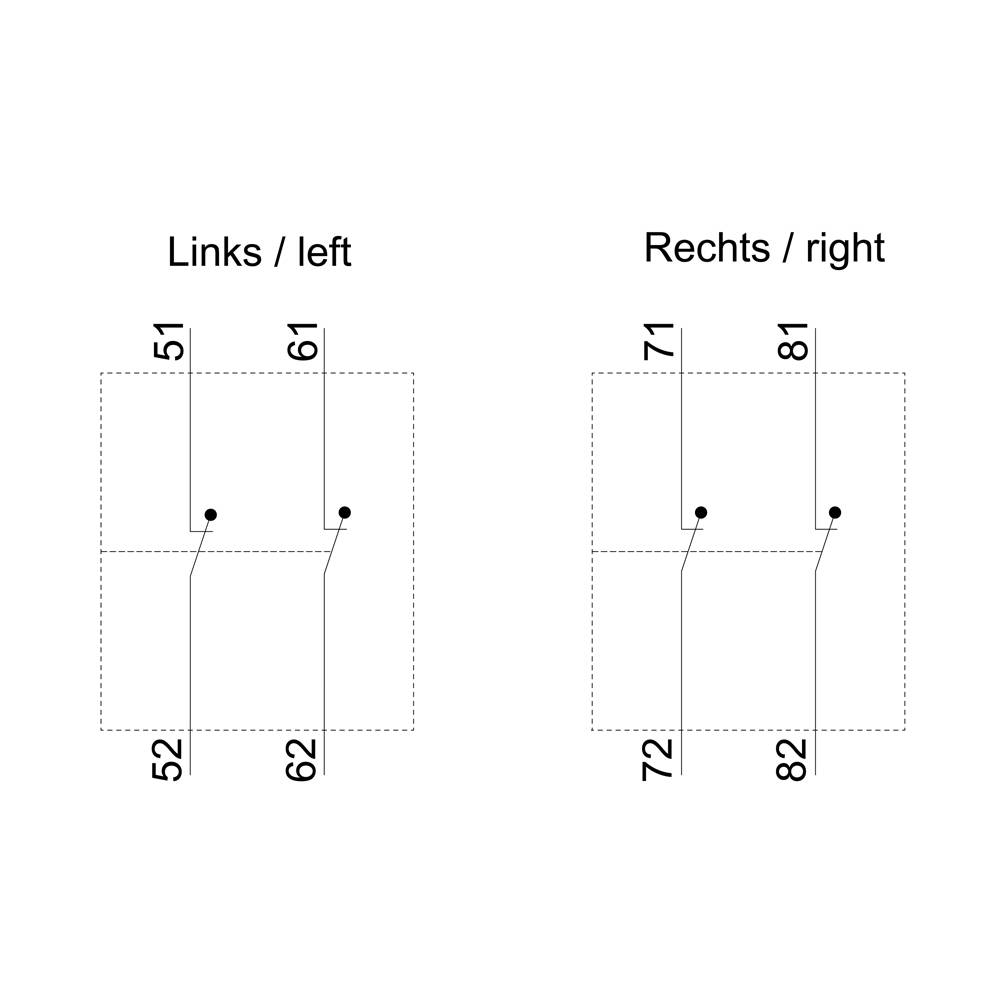

Diagramm zeigt zwei Schaltungen, links und rechts. Links: Kontakt 51 zu 52, 61 zu 62. Rechts: Kontakt 71 zu 72, 81 zu 82.

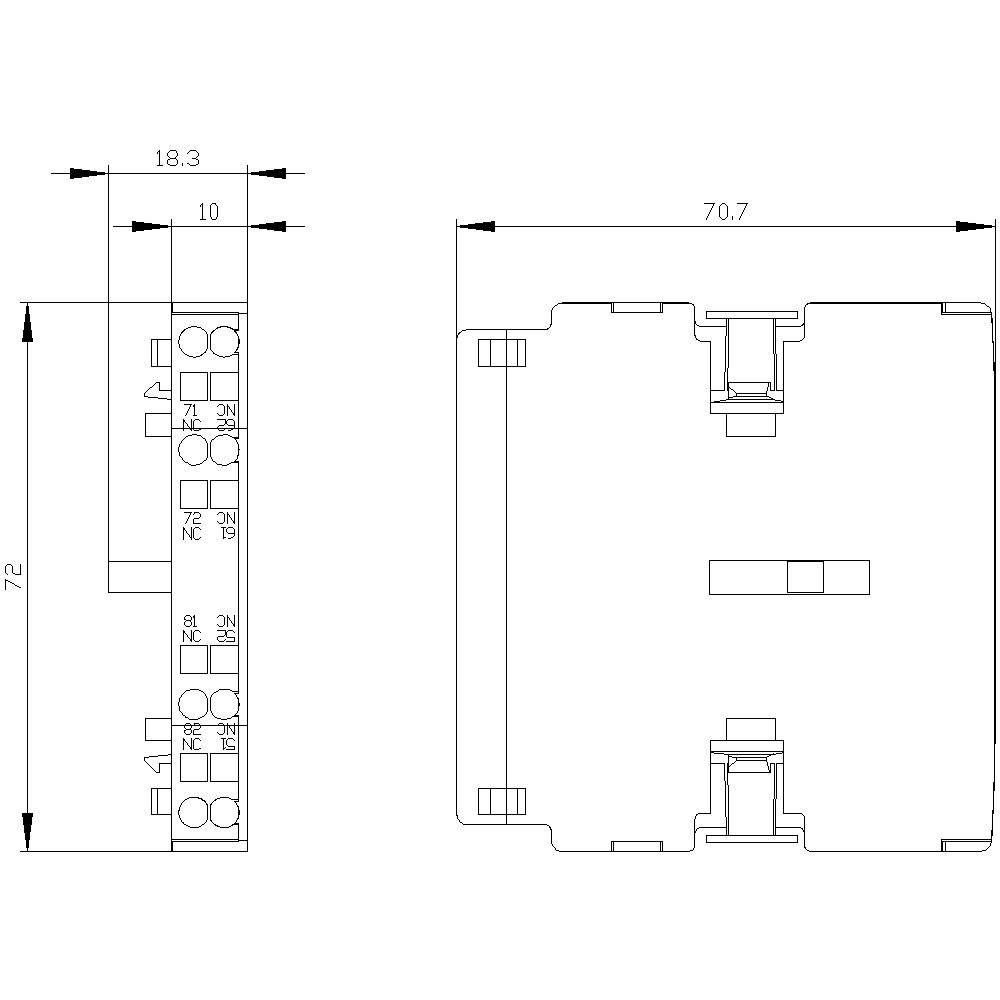

Technische Zeichnung eines elektrischen Bauteils mit Abmessungen: links 72x18.3 mm, rechts 70.7 mm Breite. Enthält Anschlüsse und Beschriftungen.

1/5

Abbildung ähnlich

Produkt-Art

Hilfsschalter

Anschluss

Federzuganschluss

Verpackungsart

Piece

Typ

3RH1921-2EE02

Baugröße

Datenblatt (PDF)

Lieferung mer. 4 novembre

Anzahl

Stück

Gesamt (CHF 46.21 / Stück)

CHF 46.21

zzgl. MwSt.

nur CHF 5.57

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Hilfsschalter, elektronikgerecht, DIN EN50005 seitlich, 2Ö, gekapselt S0-S12

3RH,Baugröße S0,Baugröße S10,Baugröße S12,Baugröße S2,Baugröße S3,Baugröße S4,Baugröße S6,Baugröße S8,Hilfsbaustein

Technische Daten

Verpackungsart: Piece

Produkt-Art: Hilfsschalter

Typ: 3RH1921-2EE02

Baugröße: S0

Kontaktart: 2 Öffner

Hilfskontaktart: 2 Öffner

Passend für Marke: Siemens

Montageart: Schnappbefestigung

Anschluss: Federzuganschluss

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 10 mm

Höhe: 72.5 mm

Tiefe: 71 mm

Abm.: (B x H x T) 10 x 72.5 x 71 mm

Inhalt: 1 St.

RoHS-konform: Ja

: sonstige

: aufsteckbar

: ohne

: Federzuganschluss

: 0

: 2

: 0

: 0

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1744069 Siemens 3RH1921-2EE02 Hilfsschalter 2 Öffner Passend für Marke (Relais): Siemens Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1744069 Siemens 3RH1921-2EE02 Hilfsschalter 2 Öffner Passend für Marke (Relais): Siemens Piece 1 St.

Beschreibung

erster seitlicher Hilfsschalter 2 Öffner, gekapselt (elektronikgerecht), Federzuganschluss, für Schütze 3RT1 Hilfsschalter SIRIUS 3RH19 zur Erweiterung der Hilfskontakte im Steuerstromkreis.
Dieser Hilfsschalter 3RH19 kann ohne Werkzeug auf die Schütze 3RT1 der Baugrößen S0-S12 montiert werden.
Die Hilfsschalter 3RH19/3RH29 sind als frontseitig oder seitlich anbaubare Varianten erhältlich, mit bis zu vier unverzögert schaltenden bzw. bis zu zwei voreilend schaltenden Schließern und Öffnern. Die Hilfsschalter können als zwangsgeführte Kontaktelemente in Hilfsschützen 3RH oder auch als Spiegelkontakte bei Leistungsschützen 3RT ausgeführt sein. Sie sind durchgängig mit Schraubanschluss und Federzuganschluss erhältlich.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Hilfsschalter DIN EN50005 3RH1921-2EE02, Verpackungseinheit: 1 Stk., EAN: 4011209517929

Hinweise

Bitte beachten Sie, dass es sich bei dem Produkt um eine Sonderanfertigung handelt und daher von der Rücknahme ausgeschlossen ist. Sonderbestellung, kein Widerrufsrecht.
