Name: Siemens 3RH2122-1AK60 Hilfsschütz 2 Schließer Piece 1 St.
Brand: Siemens
SKU: 1745418
Availability: BackOrder

Ein schwarzer Siemens SIRIUS Schütz, Modell 3RH21, mit mehreren Anschlussklemmen und blauer Vorderseite.

Ein geöffneter Schaltschrankschrank mit mehreren Ebenen von elektrischen Verkabelungen und Geräten, symmetrisch angeordnet.

'Diagramm elektrischer Komponenten: zeigt Hilfsschütze, Koppelhilfsschütze, Funktionsmodul, Zusatzkontakte und zugehörige Adapter.'

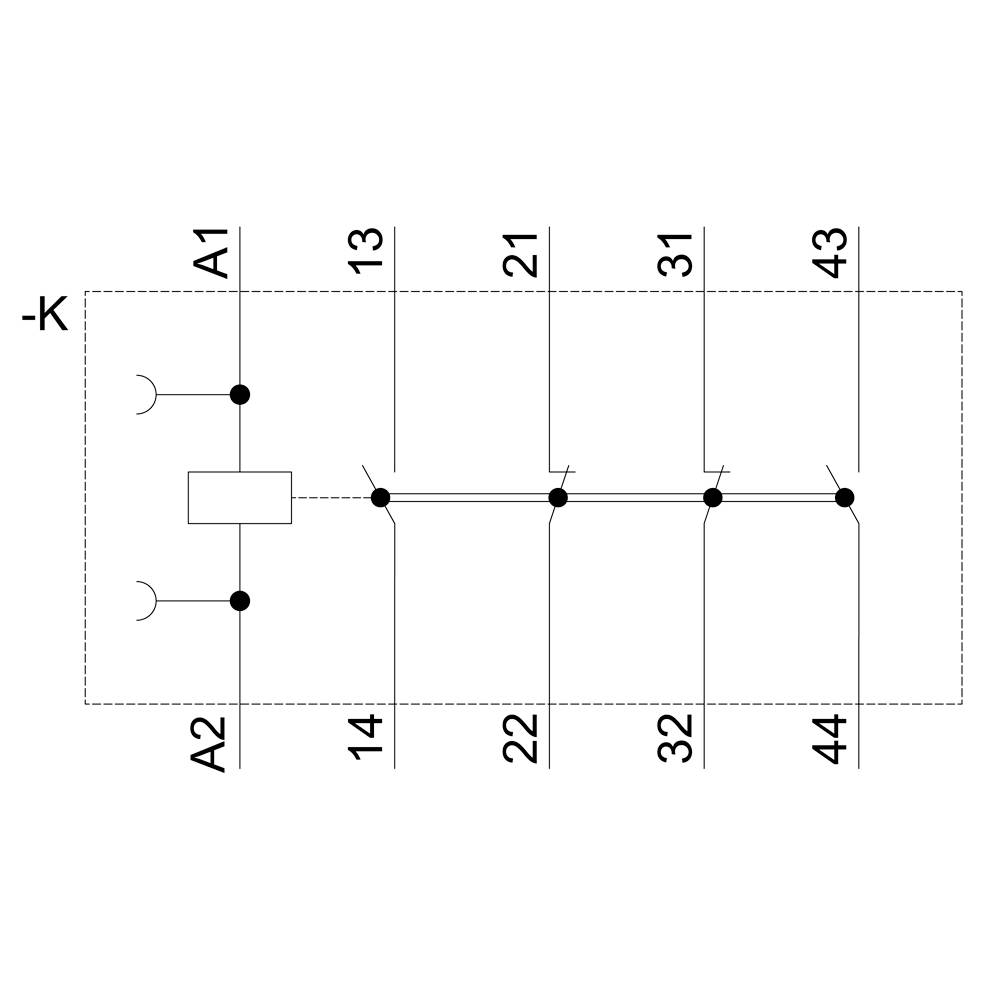

Schaltplan eines Relais mit Spulenanschlüssen A1, A2 und Schaltkontakten 13-14, 21-22, 31-32, 43-44. Stromkreise durch Linien verbunden.

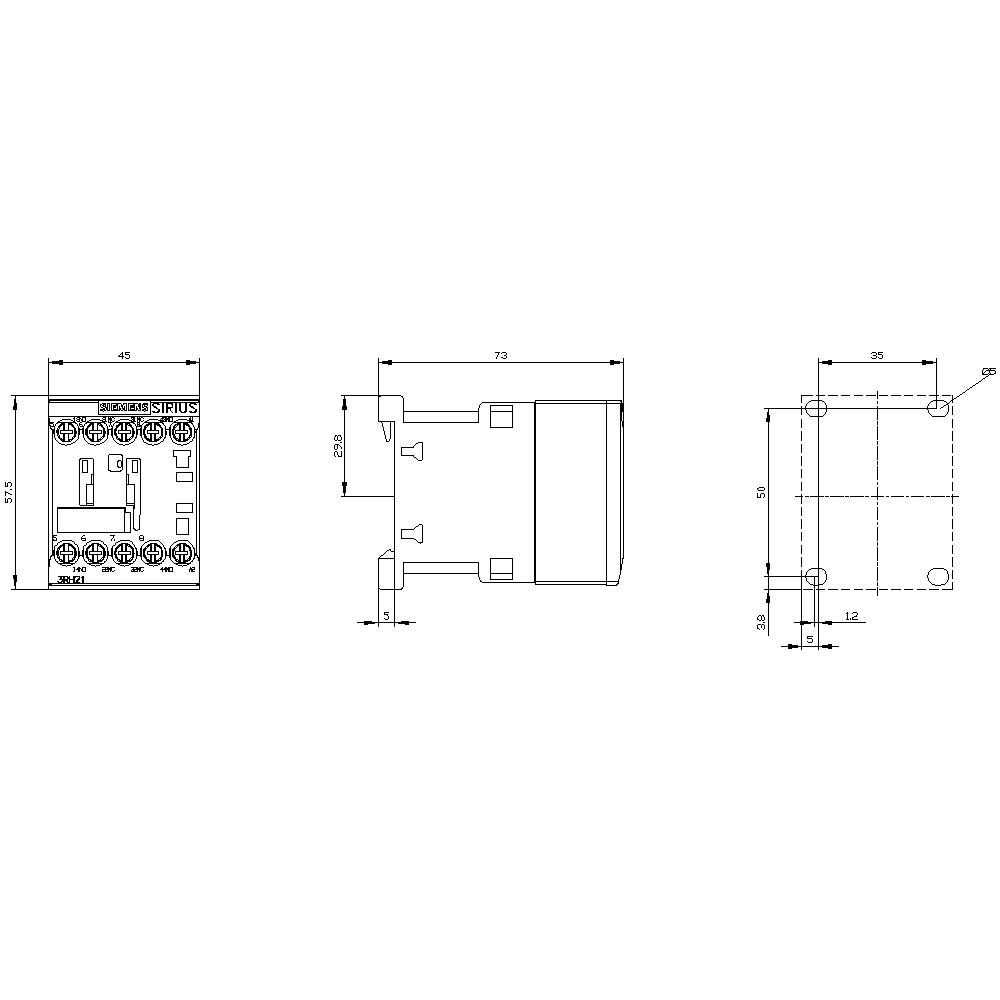

Diagramm zeigt technische Zeichnung eines rechteckigen elektrischen Geräts mit Anschlüssen. Maße in Millimetern angegeben.

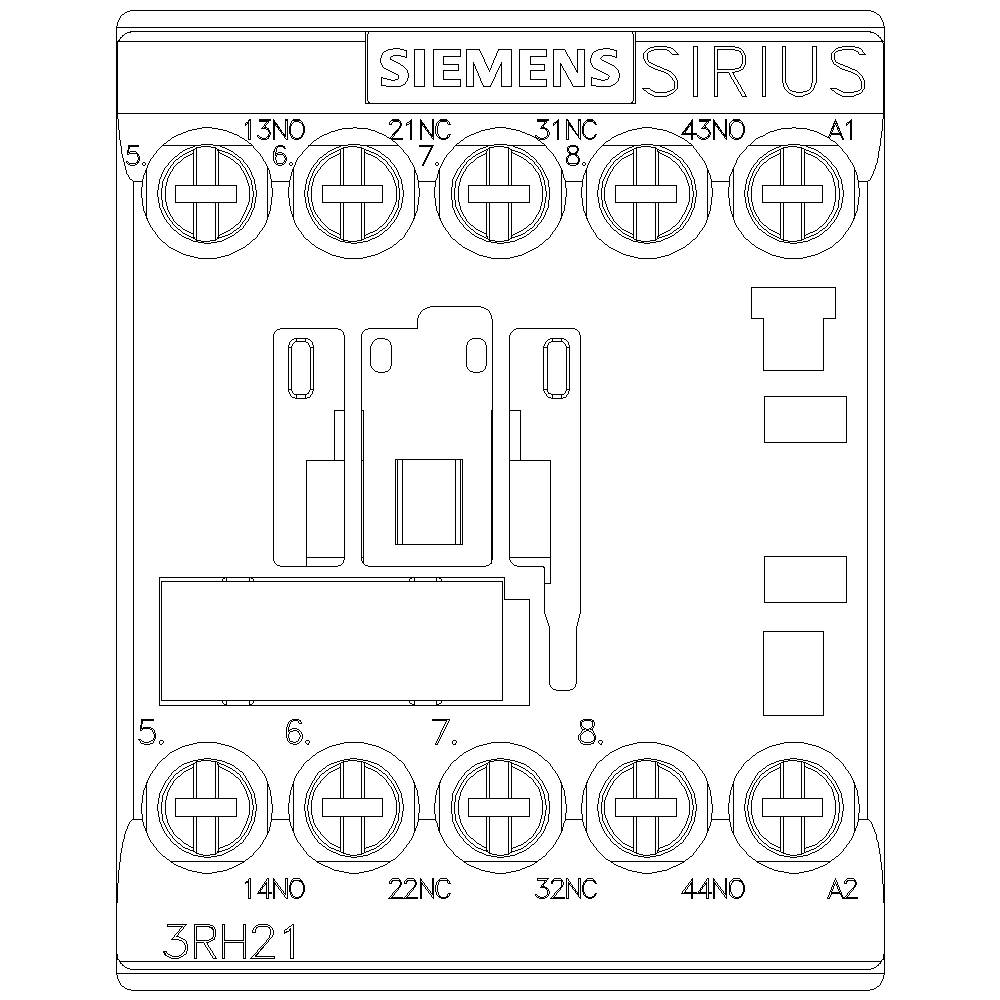

'Schaltplan eines Siemens Sirius Relais 3RH21' mit Bezeichnungen der Anschlusspunkte 13NO, 21NC, 31NC, 43NO, 14NO, 22NC, 32NC und 44NO.

1/6

Abbildung ähnlich

Produkt-Art

Hilfsschütz

Polzahl

4polig

Anschluss

Schraubklemme

Verpackungsart

Piece

Typ

3RH2122-1AK60

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 4. Dez.

Anzahl

Stück

Gesamt (CHF 49.95 / Stück)

CHF 49.95

inkl. MwSt.

nur CHF 6.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Hilfsschütz, 2S+2Ö, AC 110V/50Hz, 120V/60Hz, S00, Schraubanschluss

AC-Hilfsschütz,AC-Schütz,Hilfsschütz,Industrieschütz,Koppel-Hilfsschütz,Relais,SIRIUS,Schütz,Steuerschütz

Technische Daten

Spannungsart: AC

Verpackungsart: Piece

Produkt-Art: Hilfsschütz

Typ: 3RH2122-1AK60

Baugröße: S00

Polzahl: 4polig

Kontaktart: 2 Schließer

Hilfskontaktart: 2 Schließer
2 Öffner

Steuerspannung (min.): 110 V/AC

Steuerspannung (max.): 120 V/AC

Steuerspannungs-Bereich: 110 - 120 V/AC

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Schraubklemme

Mechanische Lebensdauer: 30000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 57.5 mm

Tiefe: 73 mm

Abm.: (B x H x T) 45 x 57.5 x 73 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 2

: 2

: 3 A

: 110-110 V

: 120-120 V

: FALSE

: Schraubanschluss

: AC

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Polzahl

Produkt-Art

Verpackungsart

Siemens 3RH2122-1AK60 Hilfsschütz 2 Schließer Piece 1 St.

Bestell-Nr.:1745418

Lieferung Fr., 4. Dez.

Conrad Electronic

Dieser Artikel

4polig

Hilfsschütz

Piece

Stück

Min.: 1

Vielfache: 1

CHF 49.95^*

Siemens 3RH1921-1CD01 Hilfsschalterblock 1 Öffner Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1698904

Lieferung Mi., 2. Dez.

Conrad Electronic

Hilfsschalterblock

Piece

Stück

Min.: 1

Vielfache: 1

CHF 12.95^*

Siemens 3RH1921-1DA11 Hilfsschalterblock Sofortschaltend Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1698905

Lieferung Do., 5. Nov.

13 StückConrad Electronic

Hilfsschalterblock

Piece

Stück

Min.: 1

Vielfache: 1

CHF 19.95^*

Siemens 3RH1921-1EA11 Hilfsschalterblock Sofortschaltend steckbar Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1698906

Lieferung Fr., 4. Dez.

Conrad Electronic

Hilfsschalterblock

Piece

Stück

Min.: 1

Vielfache: 1

CHF 20.95^*

Siemens 3RH1921-1KA02 Hilfsschalterblock Sofortschaltend 2 Öffner mit Hilfskontakt Passend für Marke (Relais): Siemens Single 1 St.

Bestell-Nr.:1704506

Lieferung Mi., 2. Dez.

Conrad Electronic

Hilfsschalterblock

Single

Stück

Min.: 1

Vielfache: 1

CHF 19.95^*

Siemens 3RH1921-1XA22-0MA0 Hilfsschalterblock Sofortschaltend mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1744067

Lieferung Fr., 6. Nov.

Conrad Electronic

Hilfsschalterblock

Piece

Stück

Min.: 1

Vielfache: 1

CHF 26.95^*

Siemens 3RH1921-2DA11 Hilfsschalterblock mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1699096

Lieferung Do., 5. Nov.

11 StückConrad Electronic

Hilfsschalterblock

Piece

Stück

Min.: 1

Vielfache: 1

CHF 19.95^*

Siemens 3RH1921-2DE11 Hilfsschalter mit Gehäuse Passend für Marke (Relais): Siemens Single 1 St.

Bestell-Nr.:1744068

Lieferung Do., 5. Nov.

2 StückConrad Electronic

Hilfsschalter

Single

Stück

Min.: 1

Vielfache: 1

CHF 49.95^*

Siemens 3RH1921-2EA20 Hilfsschalterblock Sofortschaltend 2 Schließer steckbar Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1704507

Lieferung Mi., 2. Dez.

Conrad Electronic

Hilfsschalterblock

Piece

Stück

Min.: 1

Vielfache: 1

CHF 20.95^*

Siemens 3RH1921-2EE02 Hilfsschalter 2 Öffner Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1744069

Lieferung Fr., 4. Dez.

Conrad Electronic

Hilfsschalter

Piece

Stück

Min.: 1

Vielfache: 1

CHF 49.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1745418 Siemens 3RH2122-1AK60 Hilfsschütz 2 Schließer Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1745418 Siemens 3RH2122-1AK60 Hilfsschütz 2 Schließer Piece 1 St.

Beschreibung

Hilfsschütz, 2 S + 2 Ö, AC 110 V, 50 Hz, 120 V, 60 Hz, Baugröße S00, Schraubanschluss Hilfsschütz SIRIUS 3RH2 zum Schalten der Steuersignale im Steuerstromkreis.
Die Hilfsschütze SIRIUS 3RH2 haben normgerechte Anschlussbezeichnungen und eine zuverlässige und zeitsparende Anschlusstechnik. Durch Ausgangsvervielfältigung ist das gleichzeitige Schalten mehrerer Hilfsstromkreise möglich. Alle Kontakte sind mit Zwangsführung für Safety-Anwendungen auch als SUVA-Varianten erhältlich. Die Hilfsschütze sind klimafest, verfügen über eine hohe Kontaktzuverlässigkeit und sind für den weltweiten Einsatz durch entsprechende Zulassungen geeignet (z.B. IEC und UL/CSA).
Sie sind in AC- oder DC-Betätigung erhältlich und stehen mit Schraub- oder Federzugtechnik zur Verfügung. Die Grundausführung der Hilfsschütze ist 4-polig und lässt sich durch aufschnappbare Hilfsschalter bis auf 8 Pole erweitern.
Das umfangreiche Zubehör der Schütze 3RT2 für die Baugrößen S00 bis S3 kann auch für die Hilfsschütze 3RH2 verwendet werden.
Die Hilfsschütze 3RH2 lösen die bewährte Baureihe 3RH1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Hilfsschütz 110V/120VAC 50/60Hz 3RH2122-1AK60, Verpackungseinheit: 1 Stk., EAN: 4011209845022

Hinweise

Bitte beachten Sie, dass es sich bei dem Produkt um eine Sonderanfertigung handelt und daher von der Rücknahme ausgeschlossen ist. Sonderbestellung, kein Widerrufsrecht.

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
