Siemens 3RH2122-1AP60 Hilfsschütz mit Hilfskontakt Passend für Marke (Relais): Siemens Single 1 St.

'Schwarzer Siemens SIRIUS Schütz mit mehreren Anschlussklemmen und einem blauen Gehäuse, Modellnummer 3RH21.'

Abbildung ähnlich

Ein geöffneter Schaltschrank zeigt geordnete elektrische Komponenten und Kabel.

'Funktionseinheit' zeigt verschiedene elektrische Bauteile und deren Verbindungen, einschließlich Hilfsschütze und Adapter, zur Steuerung von Stromkreisen.

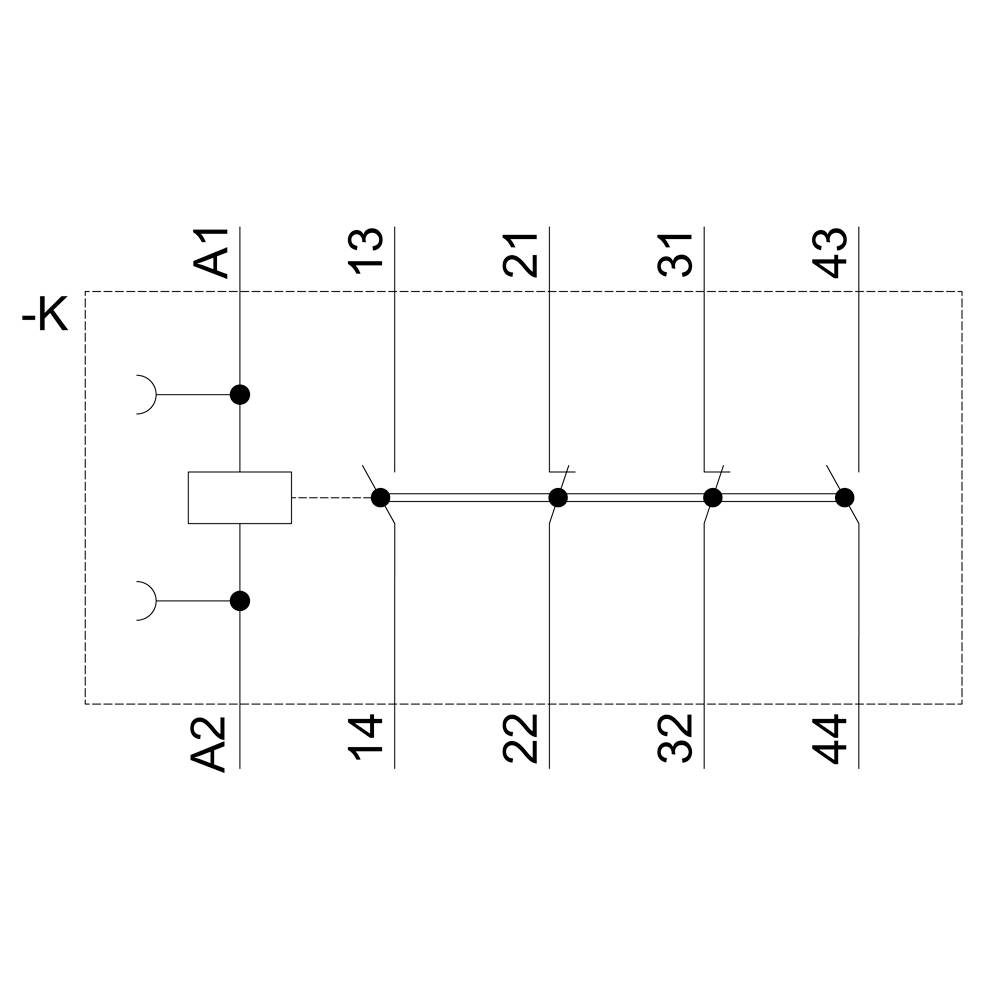

Schaltplan eines elektrischen Relais mit Spulenanschluss 'A1', mehreren Schaltkontakten und Verbindungen, nummeriert von '13' bis '44'.

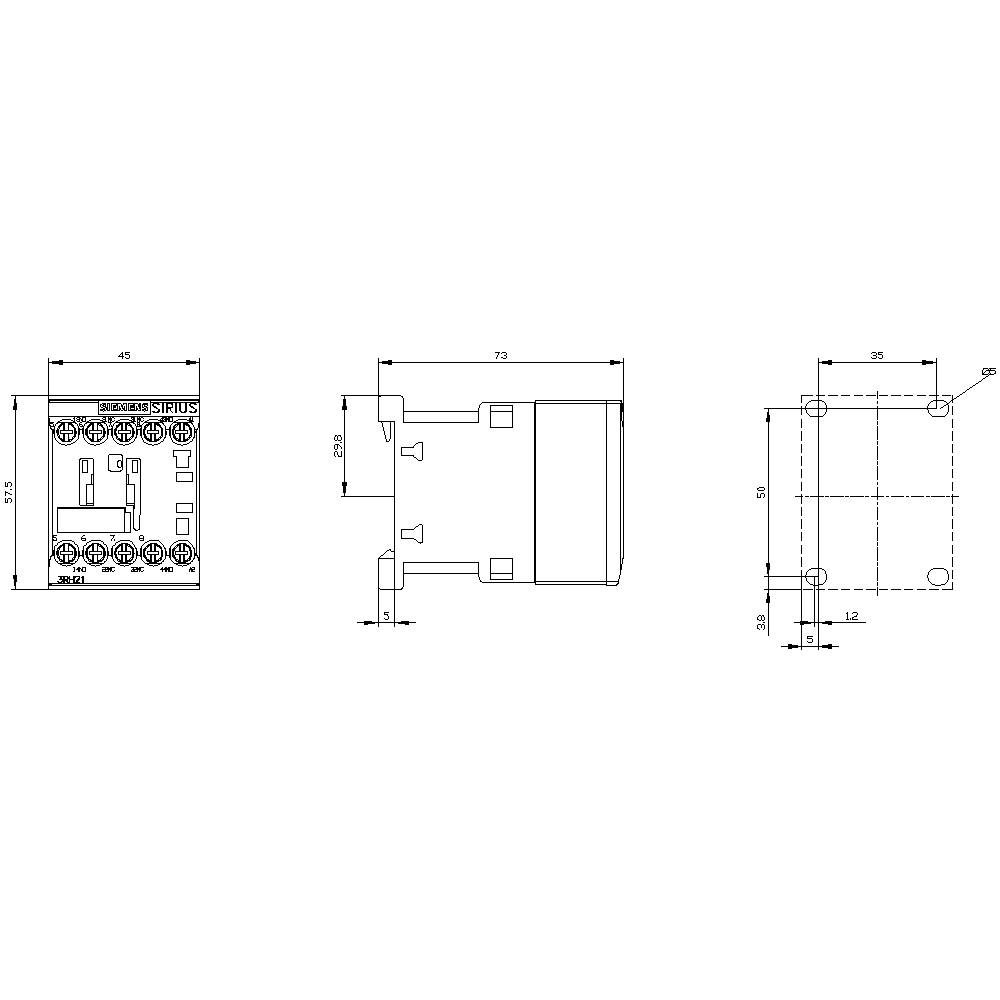

Technische Zeichnung eines elektrischen Relais mit Front- und Seitenansicht. Maße und Anschlusspunkte sind detailliert angegeben.

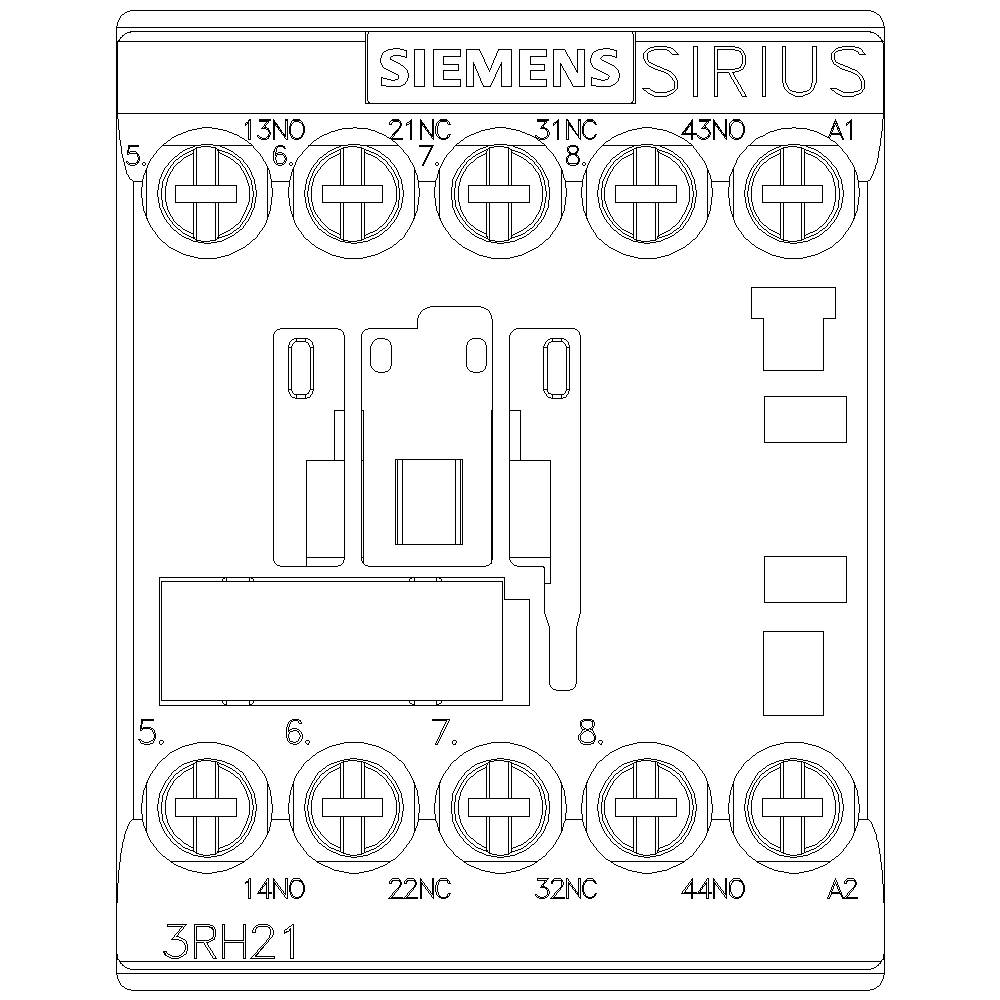

Schema eines Siemens SIRIUS 3RH21 Schützbausteins, zeigt Anschlüsse 13NC, 14NO, 21NC, 22NC, 31NC, 32NC, 43NO, A1, A2.

1/6

Abbildung ähnlich

Produkt-Art

Hilfsschütz

Polzahl

4polig

Verpackungsart

Single

Typ

3RH2122-1AP60

Baugröße

S00

Datenblatt (PDF)

Lieferung Mi., 14. Okt.

Anzahl

Stück

Gesamt (CHF 46.21 / Stück)

CHF 46.21

zzgl. MwSt.

nur CHF 5.57

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Hilfsschütz, 2S+2Ö, AC 220V/50Hz, 240V/60Hz, S00, Schraubanschluss

AC-Hilfsschütz,AC-Schütz,Hilfsschütz,Industrieschütz,Koppel-Hilfsschütz,Relais,SIRIUS,Schütz,Steuerschütz

Technische Daten

Spannungsart: AC

Verpackungsart: Single

Produkt-Art: Hilfsschütz

Typ: 3RH2122-1AP60

Baugröße: S00

Polzahl: 4polig

Hilfskontaktart: 2 Schließer
2 Öffner

Steuerspannung (min.): 220 V/AC

Steuerspannung (max.): 240 V/AC

Steuerspannungs-Bereich: 220 - 240 V/AC

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Besonderheiten: mit Hilfskontakt

Montageart: Schnappbefestigung
Schraubbefestigung

Mechanische Lebensdauer: 30000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 57.5 mm

Tiefe: 73 mm

Abm.: (B x H x T) 45 x 57.5 x 73 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 2

: 2

: 3 A

: 220-220 V

: 240-240 V

: FALSE

: Schraubanschluss

: AC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1744130 Siemens 3RH2122-1AP60 Hilfsschütz mit Hilfskontakt Passend für Marke (Relais): Siemens Single 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1744130 Siemens 3RH2122-1AP60 Hilfsschütz mit Hilfskontakt Passend für Marke (Relais): Siemens Single 1 St.

Beschreibung

Hilfsschütz, 2 S + 2 Ö, AC 220 V, 50 Hz, 240 V, 60 Hz, Baugröße S00, Schraubanschluss Hilfsschütz SIRIUS 3RH2 zum Schalten der Steuersignale im Steuerstromkreis.
Die Hilfsschütze SIRIUS 3RH2 haben normgerechte Anschlussbezeichnungen und eine zuverlässige und zeitsparende Anschlusstechnik. Durch Ausgangsvervielfältigung ist das gleichzeitige Schalten mehrerer Hilfsstromkreise möglich. Alle Kontakte sind mit Zwangsführung für Safety-Anwendungen auch als SUVA-Varianten erhältlich. Die Hilfsschütze sind klimafest, verfügen über eine hohe Kontaktzuverlässigkeit und sind für den weltweiten Einsatz durch entsprechende Zulassungen geeignet (z.B. IEC und UL/CSA).
Sie sind in AC- oder DC-Betätigung erhältlich und stehen mit Schraub- oder Federzugtechnik zur Verfügung. Die Grundausführung der Hilfsschütze ist 4-polig und lässt sich durch aufschnappbare Hilfsschalter bis auf 8 Pole erweitern.
Das umfangreiche Zubehör der Schütze 3RT2 für die Baugrößen S00 bis S3 kann auch für die Hilfsschütze 3RH2 verwendet werden.
Die Hilfsschütze 3RH2 lösen die bewährte Baureihe 3RH1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Hilfsschütz 220V/240AC 50/60Hz 3RH2122-1AP60, Verpackungseinheit: 1 Stk., EAN: 4011209847835
