Siemens 3RH2244-2BB40 Hilfsschütz mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

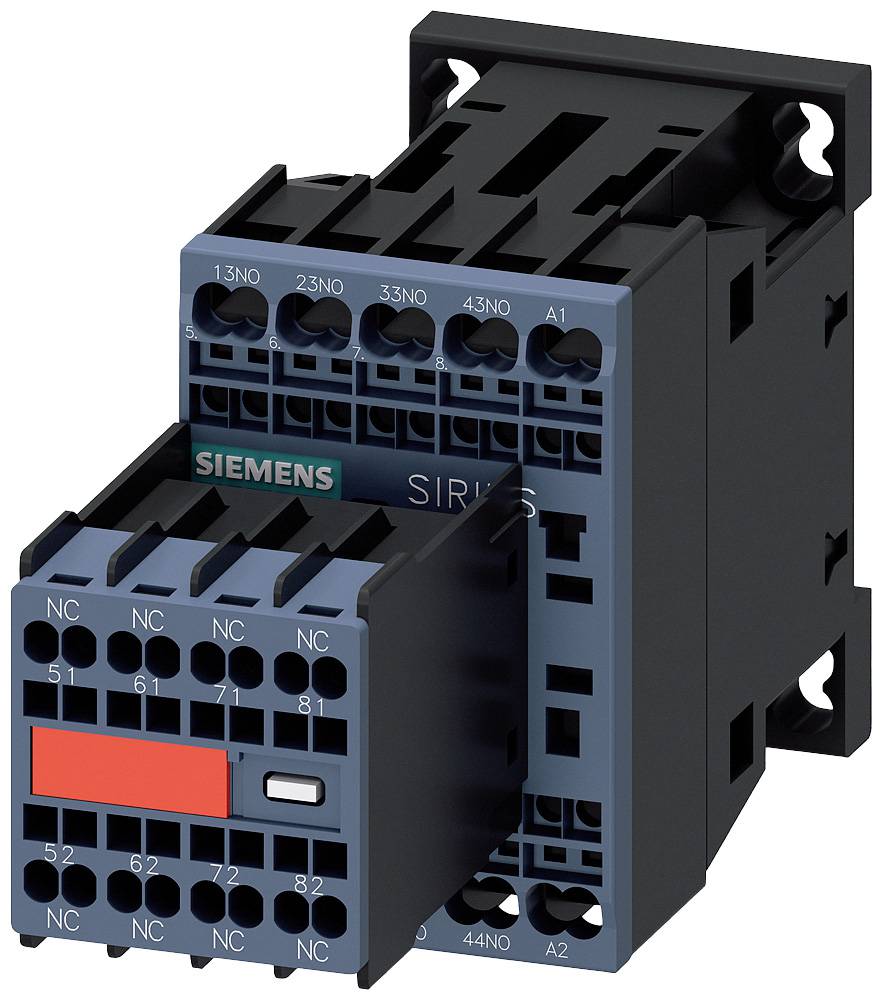

'Siemens Schützmodul', ein elektrisches Schaltgerät zum Steuern von Motoren und anderen Geräten, mit mehreren Anschlussklemmen.

Abbildung ähnlich

Ein geöffneter Schaltschrank mit verschiedenen elektrischen Komponenten und Kabeln, organisiert in mehreren Reihen.

Hilfsschütze und Koppelhilfsschütze im Schaltplan, jeweils mit entsprechenden Bauteilen wie Funktionsmodule, Lasttrennschalter und Adapter.

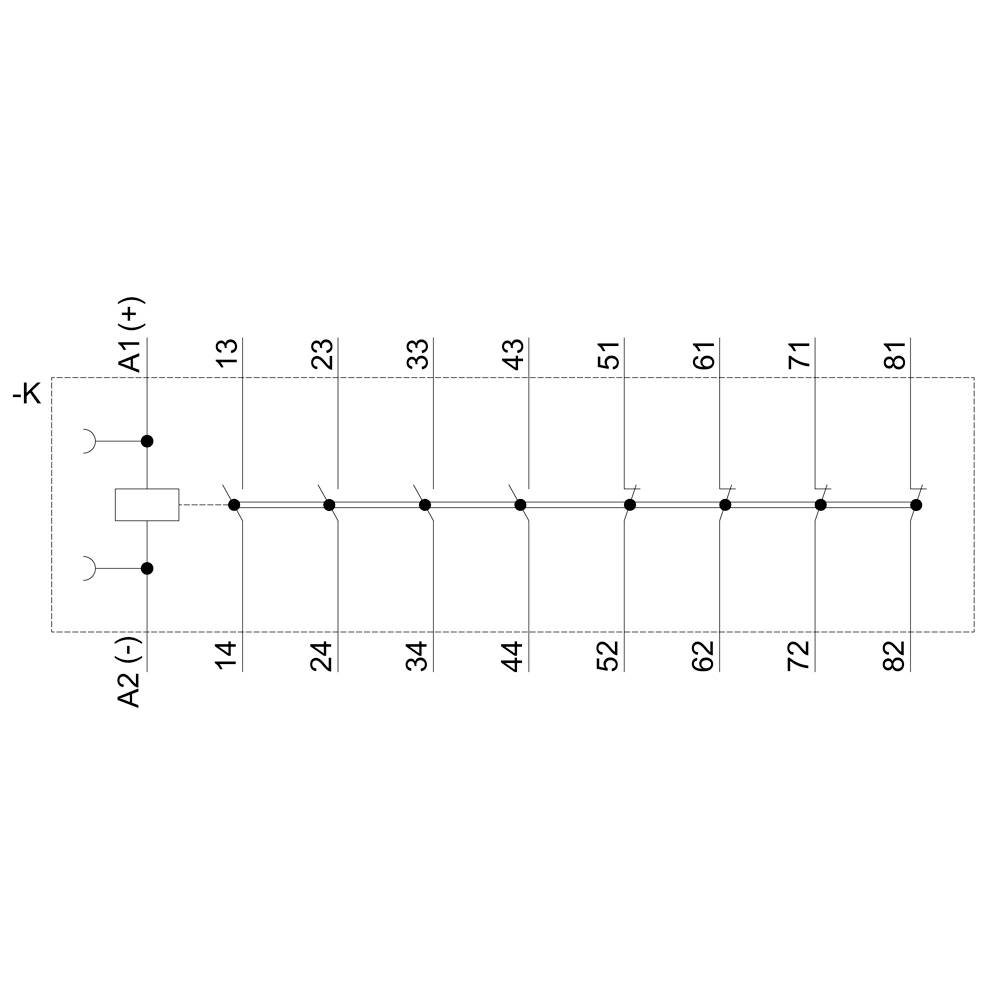

'Diagramm zeigt eine horizontale Linie mit neun senkrechten Verbindungen, jeweils mit Nummern 13 bis 81. Verbindungsknoten von A1(+) zu A2(-).'

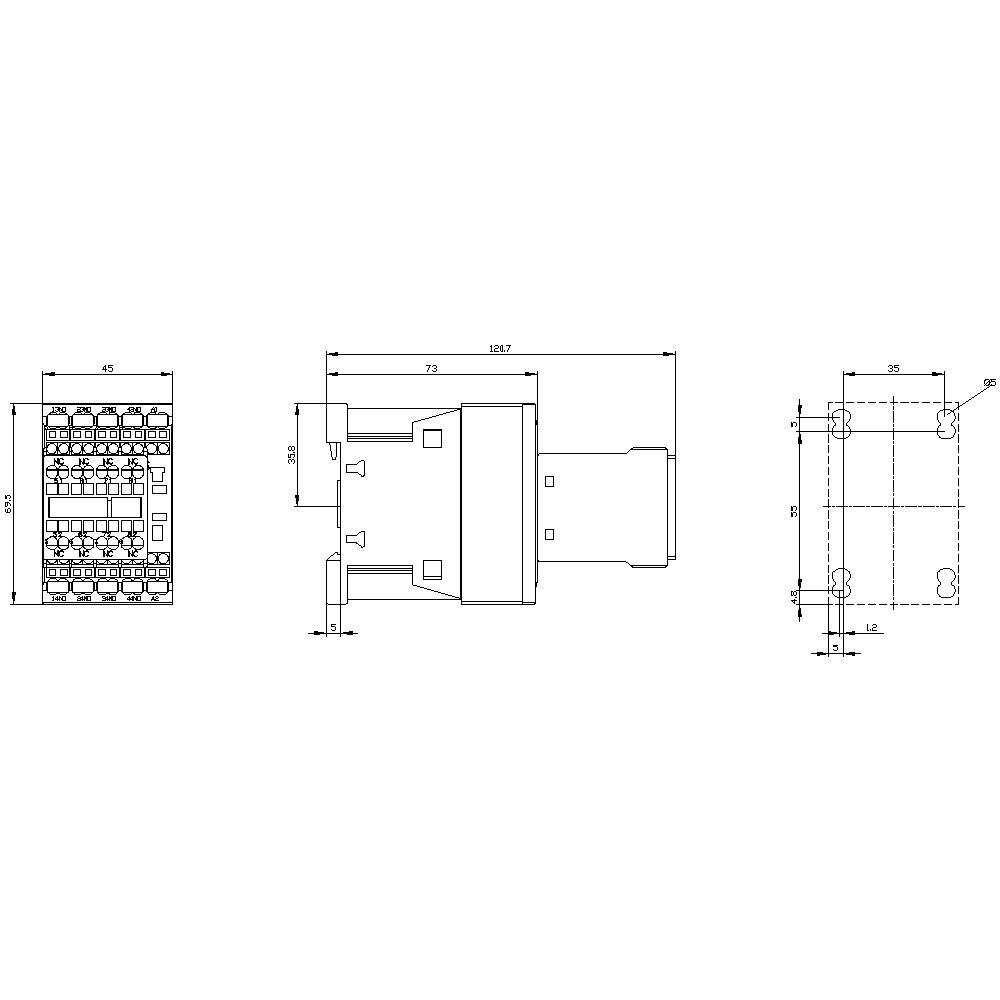

Technische Zeichnung eines elektrischen Schalters mit Front-, Seiten- und Oberansicht, detaillierte Maße und Anschlussanordnung.

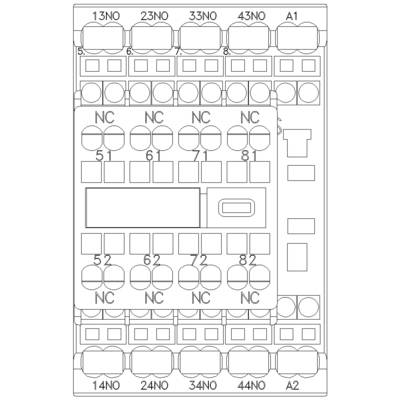

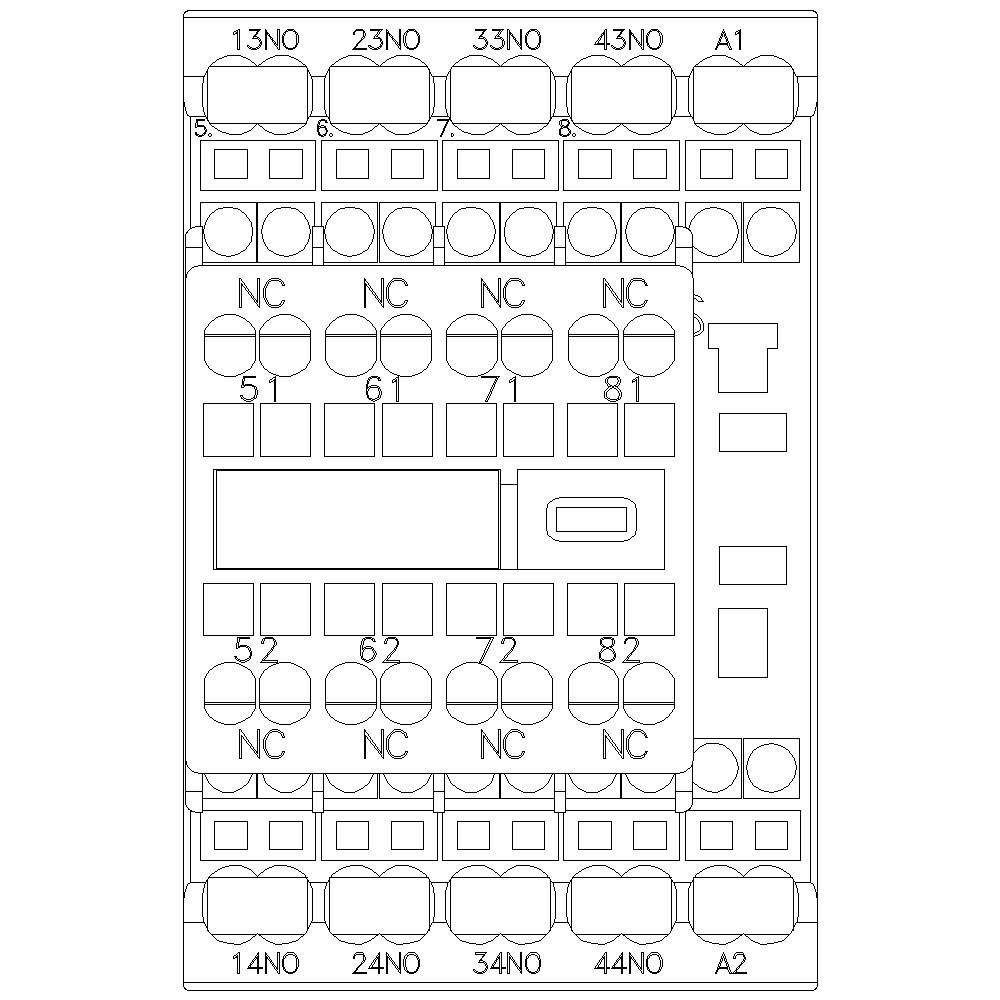

Diagramm eines Relais mit Anschlüssen. Zeigt Kontaktkonfigurationen, nummerierte Klemmen und 'NO'- und 'NC'-Kennzeichnungen.

1/6

Abbildung ähnlich

Produkt-Art

Hilfsschütz

Polzahl

4polig

Anschluss

Federzuganschluss

Verpackungsart

Piece

Typ

3RH2244-2BB40

Datenblatt (PDF)

Lieferung Mo., 12. Okt.

Anzahl

Stück

Gesamt (CHF 57.31 / Stück)

CHF 57.31

zzgl. MwSt.

nur CHF 7.43

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Hilfsschütz, 4S+4Ö, DC 24V, S00, Federzuganschluss

AC-Hilfsschütz,AC-Schütz,Hilfsschütz,Industrieschütz,Koppel-Hilfsschütz,Relais,SIRIUS,Schütz,Steuerschütz

Technische Daten

Spannungsart: DC

Verpackungsart: Piece

Produkt-Art: Hilfsschütz

Typ: 3RH2244-2BB40

Baugröße: S00

Polzahl: 4polig

Hilfskontaktart: 4 Öffner
4 Schließer

Steuerspannung (max.): 24 V/DC

Steuerspannungs-Bereich: 24 V/DC (max)

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Besonderheiten: mit Hilfskontakt

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Federzuganschluss

Mechanische Lebensdauer: 10000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 70 mm

Tiefe: 121 mm

Abm.: (B x H x T) 45 x 70 x 121 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 4

: 4

: 3 A

: 24-24 V

: FALSE

: Federzuganschluss

: DC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1742401 Siemens 3RH2244-2BB40 Hilfsschütz mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1742401 Siemens 3RH2244-2BB40 Hilfsschütz mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Beschreibung

Hilfsschütz, 4 S + 4 Ö, DC 24 V, Baugröße S00, Federzuganschluss, Hilfsschalter unlösbar Hilfsschütz SIRIUS 3RH2 zum Schalten der Steuersignale im Steuerstromkreis.
Die Hilfsschütze SIRIUS 3RH2 haben normgerechte Anschlussbezeichnungen und eine zuverlässige und zeitsparende Anschlusstechnik. Durch Ausgangsvervielfältigung ist das gleichzeitige Schalten mehrerer Hilfsstromkreise möglich. Alle Kontakte sind mit Zwangsführung für Safety-Anwendungen auch als SUVA-Varianten erhältlich. Die Hilfsschütze sind klimafest, verfügen über eine hohe Kontaktzuverlässigkeit und sind für den weltweiten Einsatz durch entsprechende Zulassungen geeignet (z.B. IEC und UL/CSA).
Sie sind in AC- oder DC-Betätigung erhältlich und stehen mit Schraub- oder Federzugtechnik zur Verfügung. Die Grundausführung der Hilfsschütze ist 4-polig und lässt sich durch aufschnappbare Hilfsschalter bis auf 8 Pole erweitern.
Das umfangreiche Zubehör der Schütze 3RT2 für die Baugrößen S00 bis S3 kann auch für die Hilfsschütze 3RH2 verwendet werden.
Die Hilfsschütze 3RH2 lösen die bewährte Baureihe 3RH1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Ausführung

Ausstattung: 0 V, 0 V, 24 V, DC

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Hilfsschütz 24VDC 4S S00 3RH2244-2BB40, Verpackungseinheit: 1 Stk., EAN: 4011209828148

Hinweise

Bitte beachten Sie, dass es sich bei dem Produkt um eine Sonderanfertigung handelt und daher von der Rücknahme ausgeschlossen ist. Sonderbestellung, kein Widerrufsrecht.
