Name: Kabel FLK 20/2FLK14/EZ-DR/300/KONFEK Phoenix Contact Inhalt: 1 St.
Brand: Phoenix Contact
SKU: 3578997
Availability: BackOrder

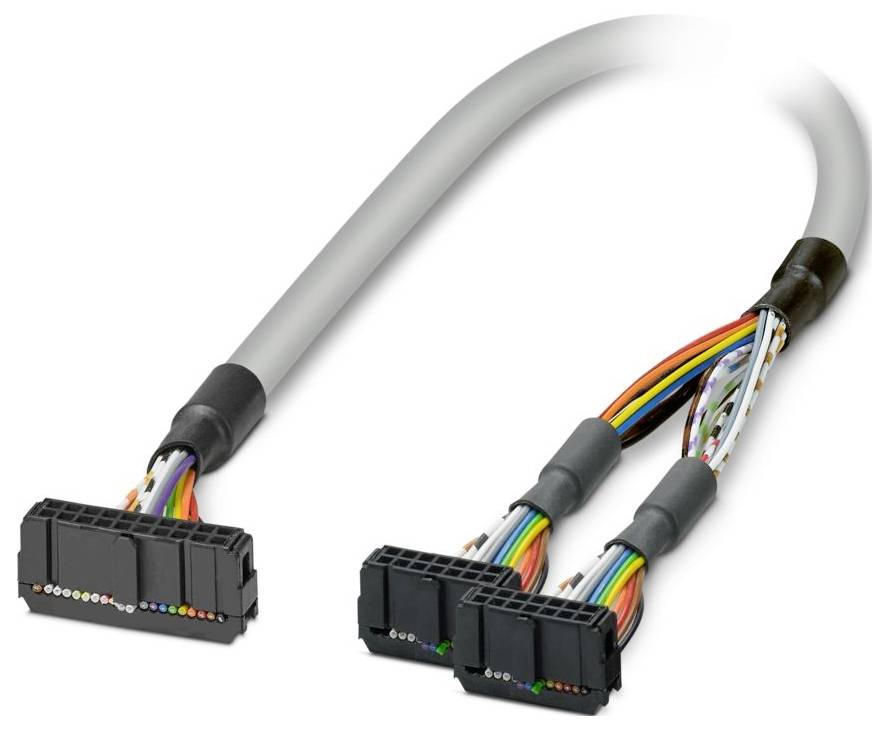

Ein graues Kabel teilt sich in zwei Teile auf, wobei mehrfarbige innere Drähte sichtbar sind und mit schwarzen Steckverbindern enden, die für Daten- oder Stromübertragung verwendet werden.

Abbildung ähnlich

Produkt-Art

Verbindungskabel

Kabellänge

3 m

Anschluss

IDC-FLK-Buchsenleiste

Gesamtpolzahl

Herst.-Teilenr.

2300818

Datenblatt (PDF)

Lieferung Fr., 6. Nov.

10 Stück

Anzahl

Stück

Gesamt (CHF 83.95 / Stück)

CHF 119.95

-30 %

CHF 83.95

inkl. MwSt.

Nur noch 10 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Polzahl: 14
Anschlussart: IDC/FLK-Buchsenleiste
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP00
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 80 °C
Höhenlage: ≤ 2000 m
Hinweis zum Betrieb: Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden.
Leitungsaußendurchmesser: 7,60 mm ±0,4 mm
Rastermaß: 2,54 mm
Anschluss gemäß Norm: IEC 60603-13 (in Anlehnung)
Außenmantel, Material: Semi-Rigid-PVC
Material Leiter: verzinnte Cu-Litze
Leitungslänge: 3 m
Leitungsquerschnitt: 20x 0,14 mm²
Leitungs-Widerstand: ≤ 145 Ω/km (20 °C)
Außenmantel, Farbe: grau
Isolationswiderstand: ≥ 20 MΩ*km (20 °C)
Schutzart (Einbauort): ≥ IP54 (Einbauort)
UL AWM Style: 2464/1061
Geschirmt: nein
Leitungstyp: 20X0.14 [PVC]
Leiteraufbau Signalleitung: 7x 0,16 mm
AWG Signalleitung: 26
Aderdurchmesser inklusive Isolierung: 1 mm ±0,03 mm
Kleinster Biegeradius, fest verlegt: 64 mm
Kleinster Biegeradius, beweglich verlegt: 120 mm
Dynamische Belastbarkeit (Biegen): Biegezyklen maximal: 5000 (bei Radius ≥ 15x Außendurchmesser)
Flammwidrigkeit: IEC 60332-1-2 (Rohleitung);VDE 0842, Teil 332-1-2 (Rohleitung);IEC 60332-3-22 (Rohleitung);UL VW-1;CSA FT-1
Ölbeständigkeit: gegen gelegentliche Spritzer (Rohleitung)
Anzahl der Anschlüsse: 2
Nennbetriebsart: 100 % ED
Steckzyklen: > 50
Anschluss 1: Anschluss 1
Anschluss 2: Anschluss 2
Halogenfreiheit: nein
Umgebungstemperatur (Betrieb) (feste Verlegung): -40 °C ... 70 °C (feste Verlegung)
Umgebungstemperatur (Betrieb) (bewegliche Verlegung): -10 °C ... 70 °C (bewegliche Verlegung)
Leiterart: Konfektioniertes Rundkabel
Unterstützte Steuerung: EMERSON DeltaV: Unterstützte Steuerung: EMERSON DeltaV
Passende I/O-Karte: VE4001S2T2B5;VE4002S1T2B6
Betriebsspannung (AC): ≤ 30 V AC
Betriebsspannung (DC): ≤ 60 V DC
Unterstützte Steuerung: SIEMENS ET 200SP: Unterstützte Steuerung: SIEMENS ET 200SP
Passendes Peripherie Modul: 6ES7131-6BH01-0BA0 (Base Units A0/A1);6ES7131-6BH01-2BA0 (Base Units A0/A1);6ES7132-6BH01-0BA0 (Base Units A0/A1);6ES7132-6BH01-2BA0 (Base Units A0/A1)
Farbcode: Einzelader: Farbcode: Einzelader
weiß: IDC/FLK20 (10) = IDC/FLK14-2 (2)
braun: IDC/FLK20 (2) = IDC/FLK14-1 (2)
grün: IDC/FLK20 (6) = IDC/FLK14-1 (6)
gelb: IDC/FLK20 (5) = IDC/FLK14-1 (5)
grau: IDC/FLK20 (9) = IDC/FLK14-2 (1)
blau: IDC/FLK20 (7) = IDC/FLK14-1 (7)
rot: IDC/FLK20 (3) = IDC/FLK14-1 (3)
schwarz: IDC/FLK20 (1) = IDC/FLK14-1 (1)
violett: IDC/FLK20 (8) = IDC/FLK14-1 (8)
weiß-grün: IDC/FLK20 (16) = IDC/FLK14-2 (8)
weiß-gelb: IDC/FLK20 (15) = IDC/FLK14-2 (7)
weiß-grau: IDC/FLK20 (19) = IDC/FLK14-1 (9)
weiß-blau: IDC/FLK20 (17) = IDC/FLK14-2 (9)
weiß-rot: IDC/FLK20 (13) = IDC/FLK14-2 (5)
weiß-schwarz: IDC/FLK20 (11) = IDC/FLK14-2 (3)
braun-schwarz: IDC/FLK20 (20) = IDC/FLK14-1 (10)
weiß-braun: IDC/FLK20 (12) = IDC/FLK14-2 (4)
orange: IDC/FLK20 (4) = IDC/FLK14-1 (4)
Kabelausführung: Splitting-Kabel für zwei Module
Strom (pro Pfad, 50 °C): ≤ 1 A (im abgerollten Zustand, siehe Derating)
Strom (pro Pfad, 70 °C): ≤ 0,6 A (im abgerollten Zustand, siehe Derating)
weiß-orange: IDC/FLK20 (14) = IDC/FLK14-2 (6)
weiß-violett: IDC/FLK20 (18) = IDC/FLK14-2 (10)
Passende Basiseinheit: 6ES7193-6BP00-0BA0;6ES7193-6BP00-2BA0;6ES7193-6BP00-0BA1;6ES7193-6BP00-0DA0;6ES7193-6BP00-2DA0;6ES7193-6BP00-0DA1
