Name: Kabel CABLE-FCN40/4X14/ 2,0M/M340 Phoenix Contact Inhalt: 1 St.
Brand: Phoenix Contact
SKU: 3579073
Availability: BackOrder

Kabel CABLE-FCN40/4X14/ 2,0M/M340 Phoenix Contact Inhalt: 1 St.-0

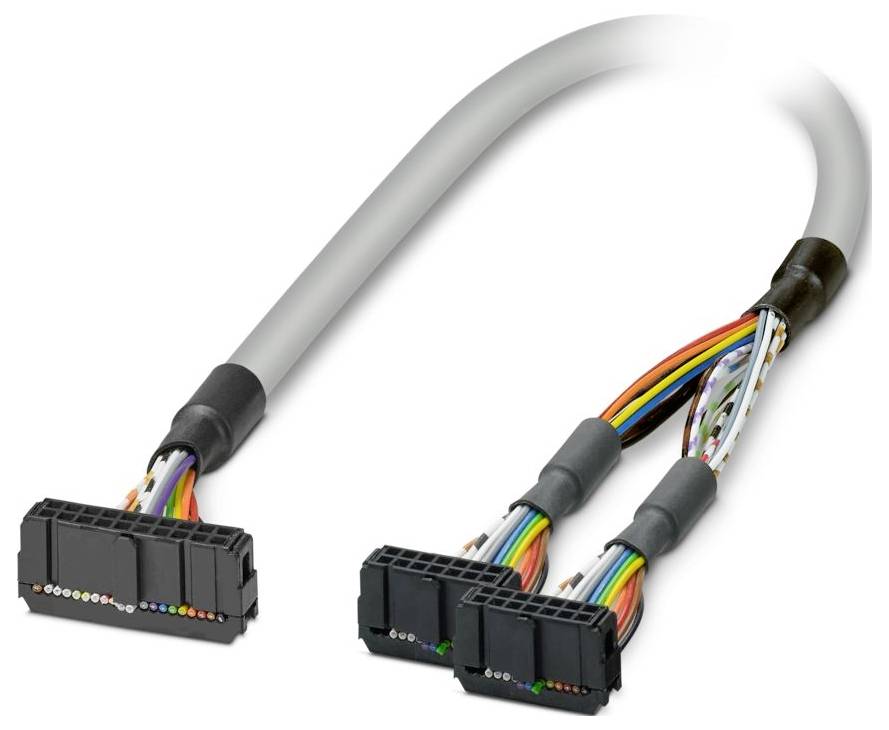

Abbildung ähnlich

Produkt-Art

Verbindungskabel

Kabellänge

2 m

Anschluss

IDC-FLK-Buchsenleiste

Steckverbinder

Gesamtpolzahl

Herst.-Teilenr.

2321732

Datenblatt (PDF)

Lieferung Fr., 6. Nov.

2 Stück

Anzahl

Stück

Gesamt (CHF 145.95 / Stück)

CHF 157.95

-8 %

CHF 145.95

inkl. MwSt.

Nur noch 2 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Bauform: FCN 367
Polzahl: 14
Anschlussart: IDC/FLK-Buchsenleiste
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP00
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 80 °C
Höhenlage: ≤ 2000 m
Hinweis zum Betrieb: Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden.
Leitungsaußendurchmesser: 6,10 mm ±0,4 mm
Rastermaß: 2,54 mm
Anschluss gemäß Norm: IEC 60603-13 (in Anlehnung)
Außenmantel, Material: Semi-Rigid-PVC
Material Leiter: verzinnte Cu-Litze
Leitungslänge: 2 m
Leitungsquerschnitt: 10x 0,14 mm²
Leitungs-Widerstand: ≤ 145 Ω/km (20 °C)
Außenmantel, Farbe: grau
Isolationswiderstand: ≥ 20 MΩ*km (20 °C)
Schutzart (Einbauort): ≥ IP54 (Einbauort)
UL AWM Style: 2464/1061
Geschirmt: nein
Leitungstyp: 10X0.14 [PVC]
Leiteraufbau Signalleitung: 7x 0,16 mm
AWG Signalleitung: 26
Aderdurchmesser inklusive Isolierung: 1 mm ±0,03 mm
Kleinster Biegeradius, fest verlegt: 52 mm
Kleinster Biegeradius, beweglich verlegt: 98 mm
Dynamische Belastbarkeit (Biegen): Biegezyklen maximal: 5000
Flammwidrigkeit: IEC 60332-1-2 (Rohleitung);VDE 0842, Teil 332-1-2 (Rohleitung);IEC 60332-3-22 (Rohleitung);UL VW-1;CSA FT-1
Ölbeständigkeit: gegen gelegentliche Spritzer (Rohleitung)
Anzahl der Anschlüsse: 4
Nennbetriebsart: 100 % ED
Steckzyklen: > 50
Halogenfreiheit: nein
Umgebungstemperatur (Betrieb) (feste Verlegung): -40 °C ... 70 °C (feste Verlegung)
Umgebungstemperatur (Betrieb) (bewegliche Verlegung): -10 °C ... 70 °C (bewegliche Verlegung)
Leiterart: Konfektioniertes Rundkabel
Passende I/O-Karte: BMX DDI 3202K;BMX DDI 6402K;BMX DD0 3202K;BMX DD0 6402K;BMX DDM 3202K
Betriebsspannung (AC): ≤ 30 V AC
Betriebsspannung (DC): ≤ 60 V DC
Farbcode: Einzelader: Farbcode: Einzelader
weiß: X1 (A1) = X5 (10)
braun: X1 (A6) = X5 (2)
grün: X1 (A4) = X5 (6)
gelb: X1 (B4) = X5 (5)
grau: X1 (B1) = X5 (9)
blau: X1 (B3) = X5 (7)
rot: X1 (B5) = X5 (3)
schwarz: X1 (B6) = X5 (1)
violett: X1 (A3) = X5 (8)
orange: X1 (A5) = X5 (4)
Kabelausführung: Splitting-Kabel für vier Module
Strom (pro Pfad, 50 °C): ≤ 1 A (im abgerollten Zustand, siehe Derating)
Strom (pro Pfad, 70 °C): ≤ 0,6 A (im abgerollten Zustand, siehe Derating)
Unterstützte Steuerung: SCHNEIDER ELECTRIC Modicon M340: Unterstützte Steuerung: SCHNEIDER ELECTRIC Modicon M340
10X0.14 [PVC]: 10X0.14 [PVC]
X1: X1
X2 ... X5: X2 ... X5

Produkt-Art: Verbindungskabel

Kabellänge: 2 m

Anschluss: IDC-FLK-Buchsenleiste
Steckverbinder

Gesamtpolzahl: 10

Herst.-Teilenr.: 2321732

Inhalt: 1 St.

Material: PVC

Polzahl: 10

Typ: CABLE-FCN40/4X14/ 2,0M/M340

Länge: 2 m

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3579073 Kabel CABLE-FCN40/4X14/ 2,0M/M340 Phoenix Contact Inhalt: 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3579073 Kabel CABLE-FCN40/4X14/ 2,0M/M340 Phoenix Contact Inhalt: 1 St.

Beschreibung

Konfektioniertes Rundkabel; Steuerung: MODICON® M340 (BMX DDI 3202K, BMX DDI 6402K, BMX DD0 3202K, BMX DD0 6402K, BMX DDM 3202K); Anschluss 1: Fujitsu-Steckverbinder (1x 40-polig); Anschluss 2: IDC/FLK-Buchsenleiste (4x 14-polig); Kabellänge: 2 m
