Janitza 5236005 Erweiterungsmodul
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
2 Stück
Anzahl
Gesamt (CHF 517.99 / Stück)
CHF 626.69
-17 %
CHF 517.99
zzgl. MwSt.
Kostenfreier Versand
Nur noch 2 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Produkt-Art
Erweiterungsmodul
- Messfunktion
Spannung
- Typ
5236005
IK07
- Einbau-Breite
96 mm
- Einbauhöhe
96 mm
- Betriebsspannung
230 V
- Abm.
(L x B x H) 86 x 96 x 96 mm
- Gewicht
250 g
- Betriebsspannung max.
277 V
- Betriebsspannung min.
90 V
- Einbautiefe
86 mm
- Herstellerfarbe
Blau
Schwarz
- Messkategorie
CAT III 600 V
- Breite
96 mm
- Höhe
96 mm
- Länge
86 mm
- Schnittstellen
RS485
- Schnittstellen
RS-485
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2875319 Janitza 5236005 Erweiterungsmodul
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2875319 Janitza 5236005 Erweiterungsmodul
Beschreibung

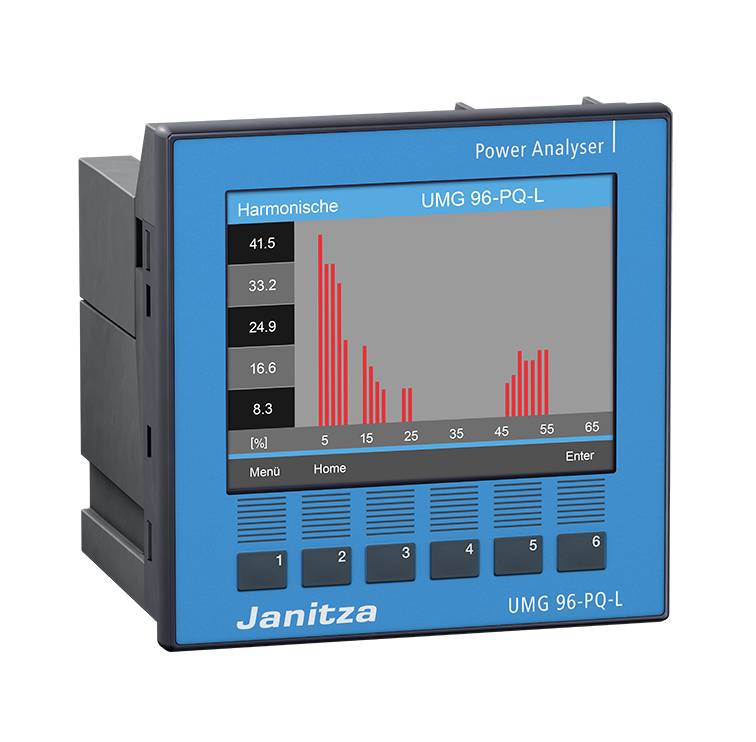

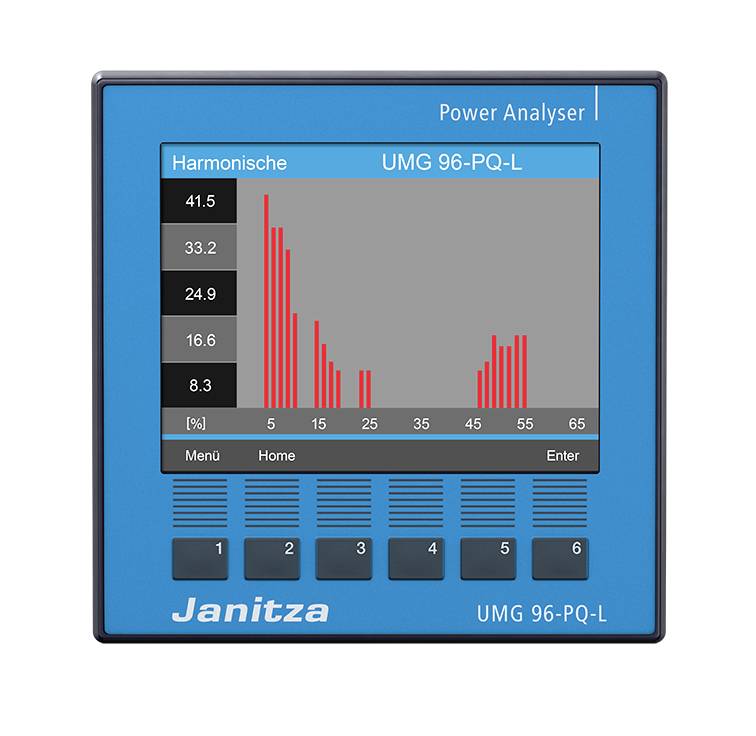

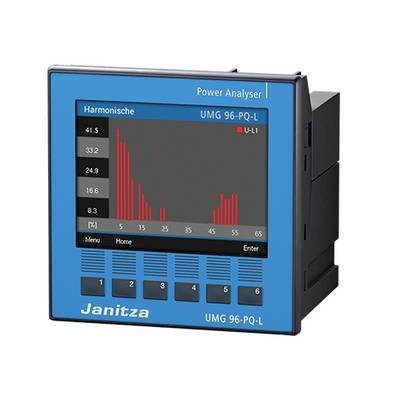

Die Messgeräte UMG 96 PQ-L stehen in verschiedenen Varianten zur Auswahl. Für die Spannungsversorgung des Gerätes eignen sich sowohl Wechsel- als auch Gleichspannung in zwei verschiedenen Spannungsbereichen1). Als Besonderheit des UMG 96 PQ-L sind auch Varianten für die Messung in ungeerdeten Dreiphasen-3-Leitersystemen (IT-Netzen) bis 600 V AC verfügbar.
Ausführung
- Mit Uhr, Batterie und Messdatenspeicher (64MB)
- Versorgungsspannung:90 V - 277 V (50/60) Hz oder 90 V - 250 V DC
- Messung in TN- TT und IT Netzen
- Messung von Oberschwingungen bis zur 65.
- Wirkarbeit Klasse 0,2S
- 3 Spannungsmesseingänge
- Messkategorie: 600 V CAT III
- Messung in 3-Phasen 4-Leitersystemen bis 417 V/720 V (+-10%) nach IEC
- Messung in 1-Phasen 2-Leitersystemen bis 480 V (+-10%)
- 3 Strommesseingänge
- Messkategorie: 300V CAT II
- Nennstrom 5A / 1A einstellbar
- Strommessbereich: 5 mA... 6 A
- Auflösung: 0,1mA
- Peripherie
- je 3x Digitale Eingänge und Ausgänge
- 1x Analog Ausgang
- 1x RS485 (Modbus RTU)
Lieferumfang
- 33.03.389 Installationsanleitung inkl. Sicherheitshinweise und „Software-GridVis" Schnelleinstieg
- 52.22.251 Befestigungssatz
- 52.00.008 RS485-Abschlusswiderstand 120 Ohm
