Name: FESTO 559264 DSNU-16-40-PPS-A Normzylinder Hublänge: 40 mm 1 St.
Brand: FESTO
SKU: 1944054
Availability: BackOrder

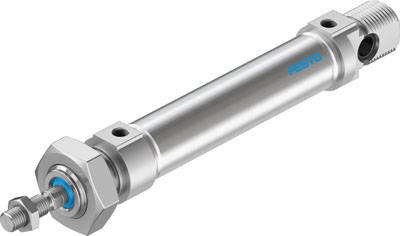

Ein pneumatischer Zylinder aus Metall mit der Aufschrift 'Festo' auf der Seite. Er hat Anschlüsse an beiden Enden.

Datenblatt (PDF)

Gesamt (CHF 65.95 / Stück)

CHF 69.95

-6 %

CHF 65.95

inkl. MwSt.

nur CHF 8.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Normzylinder DSNU-16-40-PPS-A

Technische Daten

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Produkt-Art: Normzylinder

Hublänge: 40 mm

Min. Betriebsdruck: 1 bar

Betriebsdruck (max.): 10 bar

Durchmesser: 16 mm

Herst.-Teilenr.: 559264

Ausführung: Befestigungsart: mit Zubehör

Gewicht: 89.9 g

Baugröße: 16

Befestigungsgewinde: M6

Druckluft-Anschluss: M5

Kolben-Durchmesser: 16 mm

Kolbenstangen-Material: Stahl

Kolbenstangengewinde: M6

Kraft (max.): 120.6 N

Material: PPS

Max. Umgebungstemperatur: 80 °C

Min. Umgebungstemperatur: -20 °C

Wirkungsweise: Doppelwirkend

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Hublänge

Herst.-Teilenr.

Durchmesser

Produkt-Art

FESTO 1908247 DSNU-8-15-P-A Normzylinder Hublänge: 15 mm 1 St.

Bestell-Nr.:2123183

Lieferung Mo., 2. Nov.

Conrad Electronic

15 mm

1908247

8 mm

Normzylinder

Stück

Min.: 1

Vielfache: 1

CHF 43.95^*

FESTO 1908248 DSNU-8-20-P-A Normzylinder Hublänge: 20 mm 1 St.

Bestell-Nr.:2123184

Lieferung Mo., 2. Nov.

Conrad Electronic

20 mm

1908248

Normzylinder

Stück

Min.: 1

Vielfache: 1

CHF 43.95^*

FESTO 1908249 DSNU-8-30-P-A Normzylinder Hublänge: 30 mm 1 St.

Bestell-Nr.:2123185

Lieferung Mo., 2. Nov.

Conrad Electronic

30 mm

1908249

8 mm

Normzylinder

Stück

Min.: 1

Vielfache: 1

CHF 43.95^*

FESTO 1908250 DSNU-8-60-P-A Normzylinder Hublänge: 60 mm 1 St.

Bestell-Nr.:2123186

Lieferung Mo., 2. Nov.

Conrad Electronic

60 mm

1908250

8 mm

Normzylinder

Stück

Min.: 1

Vielfache: 1

CHF 43.95^*

FESTO 1908251 DSNU-10-15-P-A Normzylinder Hublänge: 15 mm 1 St.

Bestell-Nr.:2123187

Lieferung Mo., 2. Nov.

Conrad Electronic

15 mm

1908251

10 mm

Normzylinder

Stück

Min.: 1

Vielfache: 1

CHF 47.95^*

FESTO 1908252 DSNU-10-20-P-A Normzylinder Hublänge: 20 mm 1 St.

Bestell-Nr.:2123188

Lieferung Mo., 2. Nov.

Conrad Electronic

20 mm

1908252

10 mm

Normzylinder

Stück

Min.: 1

Vielfache: 1

CHF 47.95^*

FESTO 1908253 DSNU-10-30-P-A Normzylinder Hublänge: 30 mm 1 St.

Bestell-Nr.:2123189

Lieferung Mo., 2. Nov.

Conrad Electronic

30 mm

1908253

10 mm

Normzylinder

Stück

Min.: 1

Vielfache: 1

CHF 47.95^*

FESTO 1908254 DSNU-10-60-P-A Normzylinder Hublänge: 60 mm 1 St.

Bestell-Nr.:2123190

Sofort-Lieferung Do., 22. Okt.

11 StückConrad Electronic

60 mm

1908254

10 mm

Normzylinder

Stück

Min.: 1

Vielfache: 1

CHF 51.95^*

FESTO 1908256 DSNU-12-20-P-A Normzylinder Hublänge: 20 mm 1 St.

Bestell-Nr.:1944129

Lieferung Mo., 2. Nov.

Conrad Electronic

20 mm

1908256

12 mm

Normzylinder

Stück

Min.: 1

Vielfache: 1

CHF 51.95^*

FESTO 1908258 DSNU-12-60-P-A Normzylinder Hublänge: 60 mm 1 St.

Bestell-Nr.:1944131

Lieferung Mo., 2. Nov.

Conrad Electronic

60 mm

1908258

12 mm

Normzylinder

Stück

Min.: 1

Vielfache: 1

CHF 51.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1944054 FESTO 559264 DSNU-16-40-PPS-A Normzylinder Hublänge: 40 mm 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1944054 FESTO 559264 DSNU-16-40-PPS-A Normzylinder Hublänge: 40 mm 1 St.

Beschreibung

Normzylinder DSNU-16-40-PPS-A

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität: VDMA24364-B1/B2-L
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
Umgebungstemperatur: -20
Werkstoff-Hinweis: RoHS konform
Befestigungsart: mit Zubehör
Betriebsdruck: 1
Symbol: 992970
Werkstoff Dichtungen: NBR
Konstruktiver Aufbau: Kolben
Pneumatischer Anschluss: M5
Entspricht Norm: CETOP RP 52 P
Werkstoff Deckel: Aluminium-Knetlegierung
Dämpfung: selbsteinstellende pneumatische Endlagendämpfung
Funktionsweise: doppeltwirkend
Positionserkennung: für Näherungsschalter
Hub: 40 MM
Kolben-Ø: 16 mm
Kolbenstangengewinde: M6
Varianten: einseitige Kolbenstange
Dämpfungslänge: 12 MM
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 103.7 N
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 120.6 N
Gewichtszuschlag pro 10 mm Hub: 4.6 G
Grundgewicht bei 0 mm Hub: 89.9 G
Werkstoff Kolbenstange: hochlegierter Stahl rostfrei
Kolbenstangenende: Außengewinde
Werkstoff Zylinderrohr: hochlegierter Stahl rostfrei
Reinraumtauglichkeit, gemessen nach ISO 14644-14: Klasse 6 nach ISO 14644-1
Aufprallenergie in den Endlagen: 0.15 J
Bewegte Masse bei 0 mm Hub: 23 G
Zuschlag bewegte Masse pro 10 mm Hub: 2 G
