Name: FESTO 536341 ADN-16-50-I-P-A Kompaktzylinder Hublänge: 50 mm 1 St.
Brand: FESTO
SKU: 1939616
Availability: BackOrder

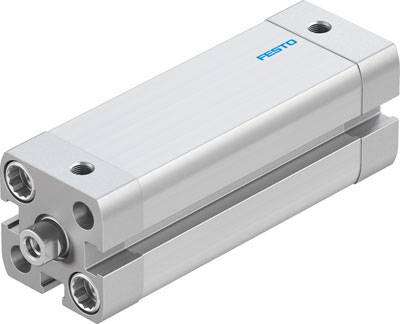

Silberner pneumatischer Zylinder mit zwei Anschlüssen und blauer 'Festo'-Beschriftung auf der Oberfläche. Eignet sich für industrielle Anwendungen.

Datenblatt (PDF)

Gesamt (CHF 57.95 / Stück)

CHF 57.95

inkl. MwSt.

nur CHF 8.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Kompaktzylinder ADN-16-50-I-P-A

Technische Daten

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Produkt-Art: Kompaktzylinder

Hublänge: 50 mm

Betriebsdruck (max.): 10 bar

Herst.-Teilenr.: 536341

Ausführung: Kompaktzylinder ADN-16-50-I-P-A für Positionserkennung, mit Innengewinde an der Kolbenstange. Hub=50 mm, Kolben-Durchmesser=16 mm, Kolbenstangengewinde=M4, Dämpfung=P: elastische Dämpfungsringe/-platten beidseitig, Einbaulage=beliebig

Baugröße: 16

Dichtungsmaterial: TPE-U(PUR)

Druckluft-Anschluss: M5

Kolben-Durchmesser: 16 mm

Kolbenstangen-Material: Stahl nicht rostend

Kolbenstangen-Ø: 16 mm

Kraft (max.): 121 N

Max. Umgebungstemperatur: +80 °C

Min. Umgebungstemperatur: -20 °C

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Hublänge

Herst.-Teilenr.

Betriebsdruck (max.)

FESTO 4886885 ADN-S-6-5-I Kompaktzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 5 mm 1 St.

Bestell-Nr.:2800577

Lieferung Fr., 23. Okt.

Conrad Electronic

5 mm

4886885

8 bar

Stück

Min.: 1

Vielfache: 1

CHF 33.95^*

FESTO 4886886 ADN-S-6-10-I Kompaktzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 10 mm 1 St.

Bestell-Nr.:2800578

Lieferung Fr., 23. Okt.

Conrad Electronic

10 mm

4886886

8 bar

Stück

Min.: 1

Vielfache: 1

CHF 33.95^*

FESTO 4887523 ADN-S-10-5-I Kompaktzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 5 mm 1 St.

Bestell-Nr.:2800579

Lieferung Fr., 23. Okt.

Conrad Electronic

5 mm

4887523

8 bar

Stück

Min.: 1

Vielfache: 1

CHF 33.95^*

FESTO 4887524 ADN-S-10-10-I Kompaktzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 10 mm 1 St.

Bestell-Nr.:2800580

Lieferung Fr., 23. Okt.

Conrad Electronic

10 mm

4887524

8 bar

Stück

Min.: 1

Vielfache: 1

CHF 33.95^*

FESTO 5132663 ADN-S-63-5-I-P-A Kompaktzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 5 mm 1 St.

Bestell-Nr.:2800591

Bald verfügbar

Conrad Electronic

5 mm

5132663

10 bar

Stück

Min.: 1

Vielfache: 1

CHF 111.95^*

FESTO 5132664 ADN-S-63-10-I-P-A Kompaktzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 10 mm 1 St.

Bestell-Nr.:2800592

Bald verfügbar

Conrad Electronic

10 mm

5132664

10 bar

Stück

Min.: 1

Vielfache: 1

CHF 115.95^*

FESTO 5132665 ADN-S-63-15-I-P-A Kompaktzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 15 mm 1 St.

Bestell-Nr.:2800594

Bald verfügbar

Conrad Electronic

15 mm

5132665

10 bar

Stück

Min.: 1

Vielfache: 1

CHF 117.95^*

FESTO 5132666 ADN-S-63-20-I-P-A Kompaktzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 20 mm 1 St.

Bestell-Nr.:2800595

Bald verfügbar

Conrad Electronic

20 mm

5132666

10 bar

Stück

Min.: 1

Vielfache: 1

CHF 121.95^*

FESTO 5132667 ADN-S-63-25-I-P-A Kompaktzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 25 mm 1 St.

Bestell-Nr.:2800597

Bald verfügbar

Conrad Electronic

25 mm

5132667

Stück

Min.: 1

Vielfache: 1

CHF 123.95^*

FESTO 5132668 ADN-S-63-30-I-P-A Kompaktzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 30 mm 1 St.

Bestell-Nr.:2800598

Bald verfügbar

Conrad Electronic

30 mm

5132668

10 bar

Stück

Min.: 1

Vielfache: 1

CHF 127.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1939616 FESTO 536341 ADN-16-50-I-P-A Kompaktzylinder Hublänge: 50 mm 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1939616 FESTO 536341 ADN-16-50-I-P-A Kompaktzylinder Hublänge: 50 mm 1 St.

Beschreibung

Kompaktzylinder ADN-16-50-I-P-A

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität: VDMA24364-B1/B2-L
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
Umgebungstemperatur: -20
Werkstoff-Hinweis: RoHS konform
Produktgewicht: 141 G
Befestigungsart: wahlweise:
Betriebsdruck: 46211
Symbol: 991217
Werkstoff Dichtungen: TPE-U(PUR)
Pneumatischer Anschluss: M5
Basierend auf Norm: ISO 21287
Werkstoff Deckel: Aluminium-Knetlegierung, eloxiert
Dämpfung: elastische Dämpfungsringe/-platten beidseitig
Funktionsweise: doppeltwirkend
Positionserkennung: für Näherungsschalter
Hub: 50 MM
Kolben-Ø: 16 mm
Kolbenstangengewinde: M4
Varianten: einseitige Kolbenstange
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 90 N
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 121 N
Bewegte Masse: 34 G
Werkstoff Kolbenstange: hochlegierter Stahl
Kolbenstangenende: Innengewinde
Werkstoff Zylinderrohr: Aluminium-Knetlegierung, gleiteloxiert
Reinraumtauglichkeit, gemessen nach ISO 14644-14: Klasse 5 nach ISO 14644-1
Aufprallenergie in den Endlagen: 0.15 J
Werkstoff Bundschrauben: Stahl
