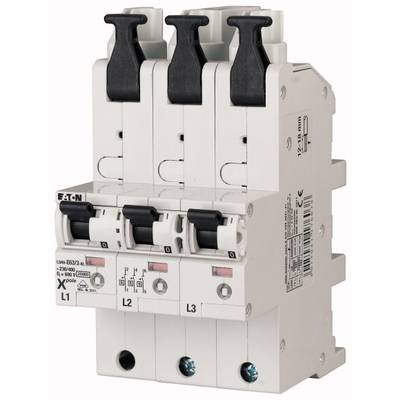

Eaton 119718 LSHU-E63/3-KL Hauptleitungsschutzschalter 63 A 230 V, 400 V
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Nennstrom - gerundet
63 A
Polzahl
3
Auslöse-Charakteristik
E
Produkt-Art
Hauptleitungsschutzschalter
Nennstrom
63 A
Datenblatt (PDF)
Anzahl
Gesamt (CHF 103.56 / Stück)
CHF
Highlights & Details
Selektiver Hauptleitungsschutzschalter LSHU-KL
- SH-Schalter 63A LSHU-E63/3-KL selektiv
Technische Daten
- Schraubenlose Abgangsklemmen
- Nennstrom - gerundet
63 A
- Nennstrom
63 A
- Herstellerfarbe
Weiß
- Abm.
(B x H x T) 81 x 151.30 x 99.50 mm
- Inhalt
1 St.
- Tiefe
99.50 mm
- Höhe
151.30 mm
- Breite
81 mm
- Passend für (Details)
Sammelschienenmontage
- Nennspannung
230 V
400 V
- Ausschaltvermögen
25 kA
- Polzahl
3
- Typ
LSHU-E63/3-KL
- Auslöse-Charakteristik
E
- Betriebsspannung (Details)
440 V
Sammelschiene
50 Hz
63 A
400 V
E
690 V
3
25 kA
4
3
6 kV
IP40
FALSE
6
- Produkt-Art
Hauptleitungsschutzschalter
Dokumente & Downloads
Datenblatt
Datenblatt 2234787 Eaton 119718 LSHU-E63/3-KL Hauptleitungsschutzschalter 63 A 230 V, 400 V
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2234787 Eaton 119718 LSHU-E63/3-KL Hauptleitungsschutzschalter 63 A 230 V, 400 V
Beschreibung
Selektivität
im Hauptstromversorgungssystem wird auch in der neuen TAB der Verteilungsnetzbetreiber sowie in aktuellen DIN-Normen gefordert. Eine selektive Überstromschutzeinrichtung ist heute unverzichtbarer Bestandteil einer komfortablen und sicheren Elektroinstallation.
Superschnelle Montage
Ein innovatives Schaltkonzept und die komfortable Anschlusstechnik sind Grundlage für kompakte Bauform und platzsparende Montage. Alle notwendigen Funktionen des Hauptsicherungsautomaten sind integriert und lassen sich ohne Zubehör realisieren. Die Einspeisung der Außenleiter direkt über den LSHU-KL ohne zusätzliche Sammelschienenklemmen spart Material und Platz.
Spezielles Sperren
Durch das neue Gerätedesign des Hauptsicherungsautomaten LSHU-KL sind jetzt komfortable Sperrfunktionen in das Gerät integriert. Hierdurch wird eine einfach durchzuführende Sperrung einer Kundenanlage möglich. Aber auch der Endkunde ist in der Lage, über den integrierten Sperrschieber das ungewollte oder unberechtigte Abschalten zu verhindern.
im Hauptstromversorgungssystem wird auch in der neuen TAB der Verteilungsnetzbetreiber sowie in aktuellen DIN-Normen gefordert. Eine selektive Überstromschutzeinrichtung ist heute unverzichtbarer Bestandteil einer komfortablen und sicheren Elektroinstallation.
Superschnelle Montage
Ein innovatives Schaltkonzept und die komfortable Anschlusstechnik sind Grundlage für kompakte Bauform und platzsparende Montage. Alle notwendigen Funktionen des Hauptsicherungsautomaten sind integriert und lassen sich ohne Zubehör realisieren. Die Einspeisung der Außenleiter direkt über den LSHU-KL ohne zusätzliche Sammelschienenklemmen spart Material und Platz.
Spezielles Sperren
Durch das neue Gerätedesign des Hauptsicherungsautomaten LSHU-KL sind jetzt komfortable Sperrfunktionen in das Gerät integriert. Hierdurch wird eine einfach durchzuführende Sperrung einer Kundenanlage möglich. Aber auch der Endkunde ist in der Lage, über den integrierten Sperrschieber das ungewollte oder unberechtigte Abschalten zu verhindern.
Ausführung
- Allgemein:
- Nennstrom: 63 A
- Nennspannung: 400 V
- Verlustleistung: 29,1 W
- Schutzschaltertyp: Miniatur-Leistungsschalter
- Typ: Typ E
- Internationale Schutzart (IP-Code): IP40
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
