Verteilerschrank-Sicherungen

Fällt zu Hause oder im Büro der Strom unerwartet aus, führt der erste Weg zum Stromkreisverteiler. In Verteilerkästen für die Elektroinstallation stecken elektrische Leitungen, über die elektrische Energie in die einzelnen Stromkreise verteilt wird. Die darin verbauten Sicherungen schützen vor Kurzschlüssen und Überlastung der elektrischen Leitungen und Geräte. Im Falle einer Überschreitung der Stromstärke wird der Stromfluss im Sicherungskasten automatisch unterbrochen.

Sicherungskästen gibt es als Aufputz- und Unterputz-Variante. Unterschieden werden sie in Unterverteilung und Hauptverteilung. Die Hauptverteilung folgt direkt auf den Transformator der Trafostation. Zu finden sind Hauptverteilerschränke entweder in der Trafostation oder in ihrer nahen Umgebung. Die Leitungen der Hauptverteilung führen zu mehreren Unterverteilern – dem jeweiligen Hausanschluss von Büro, Gewerbe oder Wohnung. Unterverteiler werden zumeist im Hausanschlussraum beziehungsweise im Keller verbaut und versorgen von dort aus die einzelnen Stromkreise eines Hauses mit Strom. Gibt es mehrere Wohneinheiten, erhält jede Wohnung einen eigenen Verteiler.

In der Elektroinstallation verwendete Zählerschränke beziehungsweise Sicherungskästen sind genormt. Die Normen beziehen sich auf Grösse, Installationsreihen beziehungsweise Hutschienen, an denen einzelne Bauelemente montiert werden können, deren Abstände zueinander und mehr.

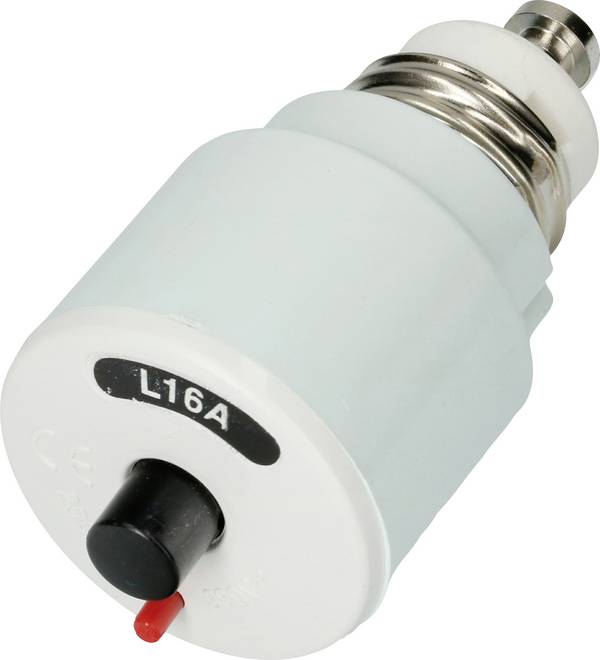

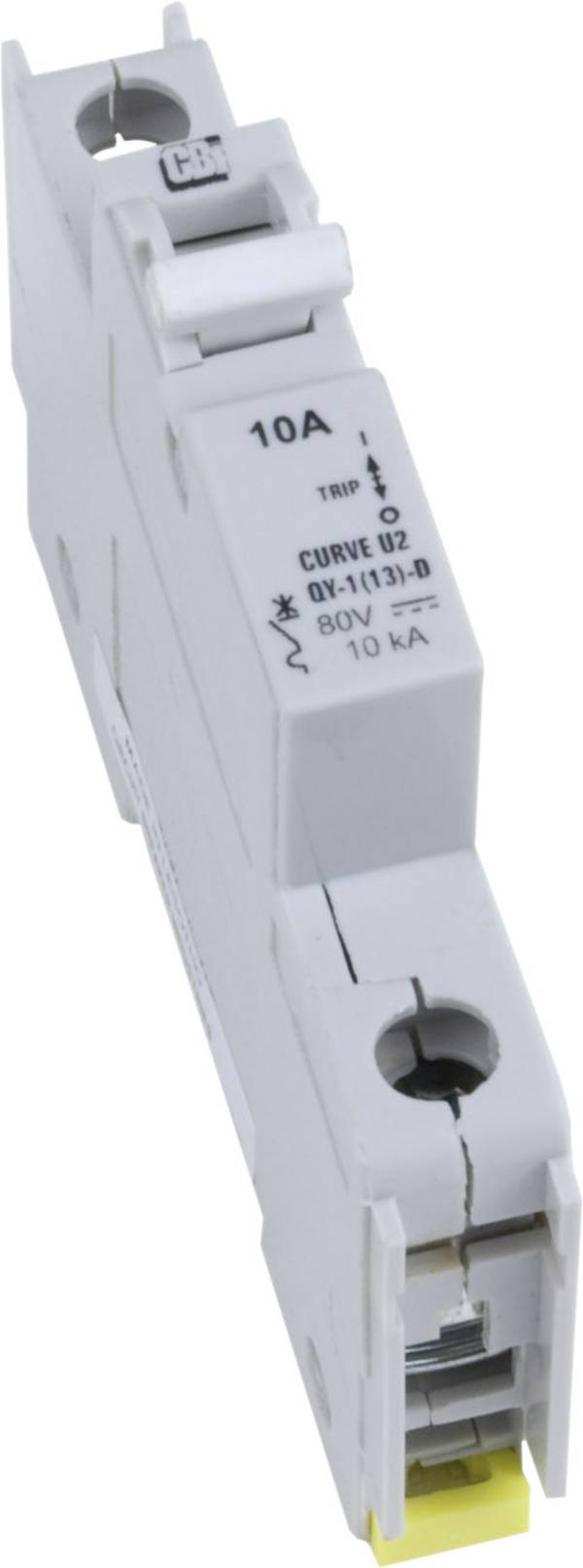

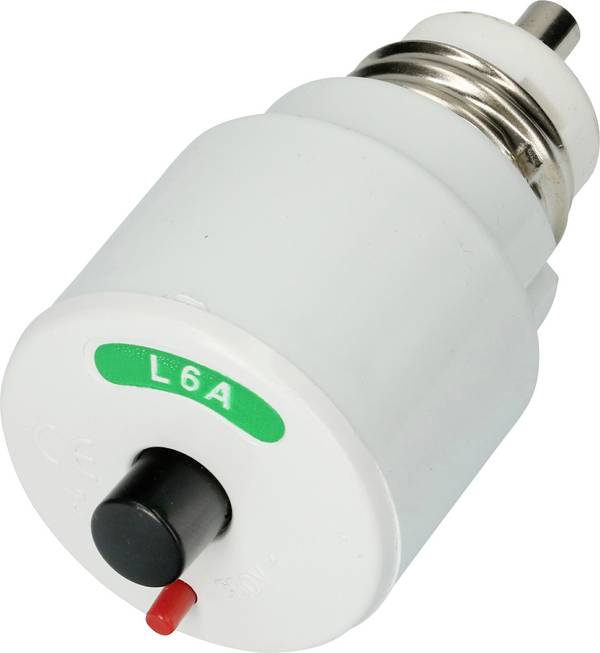

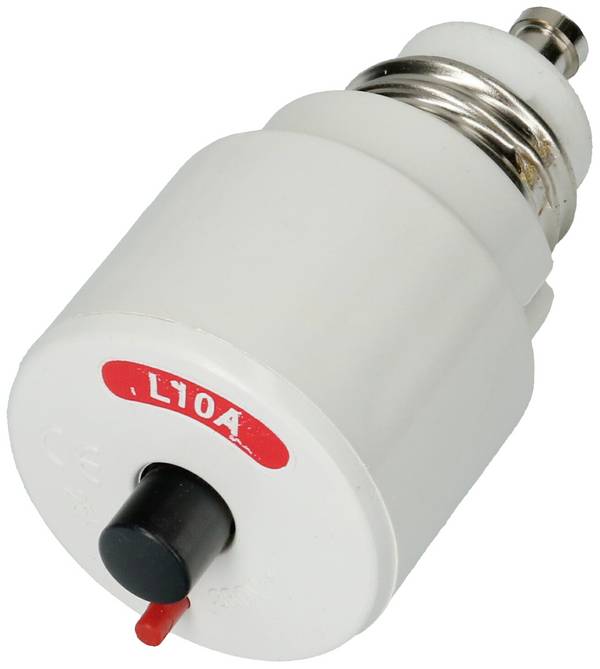

Leitungsschutzschalter (oder LS-Schalter) sorgen für eine Stromunterbrechung, sobald Fehlerströme auftreten oder es zu einem Kurzschluss oder einer Überlastung kommt.

Ihr Abschaltmechanismus wird thermisch, also durch Erwärmung, oder elektromagnetisch durch einen Kurzschluss oder durch Zusatzmodule ausgelöst. Auch das manuelle Betätigen ist möglich. Hierfür muss zumeist der Schalter (Kippschalter) umgelegt oder der Auslöseknopf gedrückt werden.

FI-Schalter (oder Fehlerstrom-Schutzschalter) sind von elementarer Bedeutung für die Sicherheit und schützen etwa vor Stromschlägen beim Umgang mit defekten Geräten. Sie lösen aus, sobald im Stromkreis Auffälligkeiten auftreten. Das ist der Fall, wenn ein beschädigtes oder nicht isoliertes Gerät berührt wird und dadurch etwa Stromschläge verursacht werden könnten.

Brandschutzschalter schützen vor Kabelbränden. Sobald Fehlerlichtbögen beispielsweise durch lose Kontaktstellen erkannt werden, schalten sie ab.

Mangelhafte Abisolierungen, Verschleiss von Kabeln, Schäden an elektrischen Leitungen durch Bauarbeiten oder Kabel mit Bruch und/oder Knick könnten sonst zu Bränden führen.

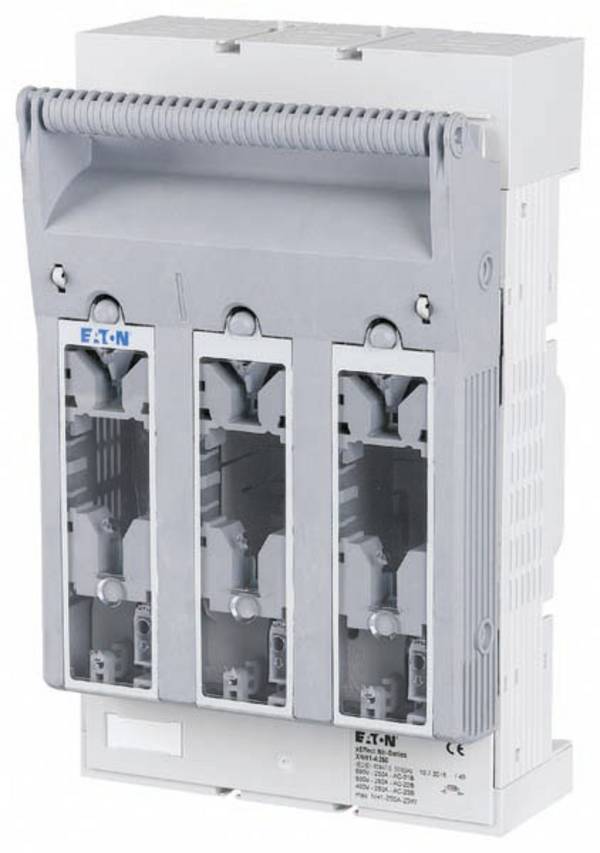

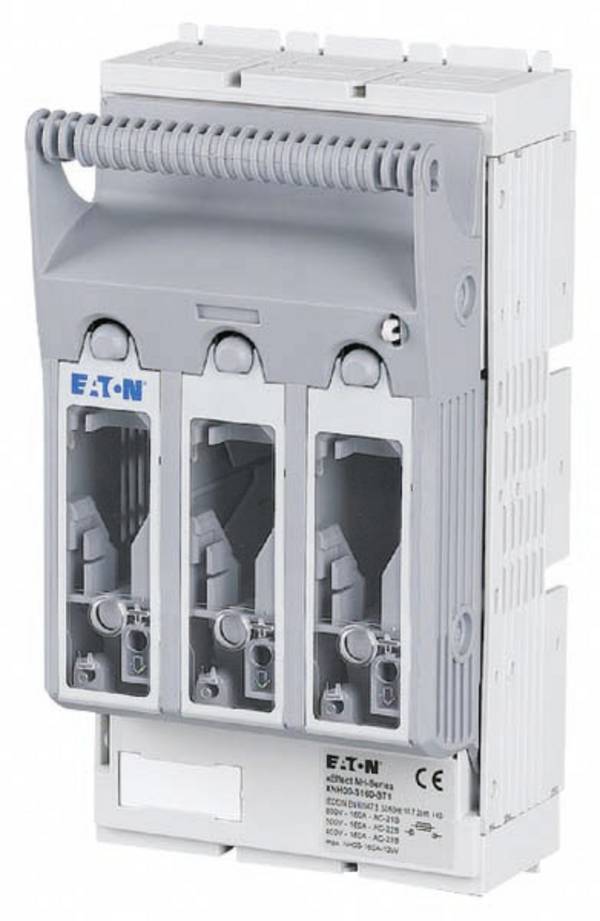

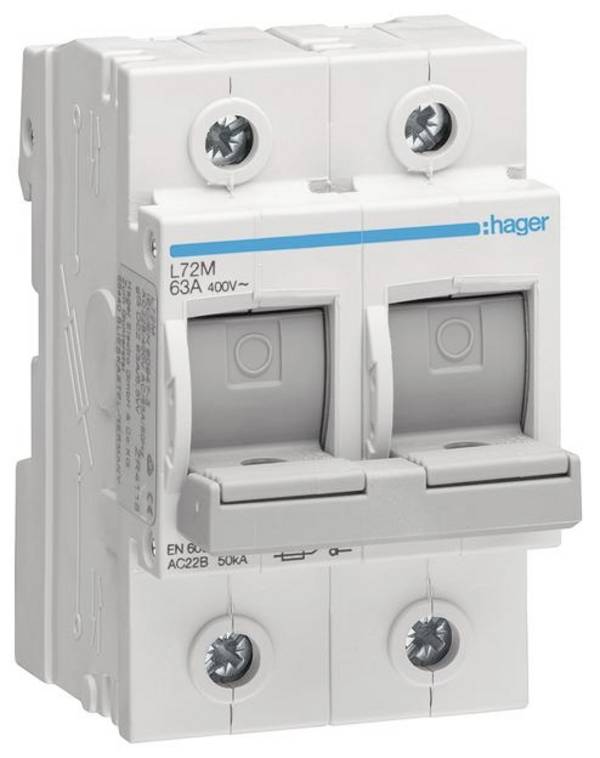

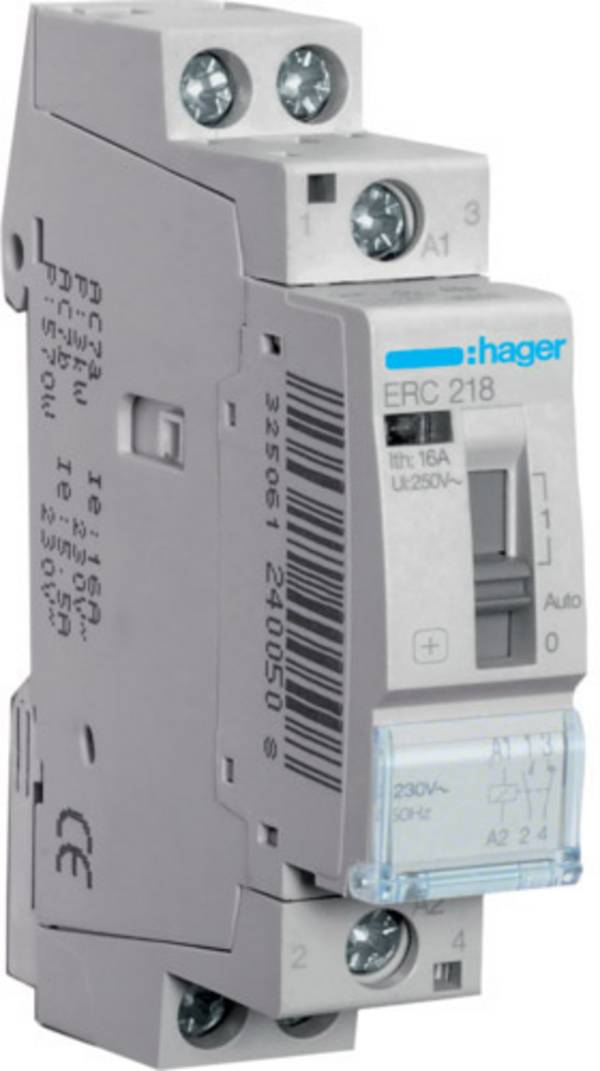

vierpoliger Lasttrennschalter

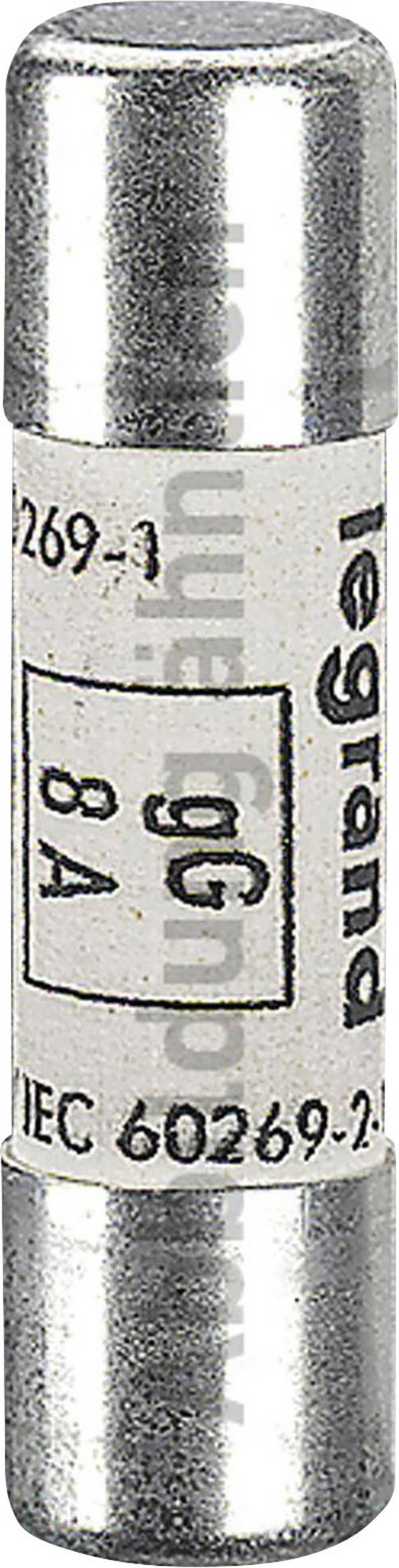

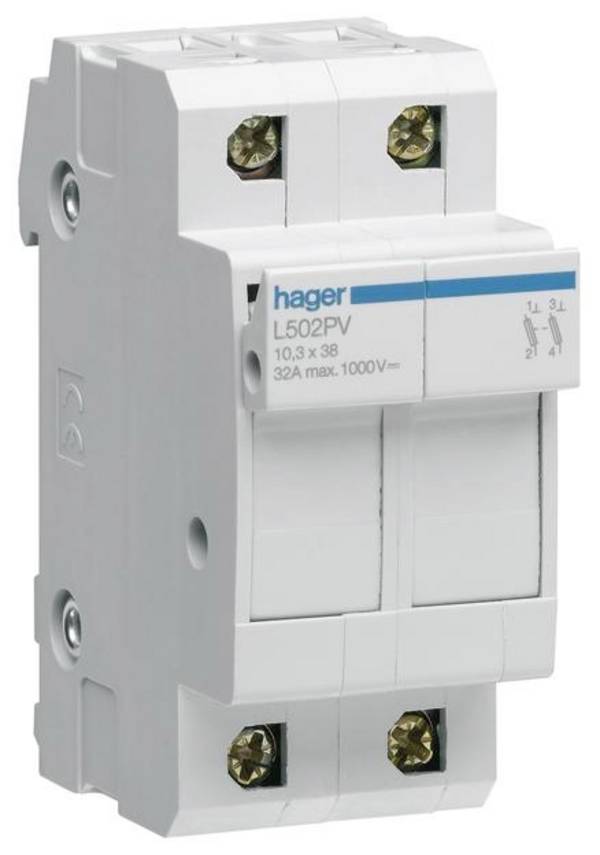

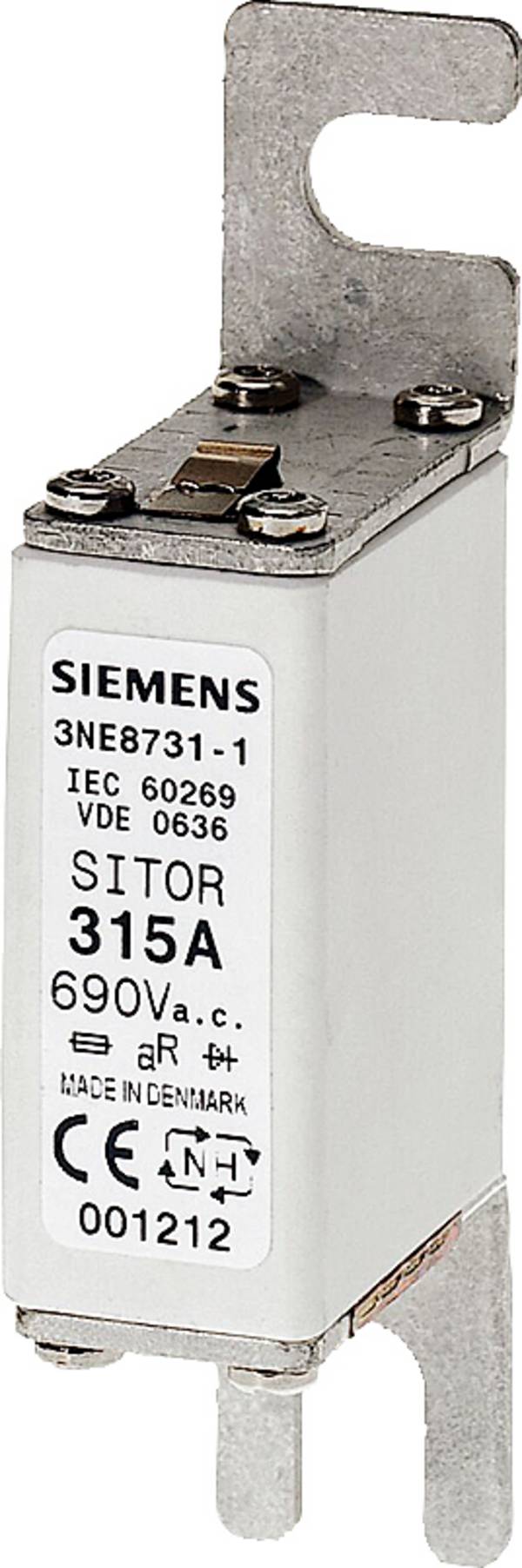

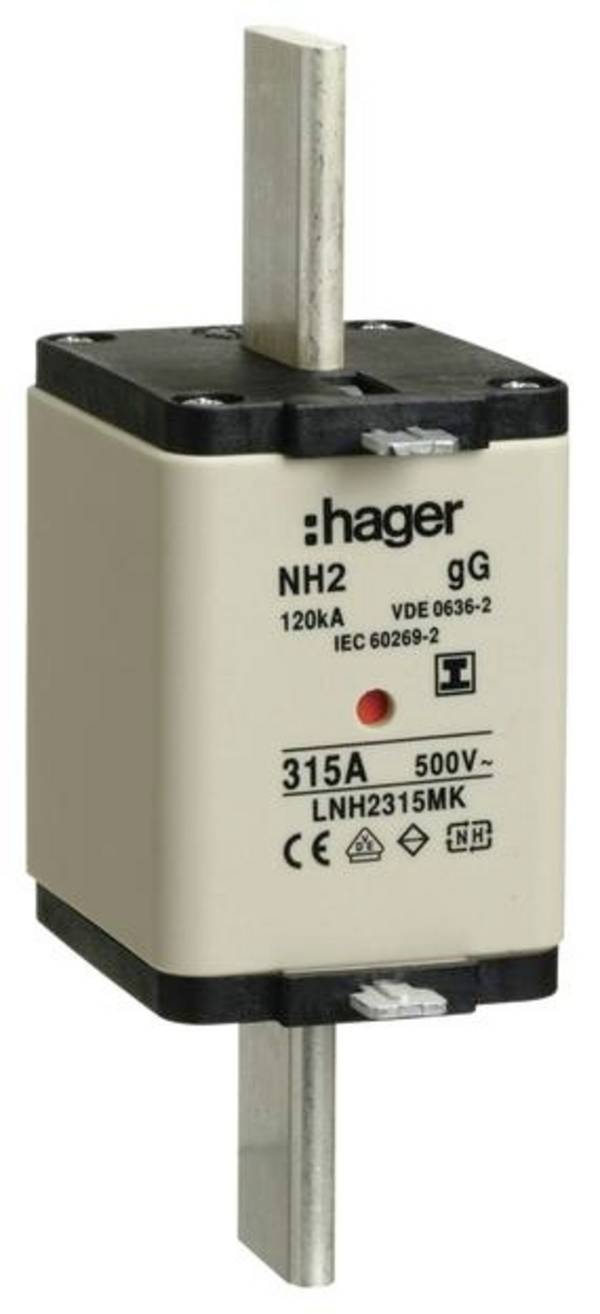

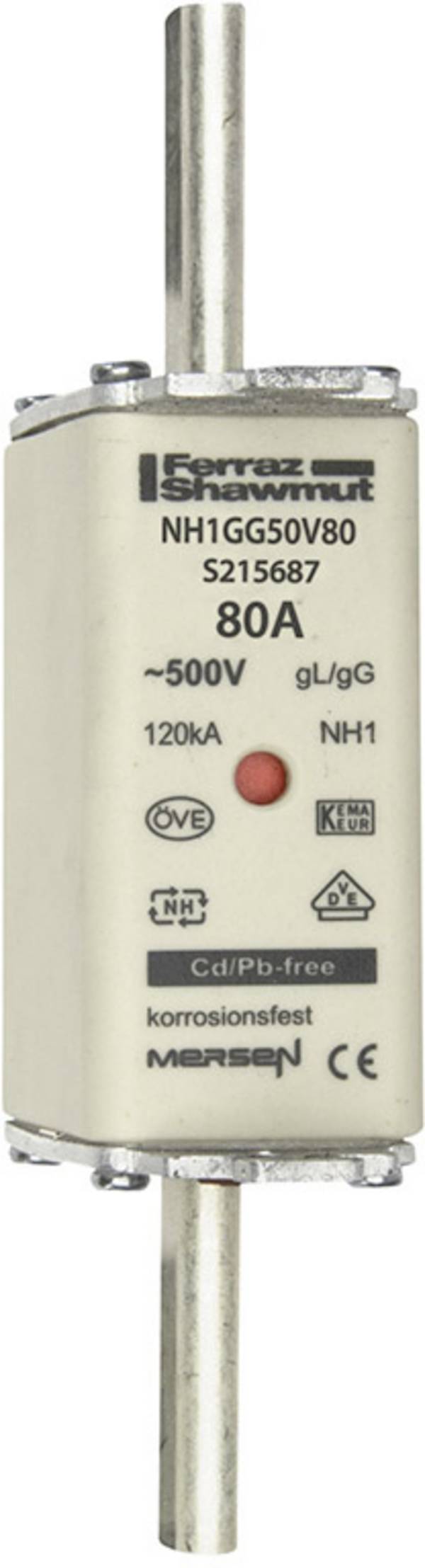

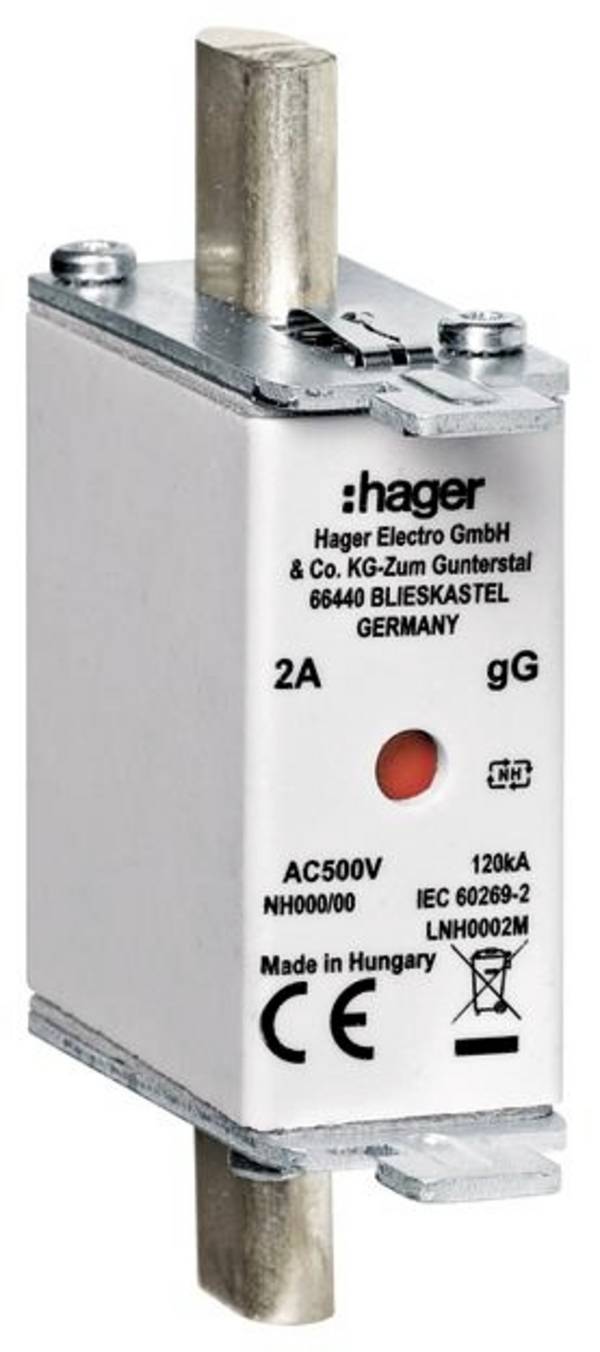

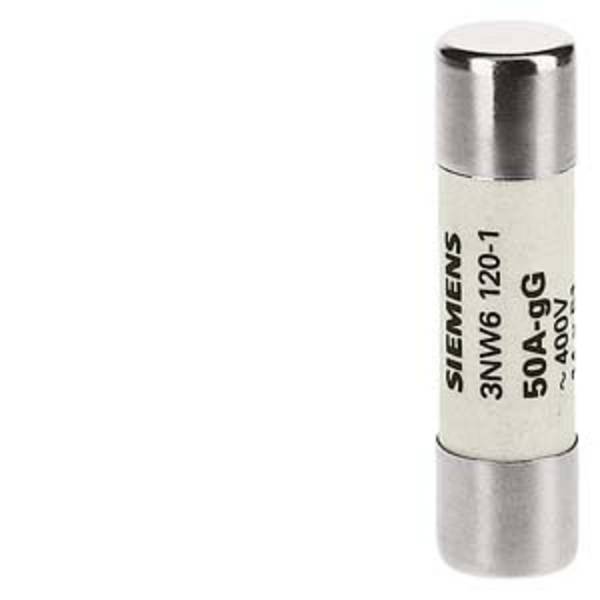

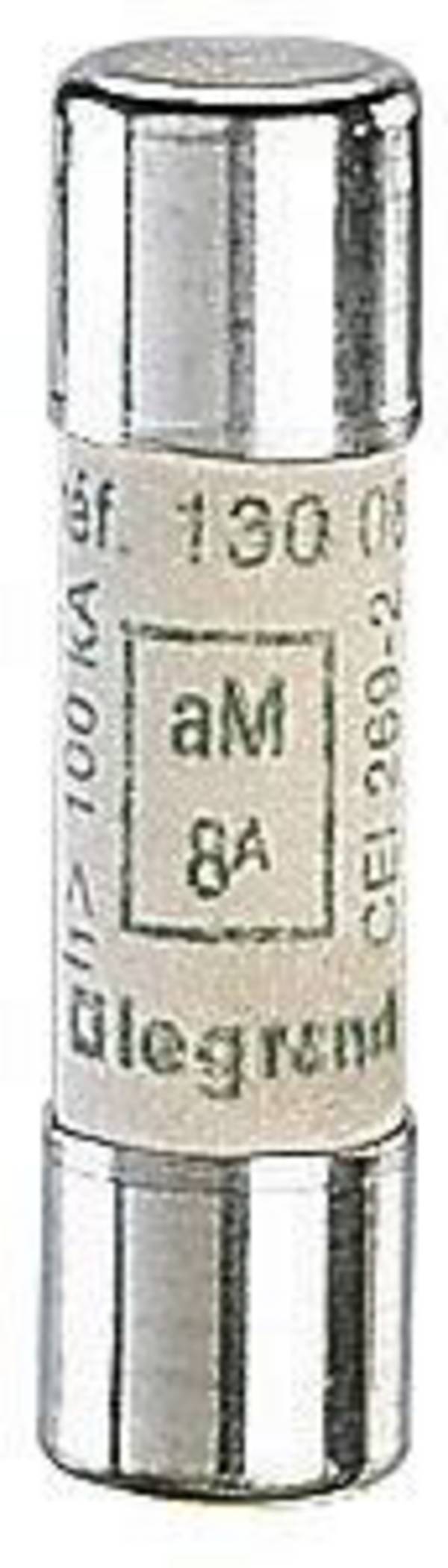

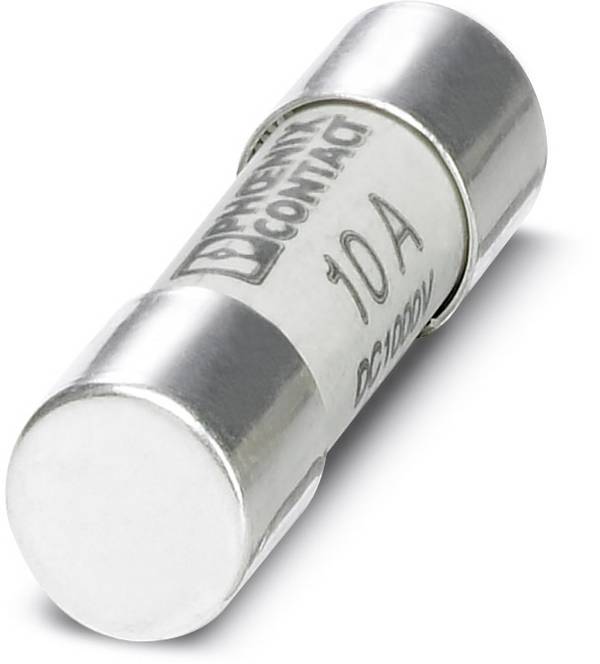

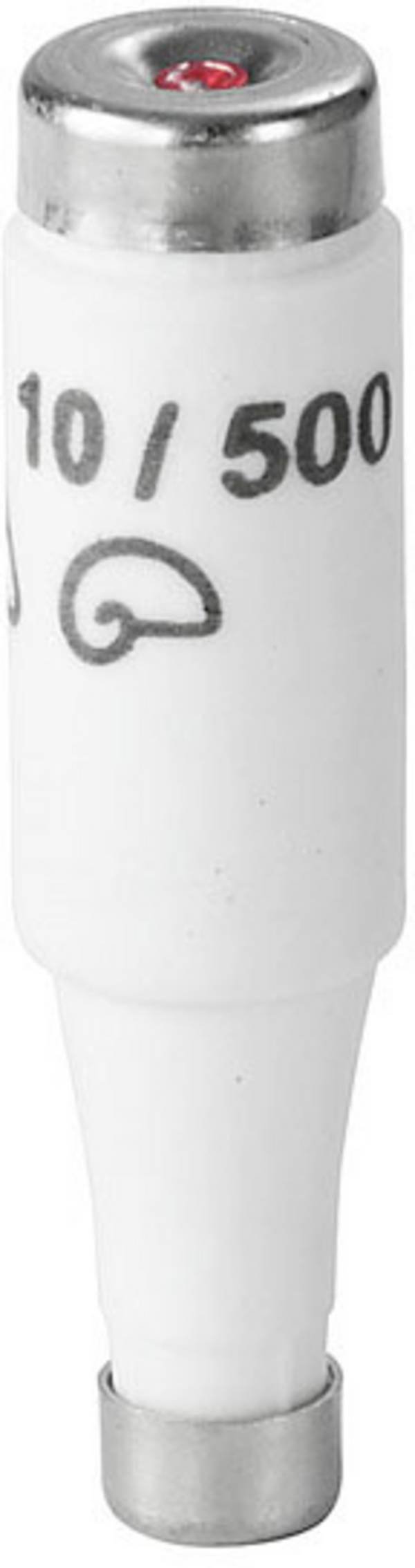

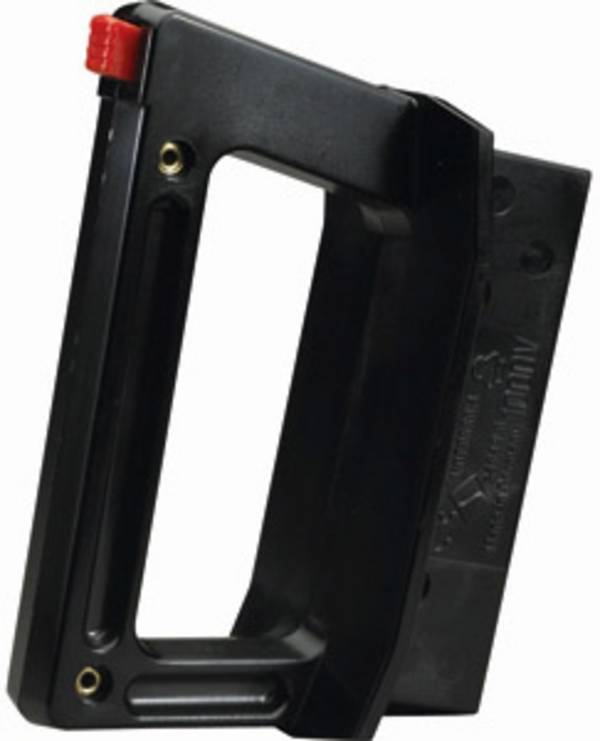

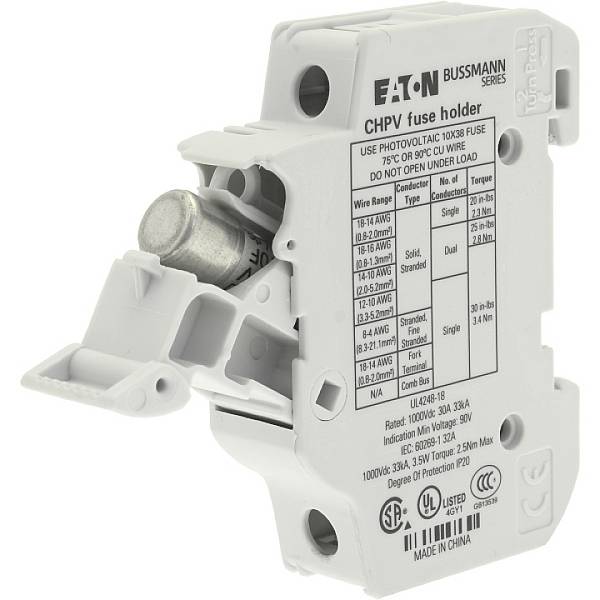

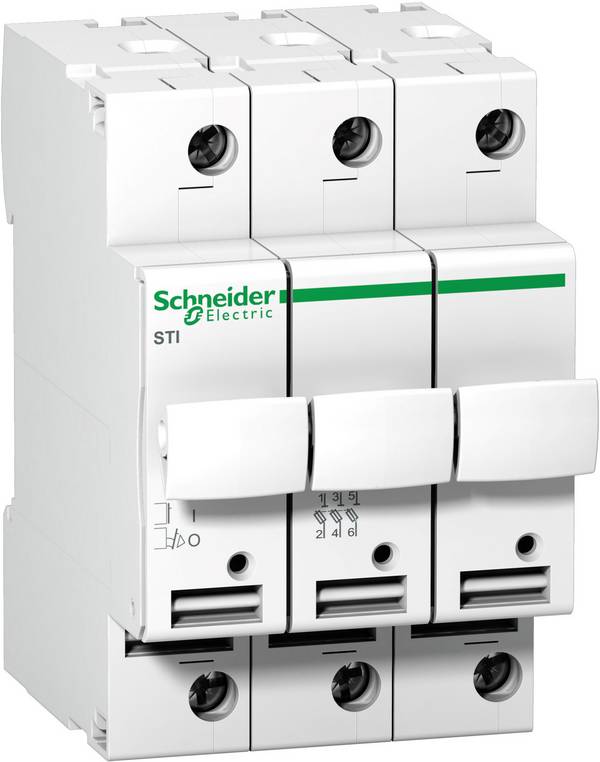

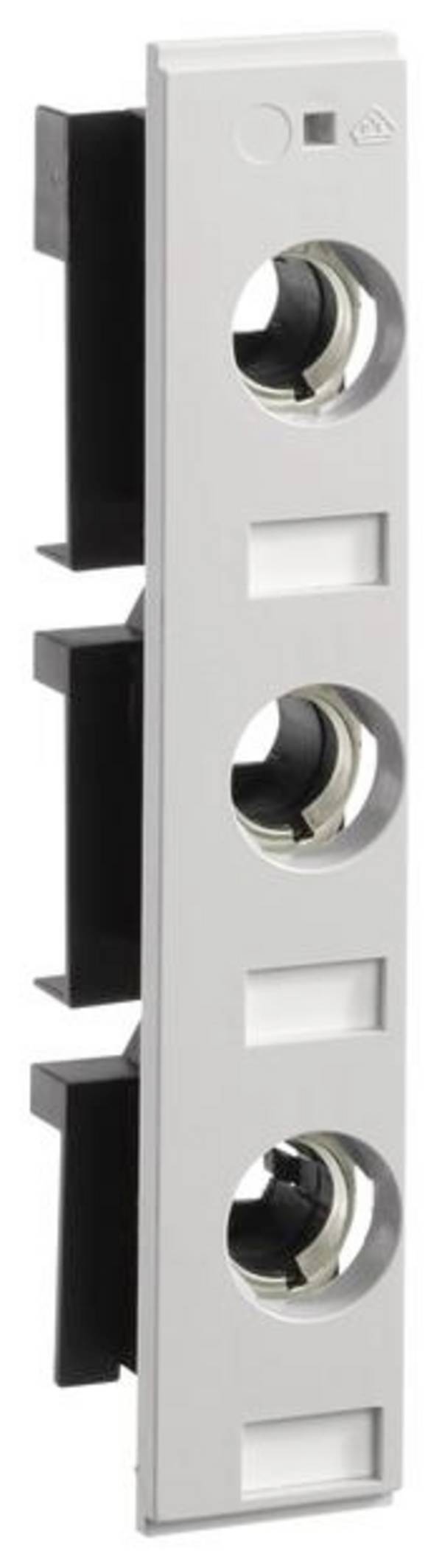

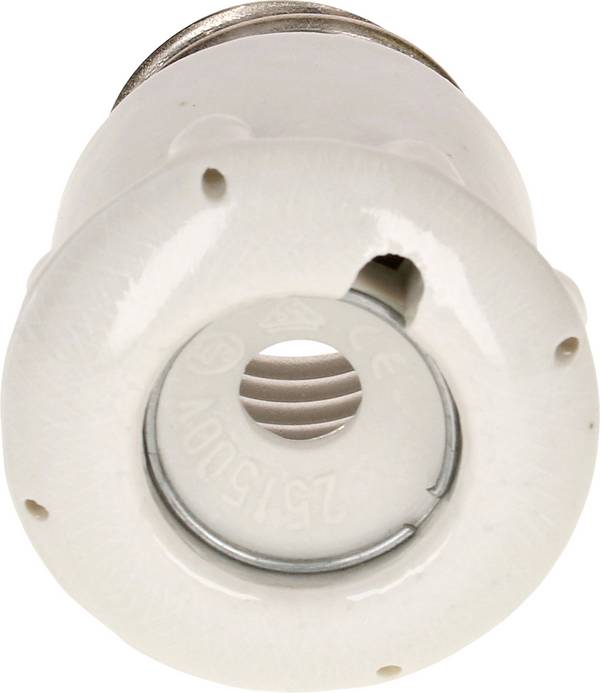

NH-Sicherung

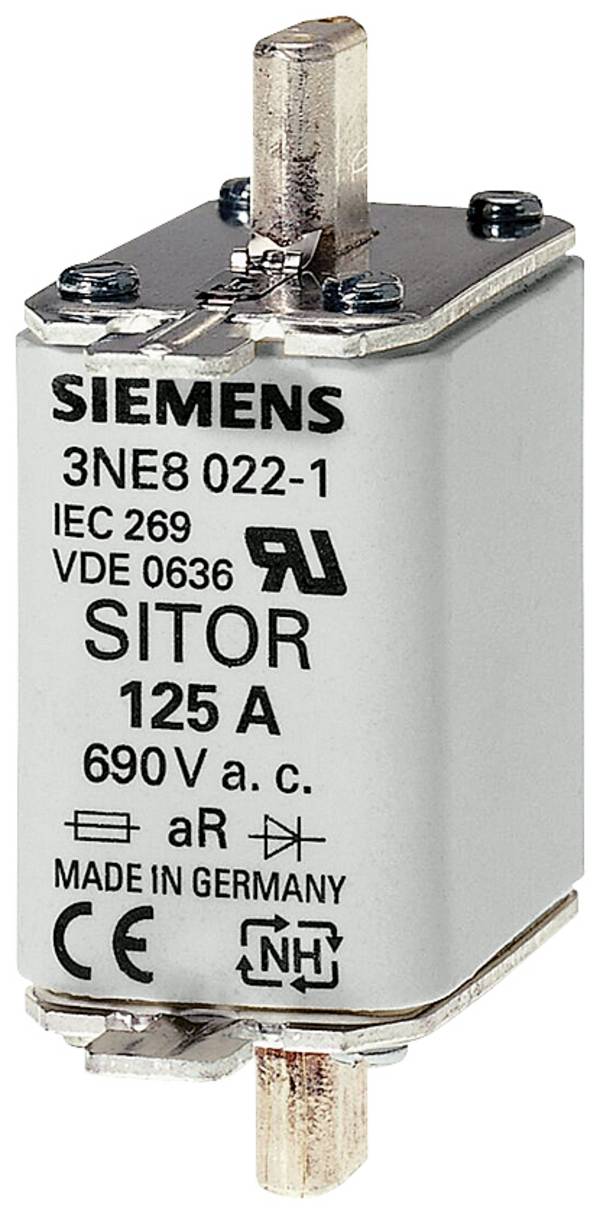

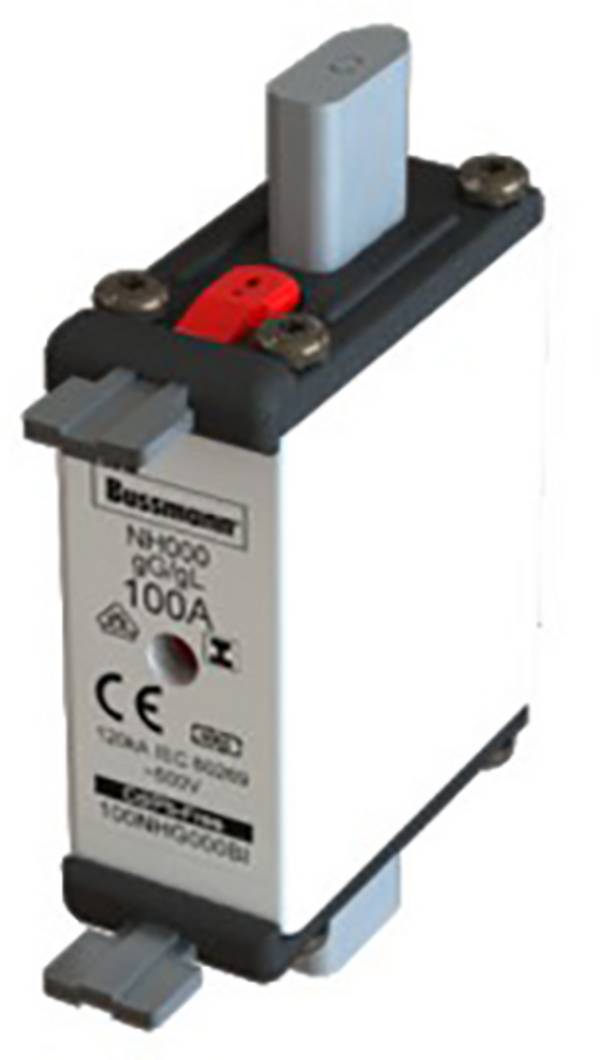

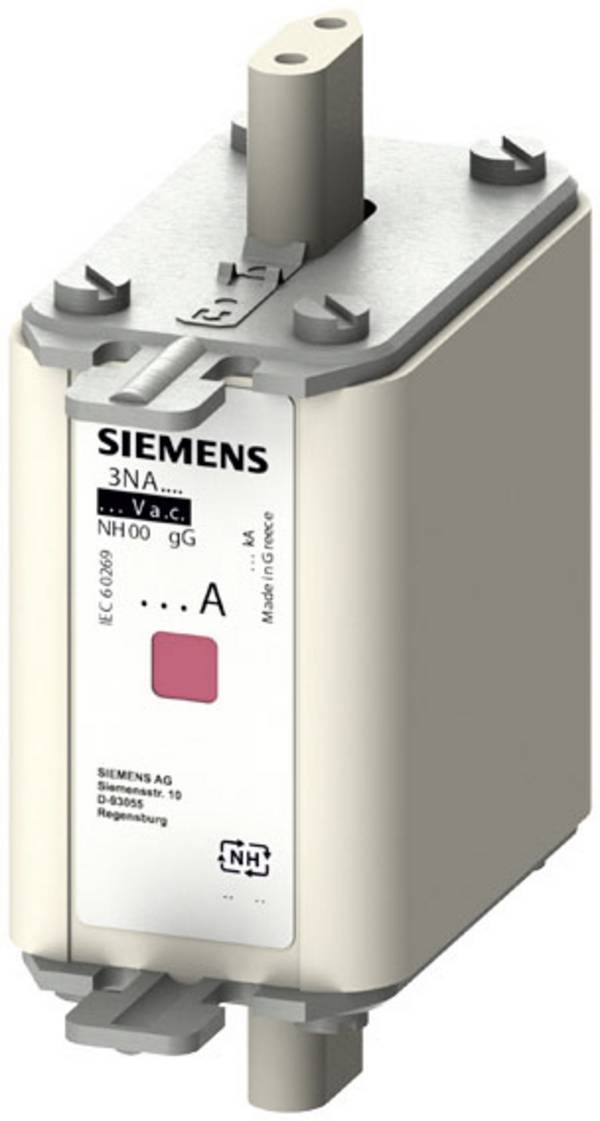

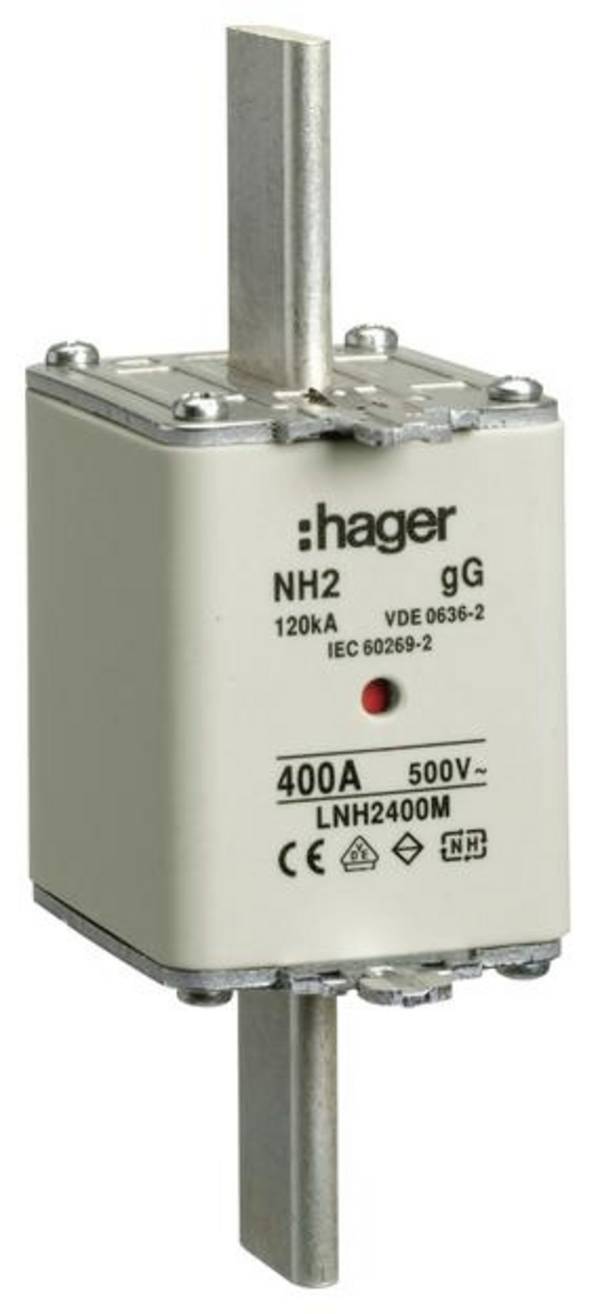

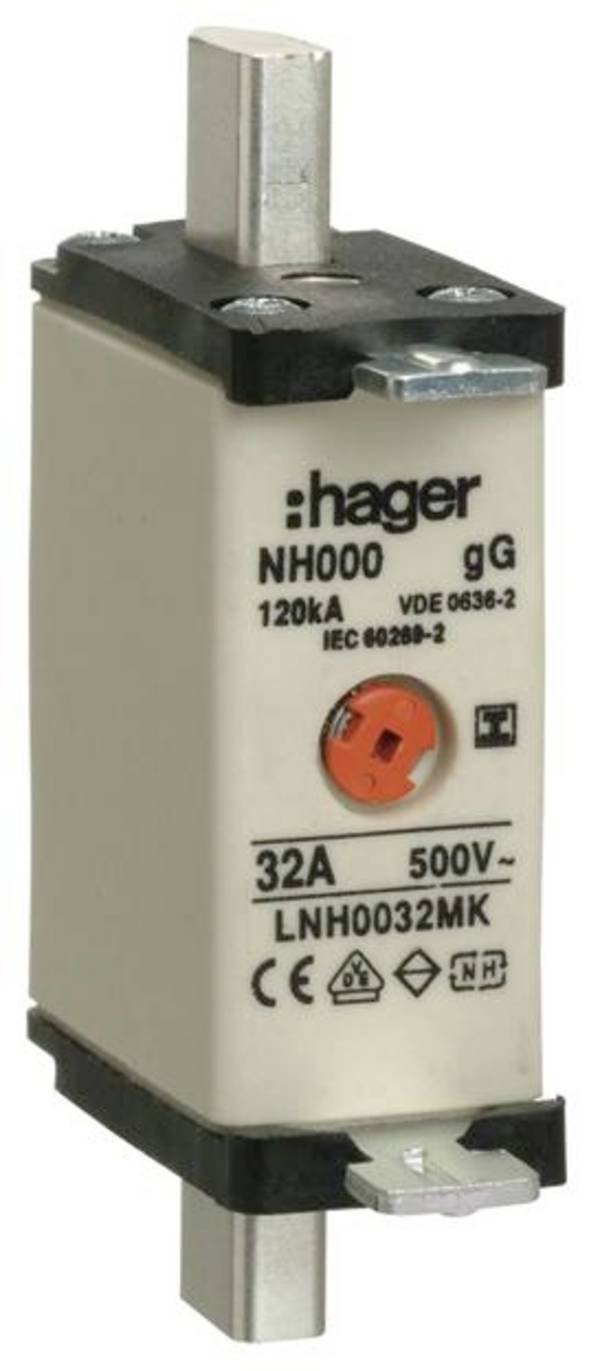

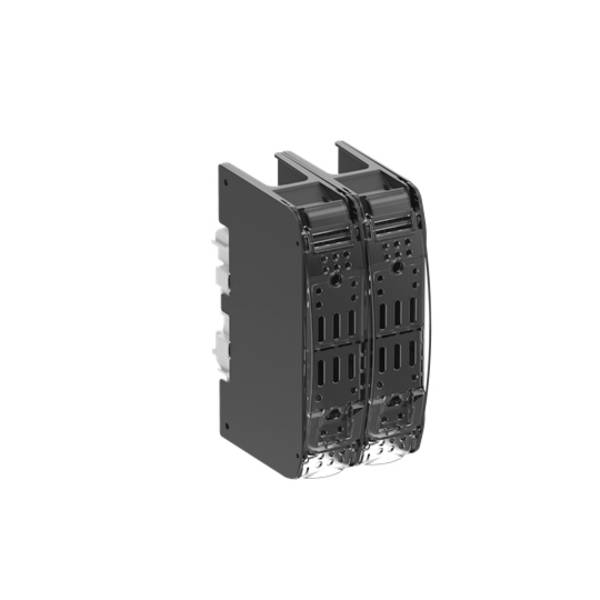

NH-Sicherungen gibt es unterschiedlichen Grössen

Was besagt die Auslöse-Charakteristik?

Für Sicherungsschalter gibt es eine sogenannte Auslöse-Charakteristik. Daraus können Sie ableiten, ab wann eine thermische oder magnetische Auslösung erfolgt.

Was ist bei der Installation eines Verteilerkastens zu beachten?

Zunächst einmal muss im Gehäuse der Unterverteilung und der Hauptverteilung genug Platz für alle Einbaugeräte vorhanden sein. Dazu zählen ebenso Elemente, die später nachgerüstet werden. Zudem sollte der Kasten in gut erreichbarer Höhe montiert werden – und dazu in einem Raum, der schnell und problemlos zu betreten ist. Achtung: Die offene Tür des Unterverteilers oder Hauptverteilers darf keine Fluchtwege blockieren.

Wie viele separate Stromkreise sind notwendig?

Steckdosen, Beleuchtung, elektrische Gross- und Kleingeräte – in jeder Wohn- oder Gewerbeeinheit existieren zahlreiche elektrische Geräte, die über Steckdosen mit Strom versorgt werden müssen. Wie viele separate Stromkreise benötigt werden, hängt unter anderem von der Wohnfläche ab. Hierfür gibt es Richtwerte zur groben Orientierung:

• 3 Stromkreise für bis zu 50 m²

• 4 Stromkreise für bis zu 75 m²

• 5 Stromkreise für bis zu 100 m²

Beachten Sie, dass die Werte dem individuellen Bedarf entsprechend gegebenenfalls angepasst werden müssen. Leistungsstarke Elektrogeräte verlangen einen eigenen Stromkreis.
