Caractéristiques techniques
- Couleur: Gris clair
- Section: 0,08 - 1,5 mm²
- AWG: 28 - 14
- Connexion: CAGE CLAMP®
- Longueur de dénudage: 5 - 6 mm
- Consommation de courant interne: 350 mA
- Taux de transfert: 125 kbaud, 250 kbaud, 500 kbaud
- Température de fonctionnement: 0 - +55 °C
- Type de produit

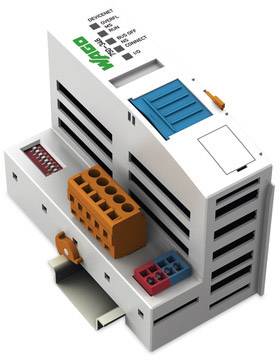

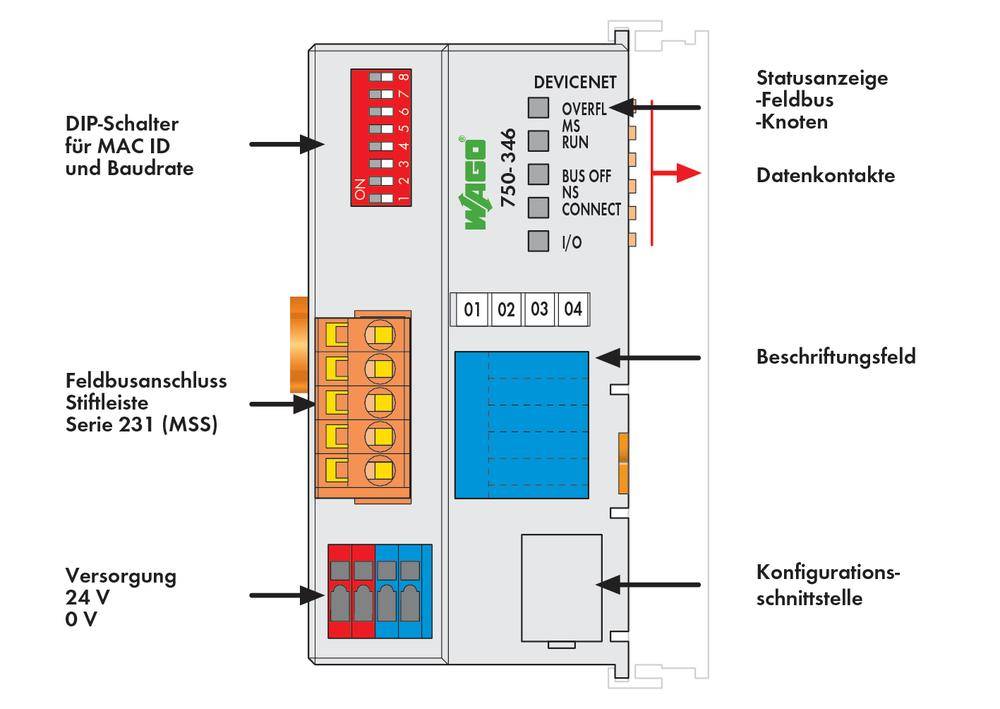

API - Coupleur de Bus de terrain
- Interfaces
DeviceNet
Barrette 5 pôles
Serie 231 (MSS)
Connecteur enfichable
- Type
FC DeviceNet ECO
- Nombre d’entrées max.
64
- Nombre de sorties max.
64
- Tension de fonctionnement
24 V/DC
- Hauteur
64 mm
- Longueur
100 mm
- Largeur
12 mm
- Température ambiante max.
+55 °C
- Température ambiante min.
0 °C
IP20
- Dim.
(L x l x H) 100 x 12 x 64 mm
- Affichage
non
- Référence fabricant
750-346
- Poids
115 g
- Couleur
gris clair
- Type de montage
profilé
- Série
ECO
- Entrées/sorties
Connecteur mâle à 5 pôles; série 231 (MCS); Le connecteur 231-305/010-000/050-000; fait partie de la livraison
- Alim.
24 V/DC
49.5
96.8 mm
71.9 mm
FAUX
FAUX
0
0
0
0
1
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
VRAI
FAUX
FAUX
Spring clamp connection
VRAI
ATEX gas-ex-protection, Cat. 3G
ATEX dust-ex-protection, Cat. 3D
FAUX
FAUX
IP20
FAUX
FAUX
0
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
- UKCA
non pertinent
Documents & téléchargements
Fiche technique
Fiche technique 191436 WAGO FC DeviceNet ECO API - Coupleur de Bus de terrain 750-346 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 191436 WAGO FC DeviceNet ECO API - Coupleur de Bus de terrain 750-346 1 pc(s)
Description

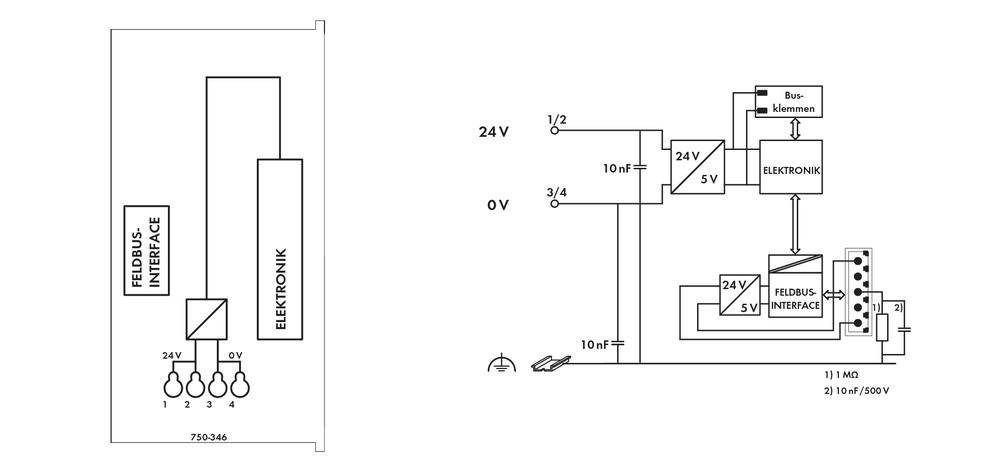

L'alimentation se fait directement sur le coupleur. L'alimentation des capteurs/actionneurs se fait avec une borne d'alimentation séparée.
Le coupleur DeviceNet TM reconnaît automatiquement les bornes d'E/S et crée une table image correspondant aux E/S.
Cette table image des E/S est transmise au travers du réseau DeviceNet TM au système maître pilotant l'installation.
La table image est séparée en une zone pour les entrées et une zone pour les sorties. Les données des entrées peuvent être lues au travers du réseau DeviceNetTM et manipulées dans le système maître. Les données des sorties sont transmises au travers du réseau DeviceNetTM.
Lors de la création automatique de la table image, les E/S analogiques apparaissent en premier dans l'ordre de leur position sur le bornier en partant du coupleur et en allant vers la borne finale de bus. Les bits des signaux d'E/S digitaux sont placés dans le premier bit de l'octet suivant les analogiques, et sont compactés sous la forme d'un octet (byte) dans l'ordre de leur position sur le bornier en partant du coupleur et en allant vers la borne finale de bus. Si le nombre de signaux d’E/S digitaux occupe plus de 8 bits, le coupleur commence automatiquement un nouvel octet. Les bits d'entrées et de sorties se trouvent dans des ordres différents, une séparation claire entre les E/S est ainsi maintenue.
Moyen de transmission: Conducteur Cu blindé; Câble de bus à distance : 2 x 0,82 mm² + 2 x 1,7 mm²; Ligne de dérivation : 2 x 0,2 mm² + 2 x 0,32 mm²
Longueur max. du bus: 100 m ... 500 m (selon vitesse de transmission/type de câble)
