Name: WAGO Boîtier mâle (platine) série 2092 Nbr total de pôles 3 Pas: 5 mm 2092-1123 200 pc(s)
Brand: WAGO
SKU: 654905
Availability: BackOrder

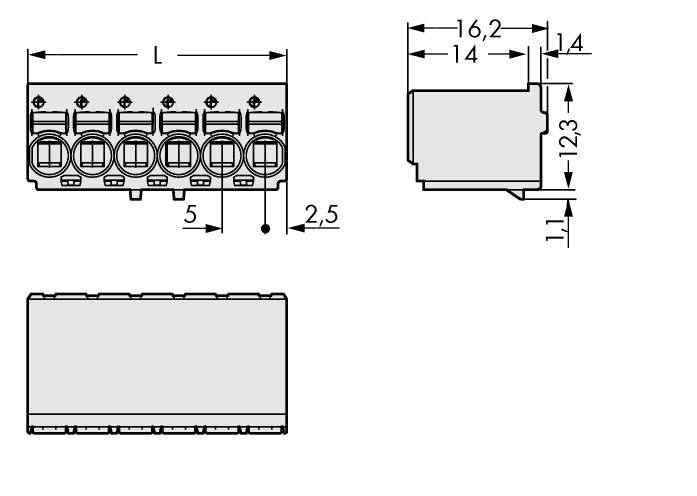

'Dessin technique d'un connecteur électrique avec dimensions : longueur 16,2 mm, largeur 14 mm, hauteur 12,3 mm.'

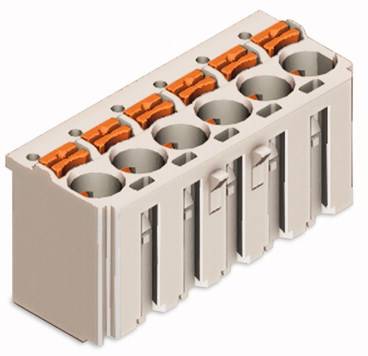

Un connecteur électrique rectangulaire blanc avec six clips orange pour sécuriser les fils dans un bloc.

1/2

Type de produit

Boîtier mâle (platine)

Forme

Barrette mâle droite

Nbr de rangées

Série

série 2092

Dimension grille

5 mm

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 11 décembre

Nombre (taille du paquet 200 pc(s))

Set(s)

Total (CHF 2.01 / pièce(s))

CHF 401.95

Prix TVA incl.

Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Système de connecteurs picoMAX®

Contenu: 200 pc(s)
Nbr de rangées: 1
Nbr total de pôles: 3

Caractéristiques techniques

Type de produit: Boîtier mâle (platine)

Forme: Barrette mâle droite

Nbr de rangées: 1

Systèmes de connecteurs enfichables: Connecteur fil à carte

Série: série 2092

Dimension grille: 5 mm

Nombre de pôles par rangée: 3

Nbr total de pôles: 3

Largeur: 16.20 mm

Courant nominal: 10 A

Courant nominal - arrondi: 10 A

Contenu: 200 pc(s)

AWG max.: 12

AWG min.: 24

Longueur dénudée (max.): 10.00 mm

Dim.: (L x l x H) 13.40 x 16.20 x 15.00 mm

Connexion: pour circuits imprimés

Matériau boîtier: polyphtalamide (PPA GF)

Référence fabricant: 2092-1123

Couleur: gris clair

Emballage industriel: oui

Matériau du contact: cuivre électrolytique

Surface de contact coté circuit imprimé: étamé

Surface de contact coté enfichable: étamé

Tension nominale: 320 V

Hauteur: 15.00 mm

Longueur: 13.40 mm

Section max.: 2.5 mm²

Section (min.): 0.2 mm²

Type: 2092-1123

UNOM: 320 V

INOM: 16 A

Section: 2.5 mm²

Connexion: CAGE CLAMP^® S

UKCA: non pertinent
