Name: WAGO 750-670 API - Contrôleur de moteur pas à pas 750-670 1 pc(s)
Brand: WAGO
SKU: 192071
Availability: BackOrder

Un module électrique gris avec plusieurs connexions colorées. Il est étiqueté '750-670' et monté sur un rail.

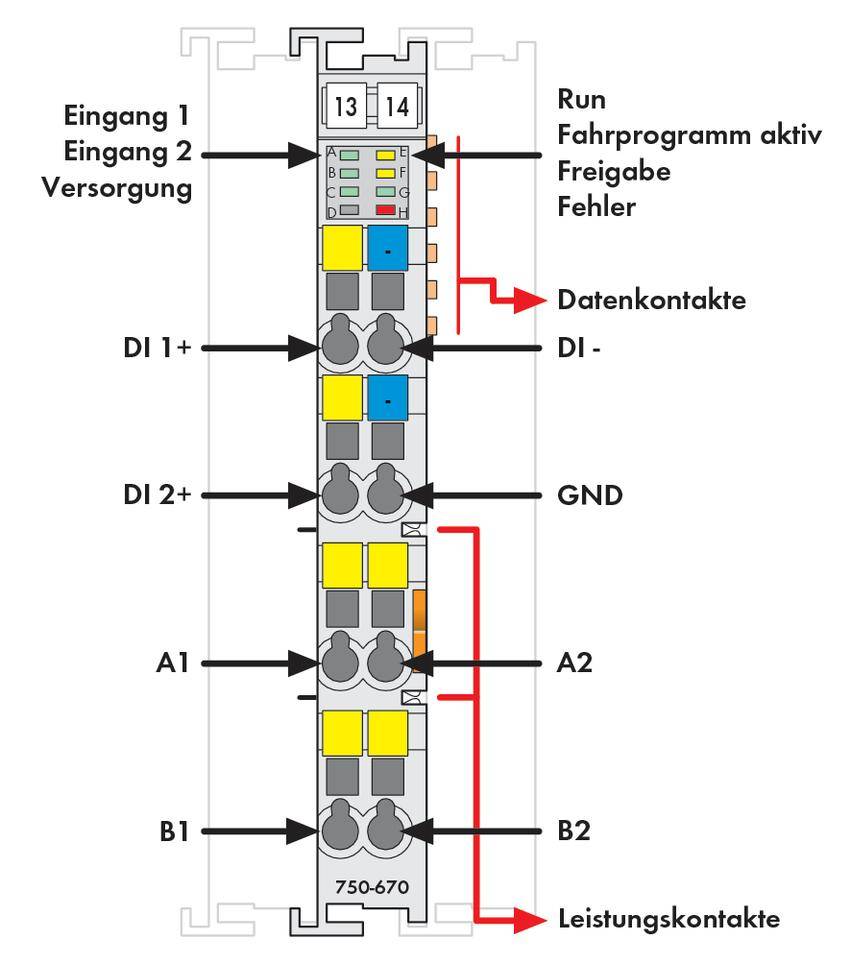

'Diagramme d'un circuit électrique avec entrées et sorties, contacts de données et de puissance. Fonctions : programme de conduite, autorisation, indication de défaut.'

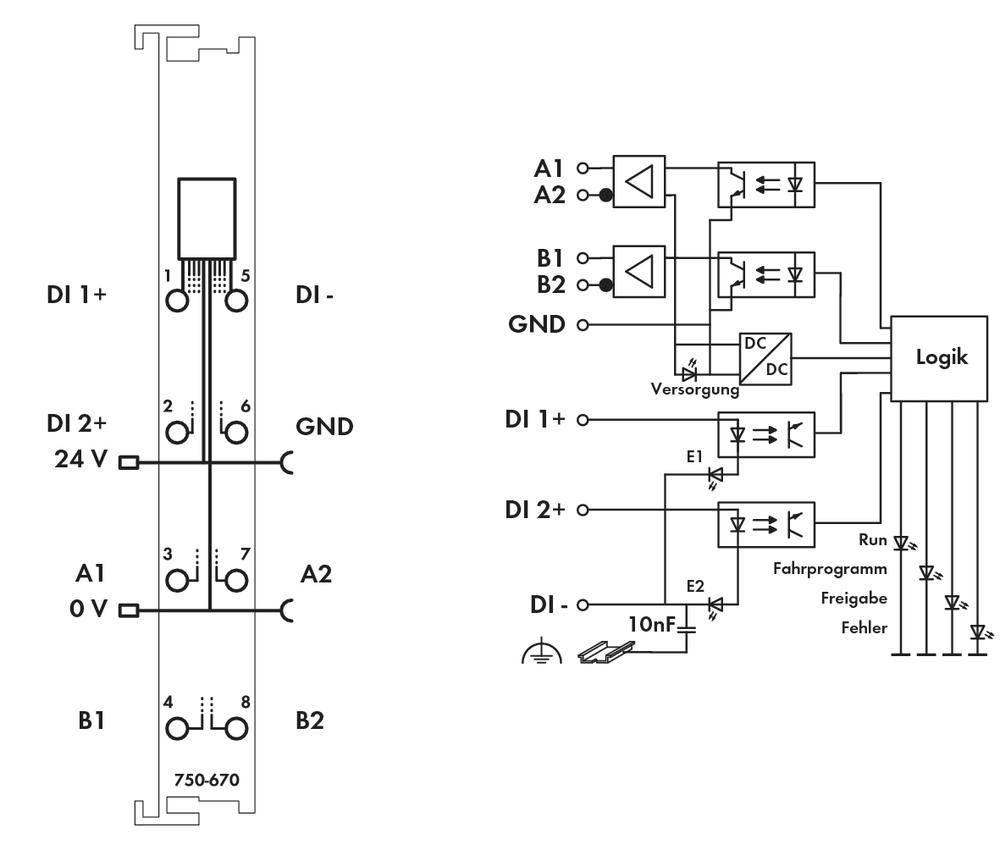

'Schéma bloc d'un élément de commutation numérique : Broches E/S à gauche, logique de commutation avec LED et condensateur à droite pour l'indication de statut.'

1/3

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar. 29 décembre

Nombre

pièce(s)

Total (CHF 323.95 / pièce(s))

CHF 323.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Droit de retour de 14 jours inclus (30 jours avec)

Informations précontractuelles conformément au Règlement européen sur les données

Caractéristiques techniques

Couleur: Gris clair
Section: 0,08 - 2,5 mm²
AWG: 28 - 14
Connexion: CAGE CLAMP®
Longueur de dénudage: 8 - 9 mm
Montage: TS 35
Température de fonctionnement: 0 - +55 °C

Type de produit: API - Contrôleur de moteur pas à pas

Interfaces: RS 422
Bornes

Type: 750-670

Nombre d’entrées max.: 2

Nombre de sorties max.: 2

Tension de fonctionnement: 24 V/DC

Hauteur: 65 mm

Longueur: 100 mm

Largeur: 51 mm

Température ambiante max.: +55 °C

Température ambiante min.: 0 °C

Dim.: (L x l x H) 100 x 51 x 65 mm

Référence fabricant: 750-670

Poids: 49.646 g

: 12

: 100 mm

: 67.8 mm

: FAUX

: DC

: FAUX

: 0

: 1

: 0

: 0

: 0

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: VRAI

: ATEX gas-ex-protection, Cat. 3G

: ATEX dust-ex-protection, Cat. 3D

: FAUX

: FAUX

: IP20

: FAUX

: FAUX

: 0

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: 24-24 V

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 192071 WAGO 750-670 API - Contrôleur de moteur pas à pas 750-670 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 192071 WAGO 750-670 API - Contrôleur de moteur pas à pas 750-670 1 pc(s)

Description

Le module 750-670 est un contrôleur de moteur pas à pas intelligent pour piloter différents entraînements de puissance avec interface de direction via des impulsions ou entrée de codeur incrémental.

Il est possible de commander non seulement une interface RS-422 mais aussi des interfaces de 24 V ou 20 mA.

Grâce à la fréquence de sortie élevée, il est possible d'utiliser des transformateurs de sortie pour moteur pas à pas avec une résolution de micropositionnement précise du moteur pas à pas.

De plus, le module peut être utilisé en tant que modulateur de fréquence ou à rapport cyclique de haute précision.

Deux entrées configurables pour marche/arrêt, position finale, came de référence, Jog/Tip, etc. sont évaluées directement et sans retard supplémentaire par le logiciel interne.

Des fonctions d'utilisation flexibles, telles que le positionnement avec différentes rampes d'accélération, des tableaux de commandes,un mécanisme de commutation des cames, une référence automatique et d'autres caractéristiques dépendantes de l'événement offrent une utilisation étendue.

Pour tous les modules de la gamme des contrôleurs de moteur pas a pas WAGO, l'interface pour le programmeur est identique.

Modes de fonctionnement supplémentaires :

· Rapport cyclique variable
· Générateur de fréquence
· Mode « Single-Shot »

Modes de fonctionnement: Positionnement individuel, marche de référence, Jog, Tip, tableaux de commandes, rapport cyclique variable

Fonctions: Positionnement absolu/relatif, changement de la valeur exigée, axe rotatoire, et autres
