WAGO 750-653/025-018 API - Interface sérielle 750-653/025-018 1 pc(s)

'Module électronique industriel avec plusieurs connexions codées par couleur en haut, étiquetées avec des lettres et des chiffres.'

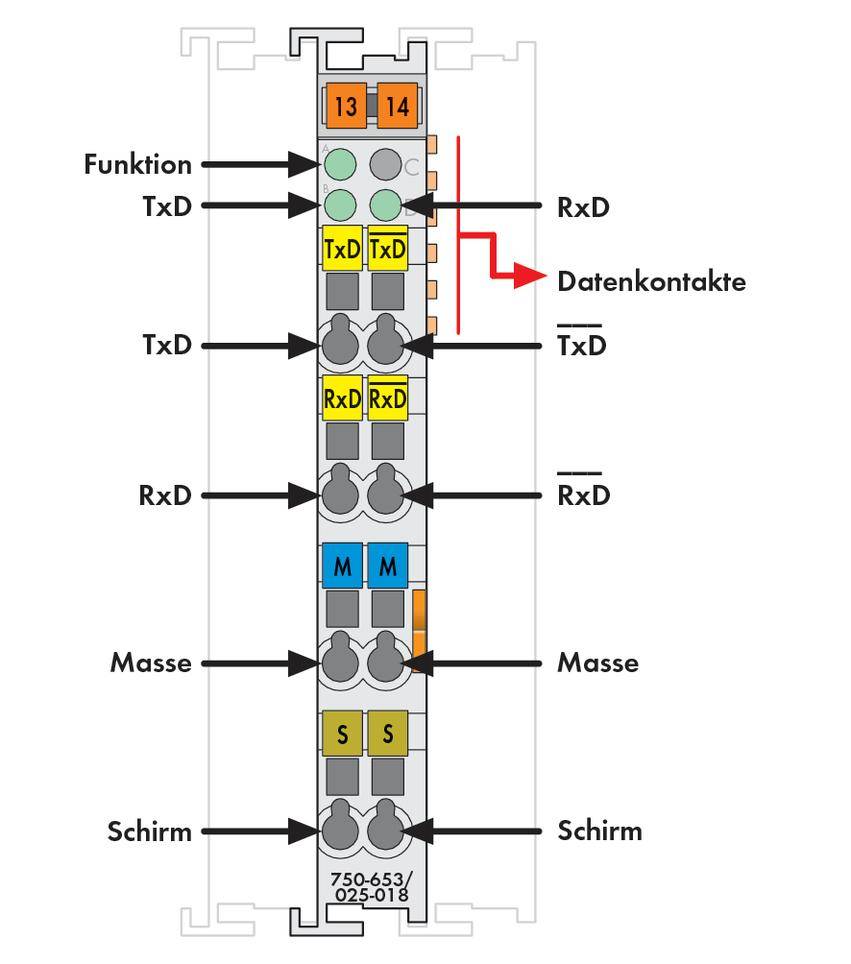

Diagramme d'une interface de communication avec des étiquettes pour Fonction, Masse, Écran, Contacts de données, RxD et TxD.

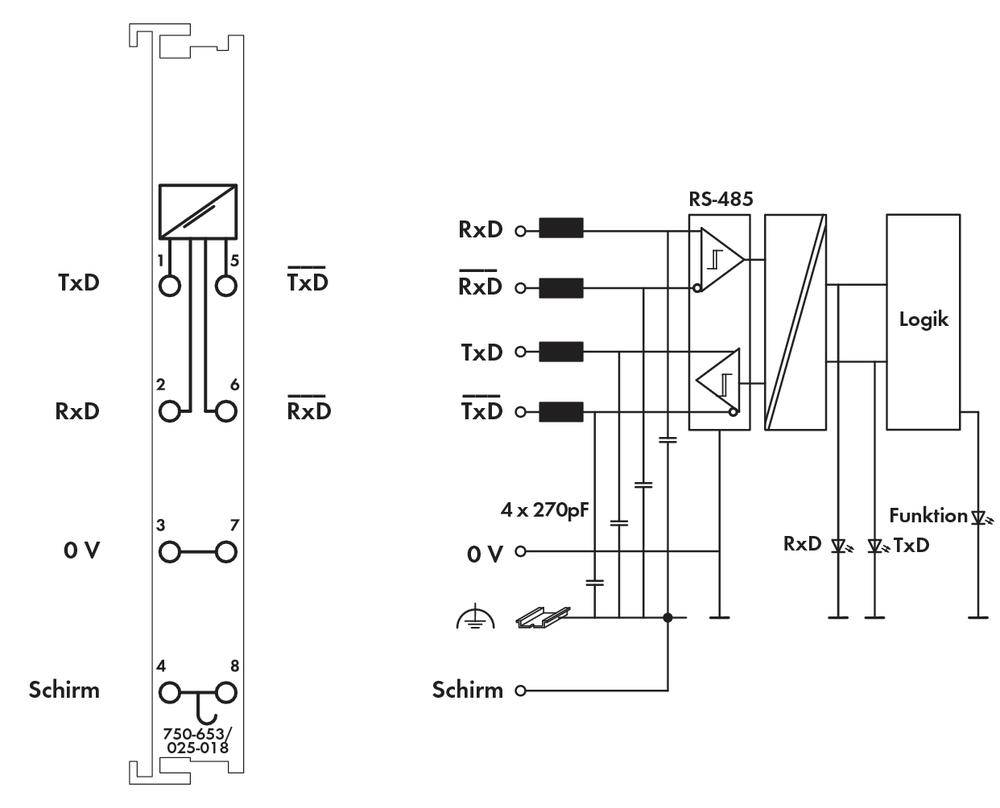

'Schéma fonctionnel d'un composant électronique avec interfaces RS-485, logique et fonctionnelles. Les connexions et les chemins de signaux sont mis en évidence.'
1/3
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le mar. 29 décembre
Nombre
Total (CHF 514.95 / pièce(s))
CHF 514.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

  • Couleur: Gris clair
  • Section: 0,08 - 2,5 mm²
  • AWG: 28 - 14
  • Connexion: CAGE CLAMP®
  • Longueur de dénudage: 8 - 9 mm
  • Taux de transfert: 9600 Baud (Voreinstellung) 1200 Baud ... 19200 Baud
  • Montage: TS 35
  • Température de fonctionnement: -20 - +60 °C
Type de produit

API - Interface sérielle

Interfaces

RS 485

Bornes

Type

750-653/025-018

Nombre d’entrées max.

1

Nombre de sorties max.

1

Hauteur

64 mm

Longueur

100 mm

Largeur

12 mm

Température ambiante max.

+60 °C

Température ambiante min.

-20 °C

Dim.

(L x l x H) 100 x 12 x 64 mm

Référence fabricant

750-653/025-018

Poids

48.5 g

Type de montage

sur rail porteur (rail DIN)

Alim.

par système interne DC/DC

UKCA

non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 192060 WAGO 750-653/025-018 API - Interface sérielle 750-653/025-018 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 192060 WAGO 750-653/025-018 API - Interface sérielle 750-653/025-018 1 pc(s)

Description

L'interface intégrée dans la borne de bus permet la connexion d’appareils avec une interface RS-485.

Elle travaille selon la norme standard TIA/EIA‐-485‐A, DIN 66259.

Ainsi, le coupleur met les données à la disposition du bus. Le système de communication borne-coupleur est indépendant et travaille en Full Duplex à une vitesse de 19200 bauds.

L'interface RS-485 est d’une très grande rapidité, elle offre une séparation galvanique parfaite et une très grande protection contre les perturbations

Le blindage est directement connecté au rail.

Unité d'adressage: 1 x 24 bits entrées/sorties (3 bytes de données utiles) 1 x 8 bits (contrôle/état)
