Name: WAGO 750-652/025-000 API - Interface sérielle 750-652/025-000 1 pc(s)
Brand: WAGO
SKU: 192053
Availability: BackOrder

Un module électrique gris avec plusieurs points de connexion colorés pour le câblage. L'inscription '753-1802' est visible.

'Diagramme d'une interface de câble de bus de terrain avec des codes numériques et alphabétiques décrivant les fonctions et les connexions telles que les LED, les contacts de données et d'alimentation.'

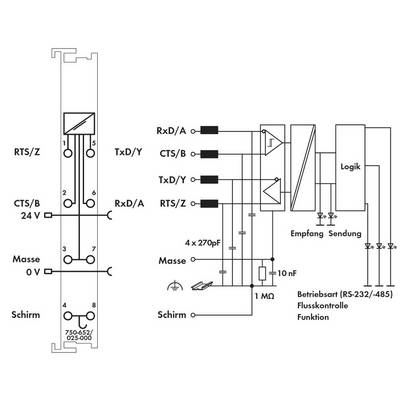

Schéma électronique d'un dispositif avec ses connexions, branchements et composants tels que circuits logiques, masse, écran et condensateurs.

1/3

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar. 29 décembre

Nombre

pièce(s)

Total (CHF 504.95 / pièce(s))

CHF 504.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 60.00

Droit de retour de 14 jours inclus (30 jours avec)

Informations précontractuelles conformément au Règlement européen sur les données

Caractéristiques techniques

Couleur: Gris clair
Section: 0,08 - 2,5 mm²
AWG: 28 - 14
Connexion: CAGE CLAMP®
Longueur de dénudage: 8 - 9 mm
Montage: TS 35
Température de fonctionnement: -20 - +60 °C

Type de produit: API - Interface sérielle

Interfaces: RS 232 C
RS 485
Bornes

Type: 750-652/025-000

Nombre d’entrées max.: 1

Nombre de sorties max.: 1

Hauteur: 65 mm

Longueur: 100 mm

Largeur: 62 mm

Température ambiante max.: +60 °C

Température ambiante min.: -20 °C

Dim.: (L x l x H) 100 x 62 x 65 mm

Référence fabricant: 750-652/025-000

Poids: 51 g

Type de montage: sur rail porteur (rail DIN)

: 12

: 100 mm

: 67.8 mm

: FAUX

: DC

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: VRAI

: ATEX gas-ex-protection, Cat. 3G

: ATEX dust-ex-protection, Cat. 3D

: FAUX

: FAUX

: IP20

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: 24-24 V

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 192053 WAGO 750-652/025-000 API - Interface sérielle 750-652/025-000 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 192053 WAGO 750-652/025-000 API - Interface sérielle 750-652/025-000 1 pc(s)

Description

Cette borne d’interface série offre la possibilité de connecter des appareils avec une interface RS-232, RS-485 ou RS-422 (au choix) au WAGO-I/O-SYSTEM 750. Cette borne peut servir de passerelle entre un équipement et les différents bus de terrain supportés par le WAGO-I/O-SYSTEM 750. La borne de bus n'a pas de protocole dédié. La borne n’embarque pas de protocole dédié, et met les données à la disposition du réseau de manière transparente. Cette borne offre une multitude d’applications. Les protocoles de communication éventuellement nécessaires peuvent être librement programmés dans le maître de bus de terrain ou directement embarqués dans un contrôleur.

La capacité du buffer de réception de 2560 octets permet d’utiliser la borne dans des applications à débit de réception élevé. Pour des applications à débit plus faible, on peut gérer les données dans des tâches moins prioritaires sans perte de données.

Le buffer d’émission de 512 octets permet d’envoyer un flux de données sans discontinuité.

La borne peut se configurer via WAGO-I/O-CHECK ou par un fichier GSD, et s’adapte facilement aux applications, grâce à sa palette de vitesses de transmission et de tailles d’échange de données.
