WAGO 750-650/000-001 API - Interface sérielle 750-650/000-001 1 pc(s)

Composant électronique avec des bornes de connexion marquées par couleur. Inscriptions : 13, 14, TxD, RxD, RTS, CTS, M, S.

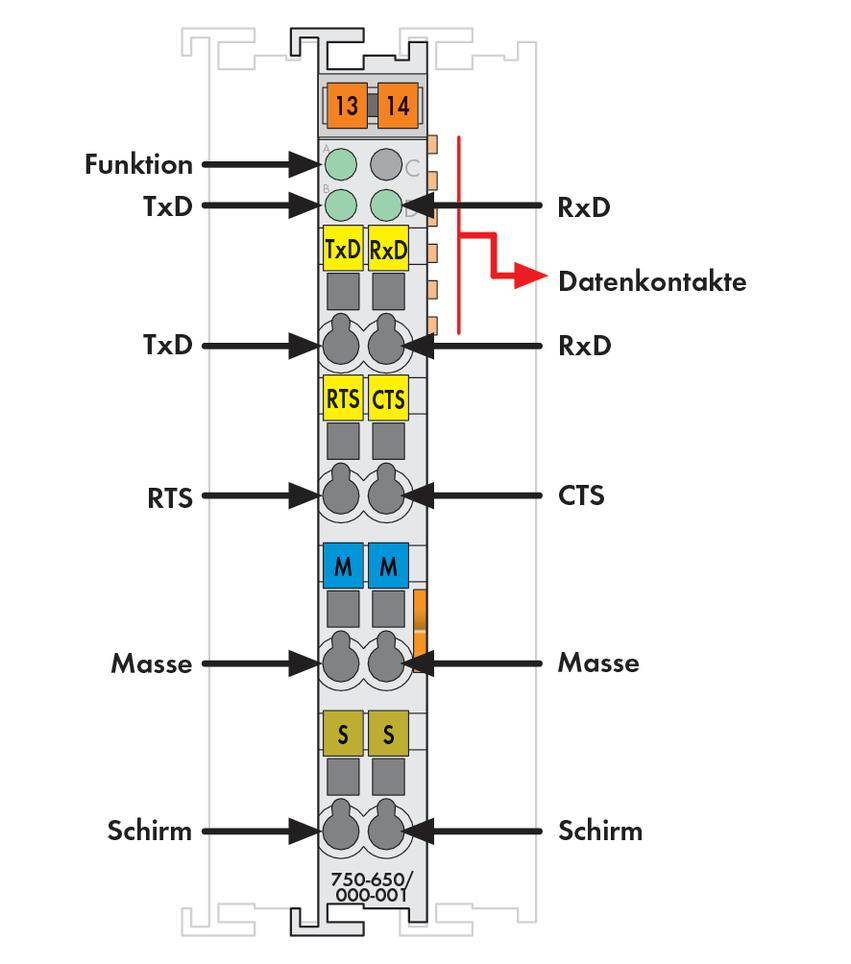

Diagramme d'un module avec fonction, masse et connexions de blindage. Montre les contacts de données et les étiquettes tels que TxD, RxD, RTS, CTS.

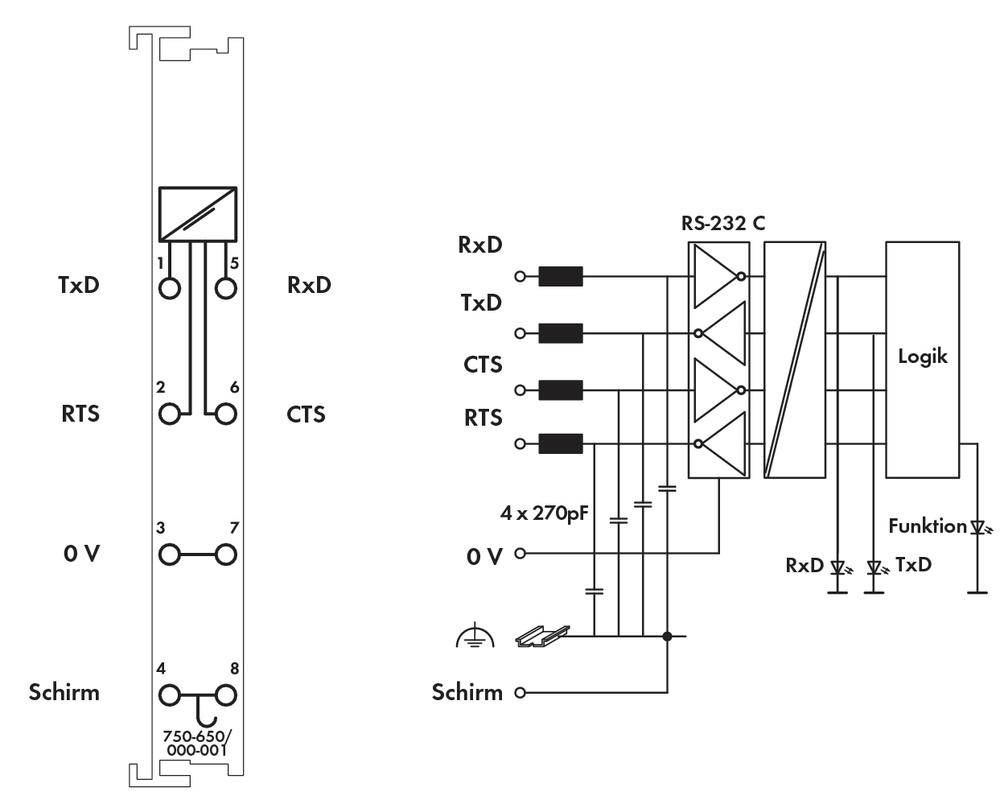

Dessin technique d'un diagramme de connexion RS-232 montrant la répartition des broches et les composants électriques, illustrant la fonction et le câblage.
1/3
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le lun. 21 décembre
Nombre
Total (CHF 403.95 / pièce(s))
CHF 403.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

  • Couleur: Gris clair
  • Section: 0,08 - 2,5 mm²
  • AWG: 28 - 14
  • Connexion: CAGE CLAMP®
  • Longueur de dénudage: 8 - 9 mm
  • Taux de transfert: 9600 Baud (Voreinstellung) 1200 Baud ... 19200 Baud
  • Montage: TS 35
  • Température de fonctionnement: 0 - +55 °C
Type de produit

API - Interface sérielle

Interfaces

RS 232 C

Bornes

Type

750-650/000-001

Nombre d’entrées max.

1

Nombre de sorties max.

1

Hauteur

64 mm

Longueur

100 mm

Largeur

12 mm

Température ambiante max.

+55 °C

Température ambiante min.

0 °C

Dim.

(L x l x H) 100 x 12 x 64 mm

Référence fabricant

750-650/000-001

Poids

51.5 g

Type de montage

profilé

Alim.

par système interne DC/DC

UKCA

non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 192036 WAGO 750-650/000-001 API - Interface sérielle 750-650/000-001 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 192036 WAGO 750-650/000-001 API - Interface sérielle 750-650/000-001 1 pc(s)

Description

Cette borne d’interface offre la possibilité de connecter des appareils avec une interface RS-232 C.

Elle travaille selon la norme standard TIA/EIA-F, CCITT V.28/DIN 66259-1.

Ainsi, le coupleur met les données à la disposition du bus. Le système de communication module-coupleur est indépendant du bus et travaille en Full Duplex à une vitesse de 19200 bauds.

Cette borne est d’une très grande rapidité, elle offre une séparation galvanique parfaite et une très grande protection contre les perturbations.

Les bornes de raccordement du blindage sont directement reliées au rail.

Unité d'adressage: 1 x 24 bits entrées/sorties (3 bytes de données utiles) 1 x 8 bits (contrôle/état)
