Name: Vanne de régulation à filtre FESTO 8086644 MS2-LFR-QS6-D6-AR-BAR-C-M-B Matériau isolant NBR 1 pc(s)
Brand: FESTO
SKU: 2803220
Availability: BackOrder

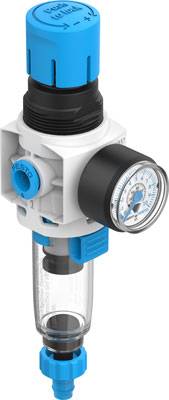

Régulateur de pression d'air comprimé avec manomètre et filtre, capuchon de réglage bleu et blanc. Utilisé pour réguler et indiquer la pression d'air dans les systèmes.

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Total (CHF 37.95 / pièce(s))

CHF 37.95

Prix TVA incl.

uniquement CHF 6.00

Disponible uniquement pour les clients professionnels inscrits

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Taille : 2
Série : MS
Mode de fixation : Au choix : Montage frontal - Montage sur tuyauterie - Avec accessoires
Sécurité anti-déclenchement : bouton tournant avec verrouillage
Pression de service : 1 bar ... 8 bar
Pression de service Mpa : 0,1 ... 0,8 MPa
Fluide de service : air comprimé selon ISO 8573-1:2010 [7:4:4] - Gaz inertes
Unités : bar - psi
Affichage de la pression : avec manomètre
PLage de pression : 0,5 - 7 bar
Position de montage vertical +/- 5°
Finesse de filtration : 5 µm
Purgeur de condensats : manuelle par rotation
Structure de construction : filtre-manodétendeur avec manomètre
Classe de protection anticorrosion CRC 1 - faibles effets de corrosion
Conformité PWIS : VDMA24364-B1/B2-L
Température de stockage : -5 à 50 °C
Classe de pureté de l'air en sortie : air comprimé selon ISO 8573-1 :2010 [6 : 4 : 4]
Hystérésis max. de pression : 3.625 psi
Hystérésis max. de pression : 0.025 MPa
Volume max. de condensats : 3 ml
Température du fluide : -5 °C ... 50 °C
Débit nominal normal : 310 l/min
Raccord pneumatique 1 : QS-6
Raccord pneumatique 2 : QS-6
Poids : 43,5 g
Fonction du régulateur : pression de sortie constante - avec échappement secondaire - avec reflux
Température ambiante : -5 °C ... 50 °C
Matériau joints d'étanchéité : NBR
Matériau bouton de réglage : POM
Matériau ressort : acier fortement allié
Matériau du filtre : PE
Matériau du boîtier : renforcé de polyamide
Matériau diaphragme : NBR
Matériau de cuve : PC
Matériau clapet de séparation : POM
Matériau du poussoir du distributeur : alliage d'aluminium corroyé
Note sur le matériau : conforme à RoHS

Type de produit: Vanne de régulation à filtre

Raccord: QS-6

Pression de service (max.): 8 bar

Température de fonctionnement: -5 °C (min)

Température de fonctionnement min.: -5 °C

Référence fabricant: 8086644

Taille: 2

Pression de service (min.): 1 bar

Matériau isolant: NBR

Poids: 43.5 g

Plage de température des médias: -5 à 50 °C

Température max. des médias: 50 °C

Température min. des médias: -5 °C

Milieu d'utilisation: air comprimé

Valeur QNn: 310 l/min

Température ambiante max.: 50 °C

Température ambiante min.: -5 °C

UKCA: non pertinent
