Sonel PVM-1021 PRO Set d'appareils de mesure photovoltaïque
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (CHF 1’988.85 / pièce(s))
CHF 1’988.85
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de produit
Set d'appareils de mesure photovoltaïque
- Fonction de mesure
tension
tension AC
tension DC
courant / intensité
Courant AC
Courant DC
puissance
d'usine (sans certificat)
- Dim.
(L x l x H) 244 x 169 x 71 mm
- Poids
1.3 kg
- Catégorie de mesure
CAT III 1000 V
- Largeur
169 mm
- Hauteur
71 mm
- Longueur
244 mm
Documents & téléchargements
Fiche technique
Fiche technique 3763593 Sonel PVM-1021 PRO Set d'appareils de mesure photovoltaïque
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3763593 Sonel PVM-1021 PRO Set d'appareils de mesure photovoltaïque
Description

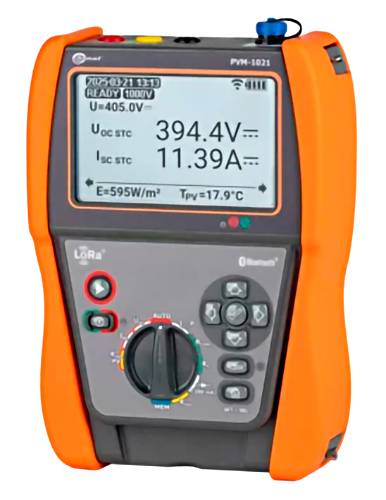

PVM-1021: Grandes possibilités dans un petit boîtier
Le testeur photovoltaïque PVM-1021 est un appareil de mesure compact avec une grande variété
Des fonctions de mesure. Les fonctions sont sélectionnées à l'aide d'un interrupteur rotatif. Supplémentaires
Les paramètres sont réglés avec des touches sur le boîtier. Tous les boutons et ça
Les écrans graphiques sont éclairés en arrière-plan, tandis que WAS utilise considérablement dans des endroits ombragés
Facilitée, par exemple lors de mesures sur des installations photovoltaïques autonomes. La grande mémoire
Réduit considérablement la préparation des documents après la mesure.
IRM-1: Simplicité et dimensions compactes
IRM-1, petit mais indispensable pour tester les systèmes photovoltaïques. Par la mesure
Les valeurs de rayonnement solaire ainsi que les températures du panneau et de l'environnement
Il fournit les données nécessaires pour convertir les résultats en conditions STC. Un
Enregistreur intégré avec une mémoire de 5000 enregistrements permet l'utilisation
De l'appareil comme outil dans le processus de planification de l'installation photovoltaïque ainsi que pour le diagnostic de
Problèmes avec le panel.
Interfaces et logiciels
Les données de mesure de l'IRM-1 peuvent être transmises à un ordinateur via le port USB
. De plus, l'appareil dispose d'une interface LoRa sans fil intégrée
(Long Range) pour l'échange automatique de données avec l'appareil de mesure principal
Même sur de longues distances.
Les résultats de mesure peuvent être obtenus à partir du PVM-1021 à l'ordinateur via le sans fil
L'interface Bluetooth est transmise. Le stockage des données saisies
Les formats populaires et leur expression assurent Sonel Reader. Pour un rapport dans
La zone de protection contre les chocs électriques est le programme optionnel Sonel
Reports PLUS.
Ce texte a été traduit par une machine.
Modèle
- PVM-1021
- • Tension à vide d’un module PV ou d’une chaîne de modules jusqu’à 1000 V DC.
- • Tension RMS d'un réseau AC jusqu'à 600 V, y compris la mesure de fréquence.
- • Courant de court-circuit d'un module PV ou d'une chaîne de modules jusqu'à 20 A DC.
- • Résistance de l’isolation des modules PV – tension de mesure 250, 500 ou 1000 V, mesure simultanée de deux valeurs RISO+ et RISO-.
- • Résistance de l’isolation des circuits AC – tension de mesure 250, 500 ou 1000 V.
- • Résistance des conducteurs de protection et d'équilibrage de potentiel, courant de mesure ±200 mA. Mesure de résistance avec faible courant, signalisation acoustique et visuelle.
- • Mesure du courant de travail et du courant alternatif (AC) des modules PV – le tout avec des pinces extérieures.
- • Mesures de la puissance AC/DC.
- • Test de diodes avec le courant 200 mA, détection automatique de la polarisation. Test des diodes de blocage avec la tension 1000 V DC.
- IRM-1
- • Irradiation du soleil en W/m2 ou BTU/ft2h.
- • Température du panneau solaire en °C ou °F.
- • Température ambiante en °C ou °F..
- • Angle d'inclinaison des modules.
- • Orientation des modules.
