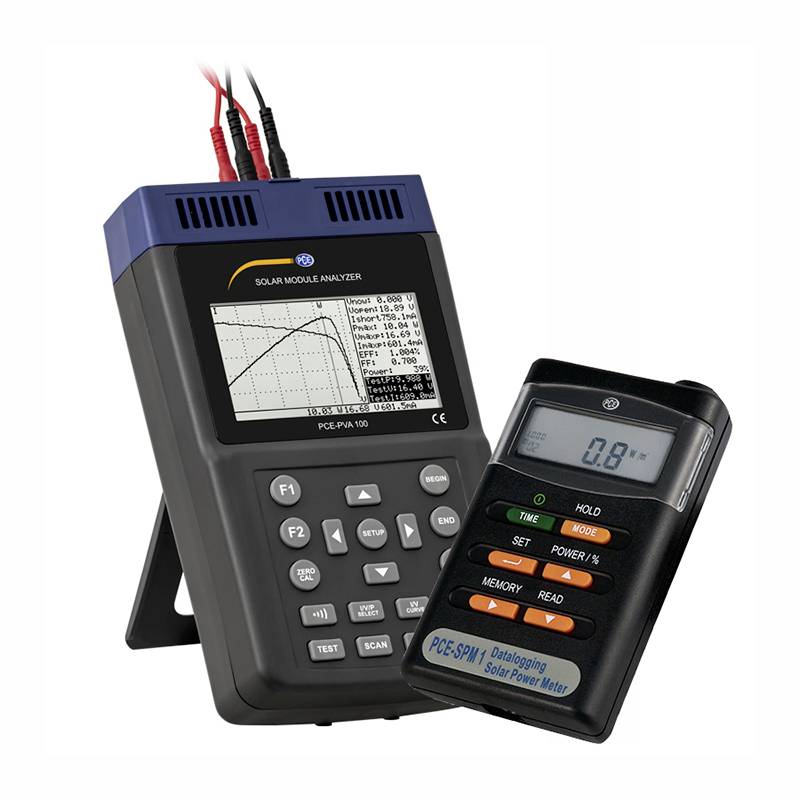

Set d'appareils de mesure photovoltaïque PCE Instruments PCE-PVA 100-SPM 1-KIT 0 - 2000 W/m²

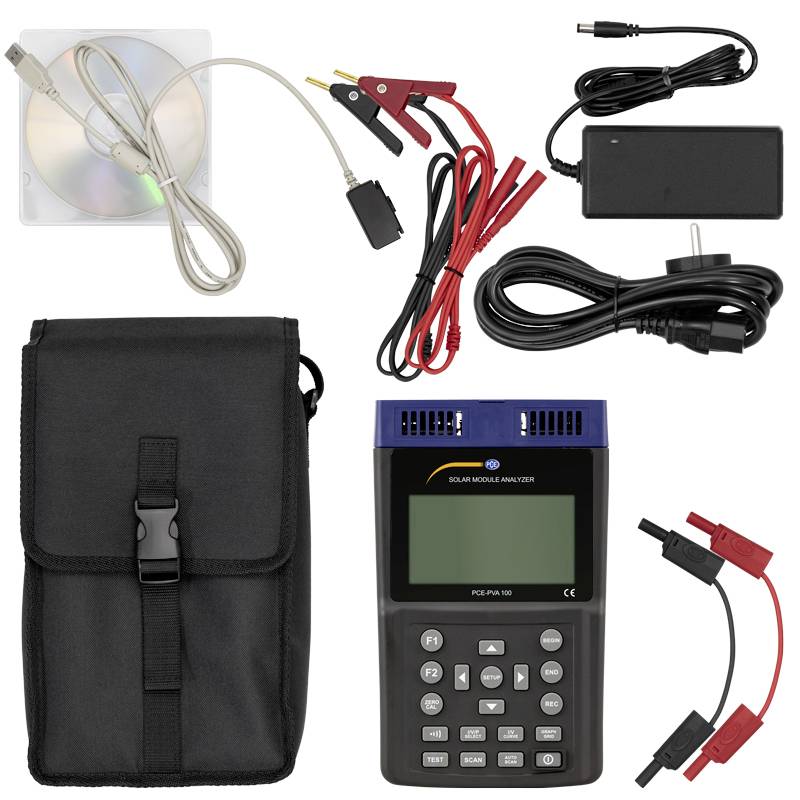

Mesureur photovoltaïque PCE-PVA 100 avec une plage entre 0 et 12 A DC / Interface USB / Mémoire pour la mesure de 100 courbes caractéristiques / Écran LCD de 4,8" / Batterie pour 400 mesures / En option : certificat d’étalonnage ISO.

Le mesureur photovoltaïque permet d'analyser les courbes caractéristiques des cellules solaires. L'appareil couvre une vaste gamme de modules solaires grâce à une plage de tension continue entre 0 et 60 V et la plage de courant continue entre 0 et 12 A. La mémoire permet de sauvegarder jusqu’à 100 mesures. Vous pourrez ensuite transférer les valeurs mesurées vers un ordinateur, et lire et analyser les données avec le logiciel correspondant. Il est possible de commander le mesureur photovoltaïque depuis le logiciel.
Le mesureur photovoltaïque dispose de deux modes de mesure différents pour déterminer la courbe caractéristique d’un module solaire. En mode automatique, la courbe caractéristique est générée avec les paramètres automatiques du mesureur photovoltaïque. Ainsi, l’utilisateur peut se faire une idée de l’état du module solaire. En mode manuel, il est possible de régler la valeur de courant initiale et la valeur de courant finale. Si la surface du module solaire et la puissance de l’intensité de rayonnement (en W/m²) ont été enregistrées, l'appareil pourra calculer l’efficacité et le coefficient de remplissage de la cellule. Une autre fonction du mesureur photovoltaïque est la mesure d’un point : dans ce cas, le mesureur peut contrôler et vérifier un courant spécifique.
L’écran du mesureur photovoltaïque mesure 4,8" : il permet ainsi de visualiser simultanément la courbe caractéristique et les valeurs de mesure. Pour mieux analyser la courbe caractéristique, il est possible de contrôler chaque point de mesure. Pour obtenir une courbe différente des axes des x et des y, il suffit d’appuyer sur une touche pour alterner entre courant, tension et puissance.
Grâce à ses nombreuses fonctions, le mesureur photovoltaïque est l’outil idéal pour vérifier le fonctionnement des modules solaires. Il est possible d'obtenir un certificat d'étalonnage ISO en option.

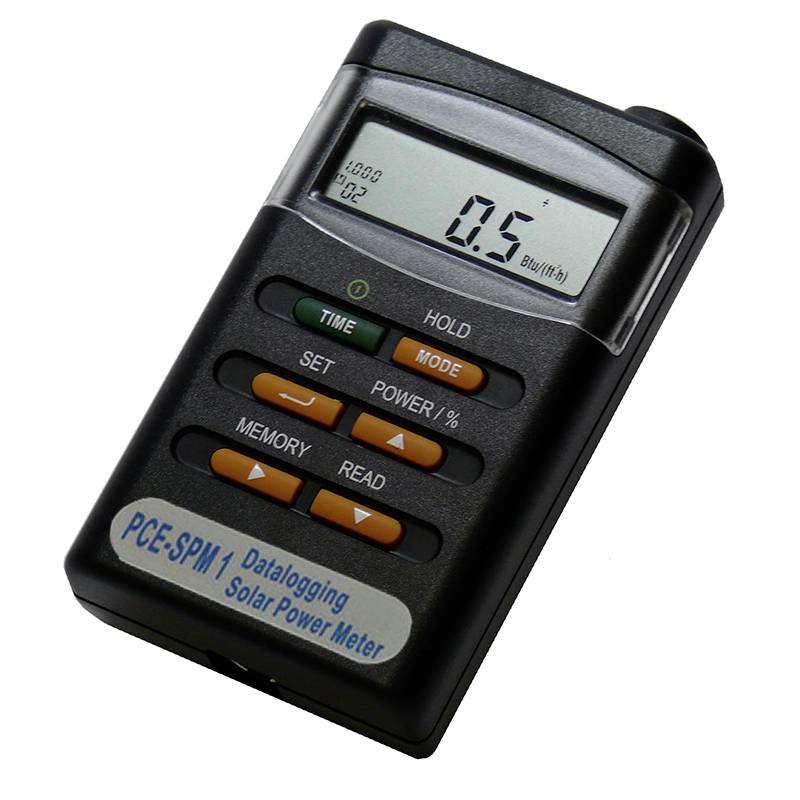

Détecteur de radiation solaire PCE-SPM 1 / Avec capteur de silicium intégré / Détermine le rendement énergétique dans les systèmes photovoltaïques / Indiqué pour la recherche d’un emplacement optimal pour les nouvelles installations / Mémoire pour 43 000 valeurs.

Le détecteur de radiation solaire est l’instrument idéal pour les ingénieurs solaires, les architectes et les amateurs d’ingénierie solaire. Avec ce detecteur de radiation solaire, vous pouvez déterminer la puissance et l’énergie solaire. Cela permet de faire une estimation pour une possible installation de panneau solaire. La mesure de l’intensité lumineuse se fait au moyen d’une diode photoélectrique en silicium. Il fonctionne avec une précision de ±10 W/m² ou 5 %. En outre, il intègre une correction du cosinus inférieure à 5 % pour les angles inférieurs à 60 %. Grâce à cela, le détecteur de radiation solaire peut mesurer l’énergie solaire rayonnée depuis différents angles, directions ou positions. Il intègre aussi la fonction de calcul en pourcentage de la transmission solaire, pour mesurer la transmission dans des matériaux comme, par exemple, les vitres.

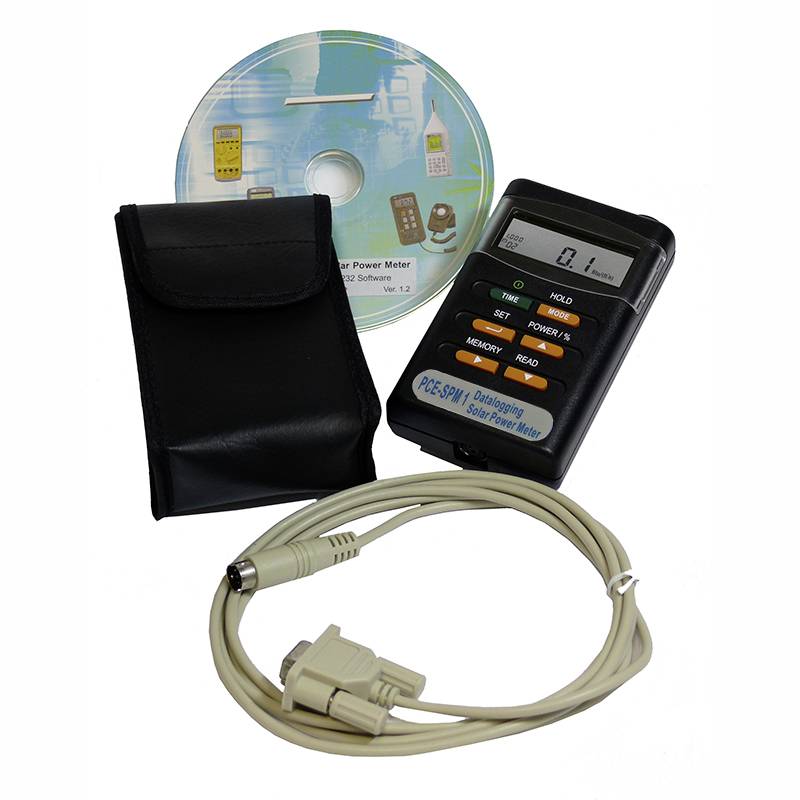

Le détecteur de radiation solaire permet de régler la durée d’enregistrement. Grâce à cela, vous pouvez mesurer la puissance solaire à chaque seconde, et calculer l’énergie moyenne par heure (Wh/m²) pendant le temps réglé. La mémoire interne du détecteur de radiation solaire a une capacité pour sauvegarder 43 000 valeurs. L’envoi inclut un logiciel et un câble de données pour transmettre les valeurs enregistrées du détecteur de radiation solaire à l’ordinateur.

Le détecteur de radiation solaire est particulièrement indiqué dans l’industrie des panneaux solaires, la recherche sur l’énergie solaire, l’agriculture, en particulier les serres, et la construction. Les dimensions compactes du détecteur de radiation solaire permettent une utilisation confortable. En option, vous pouvez acquérir un trépied ou un mini trépied pour placer correctement le détecteur de radiation solaire et enregistrer les données sur une longue période.

1. Mesure de l'exposition solaire
Le détecteur de radiation solaire permet d'effectuer une mesure directe de l'exposition à un endroit défini. Ces valeurs de mesure peuvent être utilisées entre autres pour vérifier l'orientation et l'inclinaison des modules PV ou des installations solaires thermiques.

2. Simulation de la température, de la puissance, de la tension et du courant des modules PV.
Attention : uniquement possible en combinaison avec le multimètre que nous proposons.

3. Mesures à long terme
Pour les mesures d'exposition sur de longues périodes, le radiomètre solaire est équipé d'un enregistreur de données interne.

Rayonnement solaire
Le détecteur de radiation solaire reconnaît l'intégralité du rayonnement solaire, c'est-à-dire aussi bien l'exposition direct que le rayonnement diffusé dans l'atmosphère. La plus grande partie de l'énergie du rayonnement solaire qui se reflète sur la surface de la Terre se trouve dans la bande visible et infrarouge du spectre. L'absorption du rayonnement solaire est différent au cours de l'année, car l'angle incidents est plus grand en été qu'en hiver et les rayons tombent plus "verticalement" en été.
