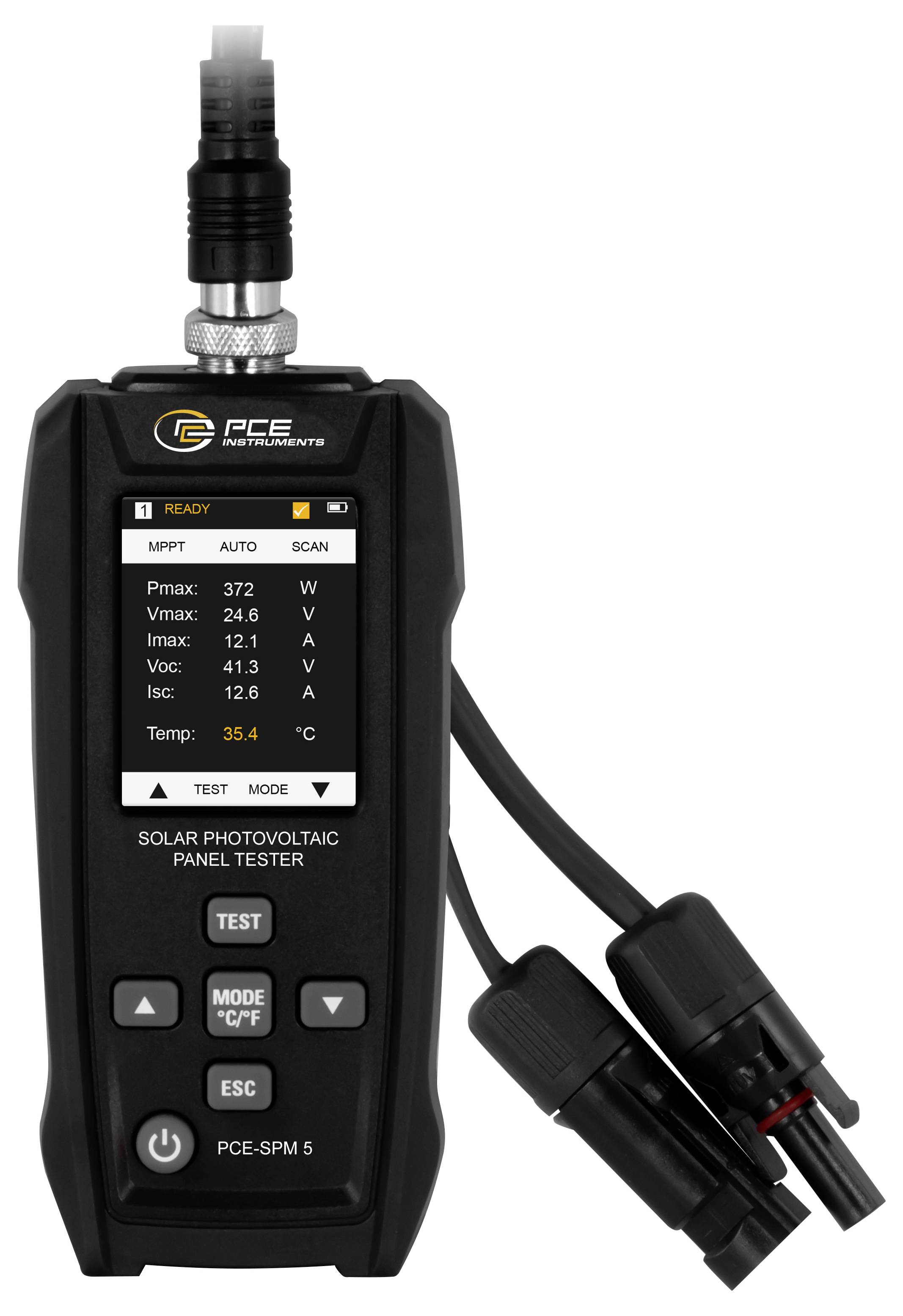

PCE Instruments PCE-SPM 5 Testeur de panneau solaire
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Points forts & détails
pce instrument de mesure de panneau solaire pce-SPM 5 avec mesure de la courbe I-V/P-V |VOC 0 … 60 V |ISC 0 … 30 A |Pmax 0 … 800 W.
- Mesure I-V et P-V avec modes auto et manuel
- Affichage des courbes caractéristiques et des valeurs mesurées (IV/PV)
- Affichage des courbes avec codage couleur avec tableau
- Affichage des données de crête et des paramètres électriques
- Mémoire pour jusqu'à 10 mesures
Caractéristiques techniques
- Tension continue DC
- Fonction tension de ralenti (COV)
- Gamme de mesure : 0 à 60 V
- Résolution 0,001 V
- Précision +/-1%
- Tension continue DC
- Fonction tension MPP (prise)
- Gamme de mesure : 0 à 60 V
- Résolution 0,001 V
- Précision +/-5%
- Courant continu DC
- Fonction courant de court-circuit (ISC)
- Plage de mesure 0 - 30 A
- Résolution : 0,001 A
- Précision +/-1%
- Courant continu DC
- Fonction courant MPP (impp)
- Plage de mesure 0 - 30 A
- Résolution : 0,001 A
- Précision +/-5%
- Température
- Plage de mesure 0 - 60 °C
- Résolution : 0,1 °C
- Précision ±1°C
- Température
- Plage de mesure : 32 à 140 °F
- Résolution : 0,18 °F
- Précision +/-1,8 °F
- Puissance
- Fonction puissance maximale (Pmax)
- Plage de mesure 0 - 800 W
- Résolution 0,001 W
- Précision +/-5%
- Caractéristiques techniques générales

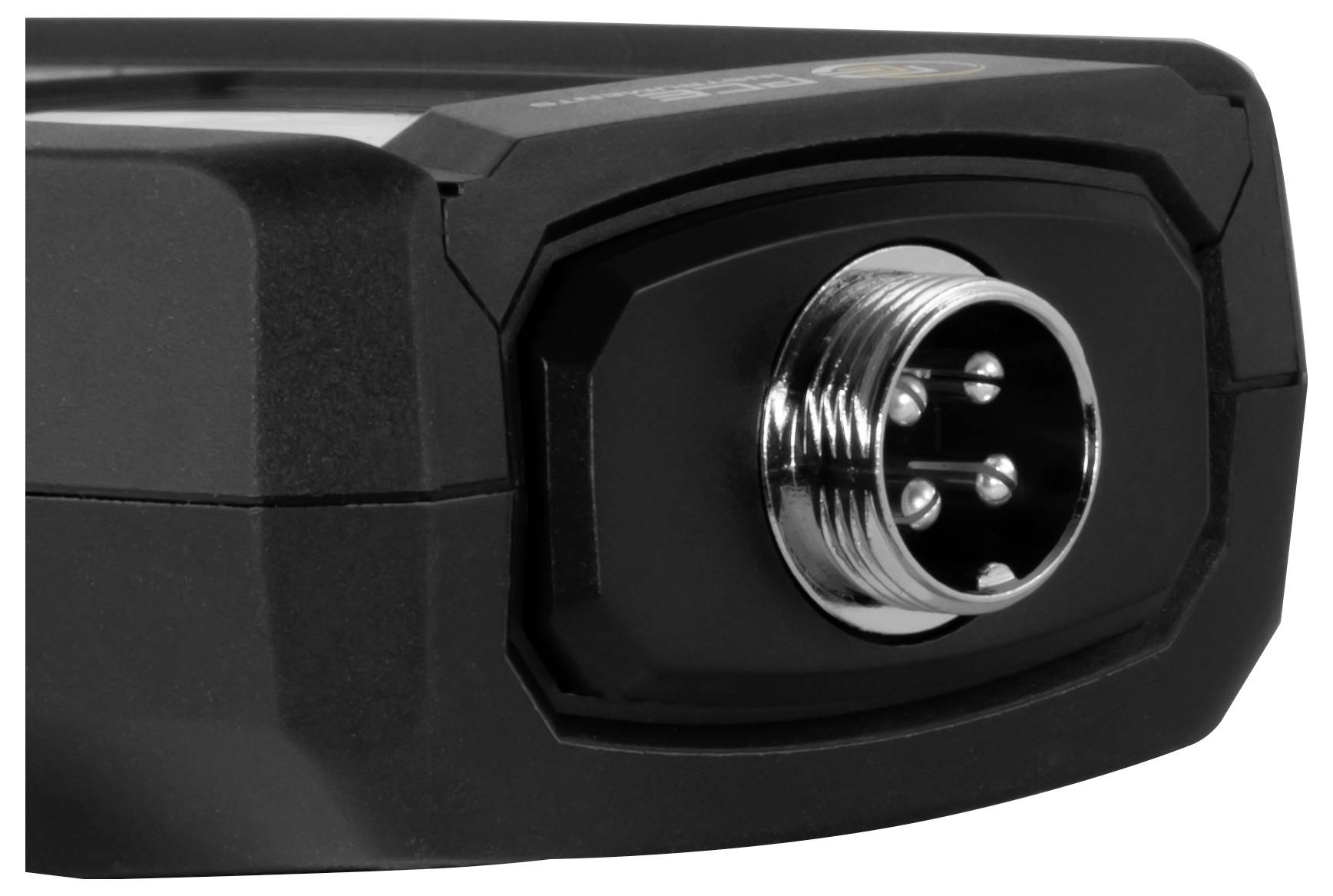

- Entrées MC4 PV
- Ecran couleur LCD de type écran avec éclairage
- Taille de l'écran : 2,4 pouces
- Taux de mesure 3 x par seconde
- Mémoire interne du support de stockage
- Capacité mémoire (informations supplémentaires) mémoire pour les 10 dernières valeurs mesurées, les données sont perdues lors de la mise hors tension.

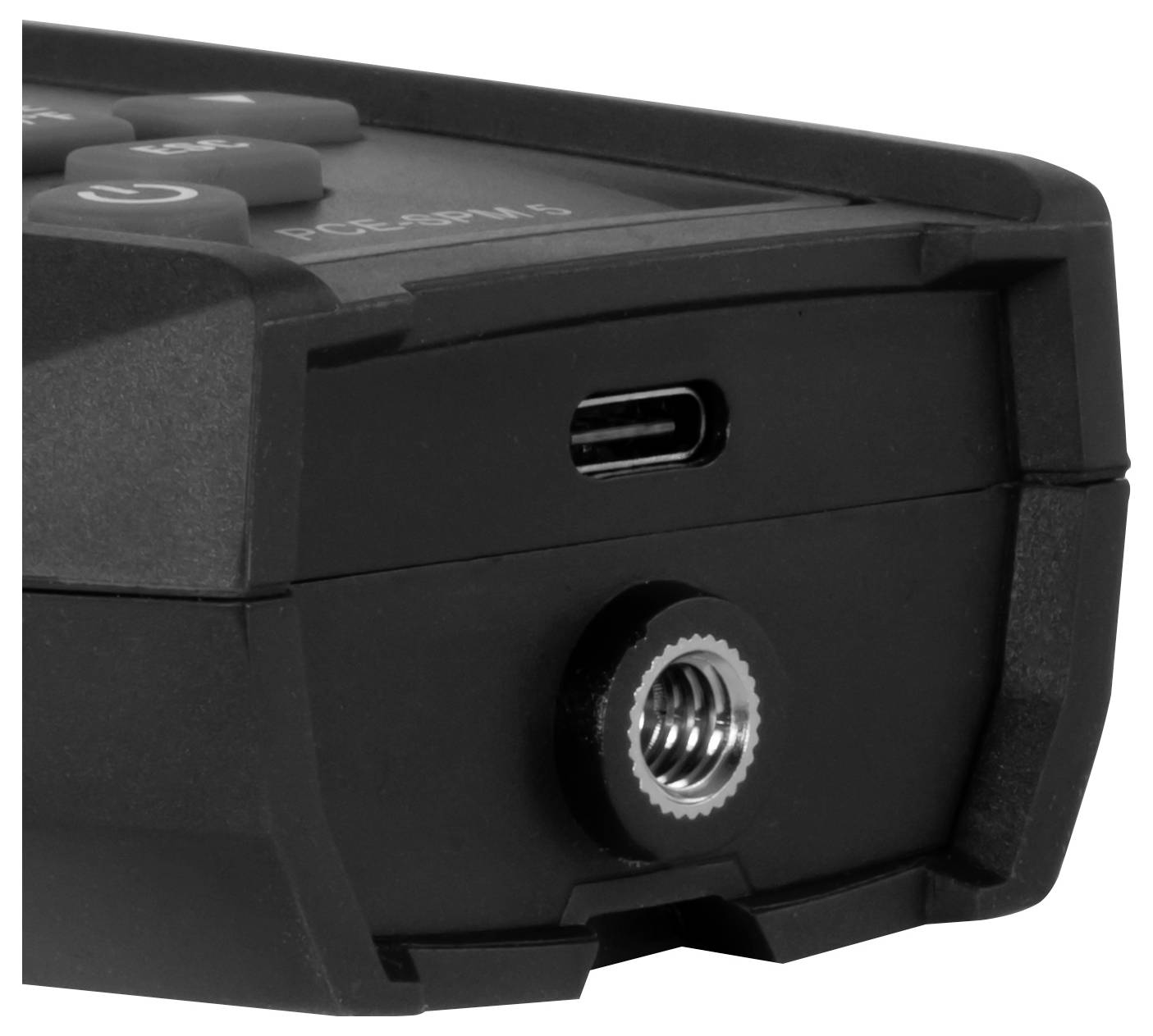

- Interface USB-C
- Arrêt automatique 5 min
- Langue du menu anglais (US), anglais (GB Gb)
- Classe de protection (appareil) IP40
- Alimentation : 5 V/DC, 500 mA
- Batterie/batterie 1 x 3,7 V interne, batterie lithium-ion
- Capacité : 1000 mAh
- Conditions de fonctionnement -10 à 50 °C, 0 à 80 % HR
- Conditions de stockage -10 à 60 °C, 0 à 80 % HR
- Dimensions (L x l x H) 155 x 73 x 38 mm.
- Poids: 253 g
- Type de produit
Testeur de panneau solaire
- Fonction de mesure
tension DC
Courant DC
puissance
température
d'usine (sans certificat)
- Dim.
(L x l x H) 165 x 73 x 38 mm
- Affichage
numérique
LCD
- Poids
253 g
- Largeur
73 mm
- Hauteur
38 mm
- Longueur
165 mm
- Interfaces
USB-C
Appareil de mesure de panneaux solaires / appareil de mesure de panneaux photovoltaïques
- Emballage sans plastique
Emballage sans plastique
Documents & téléchargements
Fiche technique
Fiche technique 3841693 PCE Instruments PCE-SPM 5 Testeur de panneau solaire
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3841693 PCE Instruments PCE-SPM 5 Testeur de panneau solaire
Description

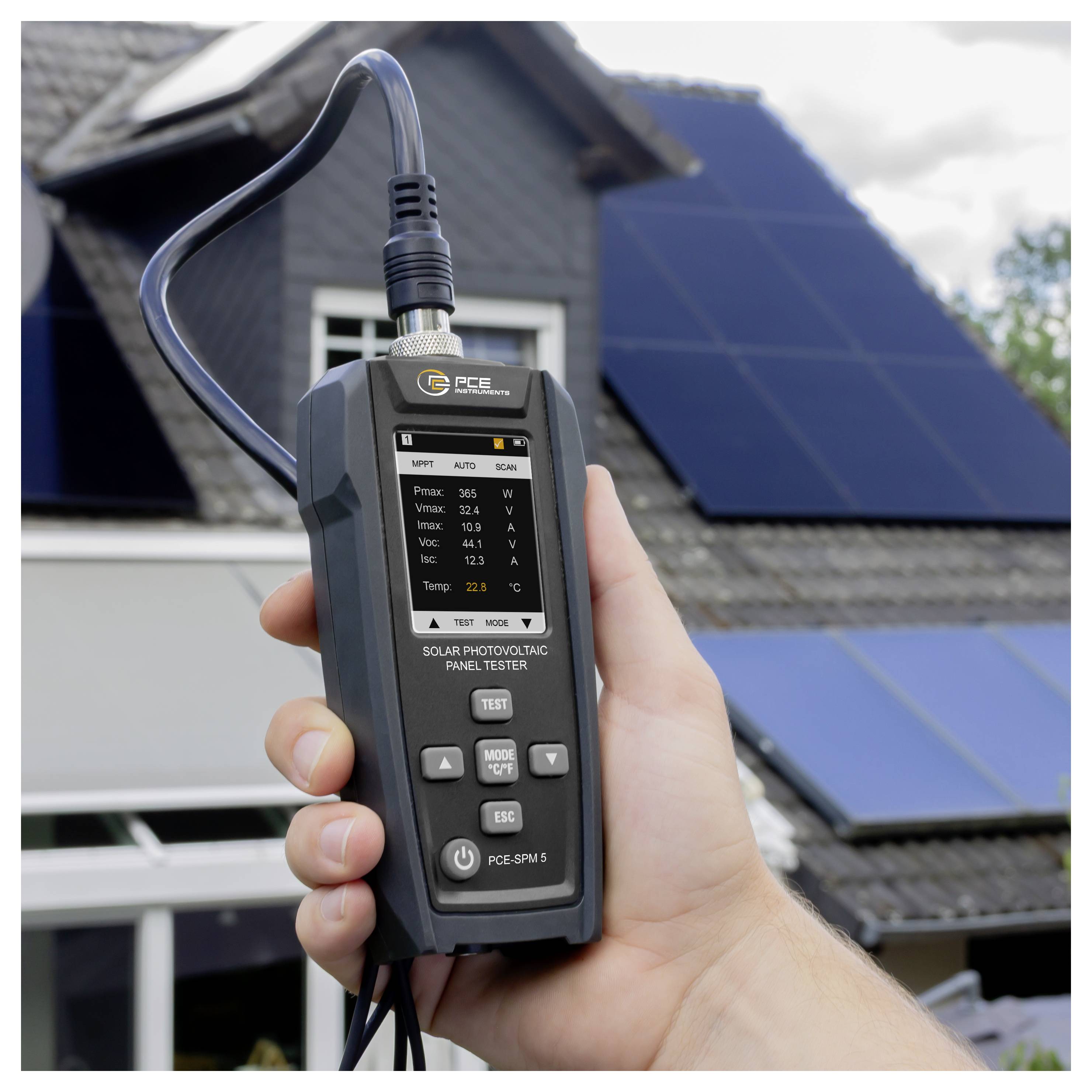

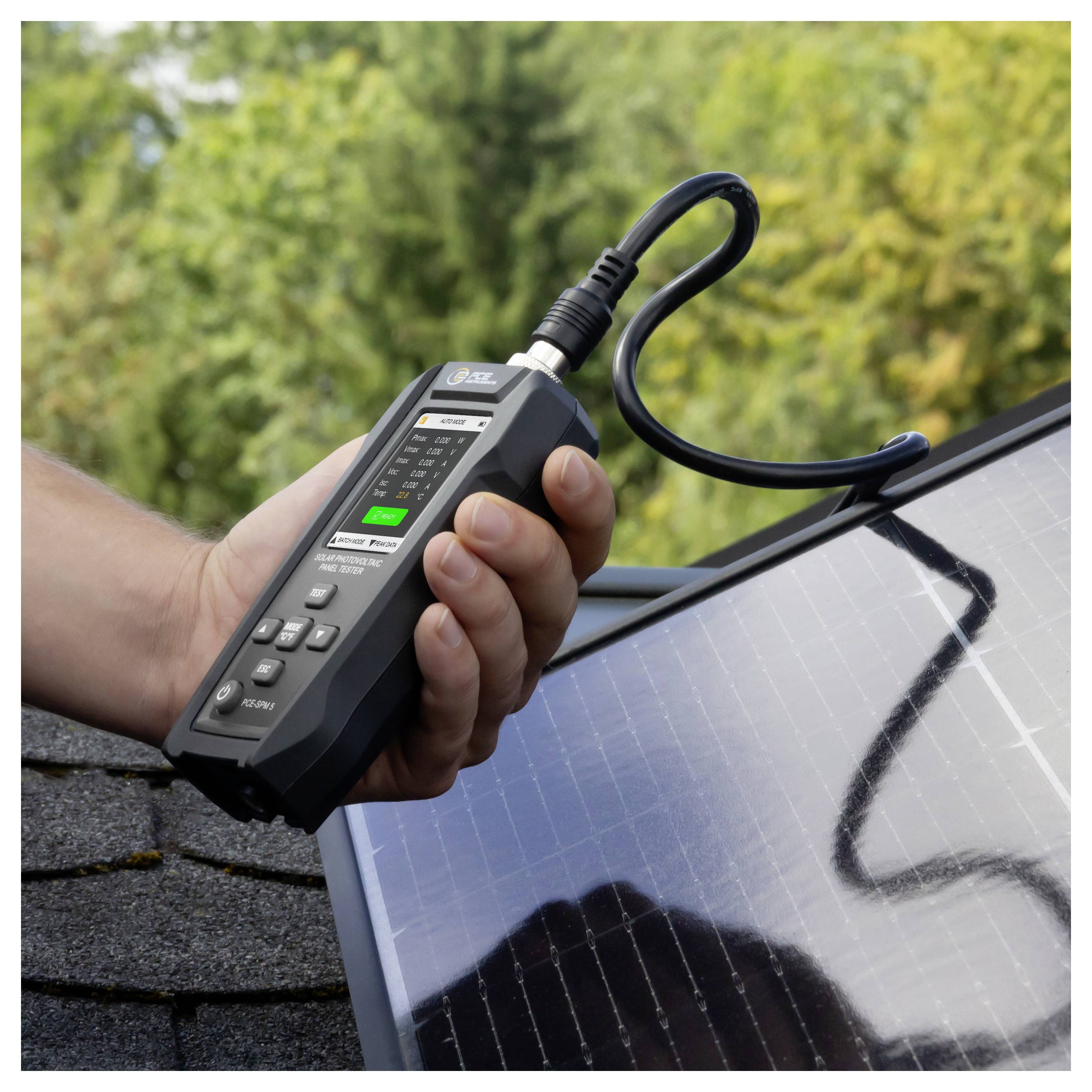

L'appareil de mesure de panneau solaire est un appareil de mesure pour l'analyse et l'évaluation des modules photovoltaïques en fonction de leurs caractéristiques électriques. L'appareil de mesure de panneau solaire est utilisé pour tester rapidement et de manière fiable les panneaux solaires directement sur le terrain et permet de capturer les valeurs électriques les plus importantes d'un module.
Avec une plage de tension continue de 0 à 60 V, une plage de courant continu de 0 à 30 A et une mesure de puissance maximale jusqu'à 800 W, l'appareil de mesure de panneau solaire est adapté pour les modules photovoltaïques courants. Les valeurs mesurées sont traitées pendant la mesure et affichées dans l'appareil. L'appareil de mesure du panneau solaire effectue une mesure de la courbe I-V et représente les valeurs de mesure sous forme d'analyse de la courbe I-V/P-V sur l'écran. Les valeurs de mesure sont affichées visuellement sous forme de courbes. La représentation est codée en couleur : courant (bleu), puissance (violet) et tension (noir), ce qui permet de distinguer clairement les paramètres.

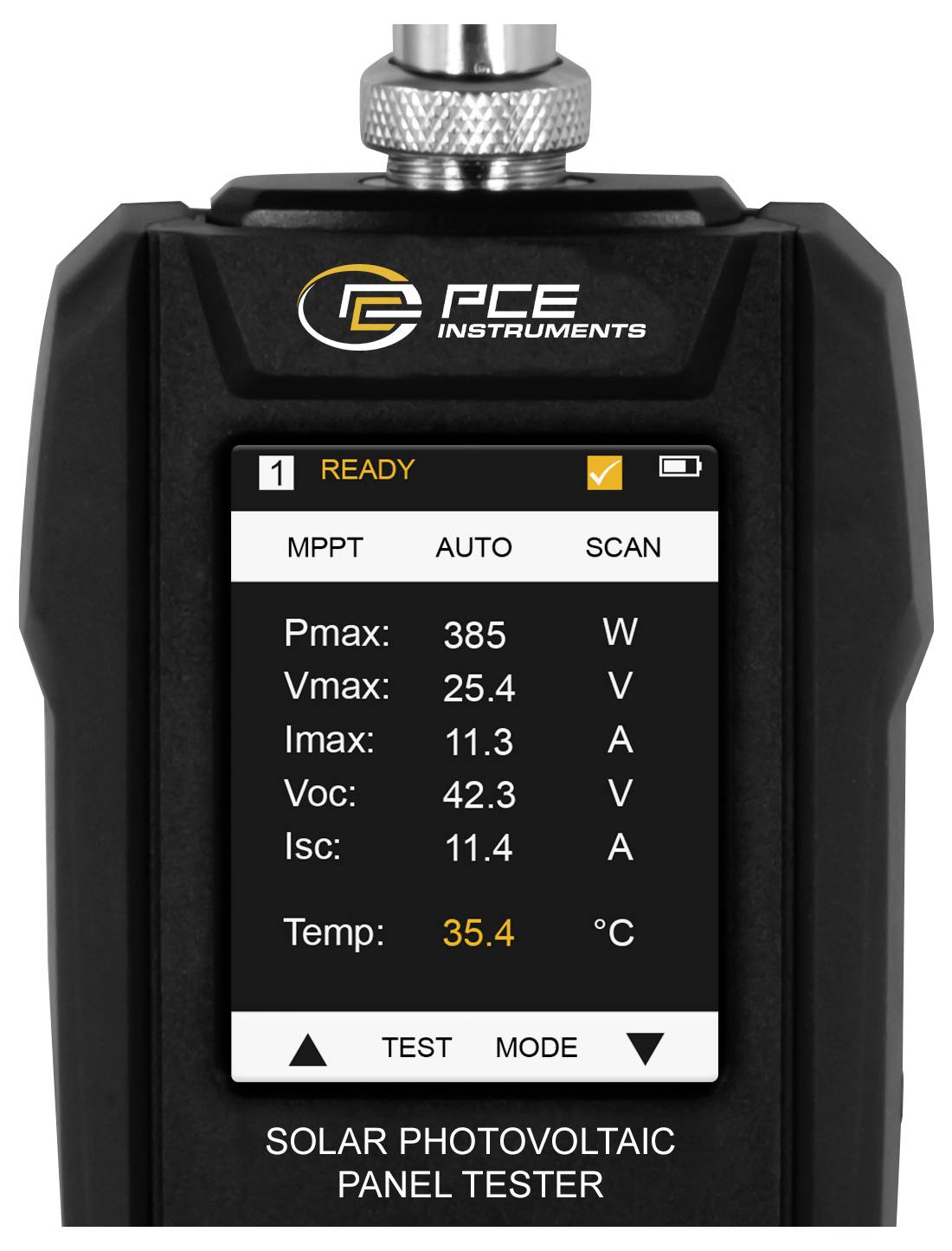

En plus de la représentation de la courbe, un tableau de données est disponible pour la liste des valeurs de mesure. Les données de crête sont également mises en évidence pour une évaluation rapide des valeurs de puissance. L'appareil de mesure du panneau solaire détermine les principaux paramètres électriques tels que la tension de ralenti (COV), le courant de court-circuit (ISC), la tension MPP (prise), le courant MPP (impp) et la puissance maximale (Pmax).
La représentation s'effectue à l'aide d'un écran LCD intégré de 2,4 pouces qui affiche à la fois les courbes et les données de mesure. En outre, la température du module est détectée. L'appareil de mesure de panneau solaire dispose d'une mémoire interne pour un maximum de 10 enregistrements de mesure qui peuvent être stockés et récupérés dans l'appareil. Les points de mesure sont perdus après la mise hors tension de l'appareil. Grâce à ses nombreuses fonctions de mesure et d'analyse, le panneau solaire est adapté pour l'installation, l'entretien et le dépannage Installations photovoltaïques.
Ce texte a été traduit par une machine.
Avec une plage de tension continue de 0 à 60 V, une plage de courant continu de 0 à 30 A et une mesure de puissance maximale jusqu'à 800 W, l'appareil de mesure de panneau solaire est adapté pour les modules photovoltaïques courants. Les valeurs mesurées sont traitées pendant la mesure et affichées dans l'appareil. L'appareil de mesure du panneau solaire effectue une mesure de la courbe I-V et représente les valeurs de mesure sous forme d'analyse de la courbe I-V/P-V sur l'écran. Les valeurs de mesure sont affichées visuellement sous forme de courbes. La représentation est codée en couleur : courant (bleu), puissance (violet) et tension (noir), ce qui permet de distinguer clairement les paramètres.
En plus de la représentation de la courbe, un tableau de données est disponible pour la liste des valeurs de mesure. Les données de crête sont également mises en évidence pour une évaluation rapide des valeurs de puissance. L'appareil de mesure du panneau solaire détermine les principaux paramètres électriques tels que la tension de ralenti (COV), le courant de court-circuit (ISC), la tension MPP (prise), le courant MPP (impp) et la puissance maximale (Pmax).
La représentation s'effectue à l'aide d'un écran LCD intégré de 2,4 pouces qui affiche à la fois les courbes et les données de mesure. En outre, la température du module est détectée. L'appareil de mesure de panneau solaire dispose d'une mémoire interne pour un maximum de 10 enregistrements de mesure qui peuvent être stockés et récupérés dans l'appareil. Les points de mesure sont perdus après la mise hors tension de l'appareil. Grâce à ses nombreuses fonctions de mesure et d'analyse, le panneau solaire est adapté pour l'installation, l'entretien et le dépannage Installations photovoltaïques.
Ce texte a été traduit par une machine.

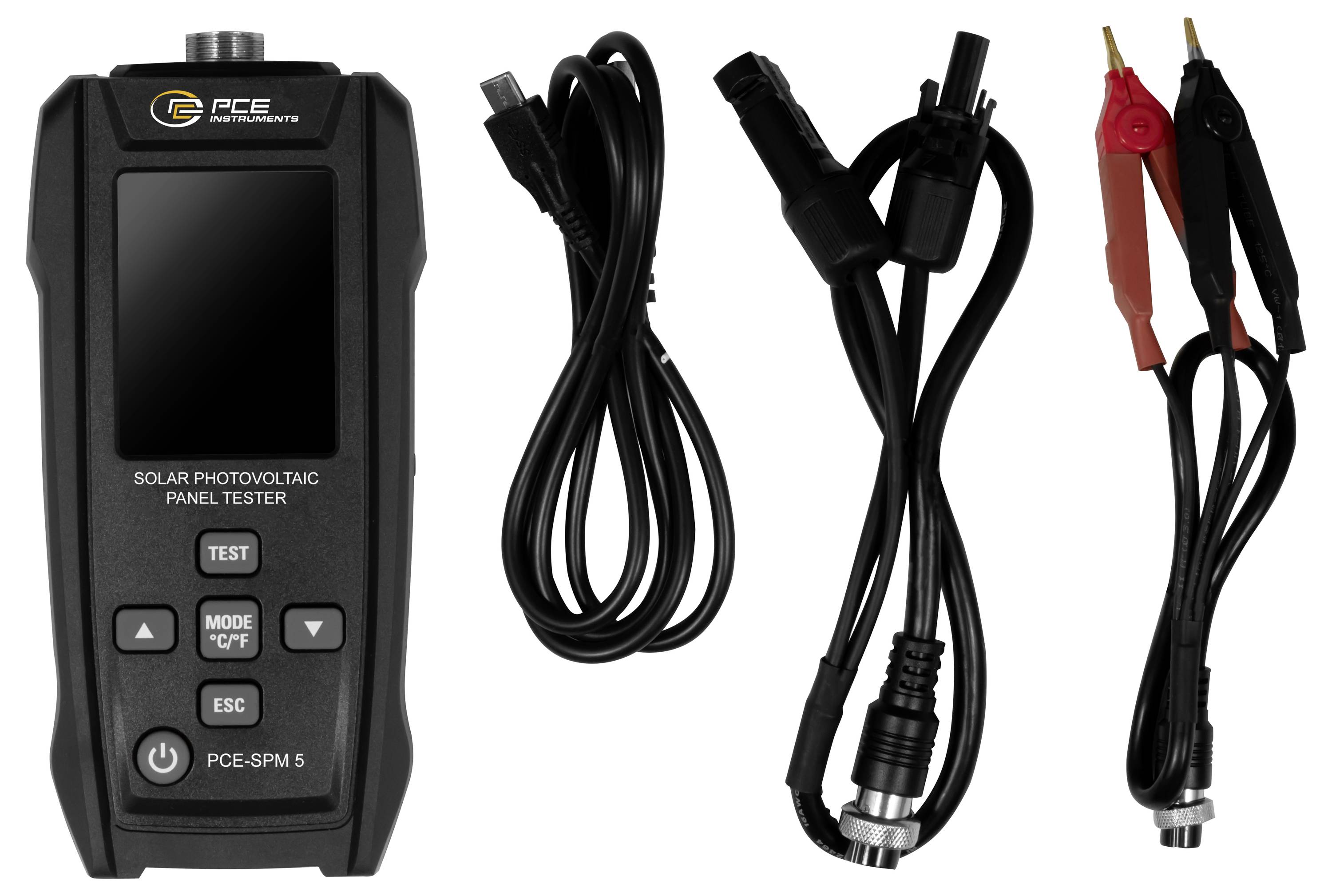

Contenu de la livraison
- 1 pce de panneau solaire

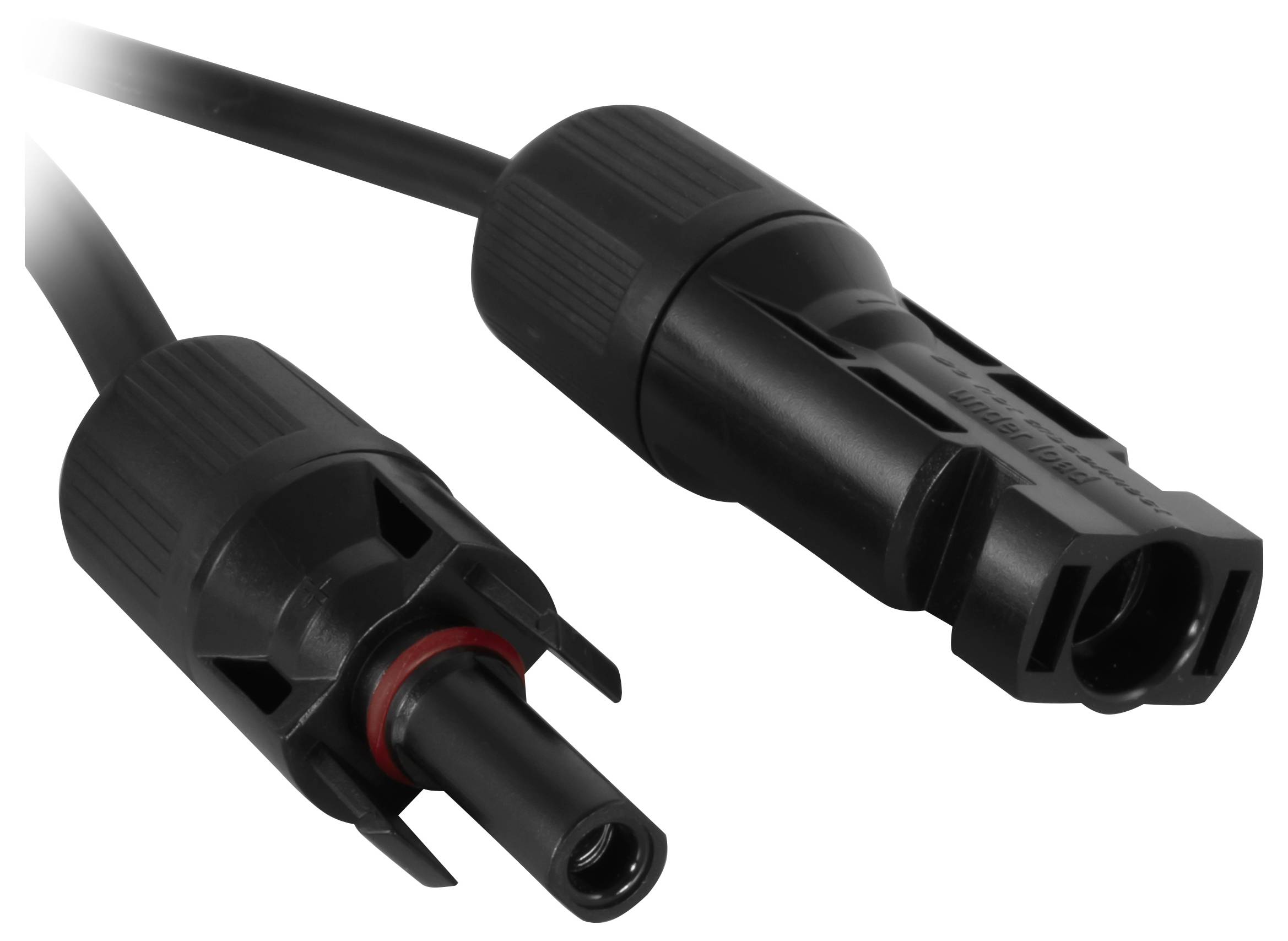

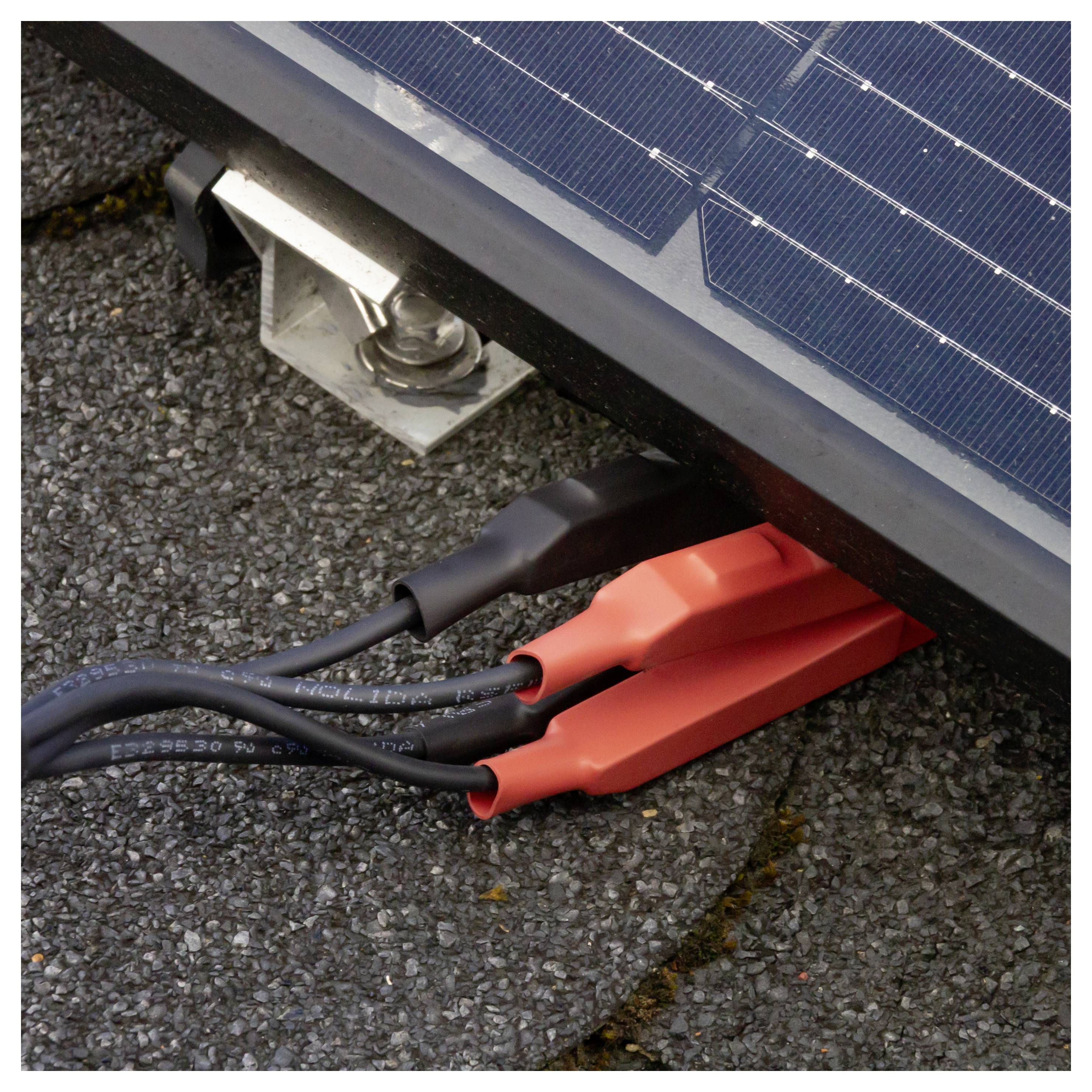

- 1 x câble de raccordement MC4-PV

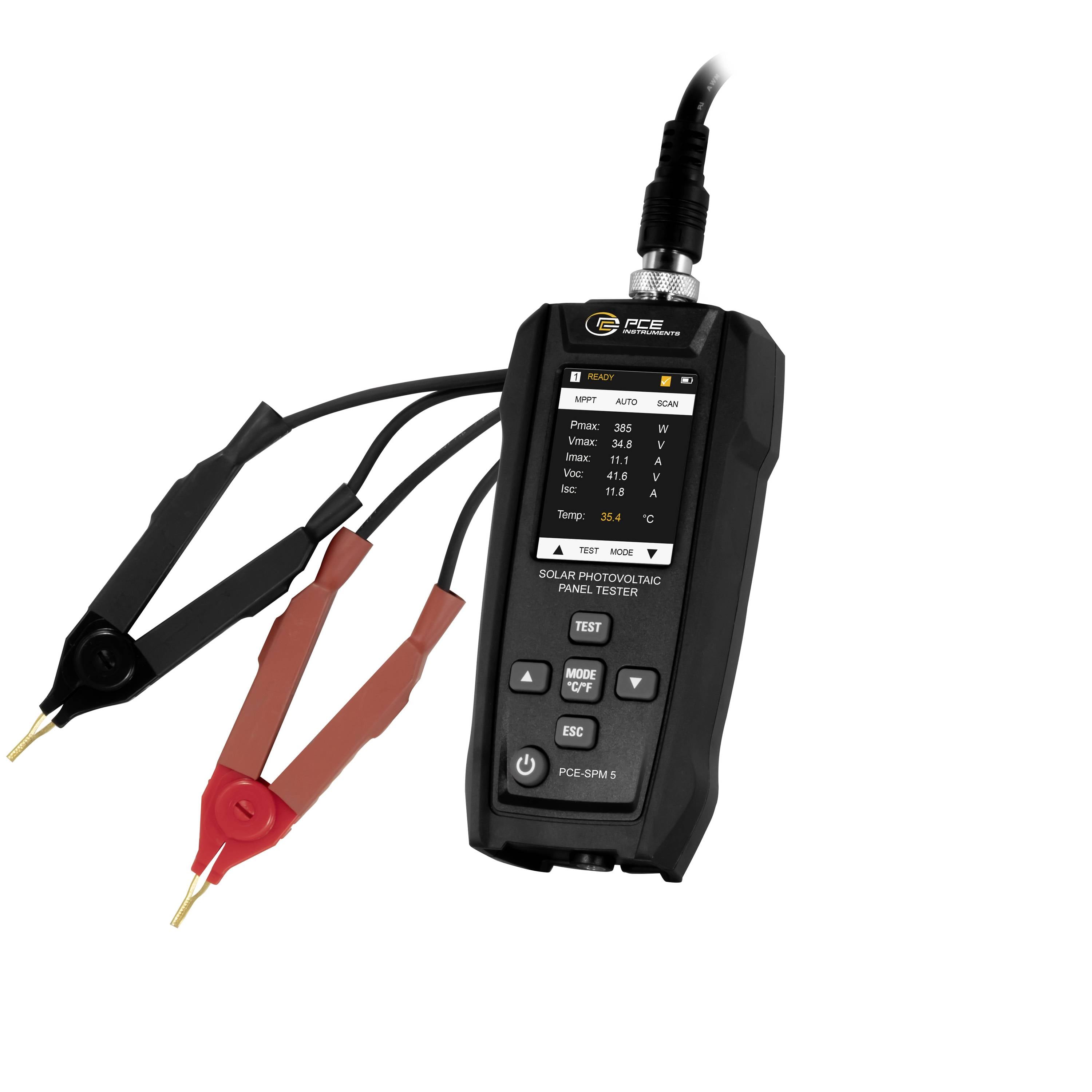

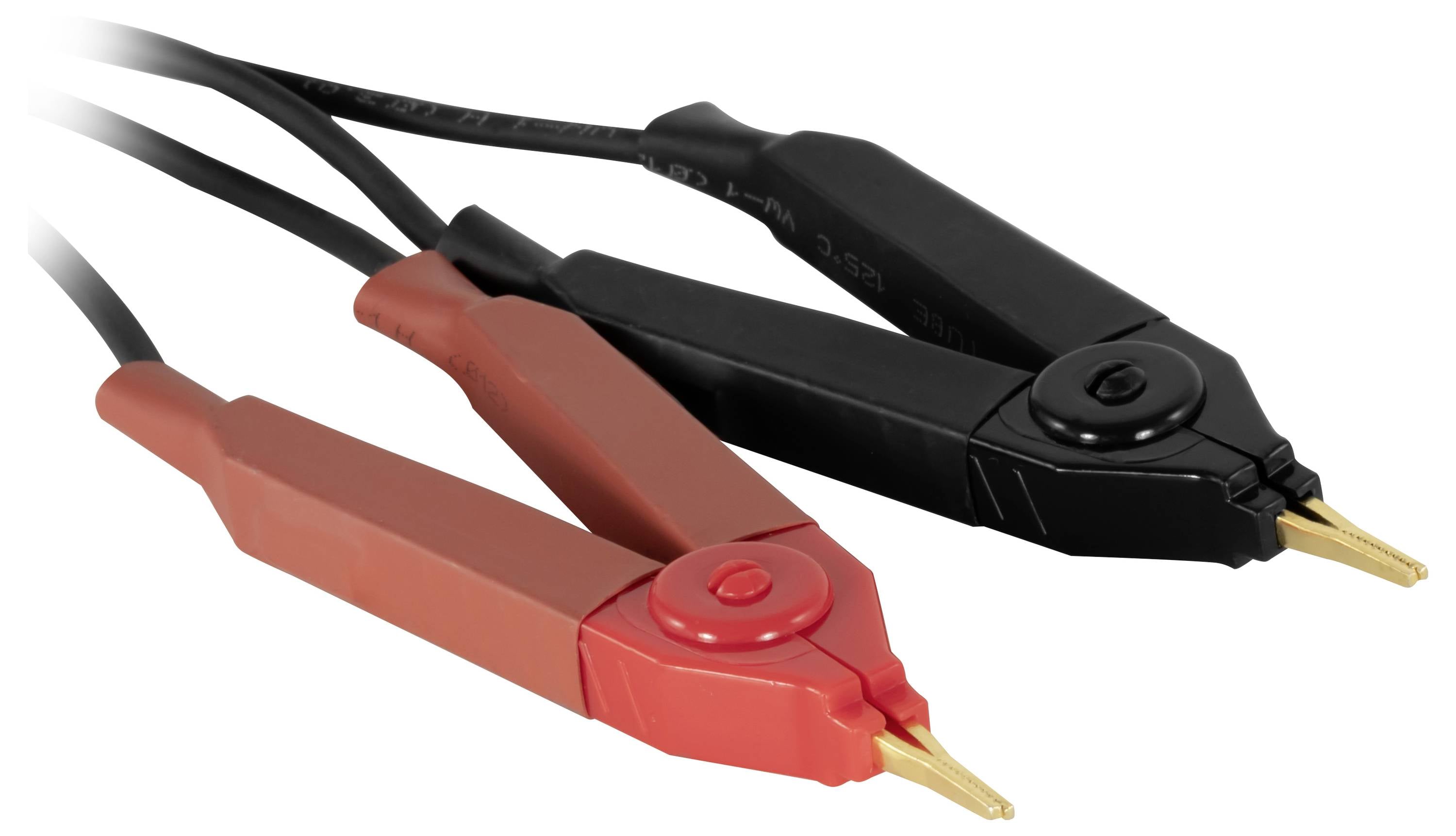

- 1 jeu de cordons de mesure avec pinces crocodiles
- 1 x câble USB-C.
- 1 x mode d'emploi
