Sonel MIC-10 Appareil de mesure de l'isolation étalonné (ISO) 50 V, 100 V, 250 V, 500 V, 1000 V 10 GΩ
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (CHF 388.48 / pièce(s))
CHF 388.48
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails

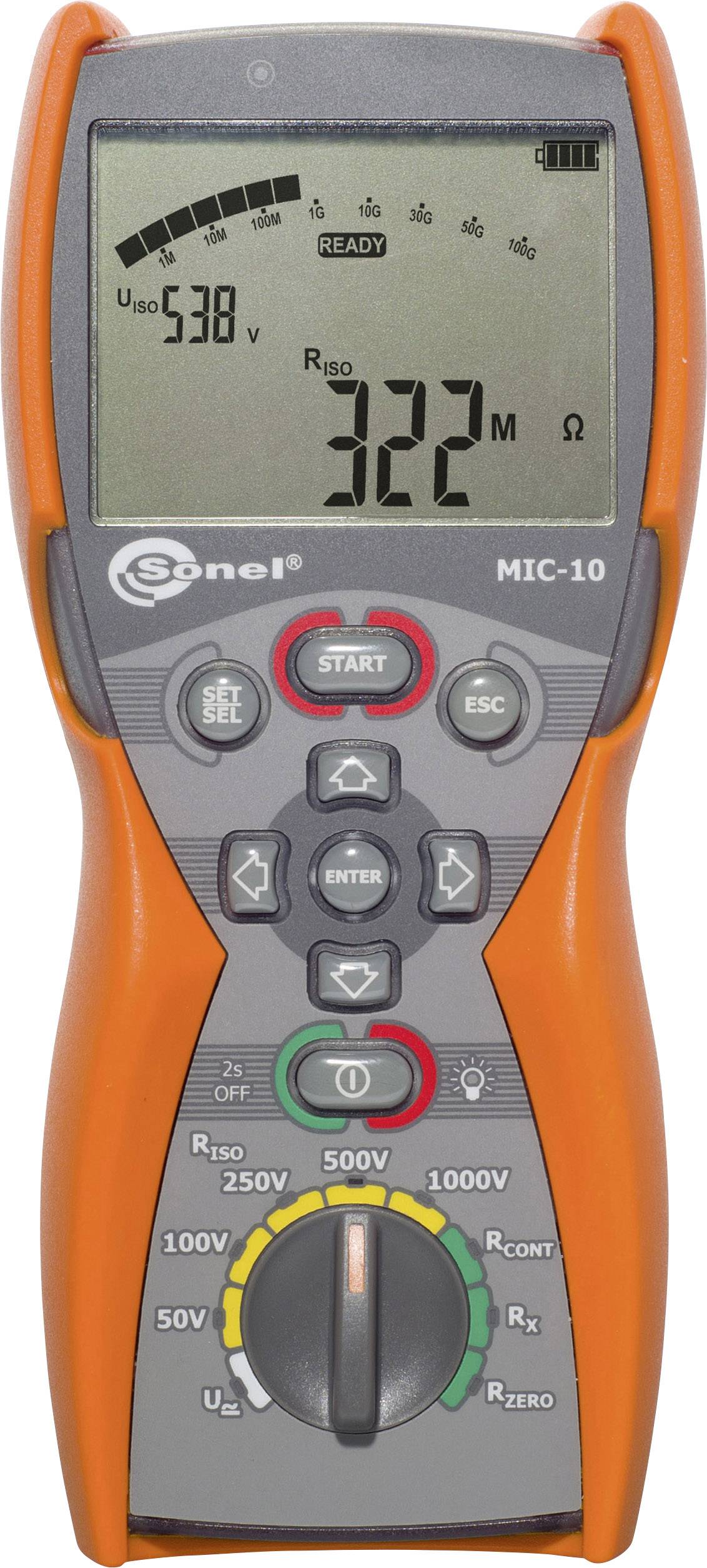

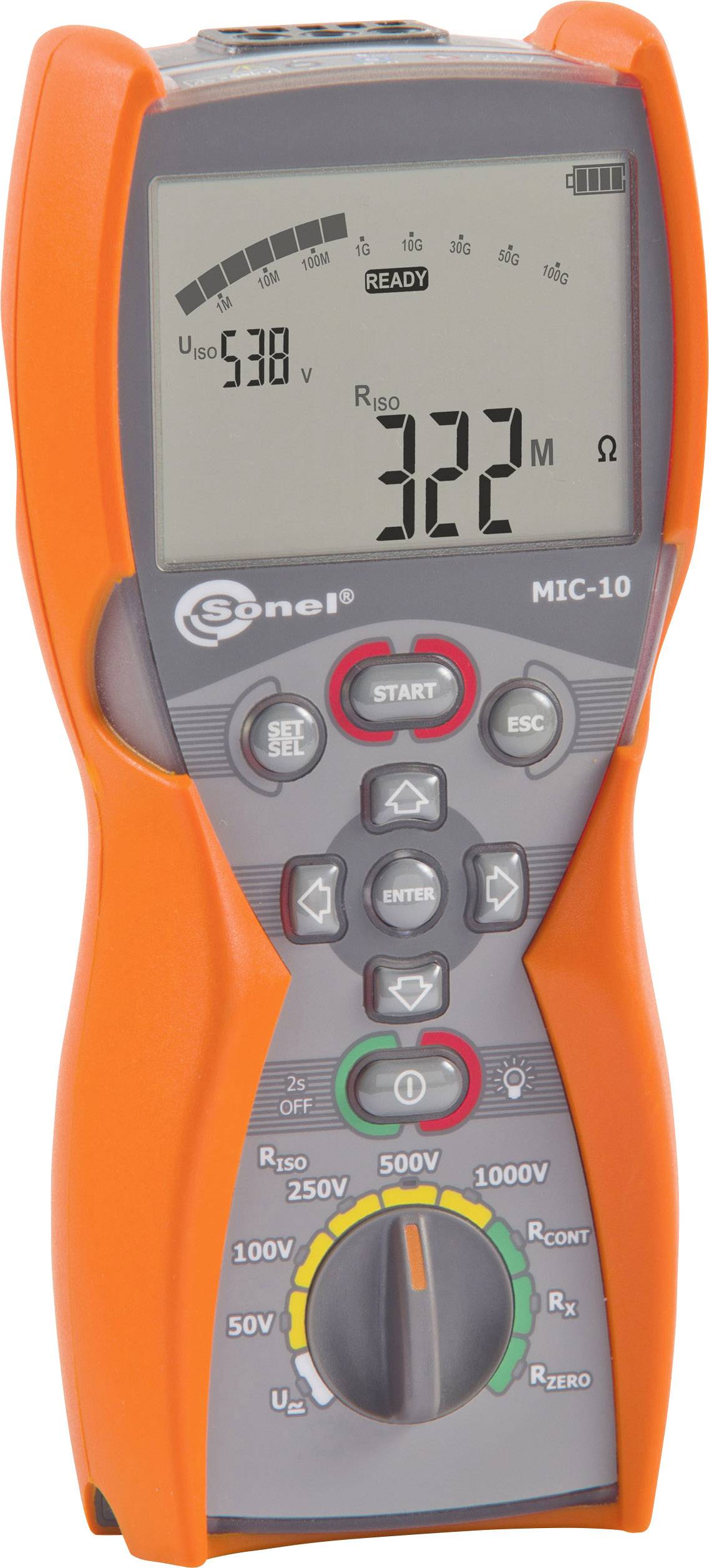

Appareil de mesure d'isolation MIC-10
- Tension de test 50 V, 100 V, 250 V, 500 V, 1kV
- Mesure de la résistance de conducteur de protection ±200 mA
- Mesure de capacité
- Mesure de la tension AC, DC jusqu'à 600 V
Caractéristiques techniques
- Plage de résistance d'isolement 0,0...999 kΩ à 50 V ; tension de test : résolution : 0,1 kΩ, précision : ±(3 % de la valeur de mesure + 8 digits); Plage de résistance d'isolement 1,000...9,999 MΩ à 50 V ; tension d'essai : résolution : 0,001 MΩ, précision : ±(3 % de la valeur de mesure + 8 digits); Plage de résistance d'isolement 10,0..99,99 MΩ à 50 V ; tension d'essai : résolution : 0,01 MΩ, précision : ±(3 % de la valeur de mesure + 8 digits); Plage de résistance d'isolement 100,0...250,0 MΩ à 50 V ; tension d'essai : résolution : 0,1 MΩ, précision : ±(3 % de la valeur de mesure + 8 digits); Plage de résistance d'isolement 0,0...999,9 kΩ à 100 V ; tension d'essai : résolution:0, 1 kΩ, précision : ±(3 % de la valeur de mesure + 8 digits); Plage de résistance d'isolement 1,000...9,999 MΩ à 100 V ; tension d'essai : résolution : 0,001 MΩ, précision : ±(3 % de la valeur de mesure + 8 digits); Plage de résistance d'isolement 10,00..99,99 MΩ à 100 V ; tension d'essai : résolution : 0,01 MΩ, précision : ±(3 % de la valeur de mesure + 8 digits); Plage de résistance d'isolation 100,0...500,0 MΩ pour 100 V ; tension d'essai : résolution : 0,1 MΩ, précision : ±(3 % de la valeur de mesure + 8 digits); Plage de résistance d'isolement 0,0...999,9 kΩ à 250 V ; tension d'essai : résolution : 0,1 kΩ, précision : ±(3 % de la valeur de mesure + 8 digits); Plage de résistance d'isolement 1,000...9,999 MΩ à 250 V ; tension d'essai : résolution : 0,001 MΩ, précision : ±(3 % de la valeur de mesure + 8 digits); Plage de résistance d'isolement 10,00..99,99 MΩ à 250 V ; tension d'essai : résolution : 0,01 MΩ, précision : ±(3 % de la valeur de mesure + 8 digits); Plage de résistance d'isolement 100,0...999,0 MΩ pour 250 V ; tension d'essai : résolution : 0,1 MΩ, précision : ±(3 % de la valeur de mesure + 8 digits); Plage de résistance d'isolement 1...2 GΩ pour 250 V ; tension d'essai : résolution : 0,001 GΩ, précision : ±(3 % de la valeur de mesure + 8 digits); Plage de résistance d'isolement 0,0...999,9 kΩ à 500 V ; tension d'essai : résolution : 0,1 kΩ, précision : ±(3 % de la valeur de mesure + 8 digits); Plage de résistance d'isolement 1,000...9,999 MΩ à 500 V ; tension d'essai : résolution : 0,001 MΩ, précision : ±(3 % de la valeur de mesure + 8 digits); Plage de résistance d'isolement 10,00..99,99 MΩ à 500 V ; tension d'essai : résolution : 0,01 MΩ, précision : ±(3 % de la valeur de mesure + 8 digits); Plage de résistance d'isolement 100,0...999,0 MΩ pour 500 V ; tension d'essai : résolution : 0,1 MΩ, précision : ±(3 % de la valeur de mesure + 8 digits); Plage de résistance d'isolement 1,000...000 GΩ pour 500 V ; tension d'essai : résolution : 0,001 GΩ, précision : ±(4 % de la valeur de mesure + 6 digits); Plage de résistance d'isolement 0,0...999,9 kΩ à 1 kV ; tension d'essai : résolution : 0,1 kΩ, précision : ±(3 % de la valeur de mesure + 8 digits); Plage de résistance d'isolement 1,000...9,999 MΩ à 1 kV ; tension d'essai : résolution : 0,001 MΩ, précision : ±(3 % de la valeur de mesure + 8 digits); Plage de résistance d'isolement 10,00..99,99 MΩ à 1 kV ; tension d'essai : résolution : 0,01 MΩ, précision : ±(3 % de la valeur de mesure + 8 digits); Plage de résistance d'isolement 100,0...999,0 MΩ à 1 kV ; tension d'essai : résolution : 0,1 MΩ, précision : ±(3 % de la valeur de mesure + 8 digits); Plage de résistance d'isolement 1,000...30-1/4.000 GΩ à 1 kV ; tension d'essai : résolution : 0,001 GΩ, précision : ±(4 % de la valeur de mesure + 6 digits); Plage de résistance d'isolement 5,00...10,00 GΩ à 1 kV ; tension d'essai : résolution : 0,01 GΩ, précision : ±(6 % de la valeur de mesure + 6 digits); Plage de mesure de la tension AC-DC : 0,0..299,9 V; résolution : 0,1 V, précision : ±(2 % de la valeur de mesure + 6 digits); Plage de mesure de tension AC-DC : 300...600 V, résolution : 1 V, précision : ±(2 % de la valeur de mesure + 2 digits) Plage de fréquence : 45 - 65 Hz; Courant de test Mesure de continuité ±200 mA; Plage de mesure de continuité 0,00...19,99 Ω, résolution : 0,01 Ω, précision : ±(2 % de la valeur de mesure + 3 digits); Plage de mesure de continuité 20...199,9 Ω, résolution : 0,1 Ω, précision : ±(2 % de la valeur de mesure + 3 digits); Plage de mesure de continuité 200...1999 Ω, résolution : 1 Ω, précision : ±(4 % de la valeur de mesure + 3 digits); Plage de mesure de la capacité 1...999 nF : résolution : 1 nF, précision : ±(5 % de la valeur de mesure + 5 digits); Plage de mesure de la capacité : 1,00...9,99 µF, résolution : 0,01 µF, précision : ±(5 % de la valeur de mesure + 5 digits);
- Type de produit
Appareil de mesure de l'isolation
- Tension d´essai
50 V
100 V
250 V
500 V
1000 V
- Fonction de mesure
résistance d'isolement
ISO
IP67
- Dim.
(L x l x H) 16 x 30.5 x 26.5 cm
- Poids
1.52 kg
- Type d'affichage
numérique
- Résistance d'isolement (max.)
10 GΩ
- Plage de mesure de tension (max.)
600 V
- Plage de mesure de tension (min.)
0 V
- Catégorie de mesure
CAT IV 600 V
- Largeur
30.5 cm
- Hauteur
26.5 cm
- Longueur
16 cm
Documents & téléchargements
Fiche technique
Fiche technique 1427982 Sonel MIC-10 Appareil de mesure de l'isolation étalonné (ISO) 50 V, 100 V, 250 V, 500 V, 1000 V 10 GΩ
Fiche technique 1427982 Sonel MIC-10 Appareil de mesure de l'isolation étalonné (ISO) 50 V, 100 V, 250 V, 500 V, 1000 V 10 GΩ
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1427982 Sonel MIC-10 Appareil de mesure de l'isolation étalonné (ISO) 50 V, 100 V, 250 V, 500 V, 1000 V 10 GΩ
Description
Attention : Cet article est réservé aux Professionnels. Seules les commandes effectuées sur cet article en tant que Professionnel pourront être honorées.
Le testeur d'isolement et de continuité ergonomique portatif 1 kV de Sonel se glisse dans toutes les trousses à outils ; il est idéal pour une vérification rapide des machines électriques et des installations.
Le testeur d'isolement et de continuité ergonomique portatif 1 kV de Sonel se glisse dans toutes les trousses à outils ; il est idéal pour une vérification rapide des machines électriques et des installations.
Modèle
- Boîtier robuste IP67 avec protection en caoutchouc
- CAT IV 600
- Adaptateur OR-1 pour la transmission des données vers un PC
- Housse de transport
- Piles
- Logiciel de protocole Sonel Reader
Contenu de la livraison
- Câble de test avec fiches banane femelles : 1,2 m, noir;
- Câble de test avec fiches banane femelles : 1,2 m, rouge;
- Pince crocodile K01 noir
- Pointe de mesure avec fiche banane femelle noire;
- Pointe d'essai avec fiche banane femelle, rouge
- Adaptateur USB OR-1 pour la transmission de données.
- Logiciel Sonel Reader
- Sac de transport M6
- Sangle de transport
- Support
- Mode d'emploi
- Certificat d'étalonnage
- Piles
Avertissement
Mode d’emploi pas disponible en Français.
Cet article est réservé aux Professionnels. Seules les commandes effectuées sur cet article en tant que Professionnel pourront être honorées.
