Name: Sonel MIC-5005 Appareil de mesure de l'isolation étalonné (ISO) 250 V, 500 V, 1000 V, 2500 V, 5000 V 15 TΩ
Brand: Sonel
SKU: 1427984
Availability: OutOfStock

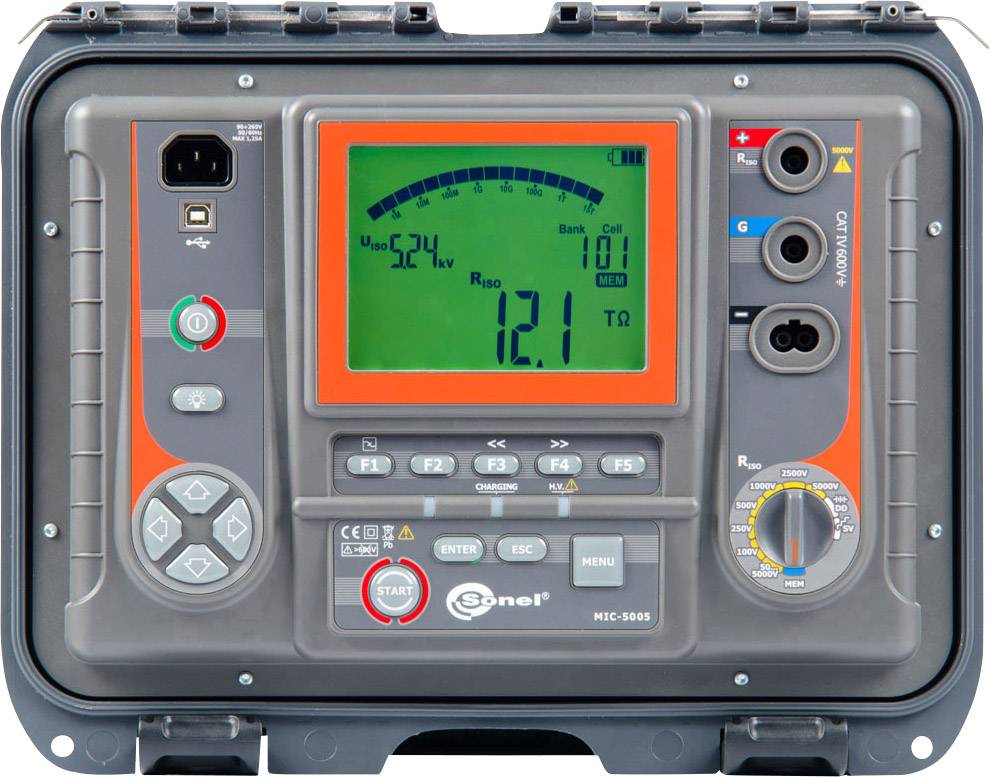

Un appareil de mesure numérique avec un affichage indique '524V'. Il est doté de boutons et de connexions pour mesurer les paramètres électriques.

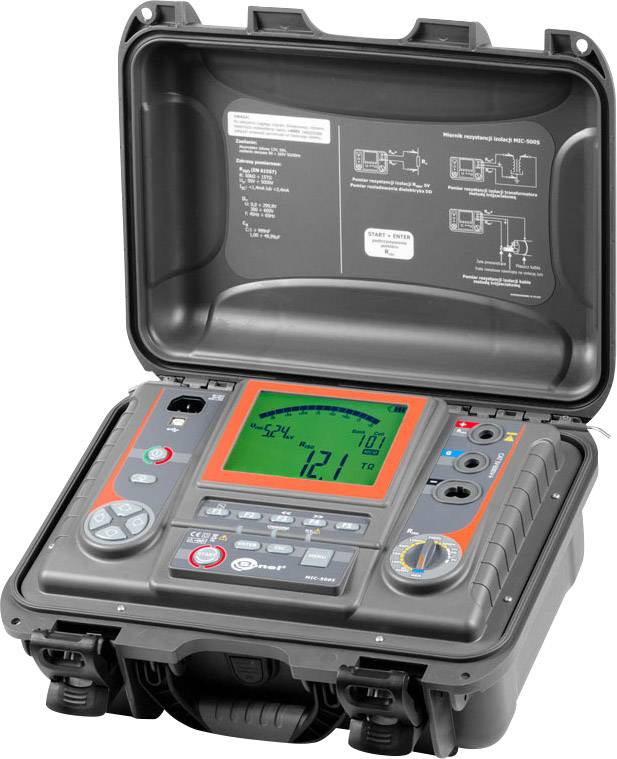

Dispositif électrique portable de test dans un boîtier ouvert. L'écran affiche des valeurs de mesure et des touches de commande sont situées à l'avant.

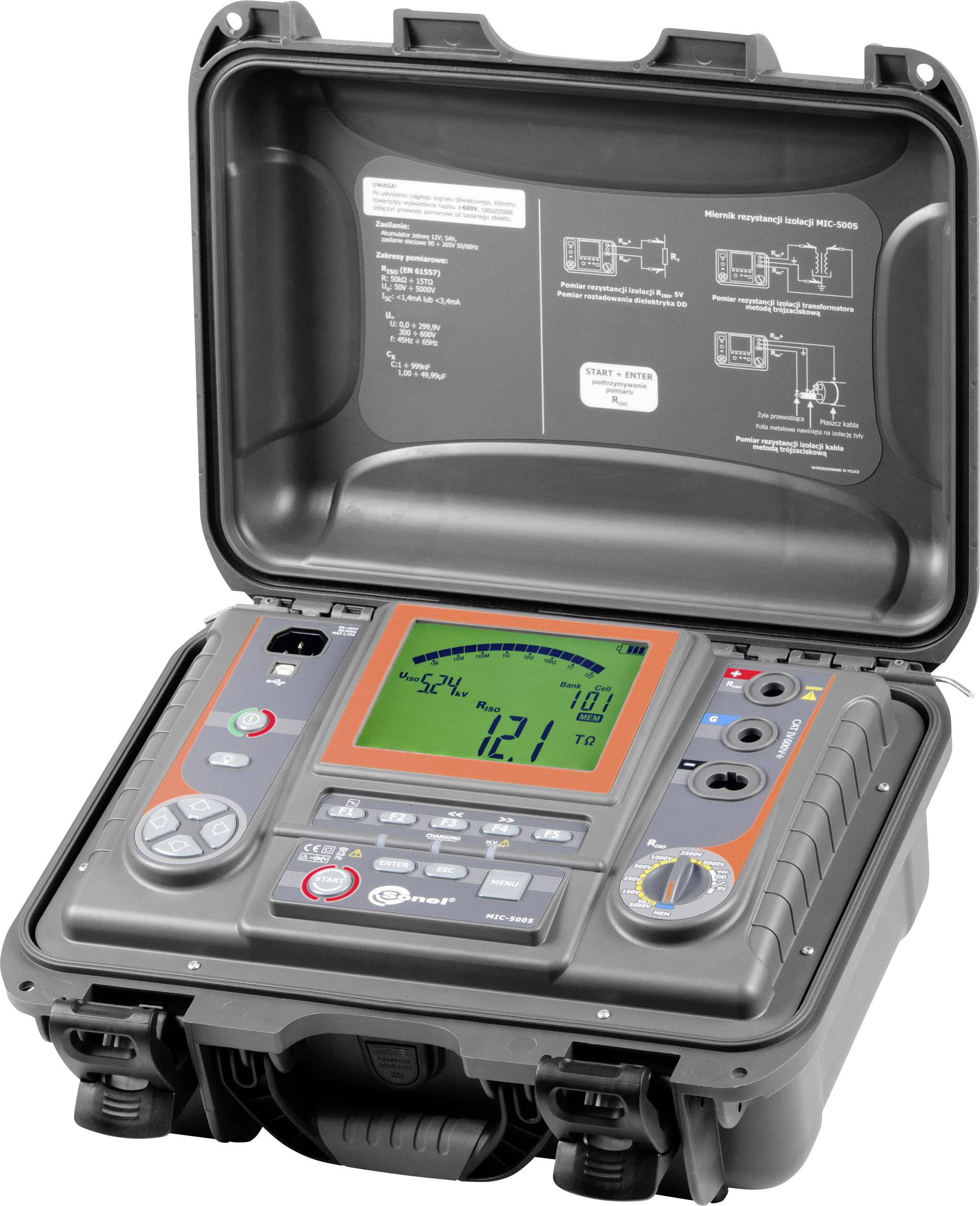

L'image montre un dispositif électrique portable de test dans une valise ouverte. L'écran affiche des valeurs de mesure et les éléments de commande sont visibles.

1/3

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Actuellement indisponible

Total (CHF 1'549.95 / pièce(s))

CHF 1'549.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 130.00

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Appareil de mesure d'isolement MIC- 5005

Tension d'essai 50...5000 V pour plage de mesure jusqu'à 15 TΩ
Tension de test réglable par paliers de 10 V (50...1000V) et de 25 V(1...5 kV)
Décharge automatique de l'objet testé après la mesure
Mesure par intervalles de temps de mesures avec signal sonore 5 secondes
3 phases de test pour la détermination du coefficient d'absorption
Détermination de l'index de polarisation (PI) et du rapport d'absorption diélectrique (DAR)
Méthode de test (SV)
Index de décharge diélectrique (DD)
Courant de test réglable (1,2 mA, 3 mA)
Mesure du courant de fuite
Fonction de filtre numérique pour environnement de test présentant de grosses interférences
Mesure AC, DC 0...750 V
Mesure de capacité
Ecran LCD 5,6"
Chargeur rapide intégré

Notre service pour vous

Caractéristiques techniques

Plage de résistance d'isolement 0...999 kΩ : résolution : 1 kΩ, précision : ±(3% de la valeur de mesure + 10 digits); Plage de résistance d'isolement 1,00...9,99 MΩ : résolution : 0,01 MΩ, précision : ±(3% de la valeur de mesure + 10 digits); Plage de résistance d'isolement 10,0..99,9 MΩ : résolution : 0,1 MΩ, précision : ±(3 % de la valeur de mesure + 10 digits); Plage de résistance d'isolement 100...999 MΩ : résolution : 1 MΩ, précision : ±(3% de la valeur de mesure + 10 digits); Plage de résistance d'isolement 1,00...9,99 GΩ : résolution : 0,01 GΩ, précision : ±(3 % de la valeur de mesure + 10 digits); Plage de résistance d'isolement 10,0...99,9 GΩ : résolution : 0,1 GΩ, précision : ±(3 % de la valeur de mesure + 10 digits); Plage de résistance d'isolement 100...999 GΩ : résolution : 1 GΩ, précision : ±(3,5 % de la valeur de mesure + 10 digits); Plage de résistance d'isolement 1,00...9,99 TΩ : résolution : 0,01 TΩ, précision : ±(7,5 % de la valeur de mesure + 10 digits); Plage de résistance d'isolement 10...15 TΩ : résolution : 0,1 TΩ, précision : ±(10 % de la valeur de mesure + 10 digits); Plage de tension d'isolement 250 V : 500 GΩ; Page de tension d'isolement 500 V : 1,00 TΩ; Plage de tension d'isolement 1000 V : 2,00 TΩ; Plage de tension d'isolement 2500 V : 5 TΩ; Plage de tension d'isolement 5000 V : 15 TΩ; Test de niveaux Uiso ..Pas 1000 V : 200 V; Test de niveaux Uiso ... Pas 2500 V : 500 V; Test de niveaux Uiso ..Pas 5000 V: 1 kV; Plage de mesure AC-DC : 0,0..29,9 V, résolution : 0,1 V, précision : ±(2 % de la valeur de mesure + 20 digits); Plage de mesure AC-DC : 0,0..29,9 V, résolution : 0,1 V, précision : ±(2 % de la valeur de mesure + 20 digits); Plage de mesure AC-DC : 30..299,9 V, résolution : 0,1 V, précision : ±(2 % de la valeur de mesure + 6 digits); Plage de mesure AC-DC : 0...100 V, résolution : 1 V, précision : ±(2 % de la valeur de mesure + 2 digits); Plage de fréquence : 45...65 Hz; Courant de test mesure de continuité : ±200 mA; Plage de mesure de continuité 0,00...19,99 Ω, résolution : 0,01 Ω, précision : ±(2 % de la valeur de mesure + 3 digits); Plage de mesure de continuité 20,0...199,9 Ω, résolution : 0,1 Ω, précision : ±(2 % de la valeur de mesure + 3 digits); Plage de mesure de continuité 200...1999 Ω, résolution : 1 Ω, précision : ±(4 % de la valeur de mesure + 3 digits); Plage de mesure de la capacité 1...999 nF : résolution : 1 nF, précision : ±(5 % de la valeur de mesure + 5 digits); Plage de mesure de capacité 1,00...49,99 µF, résolution : 0,01 µF, précision : ±(5 % de la valeur de mesure + 5 digits);

Type de produit: Appareil de mesure de l'isolation

Tension d´essai: 250 V
500 V
1000 V
2500 V
5000 V

Fonction de mesure: résistance d'isolement

: ISO

Interfaces: USB
Wi-Fi

: IP67

Dim.: (L x l x H) 15 x 82 x 15 cm

Poids: 9.56 kg

Type d'affichage: numérique (LCD)

Résistance d'isolement (max.): 15 TΩ

Catégorie de mesure: CAT III 1000 V
CAT IV 600 V

Largeur: 82 cm

Hauteur: 15 cm

Longueur: 15 cm

Documents & téléchargements

Fiche technique

Fiche technique 1427984 Sonel MIC-5005 Appareil de mesure de l'isolation étalonné (ISO) 250 V, 500 V, 1000 V, 2500 V, 5000 V 15 TΩ

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1427984 Sonel MIC-5005 Appareil de mesure de l'isolation étalonné (ISO) 250 V, 500 V, 1000 V, 2500 V, 5000 V 15 TΩ

Fiche de données de sécurité

Fiche de données de sécurité 1427984 Sonel MIC-5005 Appareil de mesure de l'isolation étalonné (ISO) 250 V, 500 V, 1000 V, 2500 V, 5000 V 15 TΩ

Description

Attention : Cet article est réservé aux Professionnels. Seules les commandes effectuées sur cet article en tant que Professionnel pourront être honorées.

Le MIC- 5005 de Sonel est un appareil de contrôle d'isolement avec plage de mesure jusqu'à 15 TΩ à une tension de test de 5 kV, conformément à la norme EN 61557-2. Le filtrage permet d'obtenir des résultats de mesure très précis même en cas d'interférences à haute fréquence. Tous les paramètres pour la mesure diagnostique de l'isolement comme PI, DAR, DD, mesure de capacité, test de niveaux (SV), mesure Riso et PE sont disponibles sur ce testeur pour une utilisation professionnelle.

Modèle

Valise rigide robuste IP67
CAT III : 1000 V
CAT IV : 600 V
Câbles d'essai jusqu'à 20 m
Pinces crocodiles et pointes de test
Câble USB
Pile
Adaptateur OR-1
Logiciel de protocole Sonel Reader
Mesures selon EN 61557

Contenu de la livraison

Pince crocodile 5,5 kV, noire, blindée · Pince crocodile 5,5 kV, rouge · Pince crocodile 5,5 kV, bleue · Pointe de test 5,5 kV avec fiche banane femelle, noire · Pointe de test 5,5 kV avec fiche banane femelle, rouge · Câble de raccordement secteur · Pack de piles · Câble de test avec fiche banane femelle 1,8 m, 10kV, rouge · Câble de test avec fiche banane femelle 1,8 m, 10 kV, bleu · Câble de test avec fiche banane femelle 1,8 m, 10 kV, noir, blindé · Câble USB ·
Sacoche de transport L4 pour accessoires · Pack de piles · Logiciel
Sonel Reader · Notice d'utilisation · Certificat d'étalonnage
