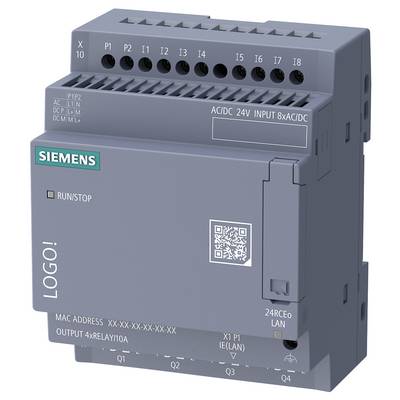

Siemens 6ED1052-2HB08-0BA3 Module de commande 24 V/DC
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (CHF 184.97 / pièce(s))
CHF
Points forts & détails
LOGO! 24RCEo (AC)
- Plus de puissance et plus d'espace d'application
- Plus de puissance et d'espace d'E/S pour suivre le rythme des applications en croissance
- Expérience moderne de commande et d'affichage
- Vue d'ensemble claire de l'état, diagnostic rapide et utilisation intuitive sur l'appareil
- Ingénierie efficace et flexible
- Une configuration unifiée pour une exécution plus rapide des projets et une collaboration d'équipe plus facile
- Sécurité et durabilité grâce au design
- Protection intégrée pour un fonctionnement sûr et fiable et des mises à jour faciles à utiliser
Caractéristiques techniques
- Horloges de commutation :
- Nombre 800; max. 800, selon la fonction
- Réserve de marche 480 h
- Capacité de commutation des contacts :
- En cas de charge inductive, max. 3 A
- Pour charge ohmique, max. 10 A
- Type de produit
Module de commande
- Tension de fonctionnement
24 V/DC
- Affichage
non
- Minuterie
oui
- Réserve de marche (typique)
480 h
IP20
- Type
6ED1052-2HB08-0BA3
- Protection contre court-circuit
Non
Protection externe nécessaire
- Température ambiante min.
0 °C
- Température ambiante max.
55 °C
- Référence fabricant
6ED10522HB080BA3
- Antiparasitage radio
Selon EN 55 011 (classe de valeur limite B)
- Montage
Sur rail DIN 35 mm

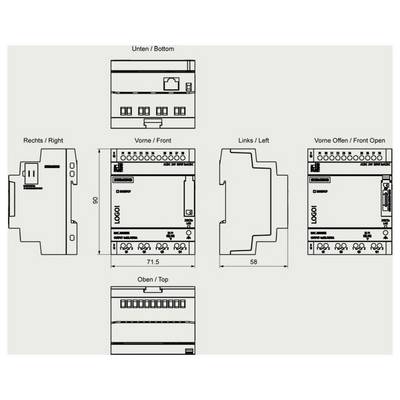

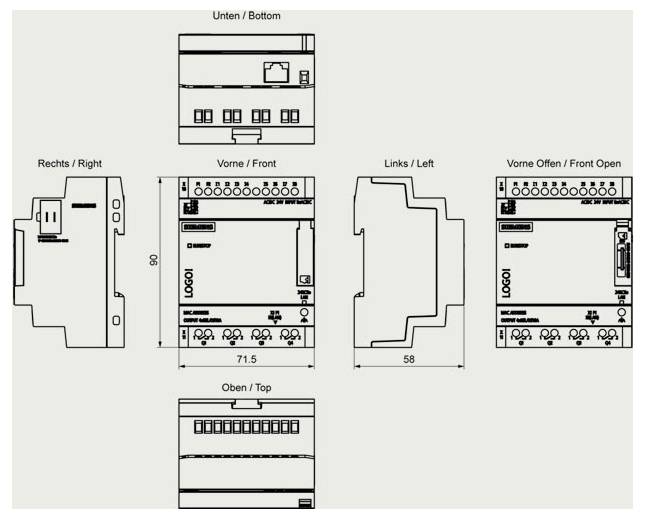

- Dim.
(L x l) 58 mm x 71.5 mm
- Nombre de sorties max.
4
- Nombre d’entrées max.
8
- Nombre de sorties relais max.
4
- Nombre d’entrées numériques max.
4
- Tension de fonctionnement
20.4 - 28.8 V
- Tension de fonctionnement max.
28.8 V
- Tension de fonctionnement min.
20.4 V
- Largeur
71.5 mm
- Longueur
58 mm
Documents & téléchargements
Fiche technique
Fiche technique 3760676 Siemens 6ED1052-2HB08-0BA3 Module de commande 24 V/DC
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3760676 Siemens 6ED1052-2HB08-0BA3 Module de commande 24 V/DC
Information
Information 3760676 Siemens 6ED1052-2HB08-0BA3 Module de commande 24 V/DC
Information 3760676 Siemens 6ED1052-2HB08-0BA3 Module de commande 24 V/DC
Description
LOGO! 24RCEo (AC), module logique, SV/E/S : c.c. 24V/24V c.a./relais, 8 DE/4 DA, sans écran, mémoire 800 blocs, extensible modulaire, Ethernet, integr. Serveur Web, Datalog, pages Web personnalisées, carte microSD standard pour LOGO! SOFT Comfort à partir de la V9.0, les projets plus anciens peuvent fonctionner Cloud Connexion, MQTT dans tous les LOGOS! Appareils de base.
Le LOGO! Les appareils de base LOGO! 8 avec 8 entrées numériques et 4 sorties numériques et une faible largeur de montage de 72 mm ont intégré de nombreuses fonctions connues (relais à impulsion, minuteur de cage d'escalier, contacteur auxiliaire, relais temporisé, etc.) qui peuvent être combinées de différentes manières.
Les programmes de commutation peuvent être créés et simulés facilement sur le PC. L'interface Ethernet intégrée permet la communication de neuf LOGO! 8 ou systèmes SIMATIC S7 au maximum. 8 ou 9 modules ou systèmes SIMATIC S7.
Le serveur Web intégré permet de surveiller et de contrôler les consommateurs connectés via Wi-Fi ou Internet. Les pages Web peuvent être conçues par l'utilisateur lui-même, même sans connaissances HTML. Les modules supplémentaires permettent la communication GSM ou GPS ainsi que l'intégration dans un système de gestion des bâtiments KNX.
LOGO! 9 appareils de base sont disponibles avec ou sans affichages pour différentes tensions d'entrée ainsi qu'avec des sorties transistor ou relais (courant assigné jusqu'à 10 A). Extensible avec des modules supplémentaires jusqu'à 64 DI / 60 DQ (16 AI / 16 AQ). Communication Cloud intégrée.
LOGO! 9 peut également être étendu avec un écran tactile externe pour des messages significatifs en texte clair.
Divers LOGOS ! Divers modules d'alimentation LOGO! sont également disponibles pour l'alimentation électrique.
LOGO! 9
L’automatisation quotidienne a évolué.
Il ne s’agit plus seulement du changement. Cela signifie connecter, visualiser et protéger. LOGO! 9 augmentations pour répondre à ces exigences.
Plus de performances, une expérience utilisateur moderne, une technologie efficace et une sécurité intégrée dès le départ.
Sans renoncer à la simplicité et à la rentabilité d'un module logique.
LOGO! 9 est la solution idéale pour les applications autonomes qui ont besoin d'espace pour se développer. Il rend l'ingénierie plus rapide et plus flexible, apporte l'utilisation et la visualisation directement sur l'appareil et répond immédiatement aux normes de sécurité actuelles.
Ce texte a été traduit par une machine.
Le LOGO! Les appareils de base LOGO! 8 avec 8 entrées numériques et 4 sorties numériques et une faible largeur de montage de 72 mm ont intégré de nombreuses fonctions connues (relais à impulsion, minuteur de cage d'escalier, contacteur auxiliaire, relais temporisé, etc.) qui peuvent être combinées de différentes manières.
Les programmes de commutation peuvent être créés et simulés facilement sur le PC. L'interface Ethernet intégrée permet la communication de neuf LOGO! 8 ou systèmes SIMATIC S7 au maximum. 8 ou 9 modules ou systèmes SIMATIC S7.
Le serveur Web intégré permet de surveiller et de contrôler les consommateurs connectés via Wi-Fi ou Internet. Les pages Web peuvent être conçues par l'utilisateur lui-même, même sans connaissances HTML. Les modules supplémentaires permettent la communication GSM ou GPS ainsi que l'intégration dans un système de gestion des bâtiments KNX.
LOGO! 9 appareils de base sont disponibles avec ou sans affichages pour différentes tensions d'entrée ainsi qu'avec des sorties transistor ou relais (courant assigné jusqu'à 10 A). Extensible avec des modules supplémentaires jusqu'à 64 DI / 60 DQ (16 AI / 16 AQ). Communication Cloud intégrée.
LOGO! 9 peut également être étendu avec un écran tactile externe pour des messages significatifs en texte clair.
Divers LOGOS ! Divers modules d'alimentation LOGO! sont également disponibles pour l'alimentation électrique.
LOGO! 9
L’automatisation quotidienne a évolué.
Il ne s’agit plus seulement du changement. Cela signifie connecter, visualiser et protéger. LOGO! 9 augmentations pour répondre à ces exigences.
Plus de performances, une expérience utilisateur moderne, une technologie efficace et une sécurité intégrée dès le départ.
Sans renoncer à la simplicité et à la rentabilité d'un module logique.
LOGO! 9 est la solution idéale pour les applications autonomes qui ont besoin d'espace pour se développer. Il rend l'ingénierie plus rapide et plus flexible, apporte l'utilisation et la visualisation directement sur l'appareil et répond immédiatement aux normes de sécurité actuelles.
Ce texte a été traduit par une machine.
