Name: Siemens 3RT2045-1XB40-0LA2 Contacteur ferroviaire 1 NO (T), 1 NF (R) 82 kW 1000 V 77 A avec varistance Convient pour mar
Brand: Siemens
SKU: 2863594
Availability: BackOrder

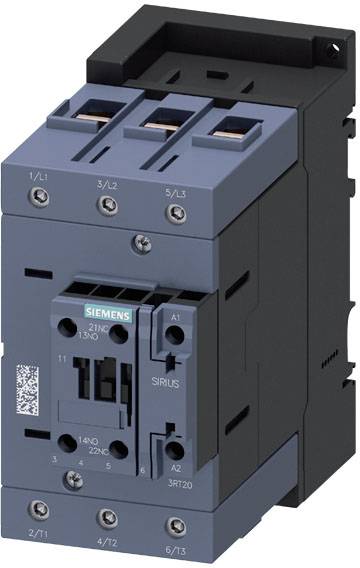

Un contacteur électrique gris de Siemens avec des parties bleues, identifié par des points de connexion et une petite plaquette Siemens.

Armoire électronique ouverte, avec des câbles et des circuits complexes ; à côté, une vue humide et pluvieuse des installations extérieures.

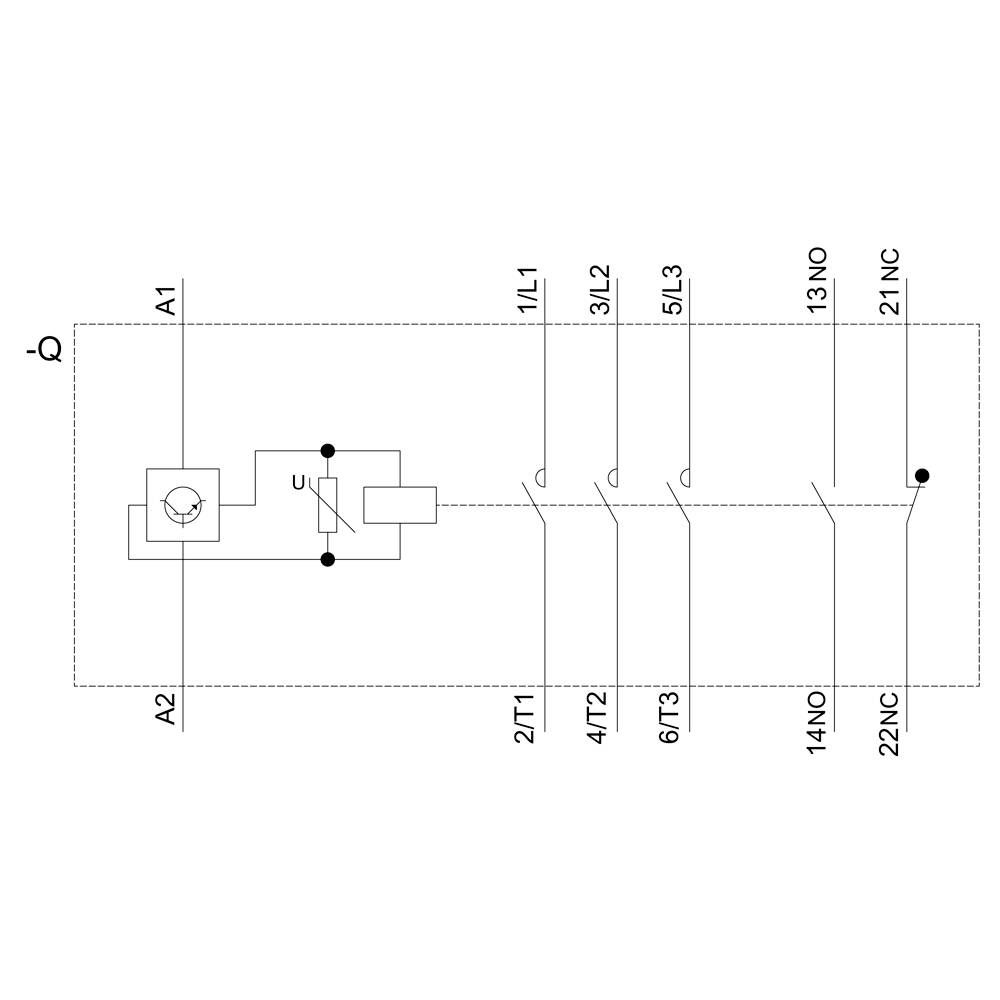

Schéma de câblage d'un disjoncteur moteur avec bobine et contacts. Montre les entrées, les sorties et trois conducteurs ainsi que les désignations des contacts.

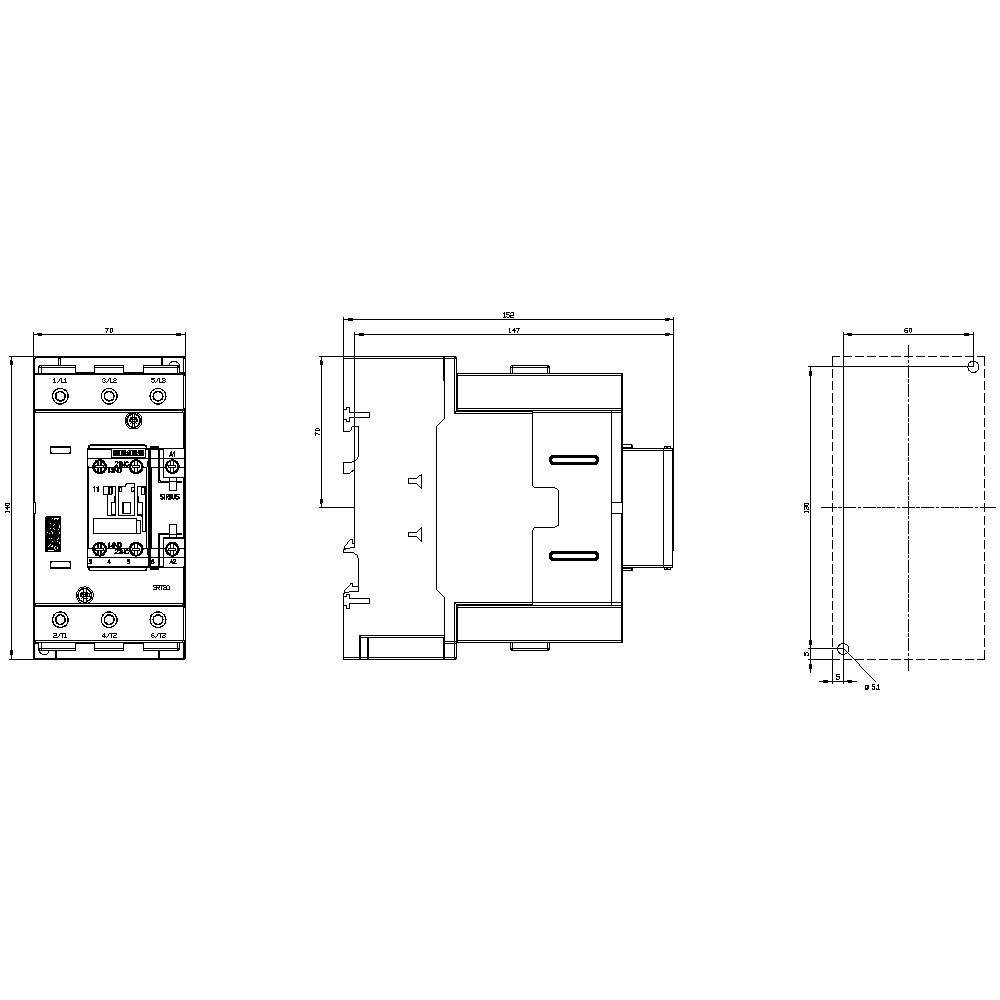

Dessin technique d'un composant électronique avec trois vues : vue de face, vue latérale et vue de dessus, incluant les dimensions.

1/4

Photo non contractuelle

Type de produit

Contacteur ferroviaire

Nombre de pôles

3 pôles

Tension nominale

1000 V

Courant de charge

77 A

Puissance

82 kW

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 4 décembre

Nombre

Set(s)

Total (CHF 584.95 / pièce(s))

CHF 634.95

-8 %

CHF 584.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 60.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Nombre de contacts NO / sur le contacteur / pour les contacts auxiliaires : 1
Nombre de contacts NO / pour contacts principaux : 3
Nombre de contacts NO / pour contacts auxiliaires : 1
Nombre de contacts NO / pour contacts auxiliaires / commutation non retardée : 1
Nombre d'ouvreur / sur le contacteur / pour les contacts auxiliaires : 1
Nombre d'ouvreur / pour contacts auxiliaires : 1
Nombre d'ouvreur / pour contacts auxiliaires / commutation non retardée : 1
Courant de fonctionnement à AC-1 / à 400 V / à température ambiante 40 °C : 125 A.
Courant de fonctionnement à AC-3 / à 400 V : 80 A.
Puissance de serrage de la bobine de l'interrupteur à courant continu : 76 W.
Type de section de conducteur connectable / pour câbles AWG / pour contacts principaux : 2x (10... 1/0), 1x (10... 2)
Type de section de conducteur connectable / pour câbles AWG / pour contacts auxiliaires : 2x (20... 16), 2x (18... 14)
Hauteur de montage au-dessus de NN / max. : 2000 m
Montage en série : oui
Protection contre les contacts à l'avant : en cas de contact vertical à l'avant
Tension d'isolation du circuit principal en cas de degré de pollution 3 : 1000 V.
Durée de vie mécanique du contacteur (cycles de commutation) avec bloc de commutation électronique monté / typique : 5000000
Durée de vie mécanique (cycles de commutation) du contacteur avec bloc de commutateurs auxiliaire monté / typique : 10000000
Contact miroir : oui
Résistance aux chocs du circuit principal : 8 kV
Tension maximale admissible pour une séparation sûre / entre la bobine et les contacts principaux : 690 V.
Extension du produit / commutateur auxiliaire : oui

Type de produit: Contacteur ferroviaire

Type: 3RT2045-1XB40-0LA2

Dimensions: S3

Nombre de pôles: 3 pôles

Type de contact: 1 NO (T)
1 NF (R)

Type de contact auxiliaire: 1 NO (T)

Tension nominale: 1000 V

Tension de commande (min.): 24 V/DC

Tension de commande (max.): 24 V/DC

Gamme de tension de commande: 24 - 24 V/DC

Tension de contact (max.): 1000 V DC/AC

Courant continu (max.): 125 A

Courant de charge: 77 A

: 82 kW

Convient pour marque: Siemens

Adapté pour série: Siemens série Sirius

Spécificités: avec varistance

Type de montage: fixation par vis
fixation par encliquetage
pour profilé

Connexion: raccord à vis

Durée de vie mécanique: 10000000

Temps de réponse: 57 ms

Temps de descente: 70 ms

: IP00
IP20

Température min.: -40 °C

Température max.: +70 °C

Largeur: 70 mm

Hauteur: 140 mm

Profondeur: 152 mm

Dim.: (l x H x P) 70 x 140 x 152 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

UKCA: non pertinent

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Laststrom

Leistung

Nennspannung

Siemens 3RT2045-1XB40-0LA2 Bahnschütz 1 Schließer, 1 Öffner 82 kW 1000 V 77 A mit Varistor Passend für Marke (Relais): Siemens 1 St.

Code produit :2863594

Livraison le ven. 4 décembre

Conrad Electronic

Ce produit

77 A

82 kW

1000 V

pièce(s)

Min.: 1

Multiples: 1

CHF 584.95^*

Siemens 3RT2017-2KG42-0LA0 Bahnschütz 3 Schließer 13 kW 690 V 11 A mit Schutzdiode Passend für Marke (Relais): Siemens 1 St.

Code produit :2863556

Livraison le ven. 27 novembre

Conrad Electronic

11 A

13 kW

690 V

pièce(s)

Min.: 1

Multiples: 1

CHF 81.95^*

Siemens 3RT2018-2LB42-1LA0 Bahnschütz 3 Schließer 13 kW 690 V 14 A mit Varistor Passend für Marke (Relais): Siemens 1 St.

Code produit :2863561

Livraison le mar. 15 décembre

Conrad Electronic

14 A

13 kW

690 V

pièce(s)

Min.: 1

Multiples: 1

CHF 107.95^*

Siemens 3RT2018-2XB41-2LA2 Bahnschütz 1 Schließer 13 kW 690 V 14 A mit Varistor Passend für Marke (Relais): Siemens Piece 1 St.

Code produit :2863564

Livraison le ven. 27 novembre

Conrad Electronic

14 A

13 kW

690 V

pièce(s)

Min.: 1

Multiples: 1

CHF 107.95^*

Siemens 3RT2018-2XB42-2LA2 Bahnschütz 1 Öffner 13 kW 690 V 14 A mit Varistor Passend für Marke (Relais): Siemens 1 St.

Code produit :2863565

Livraison le ven. 27 novembre

Conrad Electronic

14 A

13 kW

690 V

pièce(s)

Min.: 1

Multiples: 1

CHF 107.95^*

Siemens 3RT2018-2XF41-2LA2 Bahnschütz 1 Schließer 13 kW 690 V 14 A mit Varistor Passend für Marke (Relais): Siemens 1 St.

Code produit :2863566

Livraison le ven. 27 novembre

Conrad Electronic

14 A

13 kW

690 V

pièce(s)

Min.: 1

Multiples: 1

CHF 107.95^*

Siemens 3RT2018-2XF42-2LA2 Bahnschütz 1 Öffner 13 kW 690 V 14 A mit Varistor Passend für Marke (Relais): Siemens Piece 1 St.

Code produit :2863567

Livraison le ven. 27 novembre

Conrad Electronic

14 A

13 kW

690 V

pièce(s)

Min.: 1

Multiples: 1

CHF 107.95^*

Siemens 3RT2035-3XJ40-0LA2 Bahnschütz 1 Schließer, 1 Öffner 39 kW 690 V 41 A mit Varistor Passend für Marke (Relais): Siemens Piece 1 St.

Code produit :2863581

Livraison le ven. 4 décembre

Conrad Electronic

41 A

39 kW

690 V

pièce(s)

Min.: 1

Multiples: 1

CHF 273.95^*

Siemens 3RT2036-3XJ40-0LA2 Bahnschütz 1 Schließer, 1 Öffner 46 kW 690 V 52 A mit Varistor Passend für Marke (Relais): Siemens 1 St.

Code produit :2863582

Livraison le ven. 4 décembre

Conrad Electronic

52 A

46 kW

690 V

pièce(s)

Min.: 1

Multiples: 1

CHF 624.95^*

Siemens 3RT2037-3XJ40-0LA2 Bahnschütz 1 Schließer, 1 Öffner 53 kW 690 V 65 A mit Varistor Passend für Marke (Relais): Siemens Piece 1 St.

Code produit :2863583

Livraison le ven. 4 décembre

Conrad Electronic

65 A

53 kW

690 V

pièce(s)

Min.: 1

Multiples: 1

CHF 589.95^*

Documents & téléchargements

Fiche technique

Fiche technique 2863594 Siemens 3RT2045-1XB40-0LA2 Contacteur ferroviaire 1 NO (T), 1 NF (R) 82 kW 1000 V 77 A avec varistance Convient pour mar

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2863594 Siemens 3RT2045-1XB40-0LA2 Contacteur ferroviaire 1 NO (T), 1 NF (R) 82 kW 1000 V 77 A avec varistance Convient pour mar

Description

Contacteur de rail, AC-3e/AC-3, 80 A, 37 kW / 400 V, 3 pôles, DC 24 V, 0,7-1,25* US, entraînement électronique, avec varistance intégrée, contacts auxiliaires : 1 S + 1 Ö, raccordement à vis, contacteur de puissance SIRIUS 3RT2 pour la commutation de moteurs dans des conditions extrêmes, par ex. pour les applications ferroviaires.
Les contacteurs 3RT2 font partie de la boîte à outils SIRIUS avec ses produits parfaitement adaptés. Ils vous séduiront par leur grande puissance, leur construction compacte et leur fiabilité de contact élevée. Ils peuvent être combinés avec d'autres composants dans la branche consommateurs. De nombreuses combinaisons d'appareils sont testées en usine. Les contacteurs offrent une connexion optimale à la commande pour chaque application (parallèle, via ASI ou IO-Link). Les commutateurs auxiliaires intégrés réduisent la complexité de votre structure. Les connexions à l'avant permettent un câblage simple. Les contacteurs 3RT2 sont homologués pour le climat, dans le monde entier (par ex. IEC et UL/CSA) et IE3/IE4ready. Cette variante se caractérise par une plage de travail et de température étendue pour des conditions ambiantes plus difficiles.
Ils sont disponibles en différentes tailles et dans une large gamme de puissance en mode AC et DC. En plus de la technique de vissage, les appareils sont également disponibles en permanence avec connexion à ressort pour une connexion rapide, sans entretien et sans secousses.
Les accessoires complets, tels que les commutateurs auxiliaires, les déclencheurs auxiliaires, etc., sont identiques pour toutes les tailles. Les modules de connexion, les modules de fonction et le système d'alimentation SIRIUS 3RV29 réduisent considérablement les coûts de câblage.
Simple, efficace, toujours à jour - le boîtier de construction SIRIUS.

Ce texte a été traduit par une machine.
