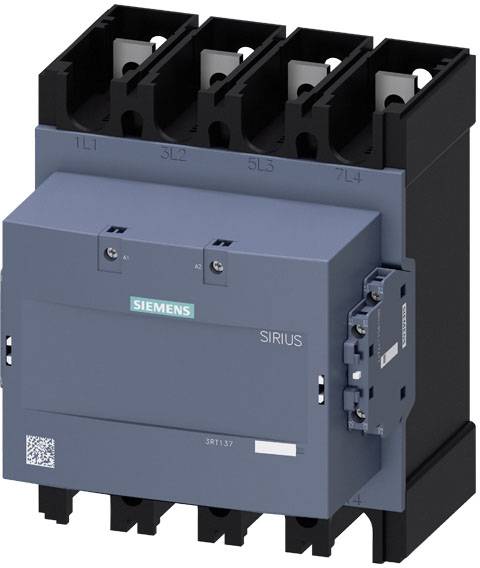

Name: Siemens 3RT1374-6AF36 Contacteur 2 NO (T), 2 NF (R) 160000 W 1000 V avec contact auxiliaire Convient pour marque (relais
Brand: Siemens
SKU: 2863537
Availability: BackOrder

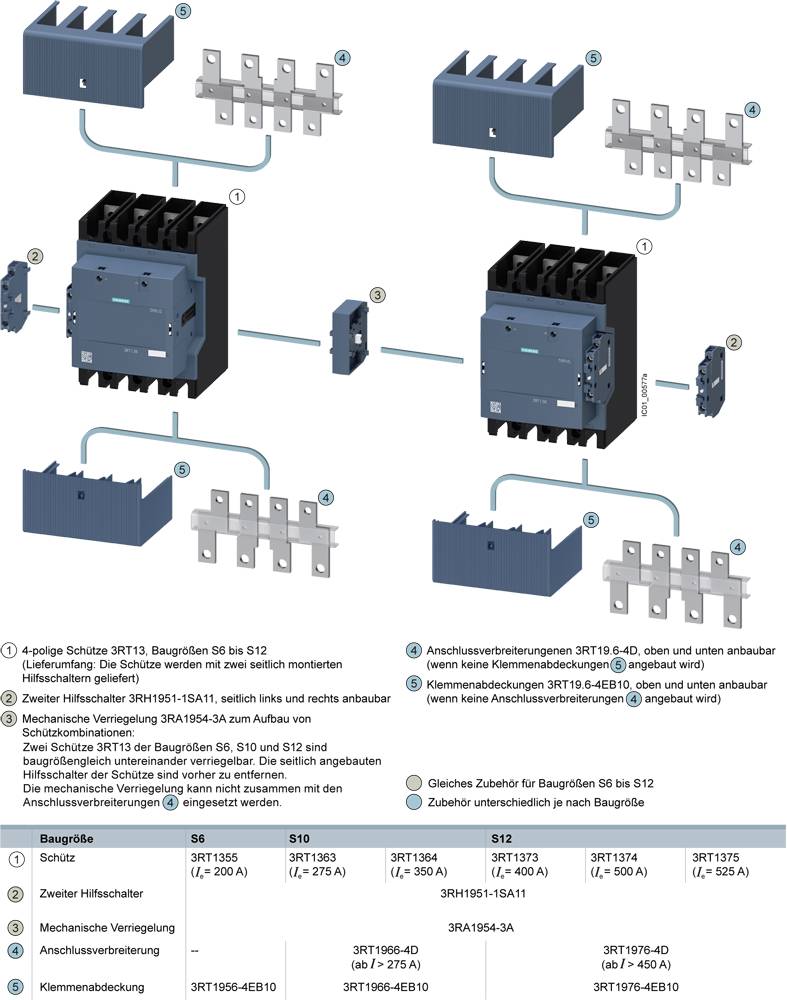

Illustration d'un dispositif de commutation avec accessoires de connexion, verrouillage mécanique et contacteur auxiliaire supplémentaire. Présente les options de montage.

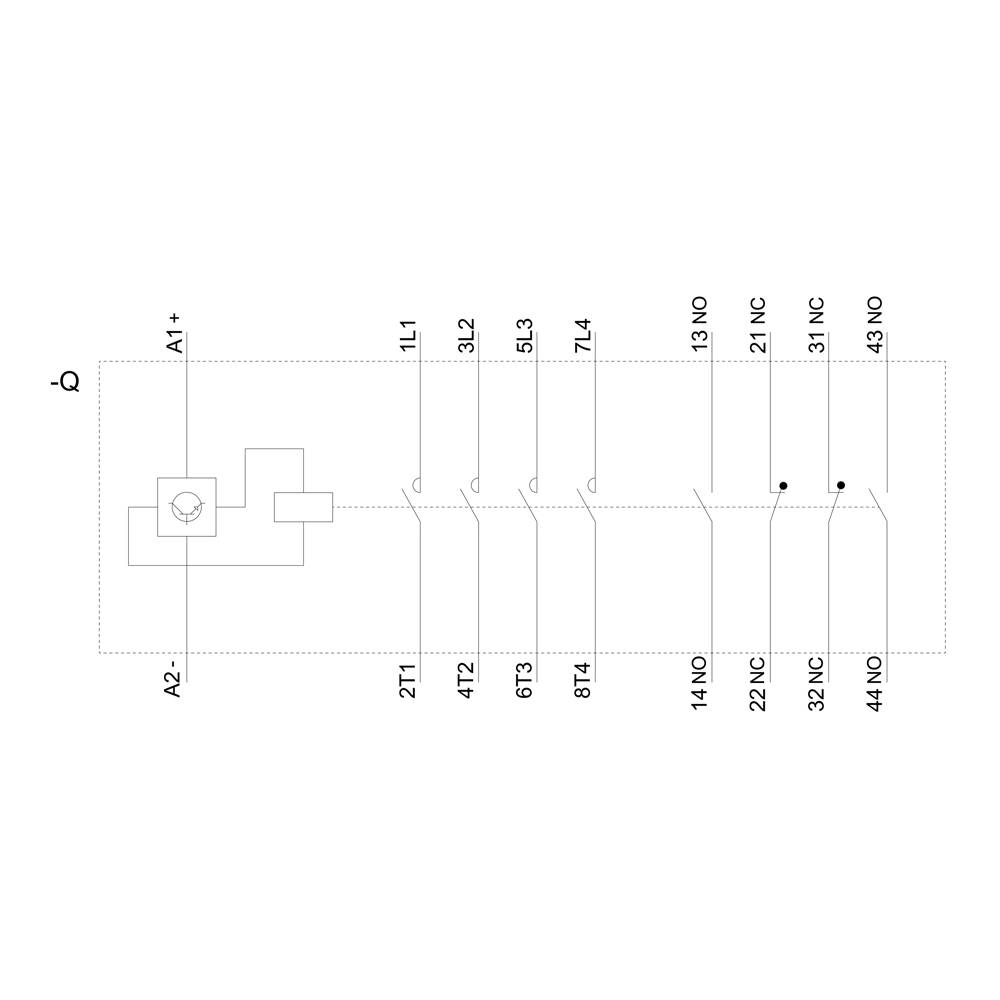

Schéma de câblage d'un circuit de commande électrique avec plusieurs contacts et connexions, identifiés par des numéros et des symboles.

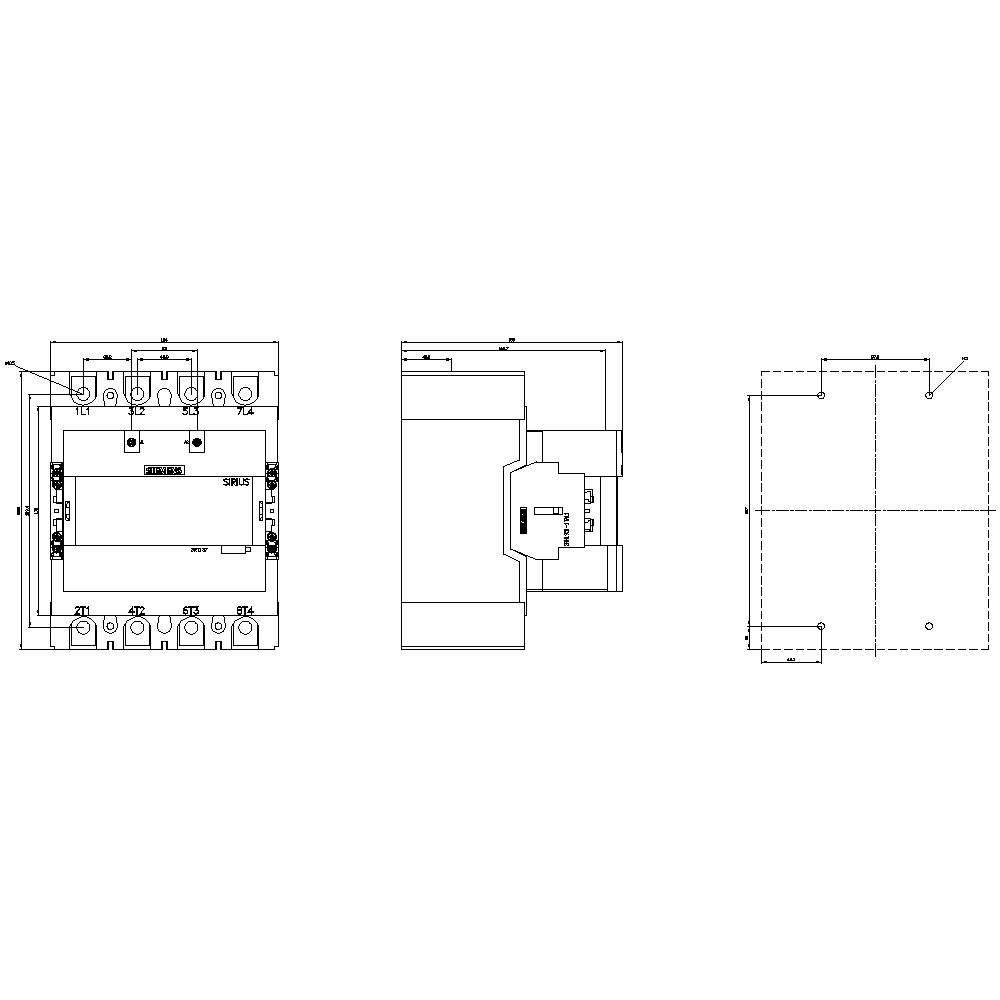

Dessin technique d'un composant électrique représentant trois vues : vue de face, vue latérale et vue de dessus, avec des dimensions détaillées.

1/4

Photo non contractuelle

Type de produit

Contacteur

Nombre de pôles

4 pôles

Tension nominale

1000 V

Puissance

160000 W

Connexion

raccord à vis

raccord de tuyau

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 20 novembre

98 Set(s)

Nombre

Set(s)

Total (CHF 2'399.95 / pièce(s))

CHF 2'599.95

-8 %

CHF 2'399.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 160.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Nombre de contacts NO / sur le contacteur / pour les contacts auxiliaires : 2
Nombre de contacts NO / pour les contacts principaux : 4
Nombre de contacts NO / pour contacts auxiliaires : 2
Nombre de contacts NO / pour contacts auxiliaires / montage : 2
Nombre de contacts NO / pour contacts auxiliaires / commutation non retardée : 2
Nombre d'ouvreur / sur le contacteur / pour contacts auxiliaires : 2
Nombre d'ouvreur / pour contacts auxiliaires : 2
Nombre d'ouvreur / pour contacts auxiliaires / montage possible : 2
Nombre d'ouvreur / pour contacts auxiliaires / commutation non retardée : 2
Courant de fonctionnement à AC-1 / à 400 V / à température ambiante 40 °C : 500 A.
Courant de fonctionnement à AC-3 / à 400 V : 305 A.
Puissance de serrage de la bobine de l'interrupteur à courant continu : 360 W.
Type de section de conducteur connectable / pour câbles AWG / pour contacts auxiliaires : 1x (18... 14), 2x (18... 14)
Hauteur de montage au-dessus de NN / max. : 2000 m
Montage en série : oui
Protection contre les contacts à l'avant : en cas de contact vertical à l'avant avec une borne de cadre/un cache
Tension d'isolation du circuit principal en cas de degré de pollution 3 : 1000 V.
Contact miroir : oui
Indice de protection : IP20 à l'avant avec couvercle
Résistance aux chocs du circuit principal : 8 kV
Extension du produit / commutateur auxiliaire : oui

Type de produit: Contacteur

Type: 3RT1374-6AF36

Dimensions: S12

Nombre de pôles: 4 pôles

Type de contact: 2 NO (T)
2 NF (R)

Tension nominale: 1000 V

Tension de commande (min.): 48 V/AC
48 V/DC

Tension de commande (max.): 130 V/AC
130 V/DC

Gamme de tension de commande: 48, 48 - 130, 130 V/AC, V/DC

Tension de contact (max.): 1000 V DC/AC

Puissance de coupure max.: 160000 W

Courant continu (max.): 500 A

: 160000 W

Convient pour marque: Siemens

Adapté pour série: Siemens série Sirius

Spécificités: avec contact auxiliaire

Type de montage: fixation par vis

Connexion: raccord à vis
raccord de tuyau

Temps de réponse: 80 ms

Temps de descente: 60 ms

: IP00

Température min.: -40 °C

Température max.: +60 °C

Largeur: 184 mm

Hauteur: 225 mm

Profondeur: 180 mm

Dim.: (l x H x P) 184 x 225 x 180 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Leistung

Nennspannung

Polzahl

Siemens 3RT1374-6AF36 Schütz 2 Schließer, 2 Öffner 160000 W 1000 V mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Code produit :2863537

Livraison le ven. 20 novembre

98 Set(s)Conrad Electronic

Ce produit

160000 W

1000 V

4polig

pièce(s)

Min.: 1

Multiples: 1

CHF 2'399.95^*

Siemens 3RT1355-6AE36 Schütz 2 Schließer, 2 Öffner 75000 W 690 V mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Code produit :2863517

Livraison le lun. 14 décembre

Conrad Electronic

75000 W

690 V

4polig

pièce(s)

Min.: 1

Multiples: 1

CHF 924.95^*

Siemens 3RT1355-6AF36 Schütz 2 Schließer, 2 Öffner 75000 W 690 V mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Code produit :2863519

Livraison le mar. 22 décembre

Conrad Electronic

75000 W

690 V

4polig

pièce(s)

Min.: 1

Multiples: 1

CHF 924.95^*

Siemens 3RT1355-6AP36 Schütz 2 Schließer, 2 Öffner 75000 W 690 V mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Code produit :2863521

Livraison le mar. 1 décembre

Conrad Electronic

75000 W

690 V

4polig

pièce(s)

Min.: 1

Multiples: 1

CHF 839.95^*

Siemens 3RT1355-6AR36 Schütz 2 Schließer, 2 Öffner 75000 W 690 V mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Code produit :2863523

Livraison le lun. 21 décembre

Conrad Electronic

75000 W

690 V

4polig

pièce(s)

Min.: 1

Multiples: 1

CHF 924.95^*

Siemens 3RT1363-6AE36 Schütz 2 Schließer, 2 Öffner 90000 W 1000 V mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Code produit :2863524

Livraison le lun. 14 décembre

Conrad Electronic

90000 W

1000 V

4polig

pièce(s)

Min.: 1

Multiples: 1

CHF 1'229.95^*

Siemens 3RT1363-6AF36 Schütz 2 Schließer, 2 Öffner 90000 W 1000 V mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Code produit :2863525

Livraison le lun. 21 décembre

Conrad Electronic

90000 W

1000 V

4polig

pièce(s)

Min.: 1

Multiples: 1

CHF 1'229.95^*

Siemens 3RT1363-6AP36 Schütz 2 Schließer, 2 Öffner 90000 W 1000 V mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Code produit :2863526

Livraison le mar. 1 décembre

Conrad Electronic

90000 W

1000 V

4polig

pièce(s)

Min.: 1

Multiples: 1

CHF 1'229.95^*

Siemens 3RT1363-6AR36 Schütz 2 Schließer, 2 Öffner 90000 W 1000 V mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Code produit :2863527

Livraison le ven. 11 décembre

Conrad Electronic

90000 W

1000 V

4polig

pièce(s)

Min.: 1

Multiples: 1

CHF 1'229.95^*

Siemens 3RT1364-6AE36 Schütz 2 Schließer, 2 Öffner 110000 W 1000 V mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Code produit :2863528

Livraison le ven. 20 novembre

35 Set(s)Conrad Electronic

110000 W

1000 V

4polig

pièce(s)

Min.: 1

Multiples: 1

CHF 1'849.95^*

Documents & téléchargements

Fiche technique

Fiche technique 2863537 Siemens 3RT1374-6AF36 Contacteur 2 NO (T), 2 NF (R) 160000 W 1000 V avec contact auxiliaire Convient pour marque (relais

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2863537 Siemens 3RT1374-6AF36 Contacteur 2 NO (T), 2 NF (R) 160000 W 1000 V avec contact auxiliaire Convient pour marque (relais

Description

Contacteur, AC-1, 500 A/400 V/40 °C, S12, 4 pôles, AC/DC 48-130V, 2S+2Ö, rail de connexion/raccordement à vis simple, efficace, toujours à jour - le boîtier de construction SIRIUS.
