Name: Siemens 3RH2911-1GA22 Contact auxiliaire 1 pc(s)
Brand: Siemens
SKU: 2862269
Availability: InStock

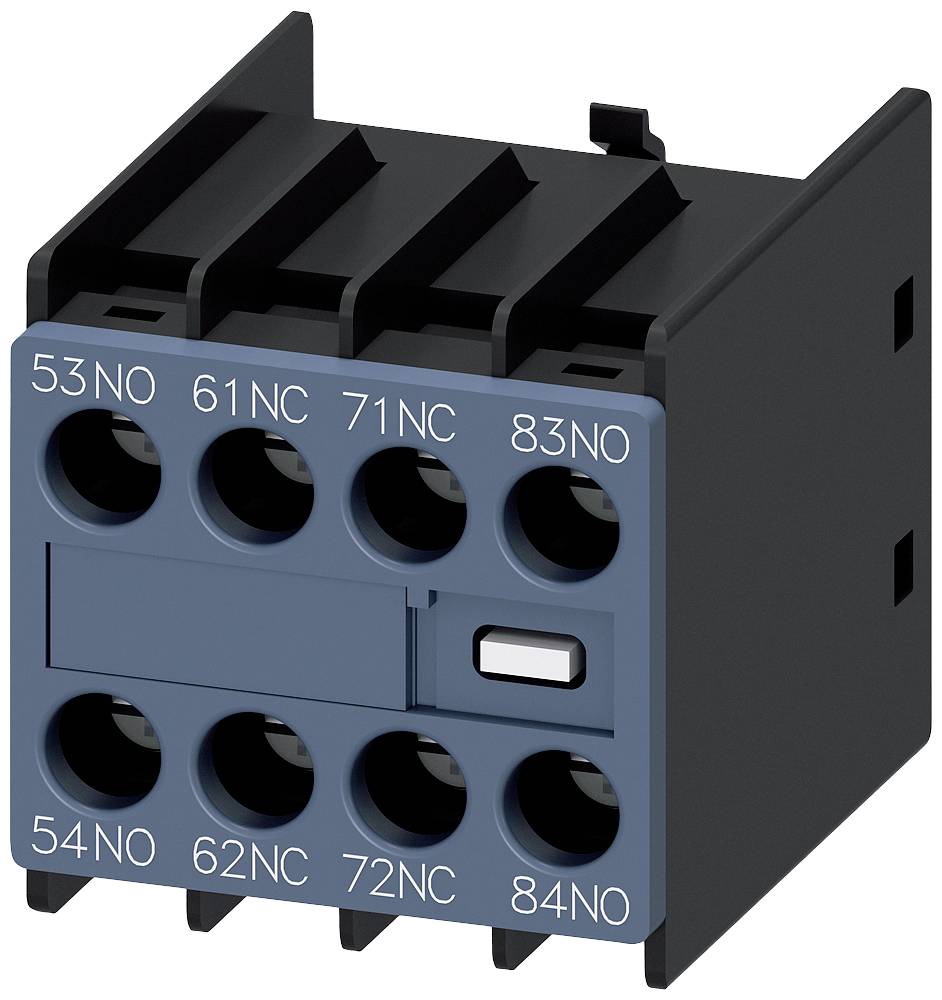

Un relais électrique à huit emplacements avec les désignations '53NO', '54NO', '61NC', '62NC', '71NC', '72NC', '83NO', '84NO'.

Un armoire électrique ouverte à côté d'une paroi vitrée, derrière laquelle on aperçoit une installation de production sous la pluie.

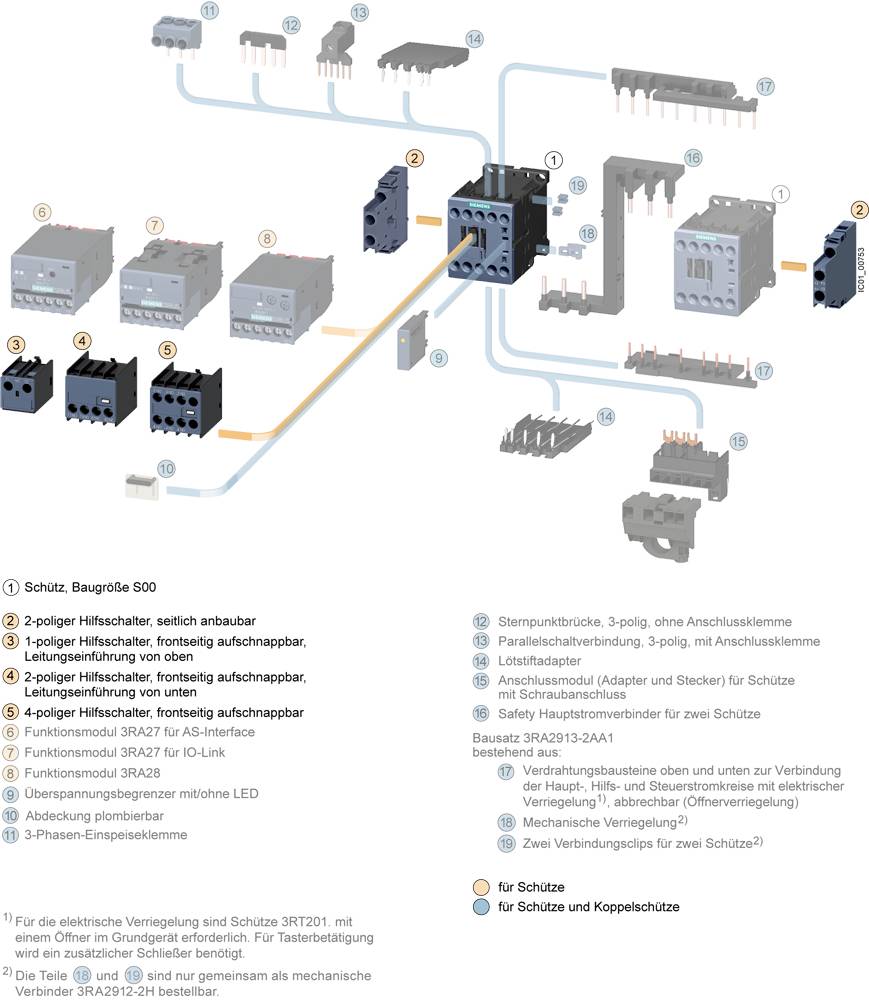

Plusieurs composants électriques et interrupteurs sont représentés. Le texte explique la fonction et le branchement de différents types de contacteurs.

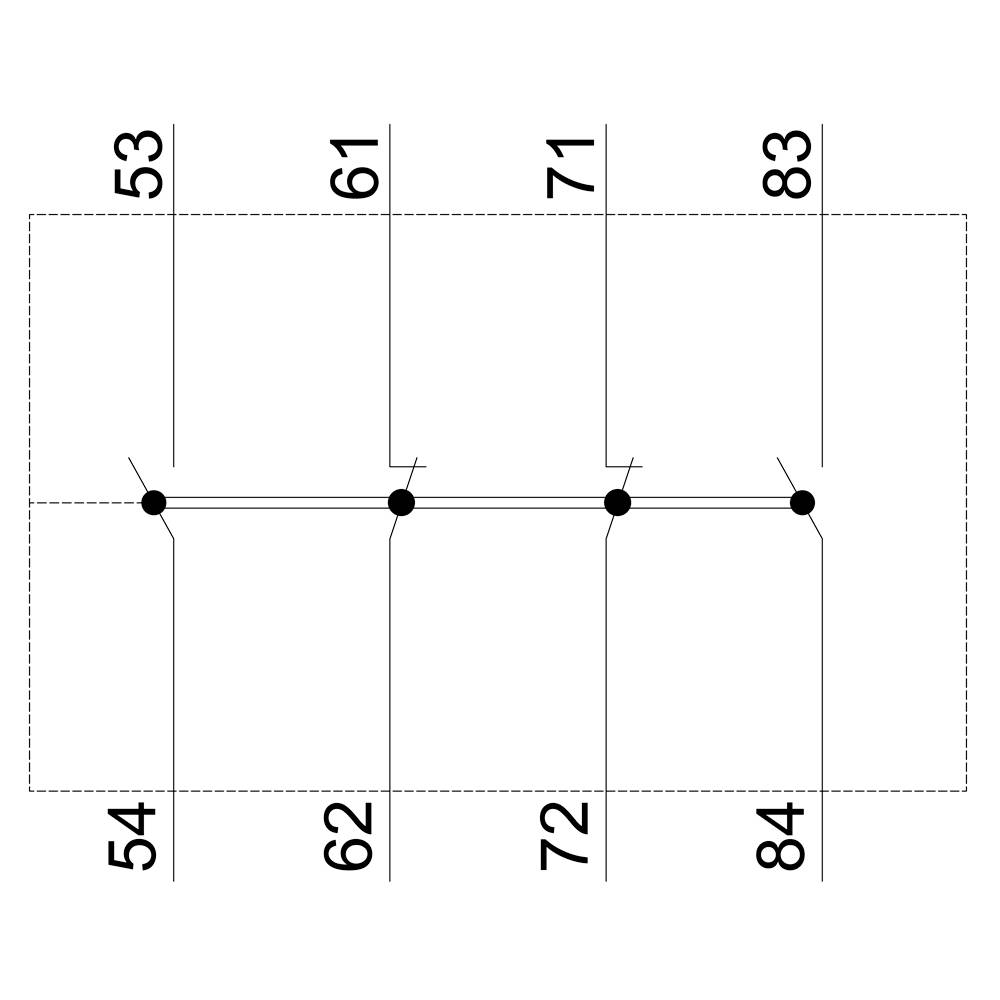

'Trois lignes horizontales régulières, chacune reliée par des points. Les nombres 53-54, 61-62, 71-72 et 83-84 indiquent des écarts verticaux.'

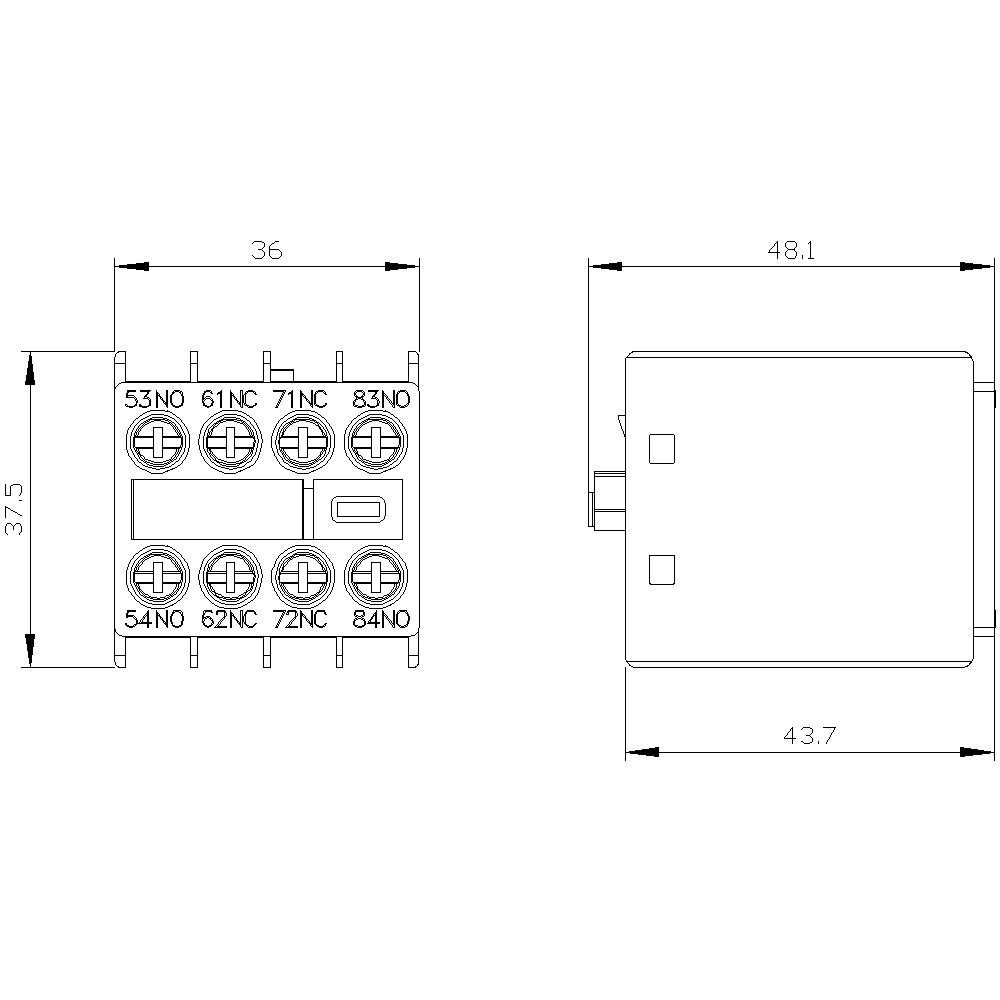

Dessin technique d'un composant électromécanique avec connexions, dimensions de 36x37,5 mm, vue latérale 48,1x43,7 mm.

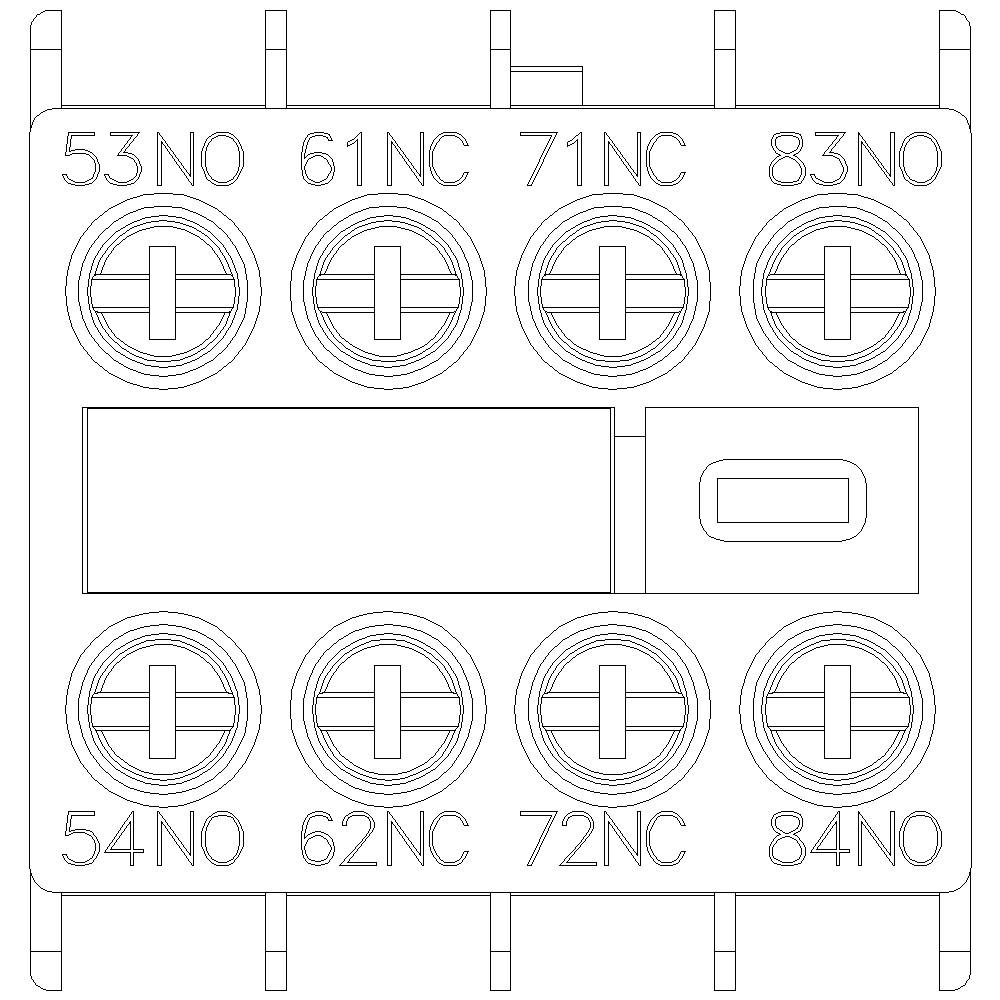

Conception d'un schéma électrique avec huit bornes numérotées, identifiées comme NO (Normalement Ouvert) et NC (Normalement Fermé).

1/6

Photo non contractuelle

Type de produit

Contact auxiliaire

Connexion

raccord à vis

Type

3RH2911-1GA22

Dimensions

S00

Type de contact auxiliaire

2 NO (T)

2 NF (R)

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le jeu. 5 novembre

7 Set(s)

Nombre

Set(s)

Total (CHF 19.95 / pièce(s))

CHF 19.95

Prix TVA incl.

Plus que 7 Set(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Modèle du produit : peut être monté à l'avant sur l'interrupteur auxiliaire 3RH2140/3RH2440Fonction du produit / guidage forcé : ouiFonction du produit / guidage forcé, remarque : avec 3RH2Domaine d'application : pour l'extension des contacts auxiliaires dans le circuit de commandeAdapté à l'utilisation : contacteur auxiliaireRésistance à l'onde de choc : 6 kVType de section de conducteur connectable / pour câbles AWG / pour contacts auxiliaires : 2x (20... 16), 2x (18... 14)Type de section de conducteur connectable / pour contacts auxiliaires / à un ou plusieurs fils : 2x (0,5... 1,5 mm²), 2x (0,75 ... 2,5 mm²)Type de section de conducteur connectable / pour contacts auxiliaires / à fils fins / avec finition de fil : 2x (0,5... 1,5 mm²), 2x (0,75 ... 2,5 mm²)

Type de produit: Contact auxiliaire

Type: 3RH2911-1GA22

Dimensions: S00

Type de contact auxiliaire: 2 NO (T)
2 NF (R)

Type de montage: fixation par encliquetage

Connexion: raccord à vis

Durée de vie électrique: 200000

Durée de vie mécanique: 10000000

: IP20

Température min.: -25 °C

Température max.: +60 °C

Largeur: 36 mm

Hauteur: 37.5 mm

Profondeur: 43.7 mm

Dim.: (l x H x P) 36 x 37.5 x 43.7 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Siemens 3KD9103-2 Hilfsschalter 1 Wechsler 1 St.

Code produit :2862244

Livraison le mer. 2 décembre

Conrad Electronic

pièce(s)

Min.: 1

Multiples: 1

CHF 11.95^*

Siemens 3KD9103-3 Hilfsschalter 1 Wechsler Passend für Marke (Relais): Siemens 1 St.

Code produit :2862245

Livraison le ven. 27 novembre

Conrad Electronic

pièce(s)

Min.: 1

Multiples: 1

CHF 13.95^*

Siemens 3KD9103-4 Hilfsschalter 1 Wechsler Passend für Marke (Relais): Siemens Piece 1 St.

Code produit :2862246

Livraison le mer. 2 décembre

Conrad Electronic

pièce(s)

Min.: 1

Multiples: 1

CHF 13.95^*

Siemens 3RA6911-1A Hilfsschalter 2 Schließer Passend für Marke (Relais): Siemens 1 St.

Code produit :2862247

Livraison le lun. 30 novembre

Conrad Electronic

pièce(s)

Min.: 1

Multiples: 1

CHF 33.95^*

Siemens 3RA6911-2A Hilfsschalter 2 Schließer Passend für Marke (Relais): Siemens Piece 1 St.

Code produit :2862248

Livraison le lun. 30 novembre

Conrad Electronic

pièce(s)

Min.: 1

Multiples: 1

CHF 33.95^*

Siemens 3RA6912-1A Hilfsschalter 2 Öffner Passend für Marke (Relais): Siemens 1 St.

Code produit :2862249

Livraison le lun. 30 novembre

Conrad Electronic

pièce(s)

Min.: 1

Multiples: 1

CHF 33.95^*

Siemens 3RA6912-2A Hilfsschalter 2 Öffner Passend für Marke (Relais): Siemens 1 St.

Code produit :2862250

Livraison le lun. 30 novembre

Conrad Electronic

pièce(s)

Min.: 1

Multiples: 1

CHF 33.95^*

Siemens 3RA6913-1A Hilfsschalter Passend für Marke (Relais): Siemens Piece 1 St.

Code produit :2862251

Livraison le lun. 30 novembre

Conrad Electronic

pièce(s)

Min.: 1

Multiples: 1

CHF 33.95^*

Siemens 3RA6913-2A Hilfsschalter 1 Öffner Passend für Marke (Relais): Siemens Single 1 St.

Code produit :2862252

Livraison le lun. 30 novembre

Conrad Electronic

pièce(s)

Min.: 1

Multiples: 1

CHF 33.95^*

Siemens 3RH1921-1CD10 Hilfsschalter 1 Schließer mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Code produit :2862253

Livraison le lun. 30 novembre

Conrad Electronic

pièce(s)

Min.: 1

Multiples: 1

CHF 8.80^*

Documents & téléchargements

Fiche technique

Fiche technique 2862269 Siemens 3RH2911-1GA22 Contact auxiliaire 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2862269 Siemens 3RH2911-1GA22 Contact auxiliaire 1 pc(s)

Description

Commutateur auxiliaire frontal, 2 S + 2 Ö voie de courant 1 S, 1 Ö, 1 Ö, 1 S pour contacteurs auxiliaires taille S00 raccord à vis 53/54, 61/62, 71/72, 81/82 codé physiquement seulement avec les contacteurs HiStelle 3RH2140* u 3RH2440* (selon en 50011) interrupteur auxiliaire SIRIUS 3RH29 pour l'extension des contacts auxiliaires dans le circuit de commande.Les interrupteurs auxiliaires montés à l'avant 3RH29 peuvent être montés sur les contacteurs 3RT2 et les contacteurs auxiliaires 3RH2 sans outil de taille.Les commutateurs auxiliaires 3RH19/3RH29 sont disponibles en versions à montage avant ou latéral, avec jusqu'à quatre commutateurs sans temporisation ou jusqu'à deux serrures et ouvres à commutation avancée. Les commutateurs auxiliaires peuvent être conçus comme éléments de contact guidés dans les contacteurs auxiliaires 3RH ou comme contacts miroir dans les contacteurs de puissance 3RT. Ils sont disponibles en permanence avec raccord à vis et raccord à ressort.Simple, efficace, toujours à jour - le boîtier de construction SIRIUS.
