Name: Siemens 3RA2120-4AA26-0AP0 3RA21204AA260AP0 Départ-moteur Puissance moteur à 400 V 7.5 kW 690 V Courant nominal 15.5 A
Brand: Siemens
SKU: 1741828
Availability: BackOrder

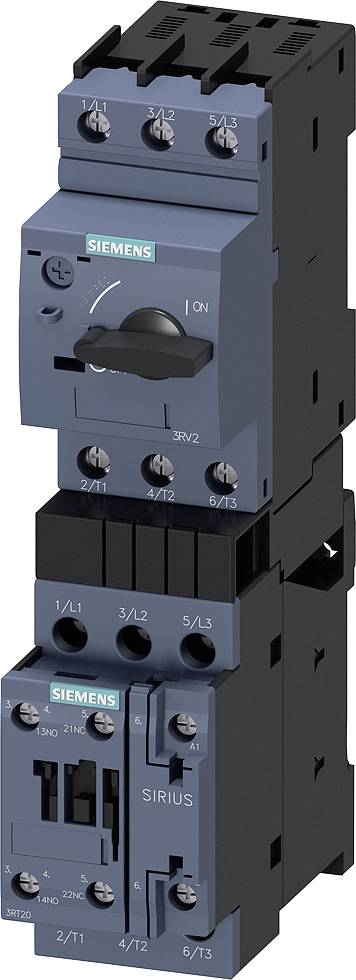

'Contacteur et dispositif de protection contre les surcharges de Siemens, gris-bleu. Utilisé dans les tableaux électriques pour le contrôle et la protection des moteurs.'

Un boîtier contenant des circuits électroniques à gauche et une grande vitre humide à droite, offrant une vue sur des machines sous la pluie.

Le diagramme montre un tableau de distribution avec des composants numérotés : 1) Disjoncteur, 2) Éléments de connexion, 3) Contacteur, avec descriptions.

Schéma de principe d'un contacteur électrique avec bobines Q1 et Q11, bornes de A1 à A2 et contacts 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3.

Dessin technique d'un relais de commutation avec vue de face et vue latérale. Indique les dimensions en millimètres et la position des connexions électriques.

Diagramme d'un interrupteur électrique avec des étiquettes et des marquages numériques, montrant les positions des connexions et de l'interrupteur.

1/6

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le jeu. 10 décembre

Nombre

pièce(s)

Total (CHF 235.95 / pièce(s))

CHF 235.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 30.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Indice de protection : IP20
Modèle de raccordement électrique : raccordement à vis
Taille de la branche de consommation : S0
Fréquence de fonctionnement : 50/60 Hz

Tension moteur: 400 V

Type de produit: Départ-moteur

Courant de raccordement: 15.5 A

Puissance moteur à 400 V: 7.5 kW

Tension nominale: 690 V

Modèle: Type de fixation : fixation par vis et par encliquetage sur rail DIN 35 mm

Référence fabricant: 3RA21204AA260AP0

Courant nominal: 15.5 A

Courant nominal - arrondi: 15.5 A

Type: 3RA2120-4AA26-0AP0

Puissance moteur à 230 V/400 V: 7.5 kW

Dim.: (l x H x P) 45 x 193 x 97 mm

Largeur: 45 mm

Hauteur: 193 mm

Profondeur: 97 mm

Température max.: +60 °C

Température min.: -20 °C

: 45

: 193 mm

: 97 mm

: FAUX

: 7.5 kW

: 1

: 16 A

: 0

: 10-16 A

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: VRAI

: 230-230 V

: IP20

: FAUX

: FAUX

: CLASS 10

: VRAI

: FAUX

: Screw connection

: Screw connection

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: AC

: Other

: 16 A

: 60 °C

: 150000

: 150000

: 65000

: Other

: Class 2

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 1741828 Siemens 3RA2120-4AA26-0AP0 3RA21204AA260AP0 Départ-moteur Puissance moteur à 400 V 7.5 kW 690 V Courant nominal 15.5 A

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1741828 Siemens 3RA2120-4AA26-0AP0 3RA21204AA260AP0 Départ-moteur Puissance moteur à 400 V 7.5 kW 690 V Courant nominal 15.5 A

Description

Départ-moteur sans fusibles, Démarrage direct CA 400 V, Taille S0 10...16 A 230 V CA borne à vis pour montage sur rail DIN (satisfait aussi au type de coordination 1) Type de coordination 2, Iq = 150 kA 1 contact à fermeture+1 contact à ouverture, (contacteur)
