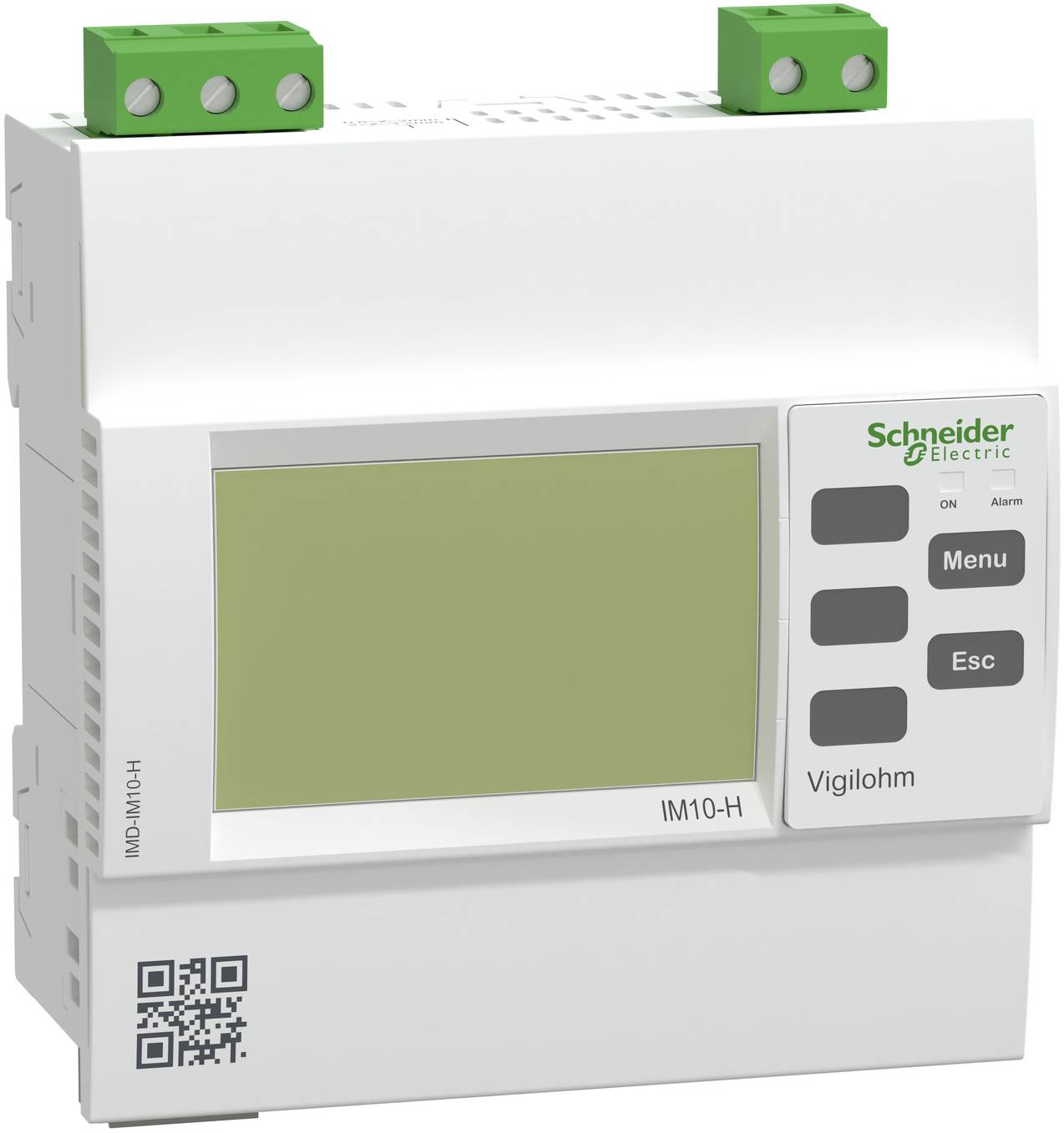

Schneider Electric IMD-IM10-H Relais de surveillance d'isolement

Cet appareil fait partie de la gamme Vigilohm, conçue pour la surveillance des alimentations non mises à la terre (systèmes informatiques) conformément aux normes d'installation et de produit. Conformément aux normes CEI, il est obligatoire d'équiper les salles de médecine informatique d'appareils de surveillance de l'isolement (IMD). Cet appareil est destiné à la surveillance des systèmes AC, DC et ACDC pour les systèmes informatiques médicaux. Il mesure la résistance d'isolement du réseau en injectant un courant alternatif de basse fréquence entre le réseau et la terre. La configuration est effectuée conformément aux normes médicales à partir de l'avant de l'appareil via l'écran IHM. Les réglages se réfèrent à des seuils d'alarme d'isolement de 50 à 500 kilo-ohms. Il surveille les réseaux jusqu'à 230VAC, 230VDC dans l'architecture informatique médicale. L'écran noir et blanc peut afficher la résistance d'isolement de 100 ohms à 10 mégohms. Autotest démarre automatiquement toutes les 5 heures et si nécessaire. Si la résistance d'isolement du système est inférieure au seuil défini, c'est-à-dire qu'il y a une fermeture à la terre, une alarme est déclenchée dans les 4 secondes via le relais de sortie IMD. Dès qu'aucune erreur n'est détectée, l'alarme est effacée et le relais d'alarme revient à l'état normal. L'appareil peut être alimenté par une source 110VAC à 230VAC ou 125VDC à 250VDC, tous avec une tolérance de plus ou moins 15%. Ce produit peut être monté sur un rail DIN ou affleuré. L'indice de protection frontal est IP52, l'arrière IP20 et la catégorie de surtension III.
