Name: Phoenix Contact MINI MCR-EX-SD-16-50-LP-PT 1157870 Commande d'électrovanne 1 pc(s)
Brand: Phoenix Contact
SKU: 3565215
Availability: SoldOut

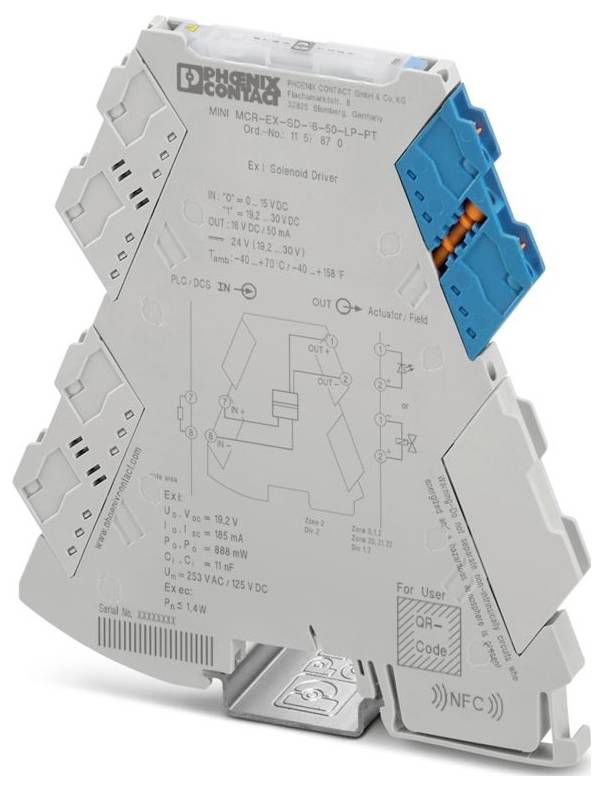

Phoenix Contact MINI MCR-EX-SD-16-50-LP-PT 1157870 Commande d'électrovanne 1 pc(s)-0

Photo non contractuelle

Type de produit

Commande d'électrovanne

Signal d'entrée max. (Courant)

50 mA

Signal d'entrée max. (tension)

30 V

Type

MINI MCR-EX-SD-16-50-LP-PT

Dim.

(L x l x H) 119.2 x 6.2 x 109.81 mm

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Indisponible

Total (CHF 247.95 / pièce(s))

CHF 337.95

-27 %

CHF 247.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 30.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Famille de produits : MINI Analog Pro
Type de raccordement : connecteur Push-In
Section de conducteur flexible: 0,14 mm² ... 2,5 mm²
Section conducteur rigide: 0,2 mm² ... 2,5 mm² (avec douille de veine);0,14 mm² ... 2,5 mm² (sans douille)
Section de conducteur AWG: 24 ... 12 (flexible)
Largeur : 6,2 mm
Hauteur : 109,81 mm
Profondeur : 119,2 mm
Couleur : gris (RAL 7042)
Conditions ambiantes: Conditions environnementales
Indice de protection : IP20
Température ambiante (fonctionnement): -40 °C ... 49 °C
Température ambiante (stockage/transport) : -40 °C ... à 85 °C
Normes/réglementations: GB/T 3836.1;GB/T 3836.3;GB/T 3836.4
Catégorie de surtension: II (≤ 5000 m)
Degré de pollution: 2 (≤ 5000 m)
Humidité admissible (fonctionnement): 5 % ... 95 % (pas de bourrage)
Longueur de dénudage : 10 mm
Max. Inductance interne Li: Négligeable
ATEX : ATEX
IECEx: IECEx
Étiquetage: [Ex ia Ma] I;[Ex ia Ga] IIC;[Ex ia Da] IIIC;Ex ec [ia Ga] IIC T4 GC
UL, États-Unis / Canada: UL, États-Unis / Canada
Tension de sortie : ≥ 10,7 V c.c. (50 mA)
Plage de tension d'alimentation : alimentation en boucle, aucune alimentation externe n'est nécessaire
CE : CE
Certificat : DNV 23.0189 X
Résistance aux courts-circuits : Oui
Compatibilité électromagnétique : Testé selon les normes et réglementations suivantes : EN 61326-1 Utilisation dans le domaine industriel, NAMUR NE 21
Rayonnement perturbateur : rayonnement perturbateur
Autorisation de construction navale: Agrément de construction navale
INMETRO: INMETRO
Résistance aux interférences : CEI/EN 61326-3-2
Séparation galvanique entre entrée et sortie : oui
Approvisionnement : approvisionnement
Isolation : isolation double/renforcée
Données relatives à la construction navale: Données relatives à la construction navale
Température : B
Humidité : B
Vibration : A
EMC: A
Enclosure: Required protection according to the rules shall be provided upon installation on board
Tension d'isolation nominale : 162 Veff (entrée / sortie)
Tension d'essai : 2,5 kV c.a. (50 Hz, 60 s)
Données techniques de sécurité : données techniques de sécurité
Max. Tension de sortie Uo : 19,2 V
Max. Courant de sortie IO : 185 mA
Max. Puissance de sortie Po : 888 mW
Tension maximale de sécurité autour de: 253 V c.a. (≤ 2000 m);125 V c.c. (≤ 2000 m);121 V c.a. (> 2000 m ... 3000 m);110 V c.c. (> 2000 m ... 3000 m);33 V c.a./c.c. (> 3000 m ... 4000 m);33 V c.a./c.c. (> 4000 m ... 5000 m)
CCC / China-Ex: CCC / China-Ex
GB standard : GB standard
Nombre de sorties : 1
Séparation galvanique : séparation galvanique
Puissance absorbée : 1,4 W
Signal : Tension : Signal : Tension
Nombre d'entrées : 1
Tension du signal d'entrée : 19,2 V c.c. ... 30 V C.C. (24 V C.C., -20 % ... +25 %)
Installation Ex (EPL): GC;Div. 2
Séparation galvanique entrée/sortie IEC/EN 60079-11: Entrée/sortie de séparation galvanique IEC/EN 60079-11
Circuits ex i (EPL): GA;Da;Ma;Div. 1
Max. Capacité interne Ci: 11 nF
Niveau d'intégrité de la sécurité (SIL, IEC 61508): Niveau d'intégrité de la sécurité (SIL, IEC 61508)
IIA (circuit simple): Inductance externe max. Lo / max. Capacité externe Co: 7 mH / 6,1 µF
IIB/IIIC (circuit simple): Inductance externe max. Lo / max. Capacité externe Co: 4 mH / 1,53 µF
IIC (circuit simple): Inductance externe max. Lo / max. Capacité externe Co: 0,8 mH / 240 nF
I (circuit simple): Inductance externe max. Lo / max. Capacité externe Co: 10 mH / 8,7 µF
Altitude : > 4000 m... 5000 m
Limite de courant : > 50 mA
Temps de réponse : < 50 ms
Tension à vide : > 16 V c.c.
Séparation galvanique entrée/sortie IEC/EN 60079-7: Entrée/sortie de séparation galvanique IEC/EN 60079-7
Résistance de sortie : ≥ 103 Ω (résistance interne Ri)
Plage d'utilisation en hauteur (IEC/EN 61010-1) : plage d'utilisation en hauteur (IEC/EN 61010-1)
Plage d'utilisation en hauteur (IEC/EN 60079-11): Plage d'utilisation en hauteur (IEC/EN 60079-11)
Plage d'utilisation en hauteur (IEC/EN 60079-7): Plage d'utilisation en hauteur (IEC/EN 60079-7)
Séparation galvanique entrée/sortie IEC/EN 61010-1: Entrée/sortie de séparation galvanique IEC/EN 61010-1

Type: MINI MCR-EX-SD-16-50-LP-PT

Type de produit: Commande d'électrovanne

Signal d'entrée max. (Courant): 50 mA

Signal d'entrée max. (tension): 30 V

Dim.: (L x l x H) 119.2 x 6.2 x 109.81 mm

Connexion: Raccordement à ressort Push-In

Signal de sortie (tension): ≥ 10.7 V DC (50 mA)

Signal de sortie (Courant): 185 mA

Signal d'entrée (Tension): 19.2 V DC ... 30 V DC

Signal d'entrée (Courant): 50 mA

Contenu: 1 pc(s)

Largeur: 6.2 mm

Hauteur: 109.81 mm

Longueur: 119.2 mm

Température ambiante max.: 49 °C

Température ambiante min.: -40 °C

Tension d'alimentation U(B): schleifengespeist. keine externe Versorgung notwendig

Section câble flexible (max.): 2.5 mm²

Section de câble rigide (max.): 2.5 mm²

Section de câble flexible (min.): 0.14 mm²

Section min. de câble rigide: 0.2 mm²

Profondeur: 119.2 mm

: IP20

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3565215 Phoenix Contact MINI MCR-EX-SD-16-50-LP-PT 1157870 Commande d'électrovanne 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3565215 Phoenix Contact MINI MCR-EX-SD-16-50-LP-PT 1157870 Commande d'électrovanne 1 pc(s)

Description

Module de commande de vanne Ex i pour la commande des électrovannes Ex i dans la zone Ex. Tension de ralenti : 16 V c.c., Limitation de courant : 50 mA, configuration standard, Loop-powered, Safety Integrity Level (SIL, IEC 61508) : 3, connecteur Push-In
