Name: Phoenix Contact MACX MCR-SL-2NAM-RO-SP 2924294 Amplificateur de séparation 1 pc(s)
Brand: Phoenix Contact
SKU: 3580213
Availability: BackOrder

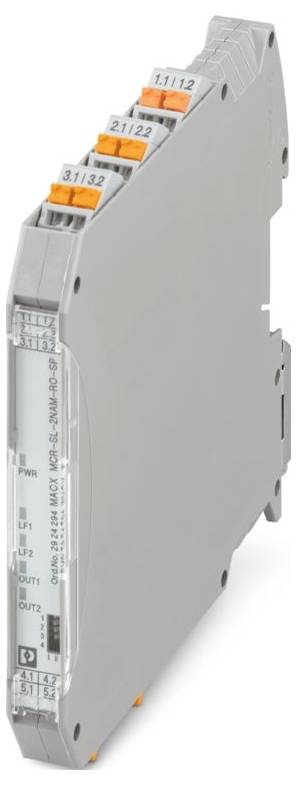

Un module électronique mince de couleur grise avec des connecteurs orange et des sections étiquetées pour les entrées et sorties, utilisé dans l'automatisation industrielle.

Photo non contractuelle

Type de produit

Amplificateur de séparation

Type

MACX MCR-SL-2NAM-RO-SP

Dim.

(L x l x H) 113.7 x 12.5 x 107.9 mm

Connexion

Raccordement à ressort Push-In

Signal de sortie (tension)

250 V AC; 120 V DC; 30 V DC

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le jeu. 17 décembre

Nombre

pièce(s)

Total (CHF 161.95 / pièce(s))

CHF 161.95

Prix TVA incl.

uniquement CHF 20.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Famille de produits : MACX Analog
Type de raccordement : connecteur Push-In
Section de conducteur flexible: 0,2 mm² ... 2,5 mm²
Section conducteur rigide: 0,2 mm² ... 2,5 mm²
Section de conducteur AWG: 24 ... 14;24... 22 (douille TWIN sans douille en plastique);20 ... 16 (douille TWIN avec douille en plastique)
Largeur : 12,5 mm
Hauteur : 107,9 mm
Profondeur : 113,7 mm
Couleur : gris (RAL 7042)
Matériau du boîtier : PA 6.6-FR
Conditions ambiantes: Conditions environnementales
Indice de protection : IP20 (non évalué par UL)
Température ambiante (fonctionnement): -40 °C ... 42 °C;-40 °C ... 49 °C (Derating)
Température ambiante (stockage/transport) : -40 °C ... à 85 °C
Altitude: ≤ 2000 m (les données techniques se réfèrent à des altitudes ≤2000 m au-dessus du NN Pour les altitudes >de 2000 m au-dessus de NN, voir fiche technique.)
Normes/réglementations: GB/T 3836.1;GB/T 3836.3;GB/T 3836.8
Remarque : EN 61326-1
Type de montage : montage sur rail support
Catégorie de surtension : II
Degré de pollution : 2
Humidité admissible (fonctionnement): 5 % ... 95 % (pas de bourrage)
Longueur de dénudage : 10 mm
ATEX : ATEX
IECEx: IECEx
Marquage:  2Ex ec NC IIC T4 GC
UL, États-Unis / Canada: UL, États-Unis / Canada
Puissance de perte maximale à condition nominale : < 1 W
Puissance dissipée : 1 W
Plage de tension d'alimentation: 19,2 V c.c. ... 30 V C.C.
CE : CE
Certificat : BY/112 02.01 TP012 103.01 00078
Signal : signal
Fréquence de commutation : ≤ 20 Hz (sans charge)
Compatibilité électromagnétique: Conformité à la directive CEM
Rayonnement perturbateur : rayonnement perturbateur
Champ RF électromagnétique: Champ RF électromagnétique
Transitoires rapides (Burst): Transitoires rapides (Burst)
Influence guidée : influence guidée
Autorisation de construction navale: Agrément de construction navale
INMETRO: INMETRO
Résistance aux interférences: EN 61000-6-2;EN 61326
TENSION DE COMMUTATION MAXIMALE : 250 V C.A. (2 A) ; 120 V C.C. (0,2 A) ; 30 V C.C. (2 A)
Affichage de l'état : LED verte (tension d'alimentation) ; LED jaune (état de commutation) ; LED rouge (erreur de câble)
Désignation : grandeurs parasites guidés par les lignes
Séparation galvanique entre entrée et sortie : oui
Application : Digital IN
Approvisionnement : approvisionnement
Consommation de courant maximale : 35 mA (24 V c.c.)
Nombre de canaux : 0
Courant de court-circuit 8 mA
Isolation : séparation sûre
Exécution de contact : 1 contact par canal
Classe de inflammabilité selon UL 94 (boîtier) : V0 (boîtier)
Données relatives à la construction navale: Données relatives à la construction navale
Température : B
Humidité : B
Vibration : A
EMC: B
Enclosure: Required protection according to the rules shall be provided upon installation on board
Tension d'isolation nominale : 60 V c.a./c.c. (alimentation, entrée / sortie)
Tension d'essai : 2,5 kV c.a. (50 Hz, 60 s)
Section de conducteur flexible (2 conducteurs de même section transversale): 0,25 mm² ... 0,34 mm² (douille TWIN sans douille en plastique);0,5 mm² ... 1,5 mm² (douille TWIN avec douille en plastique)
Données techniques de sécurité : données techniques de sécurité
Données : données
Fonctionnalité : Fonctionnalité
Matériau de contact : AgSnO2, plaqué or dur
CCC / China-Ex: CCC / China-Ex
GB standard : GB standard
Nombre de sorties : 2
Niveau d'intégrité de sécurité (SIL): 2
Tension nominale d'alimentation : 24 V c.c. -20 % ... +25 %
Séparation galvanique : séparation à 3 voies
Puissance absorbée : 1 W
Profondeur NS 35/7,5: 114,5 mm (enfoncée sur rail support NS 35/7,5 selon EN 60715)
Configuration : commutateur DIP
Nombre d'entrées : 2
Commutation : Relais : commutation : relais
Installation Ex (EPL): GC;Div. 2
EAC Ex: EAC Ex
Critère d'évaluation : A
Séparation galvanique entrée/sortie IEC/EN 60079-11: Entrée/sortie de séparation galvanique IEC/EN 60079-11
Niveau d'intégrité de la sécurité (SIL, IEC 61508): Niveau d'intégrité de la sécurité (SIL, IEC 61508)
Données techniques de sécurité: IEC 61508 - Low-Demand: Données techniques de sécurité: IEC 61508 - Low-Demand
La capacité systémique : capacité systémique
Plage d'utilisation en hauteur (≤ 2000 m): Plage d'utilisation en hauteur (≤ 2000 m)
Plage d'utilisation en hauteur (≤ 3000 m): Plage d'utilisation en hauteur (≤ 3000 m)
Altitude : > 4000 m... 5000 m
Plage d'utilisation en hauteur (≤ 4000 m): Plage d'utilisation en hauteur (≤ 4000 m)
Plage d'utilisation en hauteur (≤ 5000 m): Plage d'utilisation en hauteur (≤ 5000 m)
Tension à vide : 8 V c.c.
Détection des erreurs de ligne: < 0,05 mA ... 0,35 mA (rupture de ligne);< 100 Ω ... 360 Ω (court-circuit);Activable/désactivé via un commutateur DIP
Séparation galvanique entrée/alimentation, connecteur de bus à rail support IEC/EN 60079-11 : séparation galvanique entrée/alimentation, connecteur de bus à rail support IEC/EN 60079-11
Séparation galvanique entrée/alimentation, connecteur de bus à rail support IEC/EN 61010-1 : séparation galvanique entrée/alimentation, connecteur de bus à rail support IEC/EN 61010-1
Séparation galvanique Sortie 1/Sortie 2/Entrée, Alimentation, Connecteur de bus à rail support IEC/EN 61010-1 : Séparation galvanique Sortie 1/Sortie 2/Entrée, Alimentation, Connecteur de bus à rail support IEC/EN 61010-1
Séparation galvanique Sortie 1/Sortie 2/Entrée/Alimentation, Connecteur de bus à rail porteur : Séparation galvanique Sortie 1/Sortie 2/Entrée/Alimentation, Connecteur de bus à rail support
Signal : NAMUR : Signal : NAMUR
Sources d'entrée utilisables : Initiateurs de proximité NAMUR (IEC/EN 60947-5-6);Contacts de commutation sans potentiel;Contacts de commutation à résistance
Seuil de commutation signal « 0 » Courant : < 1,2 mA (blocage)
Seuil de commutation signal « 1 » Courant : > 2,1 mA (conducteur)
Thystérésis de commutation : < 0,2 mA
Puissance de commutation maximale : 500 VA
Charge minimale recommandée: 5 V / 10 mA
EAC Ex: EAC Ex

Type: MACX MCR-SL-2NAM-RO-SP

Type de produit: Amplificateur de séparation

Dim.: (L x l x H) 113.7 x 12.5 x 107.9 mm

Connexion: Raccordement à ressort Push-In

Signal de sortie (tension): 250 V AC; 120 V DC; 30 V DC

Signal de sortie (Courant): 2 A (bei 250 V AC); 0.2 A (bei 120 V DC); 2 A (bei 30 V DC)

Signal d'entrée (Tension): 8 V DC

Contenu: 1 pc(s)

Configuration: Interrupteur DIP

Largeur: 12.5 mm

Hauteur: 107.9 mm

Longueur: 113.7 mm

Température ambiante max.: 49 °C

Température ambiante min.: -40 °C

Tension d'alimentation (num.): 24 V/DC

Tension d'alimentation U(B): 19.2 V DC ... 30 V DC

Section câble flexible (max.): 2.5 mm²

Section de câble rigide (max.): 2.5 mm²

Section de câble flexible (min.): 0.2 mm²

Section min. de câble rigide: 0.2 mm²

Profondeur: 113.7 mm

: IP20

Tension de commutation: 250 V

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3580213 Phoenix Contact MACX MCR-SL-2NAM-RO-SP 2924294 Amplificateur de séparation 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3580213 Phoenix Contact MACX MCR-SL-2NAM-RO-SP 2924294 Amplificateur de séparation 1 pc(s)

Description

Amplificateur de commutation de séparation NAMUR, à 2 canaux pour le fonctionnement des initiateurs de proximité et des commutateurs. Les signaux sont transmis au niveau de commande via des sorties relais (contact NO). Détection des erreurs de ligne, séparation galvanique à 3 voies, SIL 2, connecteur push-in.
