Name: Phoenix Contact 2702863 RAD-2400-IFS-JP API - Module radio
Brand: Phoenix Contact
SKU: 2209883
Availability: BackOrder

Un dispositif électronique vert rectangulaire avec plusieurs ports sur le dessus. Il est utilisé pour le traitement de signaux industriels.

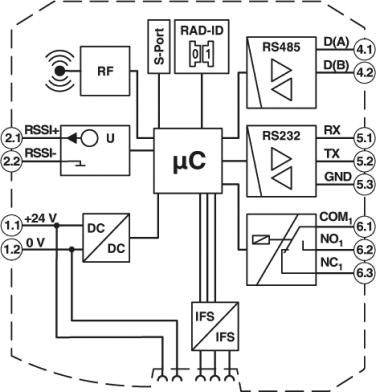

Diagramme d'un schéma électronique avec des connexions RF, RS485 et RS232, un microcontrôleur et différents ports de connexion.

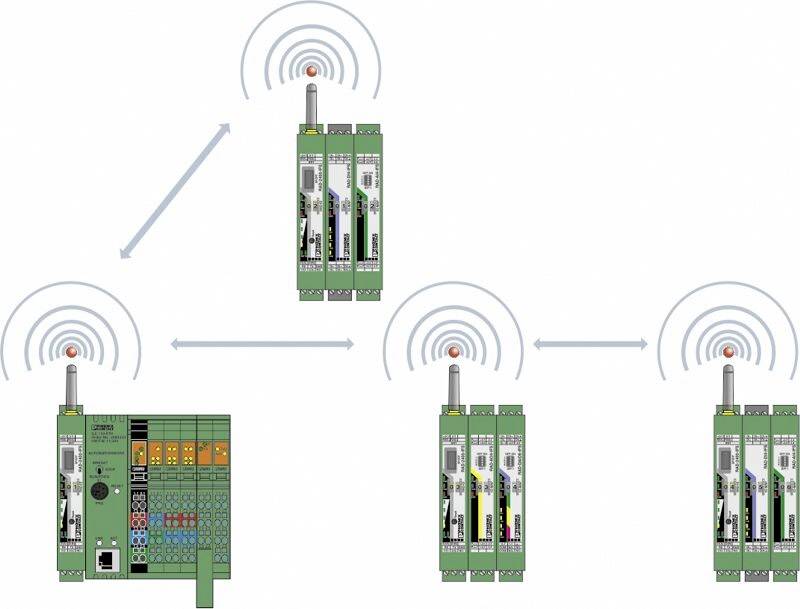

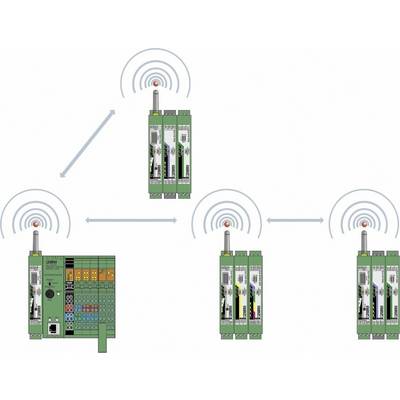

L'image montre un réseau de quatre modules verts connectés sans fil. Les flèches commencent en haut à droite.

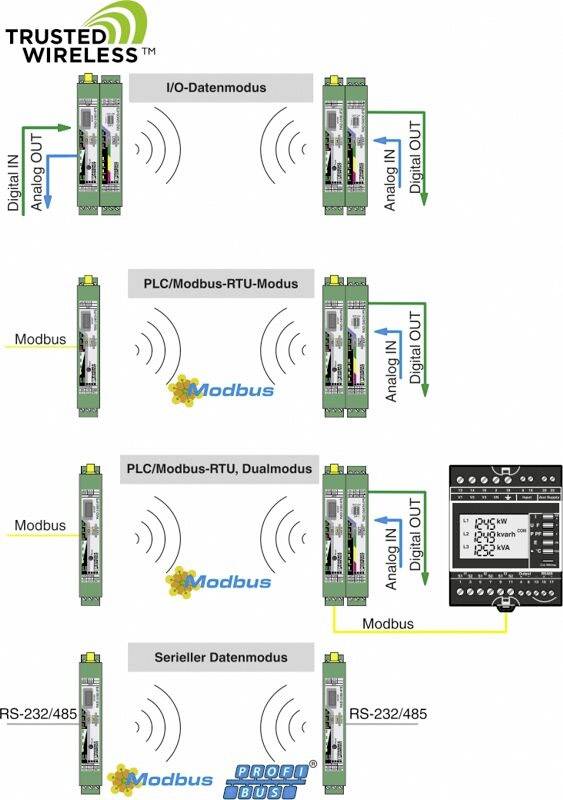

'Représentation d'un système de communication avec Modbus et PROFIBUS montrant des entrées et sorties numériques et analogiques.'

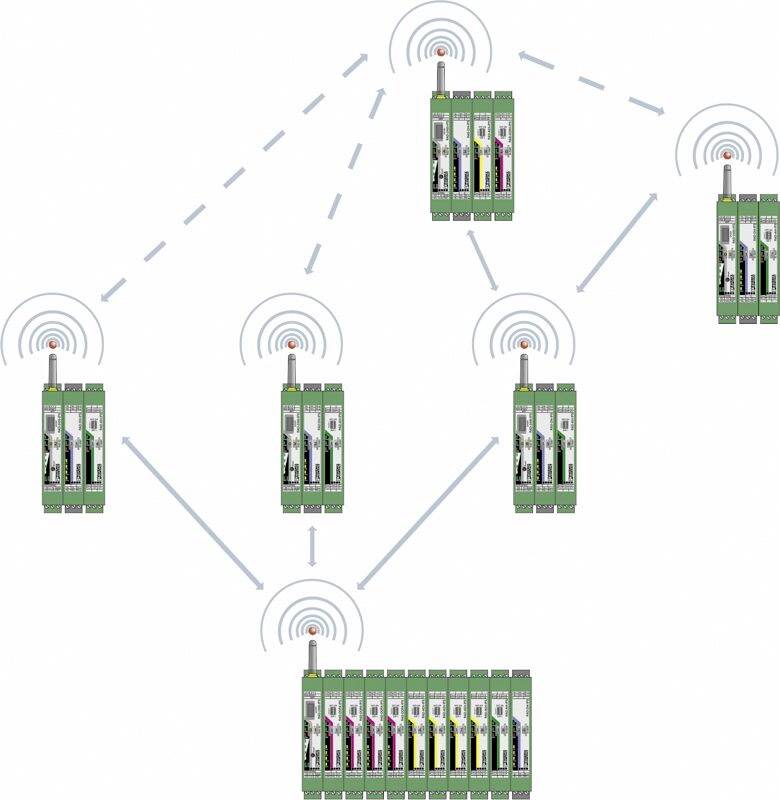

Un diagramme représente un réseau de communication sans fil entre plusieurs appareils verts connectés par ondes radio.

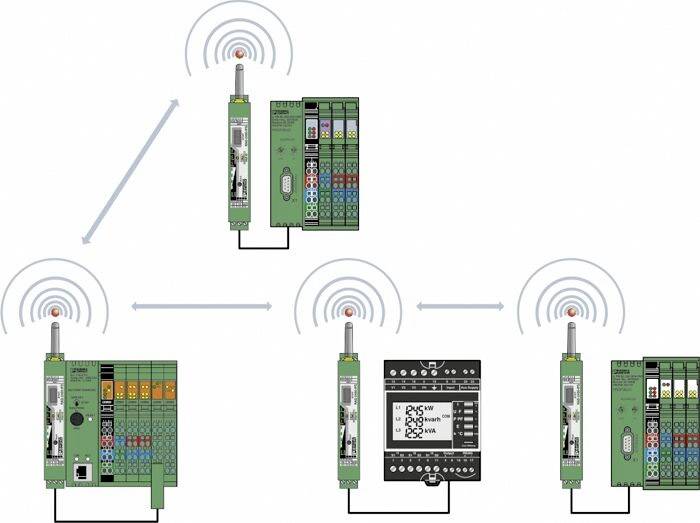

Un schéma fonctionnel montre cinq modules électroniques communiquant sans fil entre eux, représentés par des lignes ondulées.

Le diagramme montre la connexion RS-485 avec un connecteur COMBICON. D(B)+ de (4.2) vers D(B)+, et D(A)- de (4.1) vers D(A)-.

Le schéma montre un câblage RS-232 entre COMBICON et D-SUB-9 : RX (5.1 vers 2), TX (5.2 vers 3), GND (5.3 vers 5).

Dessin technique d'un appareil électronique avec dimensions : Largeur 99 mm, Hauteur 114,5 mm, Profondeur 17,5 mm. Vue de face et vue latérale.

Le diagramme montre la connexion de COMBICON RS-232 à la PLC D-SUB-9. RX, TX et GND sont connectés par des flèches, identifiés par des broches.

1/10

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven., 15 janvier 2027

Nombre

pièce(s)

Total (CHF 514.95 / pièce(s))

CHF 569.95

-10 %

CHF 514.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 60.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Indice de protection : IP20
Température ambiante (stockage/transport) : -40 °C - +85 °C.
Catégorie de surtension : II
Matériau du boîtier : PA 6.6-FR
PLAGE DE TENSION D'ALIMENTATION : 19.2 V/DC - 30.5 V/DC
Connecteur d'antenne : RSMA (femelle)
Fréquence 2400 MHz.
Gamme de fréquence : 2.4002 GHz / 2.4785 GHz
Nombre de groupes de canaux : 8
Nombre de canaux par groupe : 55
Espacement des canaux : 1.3 MHz
Section du conducteur : 0.2 mmm² - 2.5 mmm²
Section de conducteur AWG : 24 - 14
Longueur de dénudage : 7 mm
Couple de serrage : 0,6 Nm
Filetage : M3

Type: RAD-2400-IFS-JP

Type de produit: API - Module radio

Consommation électrique: 6 A

Référence fabricant: 2702863

Modèle: Raccord à visser

Dim.: (L x l x H) 114.5 x 17.5 x 116 mm

Température de fonctionnement: -40 °C (min)

Température de fonctionnement min.: -40 °C

Largeur: 17.5 mm

Hauteur: 116 mm

Longueur: 114.5 mm

Interfaces: RS-232, RS-485, interface de configuration

Température ambiante max.: +70 °C

Température ambiante min.: -40 °C

Documents & téléchargements

Fiche technique

Fiche technique 2209883 Phoenix Contact 2702863 RAD-2400-IFS-JP API - Module radio

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2209883 Phoenix Contact 2702863 RAD-2400-IFS-JP API - Module radio

Description

Bande de fréquence 2,4 GHz, sans fil. Portée de plusieurs kilomètres grâce aux débits de données réglables de l'interface radio. Mise en service rapide et simple sans programmation. Haute fiabilité grâce à la technologie sans fil 2.0 de confiance (cryptage AES, saut de fréquence et gestion de la coexistence). Réseaux maillés jusqu'à 250 participants. Interface RS-232/RS-485 intégrée. Extensible de manière modulaire avec jusqu'à 32 modules d'extension E/S. Plage de température étendue -40 °C... +70 °C.
