Phoenix Contact 2904909 RAD-868-IFS API - Module radio

Un module électronique vert sous forme de boîtier étroit, avec des connexions en haut et une interface numérique sur le côté.

Photo non contractuelle

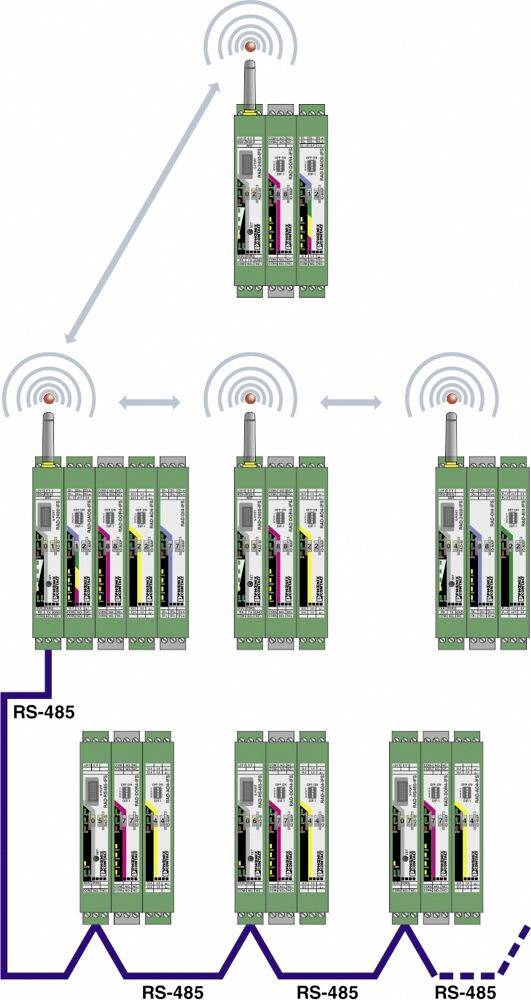

Le diagramme montre le réseau de communication des modules. En haut, un module avec une antenne, en dessous quatre autres modules, connectés par des câbles RS-485.

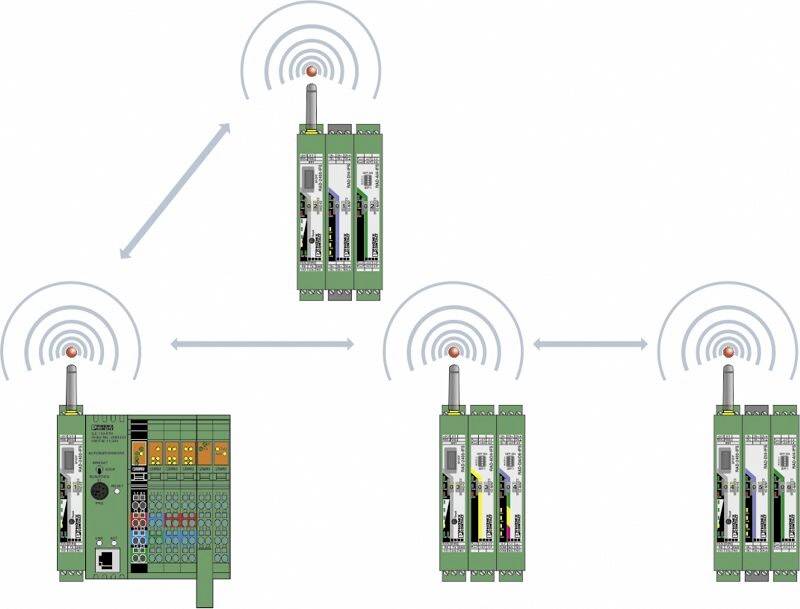

Quatre modules de machine verts sont représentés, qui sont connectés sans fil entre eux. Des flèches indiquent la direction de la communication.

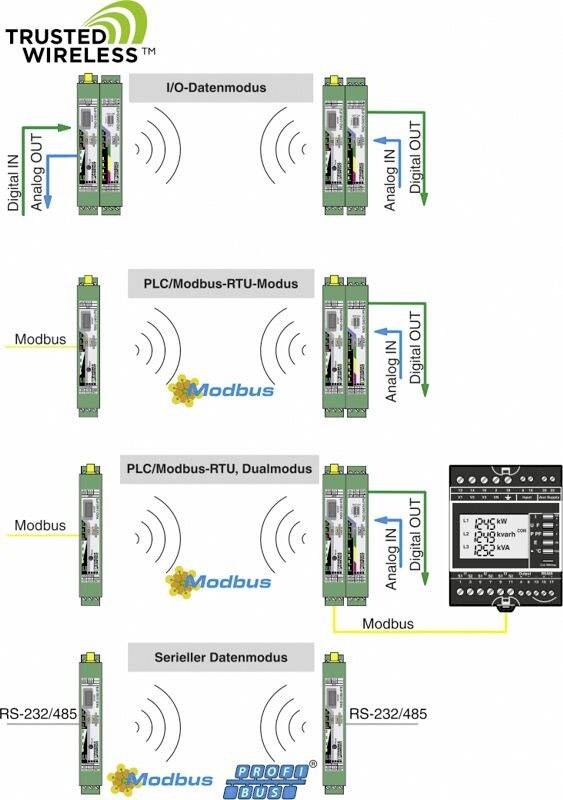

Le diagramme 'Trusted Wireless' présente trois modes : mode de données I/O, mode PLC/Modbus-RTU, mode de données série. Modbus et Profibus sont utilisés.

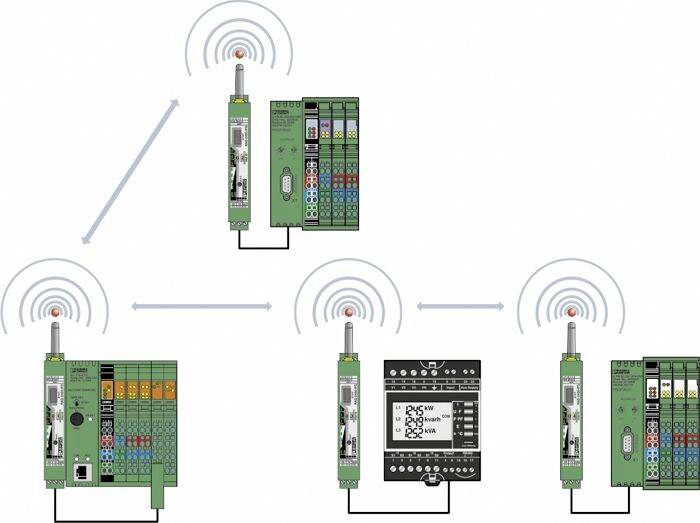

Un diagramme montre quatre dispositifs de capteurs connectés sans fil entre eux. Les flèches de connexion symbolisent la transmission de données.

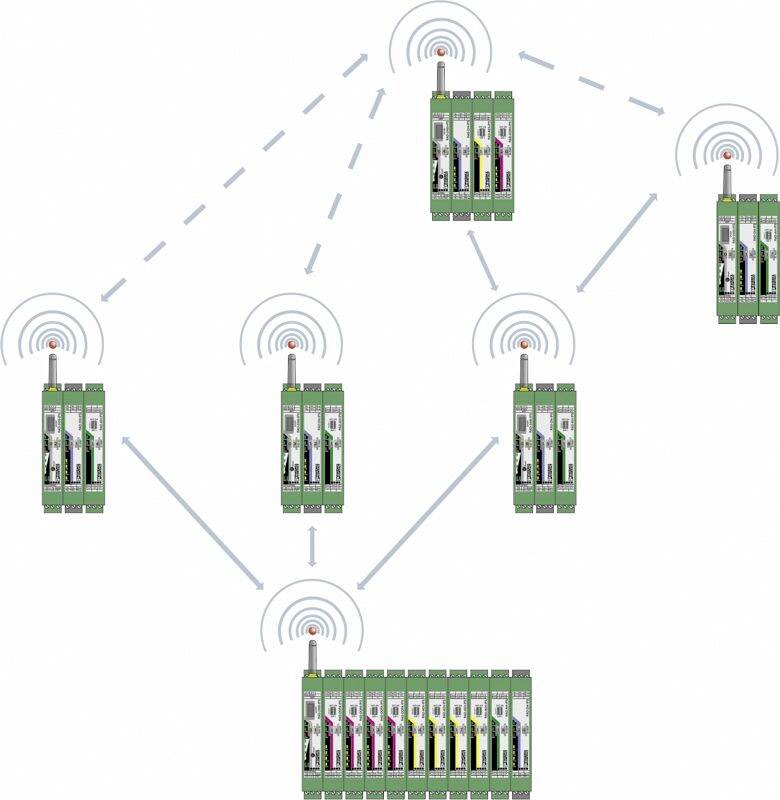

Plusieurs appareils verts sont connectés sans fil les uns aux autres. Ils représentent un réseau de capteurs et d'antennes qui échangent des données.

Le diagramme montre la connexion entre le COMBICON RS-232 et le D-SUB-9 PC. RX, TX et GND sont connectés de manière croisée.

Le diagramme montre le câblage entre COMBICON et D-SUB-9 : RX (5.1) vers RX (2), TX (5.2) vers TX (3), GND (5.3) vers GND (5).

Schéma de câblage pour RS-485. Montre deux connexions : 'D(B) + (4.2)' vers 'D(B) +' et 'D(A) - (4.1)' vers 'D(A) -' avec des lignes de raccordement.

1/9

Photo non contractuelle

Fiche technique (PDF)

Livraison le Mo., 12. Okt.

Nombre

pièce(s)

Total (CHF 555.00 / pièce(s))

CHF 555.00

excl. TVA

Livraison gratuite

uniquement CHF 55.71

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Indice de protection : IP20
Température ambiante (stockage/transport) : -40 °C - +85 °C.
Catégorie de surtension : II
Matériau du boîtier : PA 6.6-FR
PLAGE DE TENSION D'ALIMENTATION : 19.2 V/DC - 30.5 V/DC
Connecteur d'antenne : RSMA (femelle)
Fréquence : 868 MHz.
Plage de fréquence : 869.4 MHz - 869.65 MHz
Nombre de groupes de canaux : 14
Espacement des canaux : 30 kHz
Section du conducteur : 0.2 mmm² - 2.5 mmm²
Section de conducteur AWG : 24 - 14
Longueur de dénudage : 7 mm
Couple de serrage : 0,6 Nm
Filetage : M3

Type: RAD-868-IFS

Type de produit: API - Module radio

Consommation électrique: 6 A

Référence fabricant: 2904909

Modèle: Raccord à visser

Dim.: (L x l x H) 114.5 x 17.5 x 116 mm

Largeur: 17.5 mm

Hauteur: 116 mm

Longueur: 114.5 mm

Interfaces: RS-232, RS-485, interface de configuration

Température ambiante max.: +70 °C

Température ambiante min.: -40 °C

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2225618 Phoenix Contact 2904909 RAD-868-IFS API - Module radio

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2225618 Phoenix Contact 2904909 RAD-868-IFS API - Module radio

Description

Particulièrement adapté pour la transmission de signal intemporelle sur de grandes distances avec des obstacles. Portée de plusieurs kilomètres grâce aux débits de données réglables de l'interface radio. Mise en service rapide et simple sans programmation. Haute fiabilité grâce à la technologie sans fil 2.0 de confiance (cryptage AES, saut de fréquence et gestion de la coexistence). Réseaux maillés jusqu'à 99 participants. Interface RS-232/RS-485 intégrée. Extensible de manière modulaire avec jusqu'à 32 modules d'extension E/S. Plage de température étendue -40 °C... +70 °C.

Ce texte a été traduit par une machine.
