Name: Phoenix Contact 1081818 RAD-EE-2400-RS485 Module radio
Brand: Phoenix Contact
SKU: 3563375
Availability: BackOrder

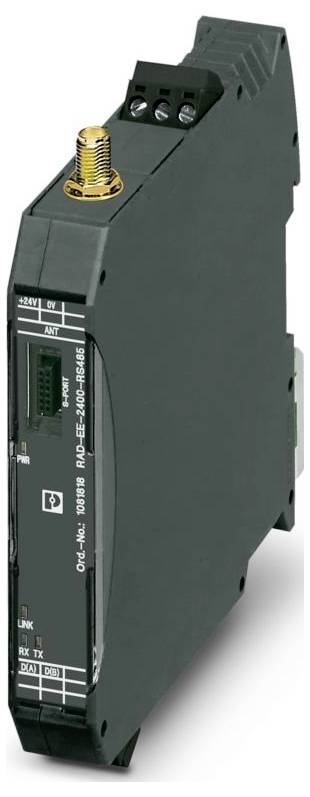

Phoenix Contact 1081818 RAD-EE-2400-RS485 Module radio-0

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven., 15 janvier 2027

Nombre (taille du paquet 50 pc(s))

Set(s)

Total (CHF 288.00 / pièce(s))

CHF 14'399.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 160.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de connexion : PORT S (PORT femelle)
Largeur : 17,5 mm
Hauteur : 116 mm
Profondeur : 114,5 mm
Classe inflammabilité conformément à la norme UL94 : V0
Conditions ambiantes: Conditions environnementales
Indice de protection : IP20
Température ambiante (fonctionnement): -20 °C ... 70 °C;-4 °F ... 158 °F
Température ambiante (stockage/transport) : -20 °C ... 70 °C;-4 °F ... 158 °F
Altitude : 2000 m
Normes/réglementations: EN 300328;EN 61000-6-4;EN 61000-6-2;EN 50371;EN 60950-1
Note: RED 2014/53/EU
Type de montage : montage sur rail support
Propriétés d'isolement: Propriétés d'isolation
Catégorie de surtension : II
Degré de pollution : 2
Humidité admissible (fonctionnement): 20 % ... 85 %
Vibration (fonctionnement): Selon IEC 60068-2-6: 5g, 10 Hz ... 150 Hz
Longueur de section dénudée : 7 mm
Section de conducteur flexible min. : 0,2 mm²
Section de conducteur flexible max. : 2,5 mm²
Section conducteur rigide min : 0,2 mm²
Section conducteur rigide max : 2,5 mm²
Position de montage: indifférente
Fréquence : 0,15 MHz... 80 MHz
Étiquette : 508 listed
UL, États-Unis / Canada: UL, États-Unis / Canada
Puissance de perte maximale à condition nominale : 1,152 W
Radio : radio
Description de l'interface: Trusted Wireless
Type de connexion de l'antenne : RSMA (femelle)
Mode de fonctionnement : données série (activation et configuration via le logiciel PSI-CONF)
Fréquence : 2400 MHz.
Longueur de transmission : ≤ 1200 m
Plage de tension d'alimentation: 19,2 V c.c. ... 30,5 V C.C.
CE : CE
CERTIFICAT : MSIP-CRI-PCK-2901541
Technique de raccordement : 2 conducteurs
Humidité admissible (stockage/transport) : 20 % ... 85 %
Note d'utilisation: Uniquement pour une utilisation industrielle
Entrée : ± 0,5 kV (symétrique) ;± 1 kV (asymétrique)
Signal : ± 1 kV (asymétrique)
Consignes de montage : sur rail standard NS 35 selon EN 60715
Choc : 16g, 11 ms
Désignation de la norme: Directive RED 2014/53/UE
Compatibilité électromagnétique: Conformité à la directive RED 2014/53/UE
Décharge d'électricité statique: Décharge d'électricité statique
Décharge de contact: ± 6 kV (degré d'acuité d'essai 3)
Décharge d'air: ± 8 kV (intensité d'essai 3)
Remarque : critère A
Champ RF électromagnétique: Champ RF électromagnétique
Transitoires rapides (Burst): Transitoires rapides (Burst)
Influence guidée : influence guidée
Tension : 10 V
Critères : critères
Critère A : comportement normal dans les limites définies.
Critère B: Altération temporaire du comportement de fonctionnement, que l’appareil lui-même corrige.
Section de conducteur AWG min: 24
Section de conducteur AWG max: 14
Émission de dérangement : émission de dérangement
Affichage de l'état : tension d'alimentation LED, PWR (vert) ; LED jaune (qualité de réception, LIEN) ; LED verte (données de réception série, RX) ; LED verte (données d'émission série, TX)
Rayonnement radio selon EN 55011: EN 55016-2-3 Classe A Domaine d'application Industrie
Résistance de terminaison : 390 Ω (activable via un commutateur DIP) ; 150 Ω (activable via un commutateur DIP) ; 390 Ω (activable via un commutateur DIP)
Désignation : module radio
Application : RS-485
MTTF: 1064 ans ( norme SN 29500, température 25 °C, cycle de travail 21 %);492 ans ( norme SN 29500, température 40 °C, cycle de travail 34,25 %);196 ans ( norme SN 29500, température 40 °C, cycle de travail 100 %)
Approvisionnement : approvisionnement
Portée: ≤ 500 m (la portée peut être nettement supérieure ou inférieure et dépend de l'environnement, de la technologie des antennes et du produit utilisé)
Couleur (boîtier) : gris trafic B (RAL 7043)
Autorisation radio en Europe: Autorisation radio en Europe
Épaisseur de champ : 10 V/m
Charge de courant de choc (Surge) : charge de courant de choc (Surge)
Consommation de courant maximale : ≤ 48 mA (à 24 V c.c., à 25 °C)
Protection contre les surtensions transitoires : Oui
Matériau (boîtier) : PA 6.6-FR
Fonctions : Fonctions
Décharge indirecte: ± 6 kV
Type de rail porteur utilisable : rail support : 35 mm
Tension d'alimentation : 24 V DC
Puissance d'émission minimale : 0 dBm
Puissance d'émission maximale : ≤ 18 dBm (réglable par logiciel)
Sensibilité minimale du récepteur : -106 dBm (16 kbit/s) ; -96 dBm (125 kbit/s) ; -93 dBm (250 kbit/s)
Wireless : Wireless
Limites du système : limites du système
Nombre de participants pris en charge : ≤ 250 (adressage via le logiciel PSI-CONF)
Série : RS-485 : série : RS-485
Débit de données : 16 kbit/s (réglable) ; 125 kbit/s (réglage usine, réglable) ; 250 kbit/s (réglable)
Série : Interface de configuration : série : interface de configuration
Direction : bidirectionnelle
Espacement des canaux : 1,3 MHz
Nombre de groupes de canaux : 8
Nombre de canaux par groupe : 55
Autorisations radio: Europe, États-Unis, Canada, autres pays dans l'e-shop
Bande de fréquence : 2,4 GHz
Norme sans fil : Trusted Wireless
Autorisation radio Australie, RCM: Autorisation radio Australie, RCM
Autorisation radio Brésil, ANATEL: Autorisation radio Brésil, ANATEL
Approbation radio Inde, WPC: Autorisation radio Inde, WPC
Autorisation radio Mexique, IFT: Autorisation radio Mexique, IFT
Homologation Corée du Sud, KC: Homologation Corée du Sud, KC

Type: RAD-EE-2400-RS485

Type de produit: Module radio

Alim.: 24 V/DC

Référence fabricant: 1081818

Dim.: (L x l x H) 114.5 x 17.5 x 116 mm

Température de fonctionnement: -20 °C (min)

Température de fonctionnement min.: -20 °C

Largeur: 17.5 mm

Hauteur: 116 mm

Longueur: 114.5 mm

Température ambiante max.: 70 °C

Température ambiante min.: -20 °C

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3563375 Phoenix Contact 1081818 RAD-EE-2400-RS485 Module radio

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3563375 Phoenix Contact 1081818 RAD-EE-2400-RS485 Module radio

Description

Émetteur-récepteur sans fil 2,4 GHz avec interface RS-485, port d'antenne RSMA (femelle), réseau point à point, étoile et maillage jusqu'à 250 stations, portée jusqu'à 500 m (en vue libre), utilisation dans le monde entier
