PCE Instruments PCE-ITE 50 Appareil de mesure de l'isolation
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
13 pièce(s)
Afficher des alternatives
Nombre
Total (CHF 962.03 / pièce(s))
CHF 962.03
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails

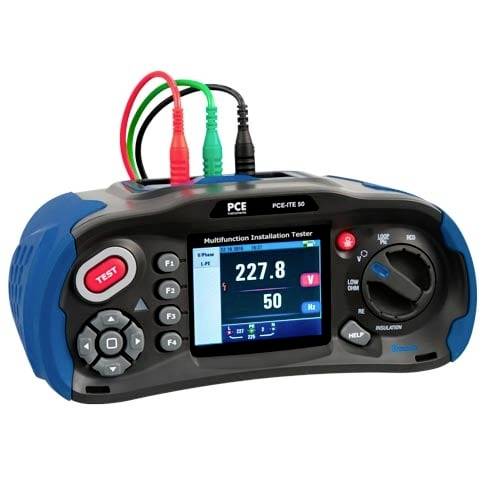

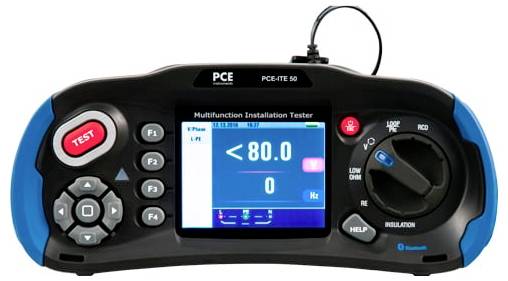

Testeur d'installation PCE-ITE 50
- Écran LCD TFT 3,5 couleurs
- RÉSISTANCE DE BOUCLE L-N, L-PE ET N-PE
- Courant de test FI réglable
- Carte SD et Bluetooth
- Double écran
- Test FI bon/mauvais
- Mesure de faible ohm
- Tension de borne jusqu'à 1000 V.
Caractéristiques techniques
- Test d'isolement Tension de borne 125 V (0... 10 %) Plage de mesure résolution précision 0,125... 4 MΩ 0,001 MΩ ± (2 % + 10 chiffres) Plage de mesure du courant de test courant de court-circuit 1 ma à charge 125 kΩ < = 1 ma Plage de mesure résolution précision 4,001 40 MΩ 0,01 MΩ ± (2 % + 10 chiffres) 40,01... 400 MΩ 0,1 MΩ ± (4 % + 5 chiffres) 400,1... 1000 MΩ 1 MΩ ± (5 % + 5 chiffres) Tension de borne 250 V (0... 10 %) Plage de mesure résolution précision 0,125... 4 MΩ 0,001 MΩ ± (2 % + 10 chiffres) Plage de mesure du courant de test courant de court-circuit 1 ma à charge 250 kΩ < = 1 ma Plage de mesure résolution précision 4,001 40 MΩ 0,01 MΩ ± (2 % + 10 chiffres) 40,01... 400 MΩ 0,1 MΩ ± (3 % + 2 chiffres) 400,1... 1000 MΩ 1 MΩ ± (3 % + 2 chiffres) Tension de borne 500 V (0... 10 %) Plage de mesure résolution précision 0,125... 4 MΩ 0,125... 4 MΩ 0,001 MΩ Plage de mesure courant de test courant de court-circuit 1 ma @ charge 500 kΩ < = 1 ma Plage de mesure résolution précision 4,001 40 MΩ 0,01 MΩ ± (2 % + 10 chiffres) 40,01... 400 MΩ 0,1 MΩ ± (3 % + 2 chiffres) 400,1... 1000 MΩ 1 MΩ ± (4 % + 5 chiffres) Tension de borne 1000 V (0... 10 %) Plage de mesure résolution précision 0,125... 4 MΩ 0,001 MΩ ± (3 % + 10 chiffres) Plage de mesure du courant de test courant de court-circuit 1 ma à charge 1 MΩ< = 1 ma Plage de mesure résolution précision 4,001 40 MΩ 0,01 MΩ ± (2 % + 10 chiffres) 40,01... 400 MΩ 0,1 MΩ ± (3 % + 2 chiffres) 400,1... 1000 MΩ 1 MΩ ± (4 % + 5 chiffres) Mesure de faible ohm/faible impédance Plage de mesure résolution précision 2,000 Ω 0,001 Ω ± (1,5 % + 30 chiffres) 20,00 Ω 0,01 Ω ± (1,5 % + 3 chiffres) 200,0 Ω 0,1 Ω ± (1,5 % + 3 chiffres) 2000 Ω 1 Ω ± (1,5 % + 5 chiffres) Tension de ralenti max 5,8 V. Protection contre la surcharge 250 Vrms Testeur de continuité Plage de mesure résolution 2000 Ω 0,01 Ω Tension de ralenti max. 5,8 V Protection contre la surcharge 250 Vrms Courant de court-circuit > = 200 ma Résistance de boucle L-PE (Hi-amp) : courant de test 4,0 A. Plage de mesure résolution précision 0,23 ... 9,99 Ω 0,01 Ω ± (5 % + 6 chiffres) 10,0 ... 99,9 Ω 0,1 Ω ± (5 % + 6 chiffres) 100... 999 Ω 1 Ω ± (5 % + 6 chiffres) L-PE (sans déclenchement) : courant de test 15 ma plage de mesure résolution précision 0,23... 9,99 Ω 0,01 Ω ± (5 % + 6 chiffres) 10,0 ... 99,9 Ω 0,1 Ω ± (5 % + 6 chiffres) 100... 999 Ω 1 Ω ± (5 % + 6 chiffres) L-N : courant de test 4,0 A plage de mesure résolution précision 0,23... 9,99 Ω 0,01 Ω ± (4 % + 4 chiffres) 10,0 ... 99,9 Ω 0,1 Ω ± (4 % + 4 chiffres) 100... 999 Ω 1 Ω ± (4 % + 4 chiffres) Test RCD RCD (in) 10 ma, 30 ma, 100 ma, 300 ma, 650 ma, 1 A Facteurs x 1/2, x1, x2, x5 Précision de la durée de déclenchement (1 % + 1 ms) Forme d'onde du courant de test sinusoïdal (AC), impulsion (DC) Caractéristiques de déclenchement G et S. Temps de déclenchement 0 ° ou 180 ° Plage de tension 194...260 V AC (50/60 Hz) Précision de la mesure du courant ± (5 % + 2 chiffres) Mesure de tension Plage de mesure résolution précision 80...500 V AC/DC 1 V + (2 % + 2 CHIFFRES) mesure de fréquence Plage de mesure résolution précision 45...65 Hz 1 Hz ±2 Hz Mesure de la terre 2, 3 et 4 pôles Plage de mesure résolution précision 0,00...99,99 Ω 0,01 Ω ± (2 % + 30 chiffres) 100,0...999,9 Ω 0,1 Ω ± (2 % + 6 chiffres) 1000...2000 Ω 1 Ω ± (2 % + 6 chiffres) Spécifications générales Alimentation électrique 8 x 1,2...1,5 V AA Autonomie des piles env. 15 h Catégorie de mesure CAT III 600 V Indice de protection: IP65 Ecran 3,5" TFT (320 x 240 pixels) Environnement de fonctionnement 0...45 °C, 0...95 % HR, sans condensation Dimensions : 24,2 cm x 10.5 cm x 14.5 cm Poids 1,56 kg
- Type de produit
Appareil de mesure de l'isolation
d'usine (sans certificat)
- Interfaces
1 x parallèle
1 x ST Duplex
1 x USB
IP65/67 (selon IEC 60529, EN 60529)
panneau de commande étanche
IP65
IP65 (fermé)
IP65/IP67/IP69K
IP65 (boitier électronique)
IP65 (selon DIN 40050)
IP65/IP68/IP69K
IP65/67 (selon IEC 60529, EN 60529)
- Dim.
(L x l x H) 14.5 x 24.2 x 10.5 mm
- Poids
1.56 kg
- Type d'affichage
numérique (LCD)
- Catégorie de mesure
CAT III
CAT III 600 V
- Largeur
24.2 mm
- Hauteur
10.5 mm
- Longueur
14.5 mm
- Alimentation électrique
alimentation à batterie
alimentation par accu
alimentation réseau
230 V/AC
USB
- Mémoire
oui
- Procédure de test
automatique
- Spécificités
test RCD/FI
avec logiciel
- Précision
2 %
- Norme VDE
0100
0100-600
Documents & téléchargements
Fiche technique
Fiche technique 2452485 PCE Instruments PCE-ITE 50 Appareil de mesure de l'isolation
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2452485 PCE Instruments PCE-ITE 50 Appareil de mesure de l'isolation
Description

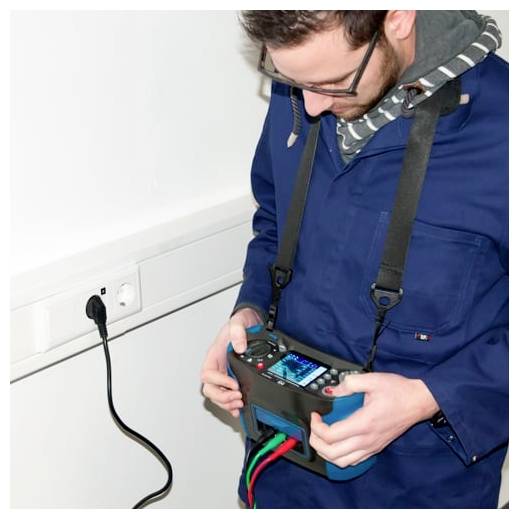

Testeur d'installation robuste / résistance d'isolement / résistance de mise à la terre / impédance de boucle / mesure de tension / mesure de faible impédance / test RCD le est un testeur d'installation robuste avec un grand écran LCD couleur TFT 3,5". Le testeur d'installation vous permet de vous assurer que les installations fixes sont correctement installées et en toute sécurité. Grâce à Dual Display, aux symboles intuitifs et à l'angle de vue élevé, vous pouvez effectuer vos mesures rapidement et confortablement avec le testeur d'installation. La mesure de faible impédance du testeur d'installation vous permet de vérifier que le conducteur de mise à la terre, les rails de compensation de potentiel et le conducteur de protection ne présente pas de faible résistance. La plage de mesure pour la mesure de faible impédance est de 0...2000 Ω pour le testeur d'installation avec une résolution de 0,001...1 Ω. La mesure la plus importante du testeur d'installation est sans doute la mesure de la résistance d'isolation. Les câbles électriques sont mis sous tension lors de la mesure de l'isolation afin de laisser circuler les courants d'erreur qui génèrent des migration de tissu ou de la chaleur. Dans la plupart des cas, les courants d'erreur sont si minimes qu'ils ne sont pas détectés par des dispositifs de protection et peuvent, dans le pire des cas, provoquer un incendie. Le testeur d'installation peut effectuer la mesure d'installation avec une tension de test de 125 V, 250 V, 500 V ou 1000 V. Le courant de test est de 1 ma. La mesure de la mise à la terre du testeur d'installation s'effectue indépendamment de l'alimentation secteur. Afin de mettre tous les systèmes et circuits d'une installation d'alimentation électrique à un potentiel commun (serde de référence ou potentiel de référence) et pour protéger contre les courants de court-circuit et les surtensions, la résistance de mise à la terre doit être aussi faible que possible. Avec une plage de mesure de 0...2000 Ω avec une résolution de 0,01...1 Ω, le testeur d'installation offre ainsi toutes les conditions nécessaires pour une mesure significative de la résistance de mise à la terre.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.

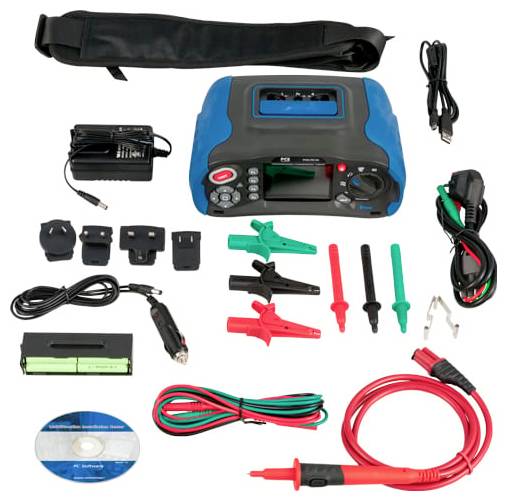

Contenu de la livraison
- 1 x testeur d'installation PCE-ITE 50
- 1 x câble de test
- 1 x mallette de transport
- 1 x mode d'emploi
Avertissement
- Bluetooth® est une marque déposée de Bluetooth SIG, Inc.
