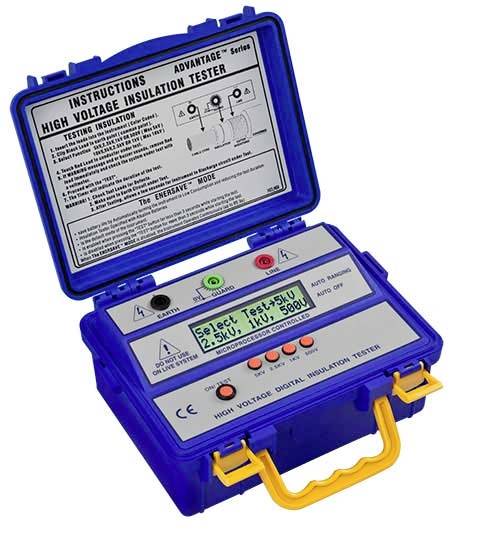

PCE Instruments PCE-IT414 Appareil de mesure de l'isolation
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
2 pièce(s)
Nombre
Total (CHF 920.40 / pièce(s))
CHF 920.40
excl. TVA
Livraison gratuite
Plus que 2 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Lame d'isolation PCE-IT414
- Écran LCD à 6 caractères
- Mesure selon VDE 0413 partie 1
- Tension test jusqu'à 10 000 V
- CEM : EN 50081- 1, EN 50082- 1
- SÉCURITÉ IEC-1010-1; CAT III IEC- 1010- 1/ EN 61010- 1
Caractéristiques techniques
- Caractéristiques techniques du testeur d'isolation tension de test DC 1000 / 2500 / 5000 / 10.000 V plages de mesure d'isolation / tension de test 60 GΩ / 1.000 V 150 GΩ / 2500 V 300 GΩ / 5.000 V 600 GΩ / 10.000 V. Précision ± 5 % Puissance de sortie 1 watt max. Résistance d'isolation entre le câble électrique et le boîtier 2000 MΩ / 2000 V. Tension continue entre le circuit et le boîtier 700 V AC pour un avertissement de courant alternatif de 1 minute max. À des tensions de > 450 V AC Alimentation 8 x piles 1,5 V. Dimensions : 250 x 110 x 190 mm (L x H x P) Poids : 1,5 kg
- Type de produit
Appareil de mesure de l'isolation
d'usine (sans certificat)
Documents & téléchargements
Fiche technique
Fiche technique 2452483 PCE Instruments PCE-IT414 Appareil de mesure de l'isolation
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2452483 PCE Instruments PCE-IT414 Appareil de mesure de l'isolation
Description
Le testeur d'isolation PCE-IT414 est conçu pour une série d'appareils de test extrêmement précis et résistants avec affichage à 6 chiffres. Ce testeur d'isolation haute tension est spécialement conçu pour une utilisation sur le terrain et un fonctionnement dans des conditions de mesure difficiles. Circuit de protection intégral pour empêcher les erreurs de mesure dues aux courants de fuite est l'un des avantages. Le testeur d'isolation est équipé d'un microprocesseur CMOS et dispose d'un signal d'alarme sonore et optique. Grâce à ce testeur d'isolation haute tension, vous pouvez travailler avec des tensions de test de 10 kV. Ils sont ainsi également capables d'exécuter un testeur d'isolation efficace dans les installations à haute tension. La précision d'étalonnage illimitée du testeur d'isolation PCE-IT414 est garantie car les mesures numériques ont été étalonnées en usine sur des mesures numériques de haute précision (enregistrées dans le circuit EEPROM). La tension de test de 10 kV offre très peu de mesures d'isolation à des prix beaucoup plus élevés. Définition de la résistance d'isolation : il s'agit de la résistance en ohms pour les installations électriques. Il est donc de la plus haute importance pour la protection des personnes contre les chocs électriques et la prévention ou la prévention des dommages matériels causés par des courants d'erreur incontrôlés. Les mesures d'isolation permettent de tester et d'évaluer l'état de l'isolation.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Contenu de la livraison
- 1 testeur d'isolation PCE-IT414

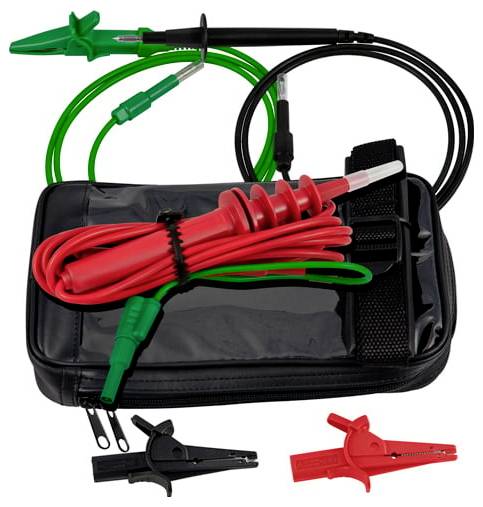

- 1 x cordons de test en silicone avec codage couleur
- 1 x tête de sonde à ultra-haute tension protégée intégrale avec conducteur en silicone coaxial
- 8 piles AAA
- 1 x mode d'emploi
- Modèle de mesure d'isolation à l'aide d'un testeur d'isolation :
- Couper la tension.
- Retirer le pont entre N et PE.
- Interrupteur LS, fusible, disjoncteur différentiel, consommateur.
- Brancher ensuite les câbles de mesure entre le conducteur externe et le PE entre le conducteur externe et, allumer et mesurer l'appareil de test d'isolation.
- Il est également utile de mesurer entre les conducteurs extérieurs afin de mieux détecter les dommages ou les aldations des câbles.
- Les valeurs minimales de la résistance d'isolation doivent être de 0,25 M ohms pour une tension de mesure de 250 V DC, de 0,5 M ohms pour 500 V DC, de 1 M ohms pour 1000 V DC.
