PCE Instruments FM200-SU-SE-20-300 Appareil de mesure de la force de fermeture 0 - 300 N ISO
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
5 pièce(s)
Nombre
Total (CHF 1’234.92 / pièce(s))
CHF 1’234.92
excl. TVA
Livraison gratuite
Plus que 5 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails

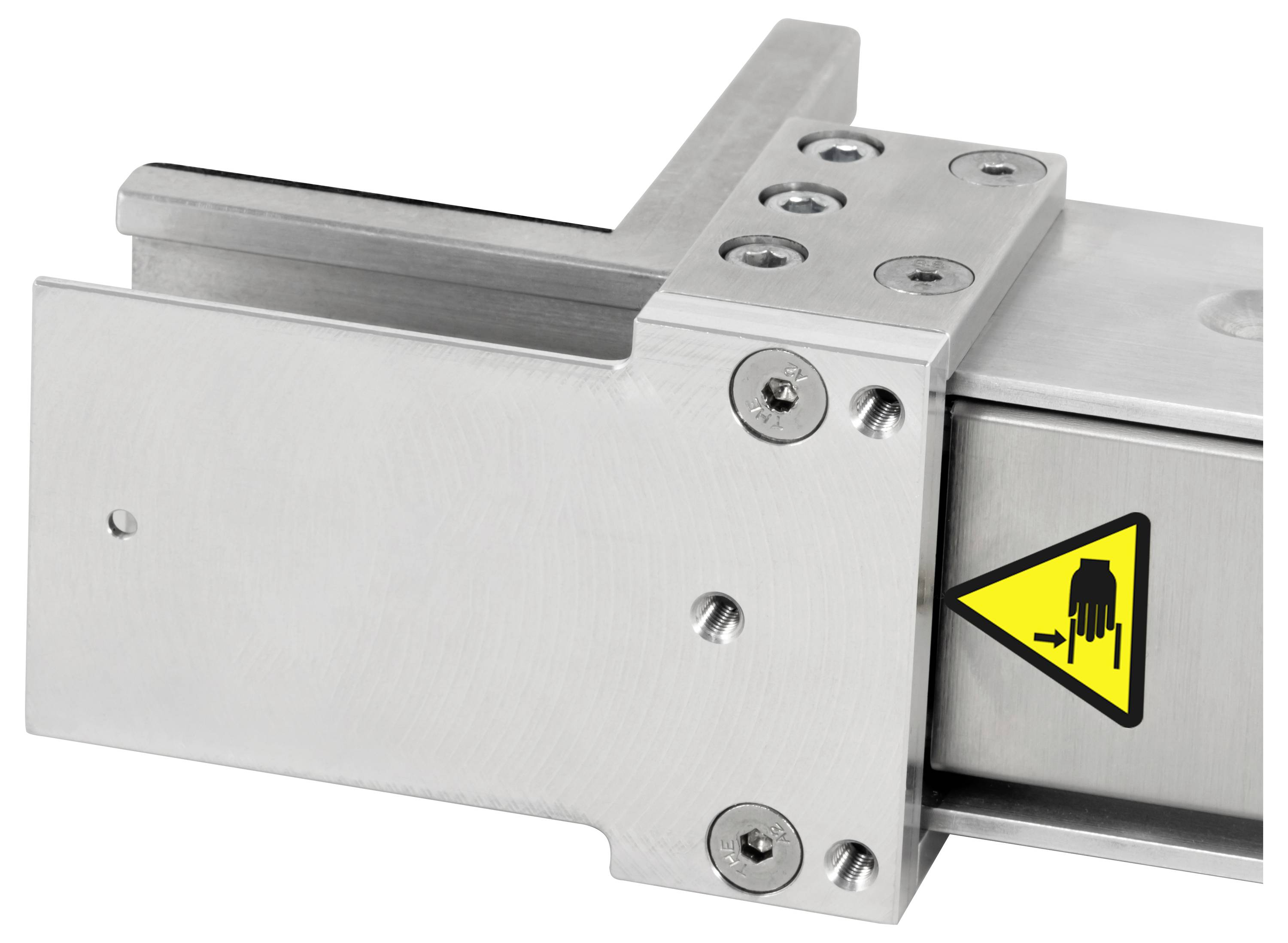

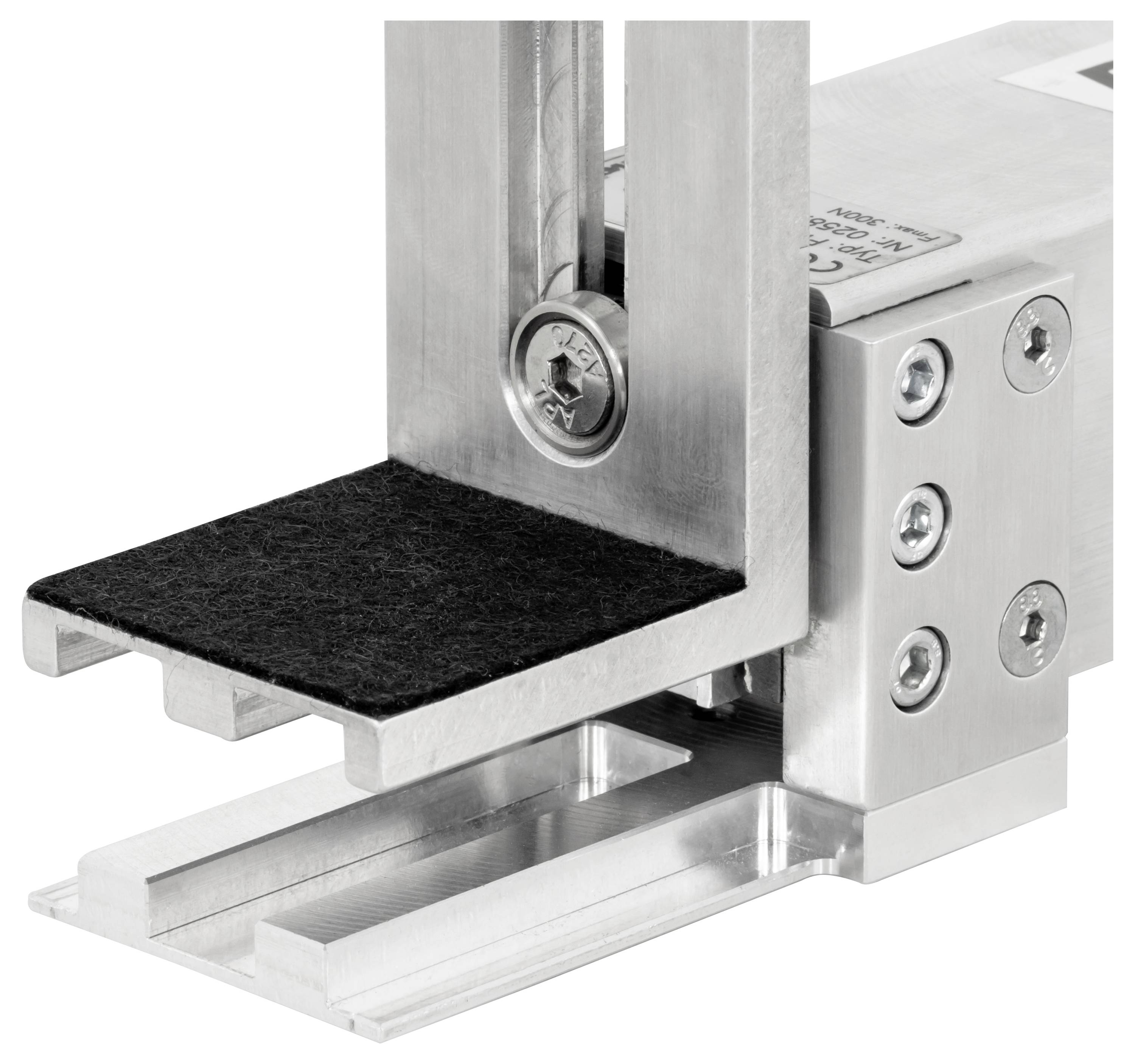

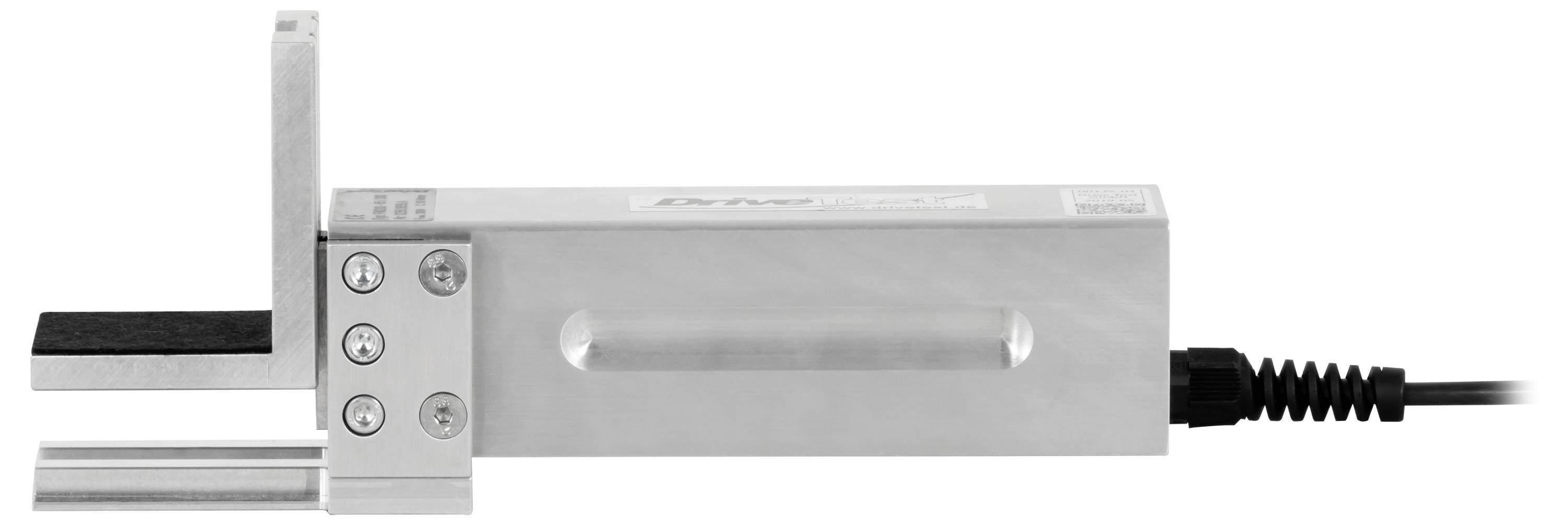

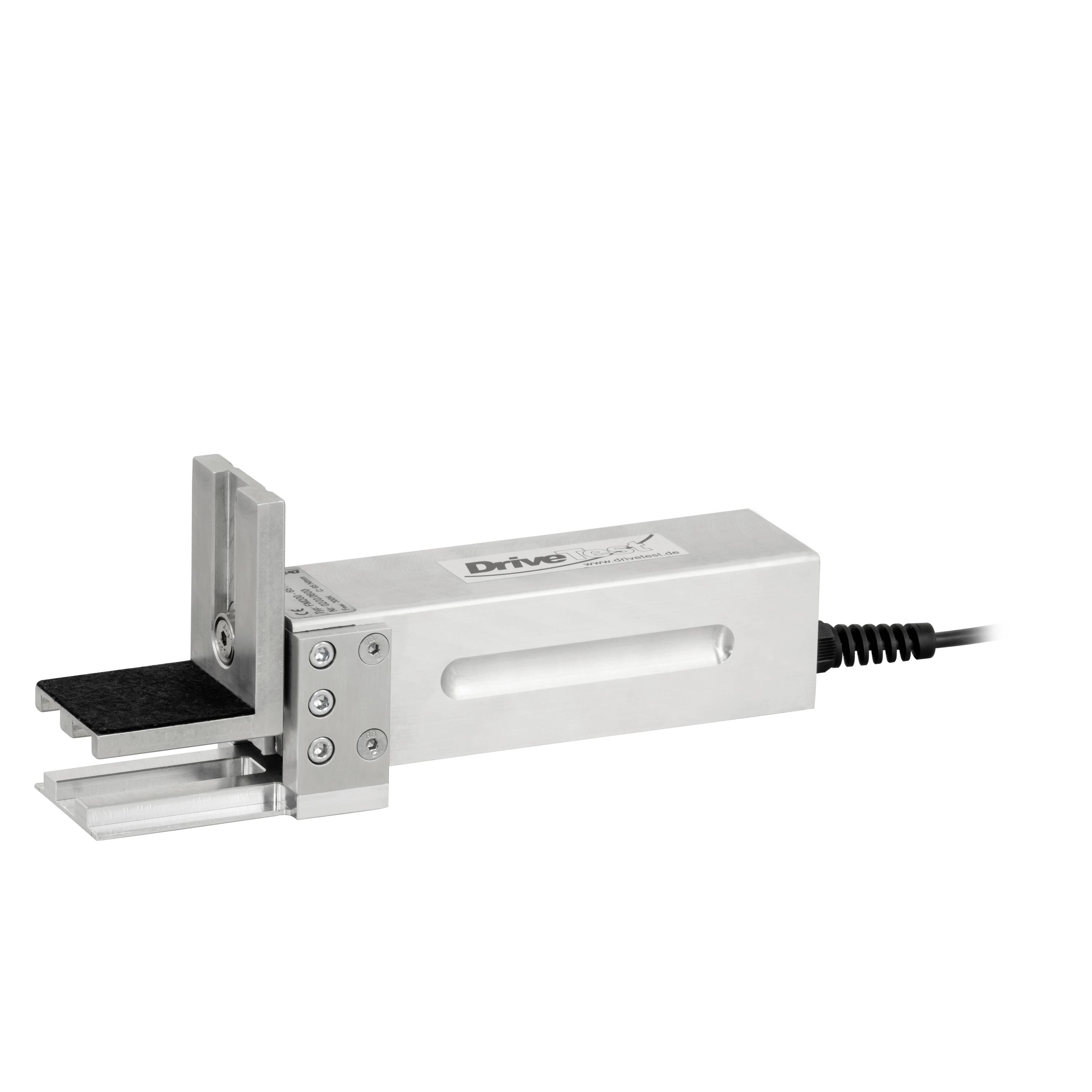

Capteur de force de fermeture DriveTest FM200
- Transducteur de force de fermetureSystème de mesure de force de fermeture pour toits coulissants, lève-vitre et hayonPrise en charge des normes pertinentes 2000/4 EG US Standard FMVSS 118Mesures précises grâce à un guidage sans frottement et une cellule de pesée de la plate-formeModèle robusteManipulation simple fonctionnement à l'aide d'une seule touche ou à distance via Microsoft ® DLLInterface ou bibliothèque national instruments ® LabVIEWLivré complet avec mallette de transport de qualité et logicielLogiciel PPCC PinsPilot professionnelUn service d'étalonnage complet pour l'utilisateur garantit le service de changement standardApplication de la dernière version de la normeL'adaptation flexible est possible grâce à une variété d'entrées de puissance disponiblesDes réglages personnalisés sont également disponibles auprès de DriveTest
Caractéristiques techniques
- FM 200/20Plage de mesure jusqu'à 300 NPrécision +/ 3 N ou 3 % de la valeur mesuréeRigidité 20 N/mmLargeur d'écartement minimum 4 mmSurface 50 x 50 mmPrincipe de mesure DMStransducteurDimensions 240 x 85 x 60 mmPoids 13 kgDispositif indicateur SEB2Unité d'enregistrement de données avec écran LCDDisplay et indicateurs LEDStatustouche de commande sérieInterfaceMesure contrôlée par PC en optionAlimentation de batterie 9 V.Horloge en temps réelMémoire pour 100 mesuresCapteur et PCinterfaceAffichage de la valeur de crête et affichage de la force effectiveAffichage de l'évaluation i O/n i OLogiciel d'évaluation PCPilot PinchPilot (description détaillée dans les accessoires)MULTILINGUE (DE EN IT FR ES)Représentation graphique de l'historique de la forceCalcul des valeurs caractéristiques importantesÉvaluation selon différentes directives (normes)Possibilité de saisir des directives définies de manière autonomeImpression de protocoleExportation de données (Excel CSV PDF)Configuration système requise logiciel PinchPilot (voir onglet logiciel/application)
- Type de produit
Appareil de mesure de la force de fermeture
- Affichage
LCD
- Plage de mesure de force (max.)
300 N
ISO
- Alim.
9 V/DC
- Dim.
(L x l x H) 240 x 85 x 60 mm
- Poids
1300 g
- Résolution (force)
1 N
- Précision de base ±
3 %
- Plage de mesure de la force
0 - 300 N
- Plage de mesure de la force (min.)
0 N
- Fréquence de mesure
250 Hz
- Largeur
85 mm
- Hauteur
60 mm
- Longueur
240 mm
- Interfaces
RS-232C
USB
Série
femelle USB B 2.0
mâle USB B 2.0
mâle USB A 2.0
4 fils
mâle USB interne 2.0 4 pôles
1 x RS485
1 x USB 2.0 Device
Afficher plus d'infos
Documents & téléchargements
Fiche technique
Fiche technique 2813715 PCE Instruments FM200-SU-SE-20-300 Appareil de mesure de la force de fermeture 0 - 300 N ISO
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2813715 PCE Instruments FM200-SU-SE-20-300 Appareil de mesure de la force de fermeture 0 - 300 N ISO
Description

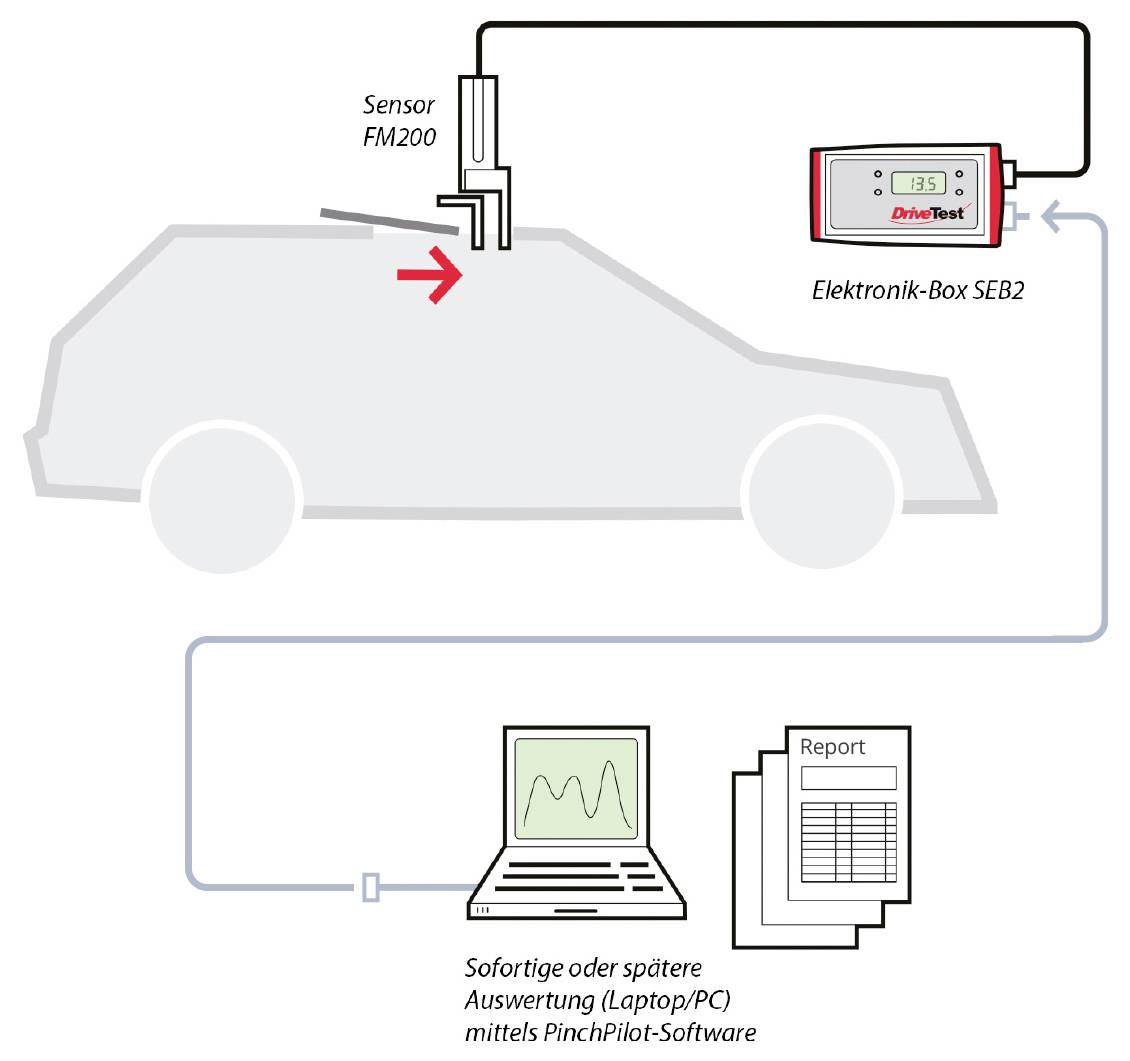

Le capteur de force de fermeture est un appareil électronique de mesure de force de fermeture pour les vitres, les toits coulissants et les portes arrière à commande électrique. Les domaines d'utilisation typiques sont les essais et la fabrication dans l'industrie automobile. Il est également de plus en plus utilisé dans les institutions de surveillance technique. Sa construction sans compromis allie précision et robustesse pratique et garantit des mesures précises même après des années d'utilisation dans des environnements difficiles.Pour les ordres de mesure dans l'essai et la fabrication, une exécution simple et rapide est d'une grande importance. DriveTest a développé à cet effet un logiciel qui réduit considérablement le déroulement des mesures et l'effort de documentation. Avec quelques étapes de fonctionnement, les mesures peuvent être chargées, évaluées, exportées et documentées dans un PC. Pour l'intégration dans un processus de test automatisé, nous mettons en place des interfaces appropriées (p. ex. Microsoft ® DLL ou national instruments ® LabVIEW).
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Prise en charge des normes pertinentes 2000/4 EG US Standard FMVSS 118Mesures précises grâce à un guidage sans frottement et une cellule de pesée de la plate-formeModèle robusteManipulation simple fonctionnement à l'aide d'une seule touche ou à distance via Microsoft ® DLLInterface ou bibliothèque national instruments ® LabVIEWLivré complet avec mallette de transport de qualité et logicielLogiciel PPCC PinsPilot professionnelUn service d'étalonnage complet pour l'utilisateur garantit le service de changement standardApplication de la dernière version de la normeL'adaptation flexible est possible grâce à une variété d'entrées de puissance disponiblesDes réglages personnalisés sont également disponibles auprès de DriveTest
Contenu de la livraison
- 1 x transducteur de force de fermeture FM200-su-se-20-3001 x module de détection de mesure séparé (unité d'affichage SEB2) avec écran LCD, affichage LED, touche film et interface série1 x pile 9 V1 x mallette de transport avec insert en mousse pour la livraison complète1 x câble de connexion PC (USB)1 x clé USB avec logiciel d'évaluation PC PinchPilot et documentation1 mode d'emploi.1 x certificat d'étalonnage ISO
